椭圆形带双安装柱内部分隔塑料壳体结构

　　这类带内部加强与安装结构的椭圆塑料壳体，多应用在小型流体控制组件、桌面型传感终端或者低压管路配套的防护外壳场景中，日常在民用供水支路的小型调压组件、小型气动控制单元的外护结构里十分常见，核心作用是为内部的阀芯、导流腔或者电路控制模块提供封闭的安装空间，同时隔绝外部粉尘、溅射水汽对内部组件的侵蚀，也能避免内部运动结构外露带来的安全隐患。从结构设计逻辑来看，整体采用椭圆盘形的外轮廓，相比圆形壳体在同投影宽度下能获得更长的内部布置空间，适合需要沿长轴排布两个独立通路或者安装位的组件，壳体边缘做了等厚度的翻边结构，既可以提升整体的抗形变能力，也能在和上盖配合时提供足够的密封贴合面，翻边的厚度控制在和侧壁一致的尺寸，避免注塑成型时出现厚薄不均导致的缩痕、翘曲问题。

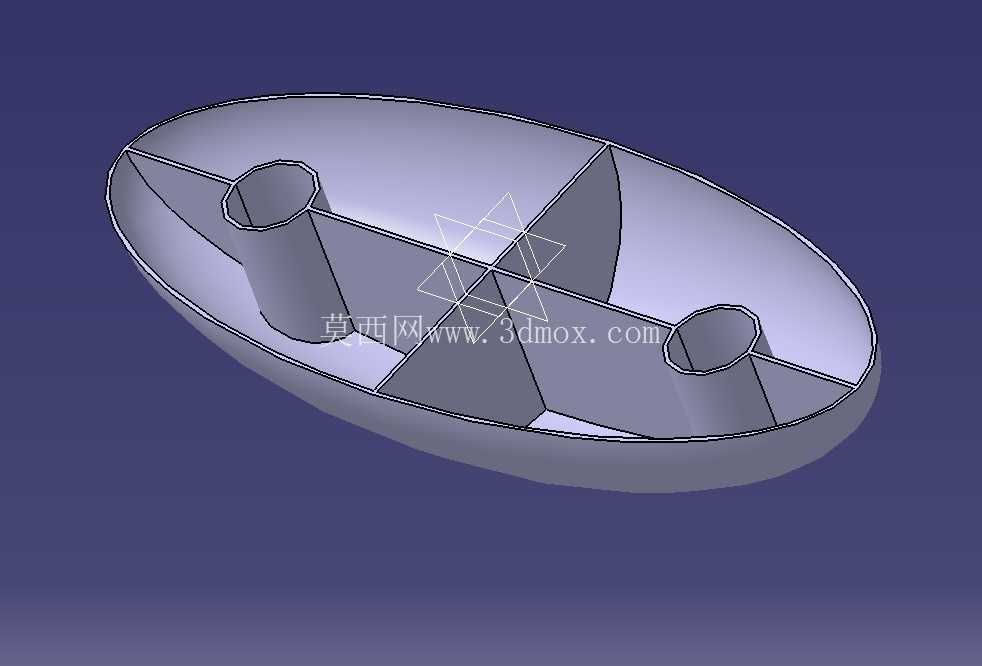

　　壳体内部设置了两道交叉的分隔筋，将内部腔体划分成三个相对独立的区域，两个带通孔的圆柱安装柱分别布置在长轴方向的两侧，圆柱根部做了三角加强筋和壳体底壁、侧壁连接，能大幅提升安装柱的抗扭、抗拔强度，避免螺丝锁附时出现柱体断裂的问题，安装柱的内孔直径匹配常用的自攻螺丝规格，柱体高度略低于壳体侧壁的高度，不会干涉上盖的装配贴合。内部的分隔筋除了划分腔体的作用，同时也充当了壳体的加强结构，能有效提升壳体底壁的抗凹陷能力，即使受到外部的按压或者轻微冲击，底壁也不会出现过大的形变，避免挤压到内部安装的组件。

　　在安装边界的设计上，壳体的外椭圆轮廓长轴、短轴尺寸都做了公差预留，和配套的安装位之间保留了足够的装配间隙，两个安装柱的中心距严格匹配对应组件的安装孔位，确保装配时不需要额外修配就能直接对位锁附，壳体的整体深度根据内部需要容纳的组件最大高度做了设定，底壁厚度均匀，所有的转角位置都做了圆角过渡，既可以减少注塑时的应力集中，也能避免内部清洁时出现积尘的死角。这类壳体一般采用注塑工艺成型，设计时所有的拔模角度都按照常用的塑料件拔模规范设置，侧壁、筋位、安装柱的拔模方向保持一致，不需要额外做滑块结构就能顺利脱模，能有效降低模具的加工成本和后期的生产维护成本。

　　在实际选型应用时，这类壳体可以直接适配需要双通路独立分隔的小型调压组件，两个安装柱对应的位置可以分别作为流体的进出通道，中间的隔腔用来布置调压的阀芯结构，椭圆的外形相比方形壳体没有尖锐的棱角，在民用场景下使用也能避免磕碰划伤的问题，壳体的材质一般选用耐普通水压、耐常见家用化学品的ABS或者PP材质，根据使用场景的不同也可以更换为耐温更高的改性材质，结构本身不需要做大幅调整就能适配不同的材质成型要求。在建模过程中，需要重点关注各个筋位和安装柱的连接位置的壁厚过渡，避免出现壁厚突变导致的成型缺陷，所有的配合面都要做平面度的校验，确保和上盖装配后不会出现缝隙过大导致的密封失效问题，安装柱的内孔深度要和螺丝的锁入深度匹配，避免螺丝锁到底后出现柱体撑裂的情况，分隔筋的高度要和内部组件的布置高度匹配，既可以起到腔体分隔的作用，也不会因为过高导致材料浪费或者成型周期变长。
