刚性传动用扁平楔形开口接头结构

　　在刚性轴系的非旋转传动场景中，这类扁平楔形的开口接头是承担轴向力传递的核心连接件，常见于需要沿杆轴线方向传递推拉载荷、却不要求同步旋转动作的机构链路里，比如部分直线进给机构的杆系衔接、工装夹具的传力杆组连接、阀门执行机构的推杆联动部位，都能见到这类构件的实际应用。不同于需要传递扭矩的键连接、花键连接结构，这类开口接头的核心作用是完成两个同轴布置杆件的轴向刚性锁合，确保推拉动作传递过程中无空程、无轴向窜动，同时允许被连接的两根杆存在相对周向转动的自由度，适配那些杆端需要随动作调整角度、却不能丢失轴向传力能力的工况。

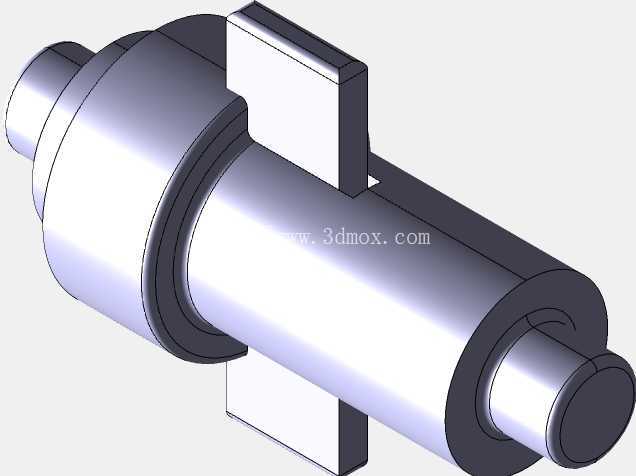

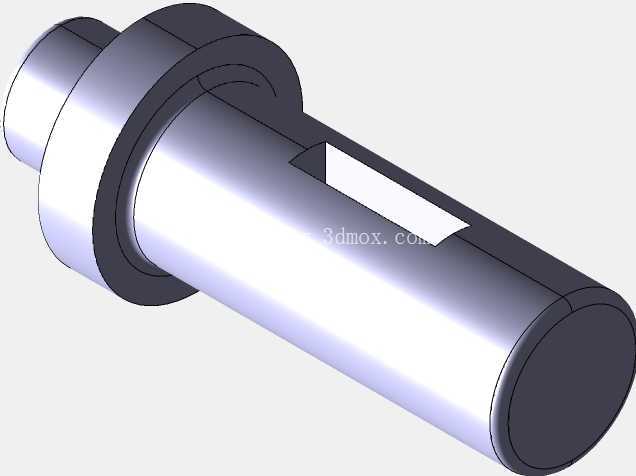

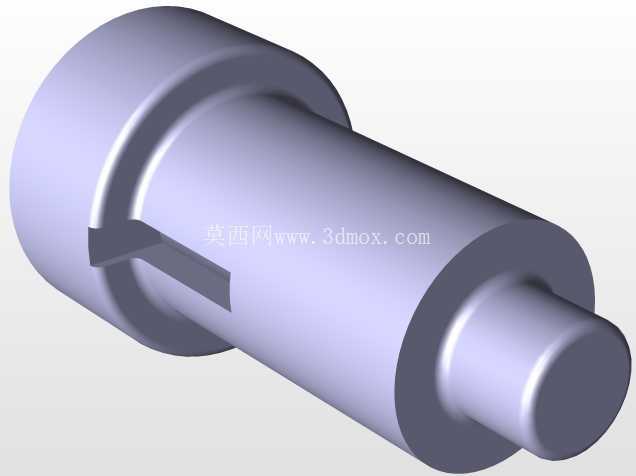

　　从结构设计逻辑来看，该构件采用扁平楔形钢件的构型并非随意选择：楔形结构本身具备自锁特性，当接头套入两根对接杆件的对应槽位后，楔形面的挤压力会随着轴向载荷的增大而进一步锁合，避免传动过程中接头松脱；两侧伸出的扁平挡边是核心的受力限位结构，刚好卡入杆件端部预先加工的开口槽内，挡边的侧面与槽壁完全贴合，承担轴向推拉时的剪切载荷，设计时需要严格核算挡边根部的剪切强度与弯曲强度，确保在额定轴向拉力、压力作用下不会出现塑性变形甚至断裂。主体的圆柱段是与杆件端部内孔配合的定位段，配合公差一般选用H7/h6的间隙配合，既保证安装时能顺利套入对接，又不会因为配合间隙过大导致传力时出现偏载，加剧局部磨损。

　　从安装边界与尺寸适配角度讲，这类接头的圆柱段直径需要与对接杆件的内孔直径严格匹配，两侧扁平挡边的厚度要对应杆件端部开口槽的槽宽，挡边的伸出长度需要满足完全卡入槽底的要求，避免局部接触导致应力集中。楔形面的斜度设计需要兼顾自锁性能与拆装便捷性，斜度过大会失去自锁能力，受轴向冲击载荷时容易脱出；斜度过小则会导致拆装困难，后期维护时难以拆卸。实际建模过程中，需要重点关注楔形面与圆柱段的过渡圆角处理，根部圆角不能过小，否则会在热处理以及受载时出现应力集中，成为整个构件的断裂失效起点；挡边的外侧边缘需要做小倒角处理，避免安装时刮伤杆件槽口的配合面，也能去除机加工产生的毛刺。

　　在实际工况适配中，这类接头需要承受沿杆轴线方向的交变拉压载荷，因此材料一般选用中碳钢经调质处理，保证足够的强度与韧性，避免冲击载荷下发生脆断。不同于旋转传动类的连接件，这类接头不需要做动平衡校核，也不需要考虑高速旋转下的离心力影响，但需要考虑长期受载下的蠕变问题，尤其是在有一定温度的工作环境中，需要核算材料在对应温度下的许用应力，预留足够的安全系数。安装时不需要额外的紧固件锁紧，依靠楔形结构的自锁特性以及挡边的限位即可完成固定，拆装效率远高于螺栓紧固的连接结构，适合需要频繁调整杆系长度、或者定期维护拆解的机构部位。在建模时需要注意，楔形面的平面度、挡边侧面与圆柱段轴线的垂直度都是关键形位公差，这些公差如果超差，会导致安装后接头出现偏斜，传力时载荷集中在局部接触点，大幅缩短构件的使用寿命，甚至会导致对接杆件出现弯曲变形。
