带蜗壳流道的工业鼓风送风总成结构

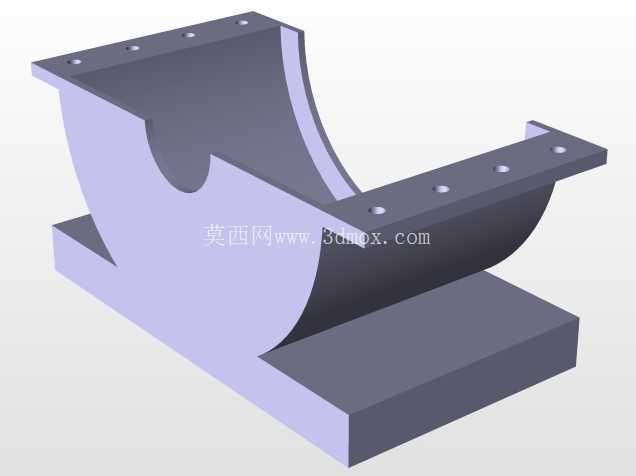

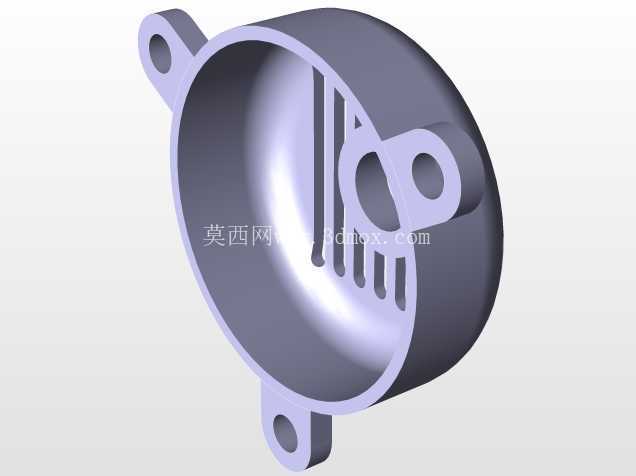

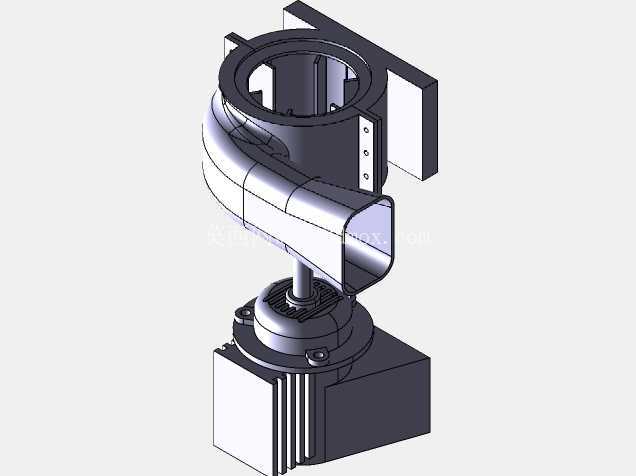

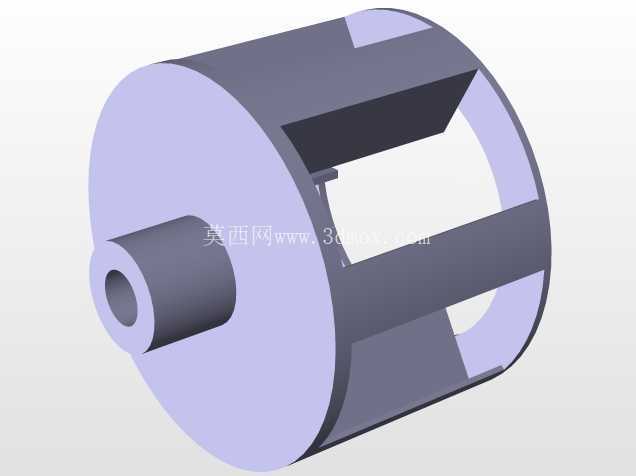

　　在工业通风、小型设备散热、工艺气体输送等场景中，这类集成动力与流道的鼓风组件是核心的风路执行单元，不同于分体采购电机、风轮、蜗壳再自行拼接的方案，该总成在设计阶段就完成了动力端与流道端的匹配校核，能直接对接设备风路接口，减少现场装配的匹配误差。从结构组成来看，下部为动力安装基座，集成了电机的固定腔体与安装支脚，支脚预留的安装孔位可直接固定在设备机架的安装平面上，安装时需保证基座平面与机架的贴合度，避免运行时因同轴度偏差产生振动噪音；中部为动力输出段，电机轴直接延伸至蜗壳腔体内部连接离心风轮，省去了额外的联轴器传动结构，既压缩了整体的轴向安装尺寸，也减少了传动环节的功率损耗。

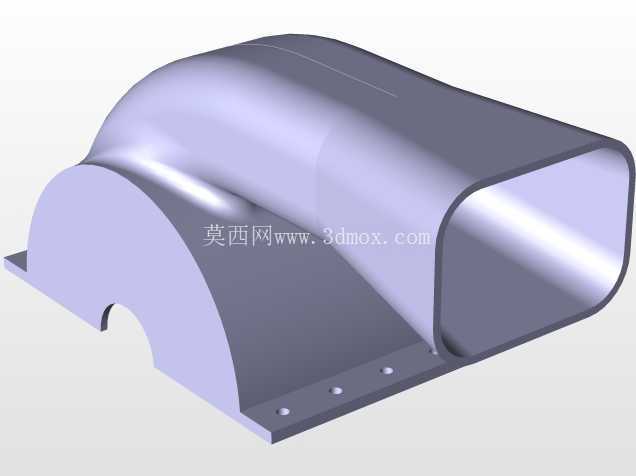

　　上部的蜗壳流道采用变截面螺旋设计，流道截面从风轮外缘处开始顺着气流甩出方向逐步扩径，能将风轮高速旋转产生的动压逐步转化为静压，降低流道内的涡流损失，流道末端的出风口为矩形接口，可直接对接方形通风管道或者设备的散热风腔接口，侧面预留的安装耳片带通孔，可通过螺栓实现出风口与对接管路的硬连接，保证风路的密封性，避免风压泄漏。设计过程中首先要匹配动力段的输出转速与风轮的直径参数，结合目标送风量、风压要求确定蜗壳的起始间隙与扩压角度，蜗壳与风轮的径向间隙控制在合理区间，间隙过大会导致风轮边缘的气流回流，降低送风效率，间隙过小则容易在装配或者运行热胀时出现风轮擦碰蜗壳的故障。

　　流道的弯折段做了圆弧过渡处理，没有直角突变结构，能减少气流在弯折处的阻力损失，避免局部产生紊流引发的异常风噪。安装边界方面，下部基座的安装孔位呈矩形分布，适配常见的设备机架安装孔距，整体结构的重心落在下部动力基座的中心位置，安装后无需额外添加配重块即可保证运行稳定性；侧面的方形安装支耳与出风口方向垂直，可在需要侧装的场景中通过支耳将总成固定在垂直壁面上，此时需注意电机的轴承载荷方向，避免长期侧装导致轴承单侧磨损加剧。

　　实际应用中，这类总成可直接配套在小型工业设备的散热回路中，为发热腔体提供强制风冷的气流，也可用于小型除尘设备的负压吸风端，通过流道产生的负压将含尘气流吸入后输送至过滤段，还能配套在小型气体循环设备中作为气流动力源，完成密闭腔体内的气体循环输送。结构设计上所有的连接部位都做了止口定位，比如蜗壳与下部动力基座的对接处设置了环形止口，装配时止口嵌入基座的定位槽内，既能保证蜗壳与风轮的同轴度，也能在连接螺栓拧紧前实现预定位，降低装配难度；流道内壁做了顺滑处理，没有凸起的连接缝或者螺丝端头，避免干扰气流的流动状态。在选型适配时，可根据实际需要的风压风量调整风轮的叶片角度与蜗壳的扩压比，该结构的模块化程度较高，下部动力段可适配不同功率的动力单元，上部流道也可根据安装空间调整出风口的朝向，无需改动核心的蜗壳型线即可适配不同的安装场景，能大幅缩短非标通风设备的设计周期，减少重复建模与校核的工作量。
