金属板材折弯成型固定夹持支架

　　日常做设备结构排布时，这类一体折弯的金属夹持支架，大多用在机柜内壁走线固定、小型仪器面板预装卡位、气动元件旁管路限位、低压柜体侧板快装卡扣这几类场景里，不用额外焊接拼合，单块板材连续冲压折弯就能成型，量产一致性很好，装配时不需要额外准备多组紧固件，直接对准卡槽推压到位就能完成卡位固定，在批量装配的产线上能省下不少锁附螺丝的工时。

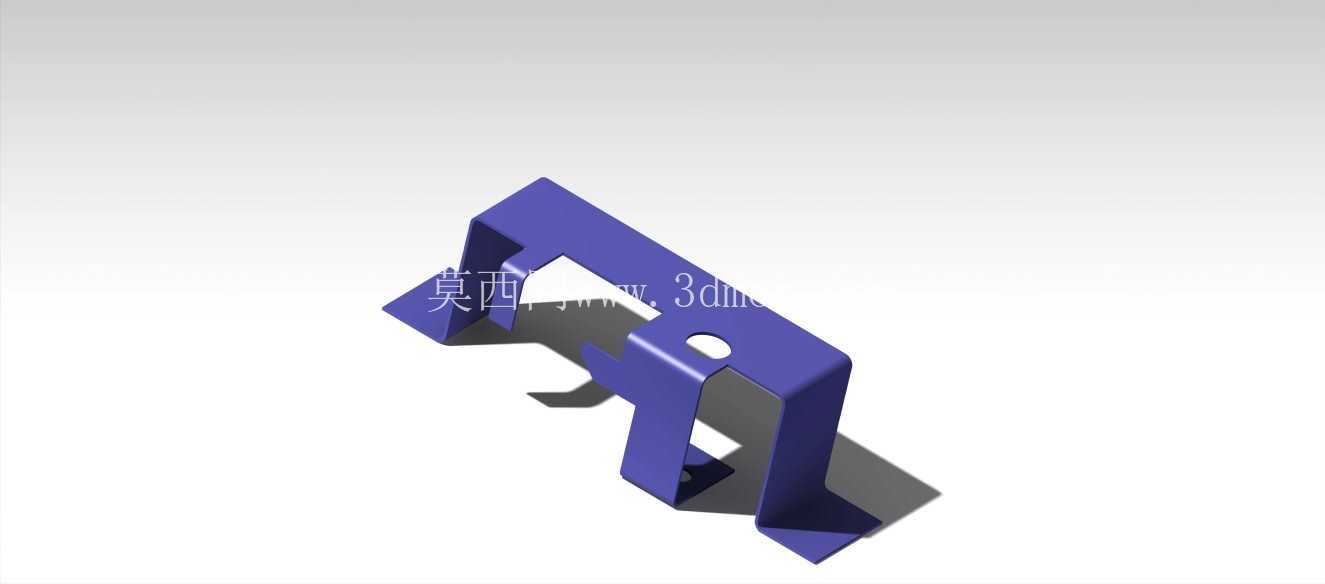

　　从实际功能特性来看，这个支架依靠两侧立壁的弹性形变产生夹持预紧力，板材上预留的圆形定位孔可以配合定位销完成预装对位，底部两处外翻的折边一方面增大了和安装基面的接触面积，避免薄板材受力后局部压强过大刮伤涂装面，另一方面折边形成的支撑脚可以让支架和基面留出微小间隙，给喷涂、电泳表面处理时的药液流走留出空间，不会出现积液积漆导致的涂层厚薄不均问题。支架中段开出的异形避让缺口，不是随意裁切的造型：一方面是给被夹持的工件侧边凸台留出避让空间，避免装配时出现硬干涉，另一方面缺口相当于在连续的钣金壁上做出了弹性变形段，当卡入工件时，两侧立壁可以沿着缺口位置产生可控的小幅张开形变，既保证卡入过程顺畅，又能在装配到位后依靠板材自身回弹牢牢抱紧被固定件，不会轻易松脱。

　　设计这类钣金夹持件的时候，首先要敲定的是板材选型，常规工况下选用0.8到1.5毫米厚度的冷轧弹簧钢板就可以满足大部分固定需求，如果是在有潮湿腐蚀的工况，比如户外柜、给排水设备周边，可以换成同厚度的304不锈钢板，抗锈蚀能力更强，不需要额外做表面涂装。折弯工序的排布要顺着板材的轧制纹理方向，避免折弯线和轧制纹垂直导致折弯处出现裂纹，所有外露的棱边都要做折边或者去毛刺处理，防止装配工人操作时被锋利边口划伤。折弯内角的半径不能小于板材厚度的0.5倍，如果R角留得太小，冲压折弯时外侧拉伸应力超过板材延伸率极限，就会出现折弯处发白、开裂，后续长期受交变弹力作用时容易从折弯根部断裂。

　　安装边界这块，支架整体的占位宽度要和被夹持工件的卡槽宽度匹配，单侧预留0.1到0.2毫米的间隙方便装配导入，两侧立壁的高度要覆盖被夹持件的贴合面至少三分之二，保证夹持接触面积足够，不会出现工件晃动歪斜。底部两个支撑折边的外沿间距，要适配安装基面的固定孔位或者卡位槽尺寸，支架顶部的横向折弯段起到限位压合作用，压合面的平面度要控制在0.2毫米以内，保证压在工件表面时受力均匀，不会出现单点翘边压不紧的情况。板面上预留的圆形定位孔，孔径一般选3到5毫米，适配常用的M3或者M4定位销，孔位到折弯边的距离要大于两倍板厚加折弯R角，避免冲孔位置离折弯线太近，折弯时孔位被拉扯变形。

　　做三维建模的时候，要先把展开的平板料轮廓绘制准确，把所有缺口、定位孔的位置在展开草图里定位清楚，再按照折弯顺序依次添加折弯特征，每一步都要核对折弯扣除值和实际工厂的钣金加工参数匹配，不然最后导出的展开尺寸和车间实际下料尺寸会出现偏差。建模过程中还要同步做干涉检查：模拟支架张开卡入工件的整个行程，确认弹性变形范围内，支架所有部位都不会和周边相邻的管路、元器件、柜体筋位发生碰撞，还要校核折弯根部的应力分布，保证长期处于夹持形变状态下，应力值低于板材的屈服强度，不会出现塑性变形导致夹持力衰减。这类支架不需要额外做复杂的机加工，冲压模具开好之后，连续冲裁、折弯就能快速出件，成本低、装配效率高，在小五金固定、柜体预装、仪器内部卡位的场景里实用性很强。
