桥式起重机500kg载重行走小车结构

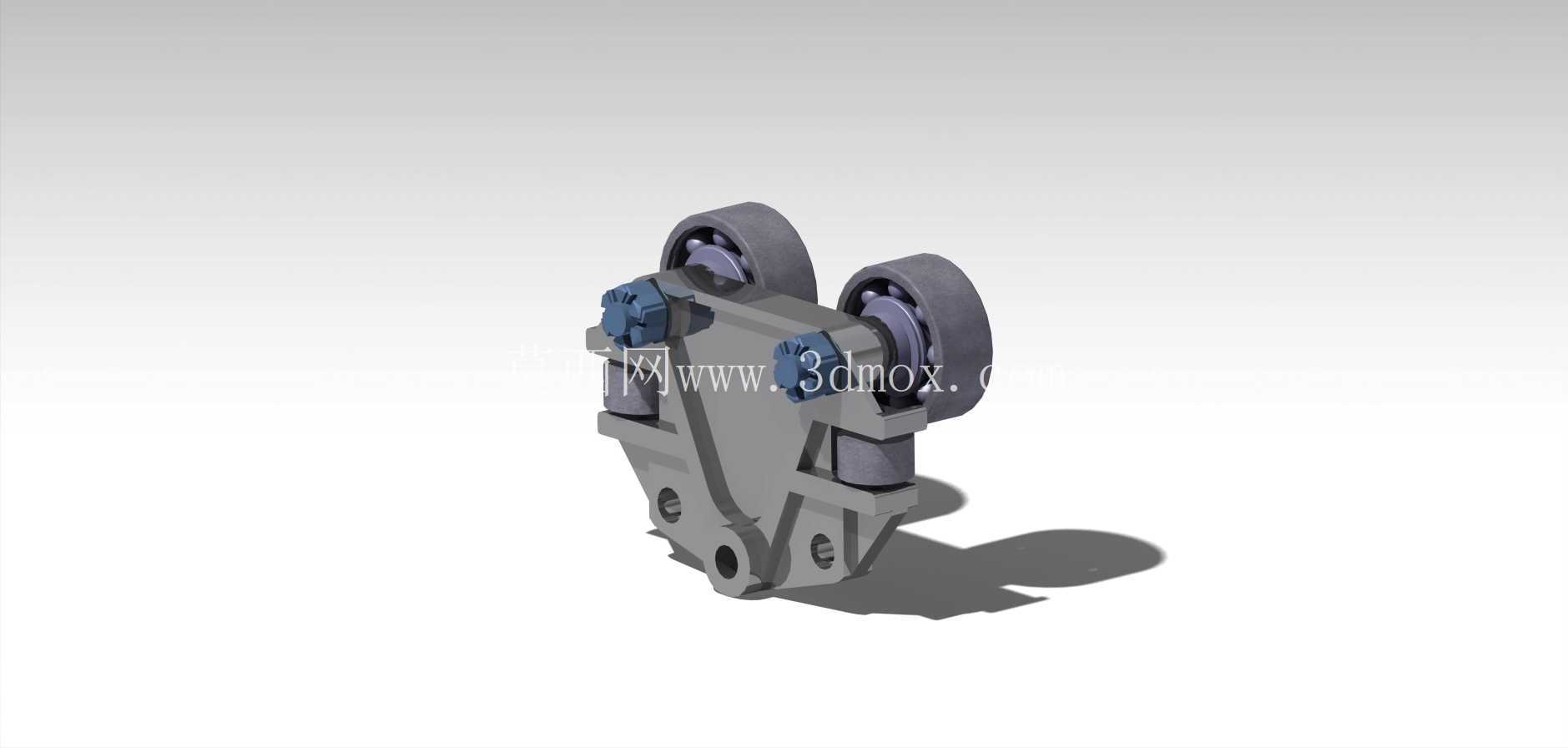

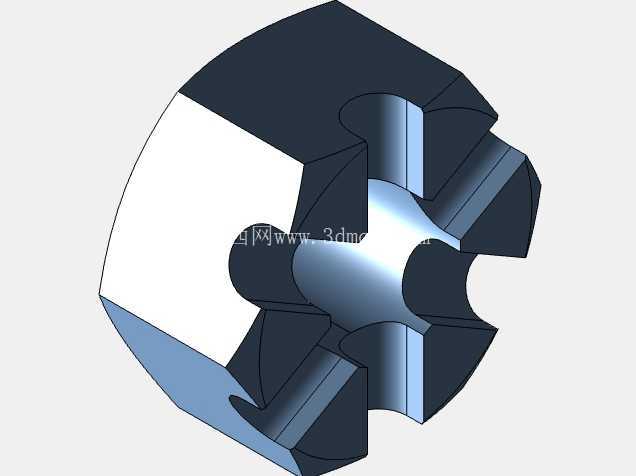

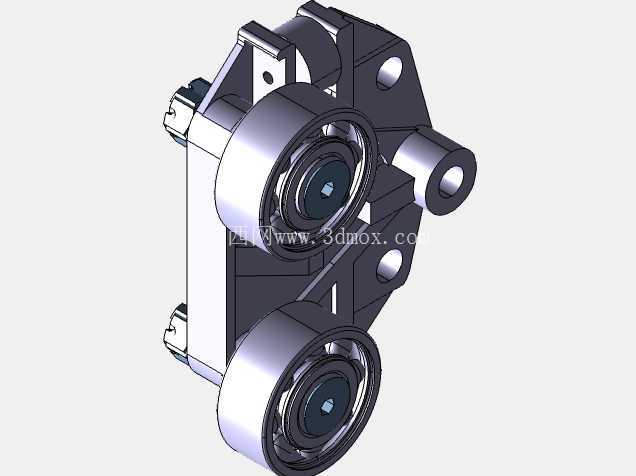

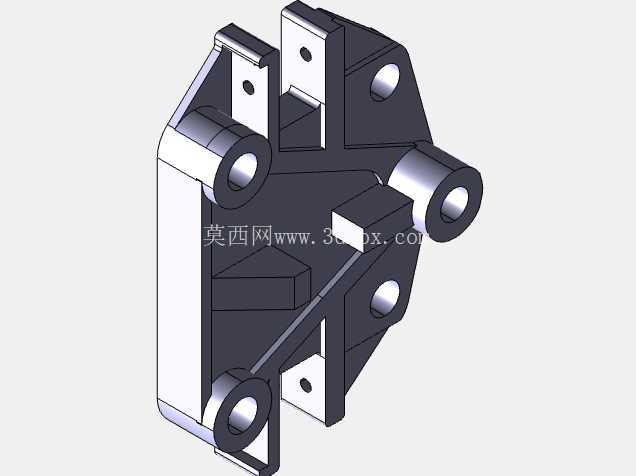

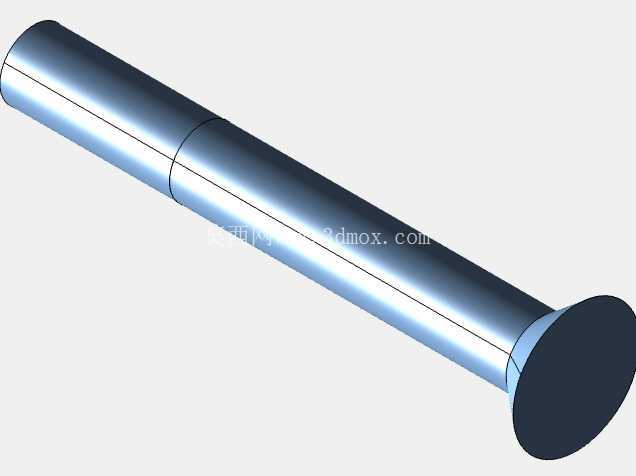

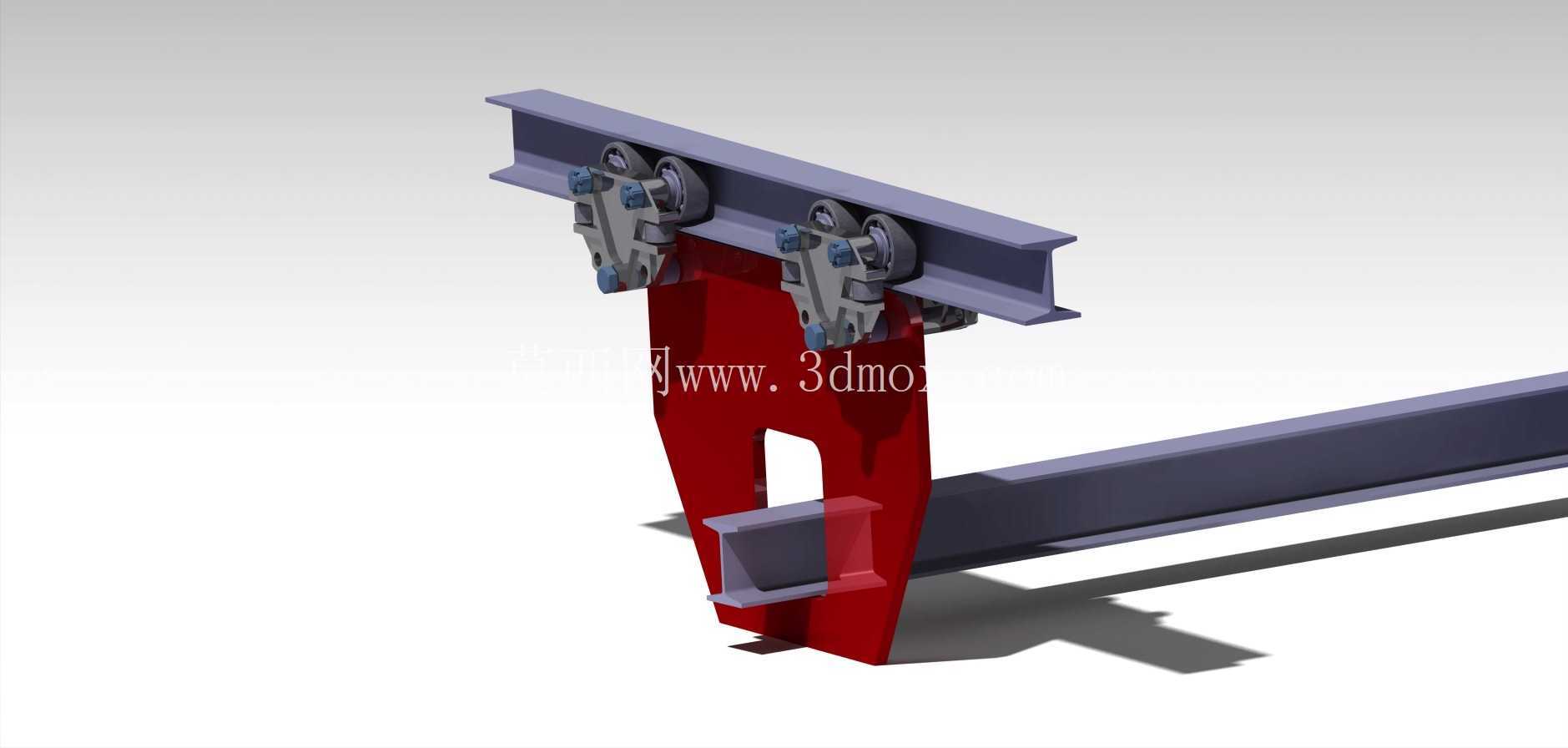

　　这款行走小车主要配套轻型桥式起重机使用，适配车间内1吨级单梁起重设备的横向走行需求，额定承载500kg，多用于机加工车间工件周转、轻型装配工位物料吊运、仓储库区轻量货物移位这类场景，相比大吨位起重小车结构更紧凑，安装维护门槛更低，适配厂房高度有限、起重载荷不大的作业环境。从结构设计来看，整体采用对称式焊接机架作为承载主体，机架上部设置两组走行轮组，每组走行轮配套独立的轮轴与轴承安装位，轮缘采用单缘结构适配工字钢轨道的翼缘导向，避免走行过程中出现脱轨风险；轮组与机架之间设置缓冲垫块，抵消走行启停过程中的冲击载荷，减少轨道与轮组的磨损。

　　机架下部设置吊点安装孔，孔位加工有同轴度公差要求，可直接配套吊钩、吊具或者电动葫芦的连接座，安装时无需额外加工转接件，降低现场装配的工作量。设计过程中优先考虑了安装边界的适配性，走行轮的轮距匹配常规10号-16号轻型工字钢的翼缘宽度，机架整体宽度控制在220mm以内，高度方向从轨道顶面到下部吊点中心的距离控制在180mm，不会过多占用厂房的垂直净空，对于层高较低的老旧厂房改造场景适配性较好。机架的板材厚度选用8mm的Q235钢板焊接成型，焊接后做去应力处理，避免长期承载后出现焊接变形导致轮组卡滞；所有安装孔位均采用铣削加工，保证轮轴安装的平行度，防止走行过程中出现啃轨现象。

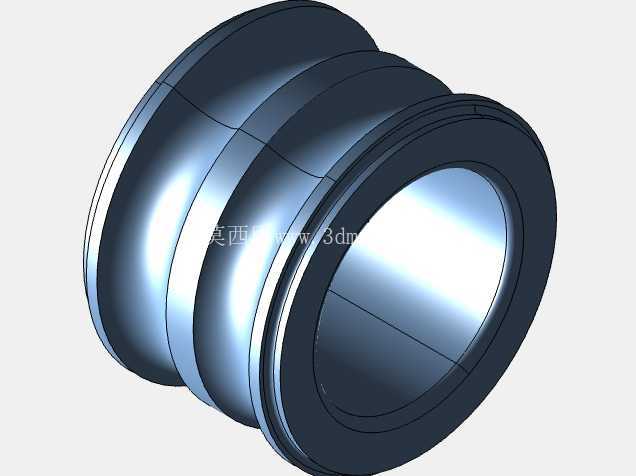

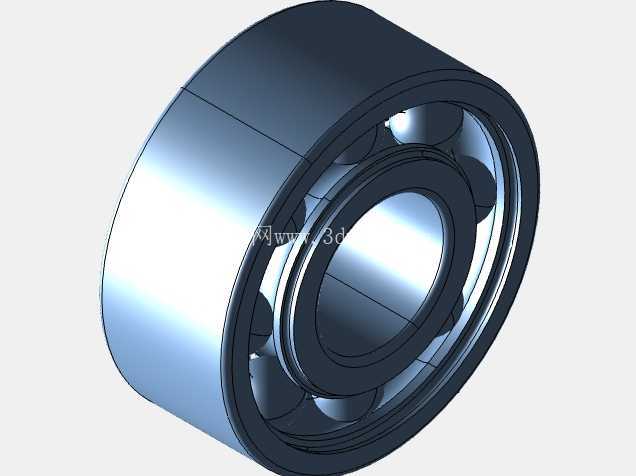

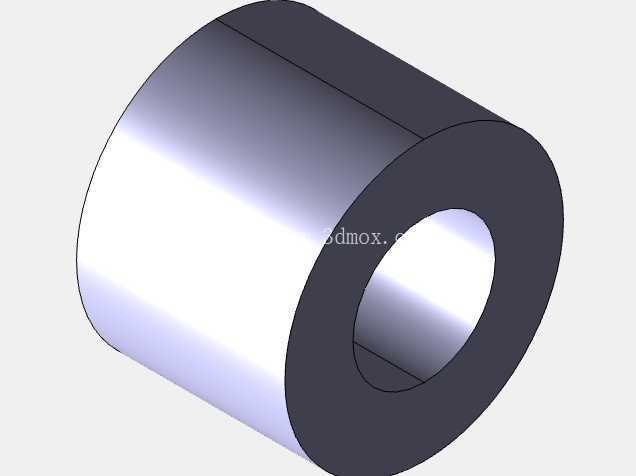

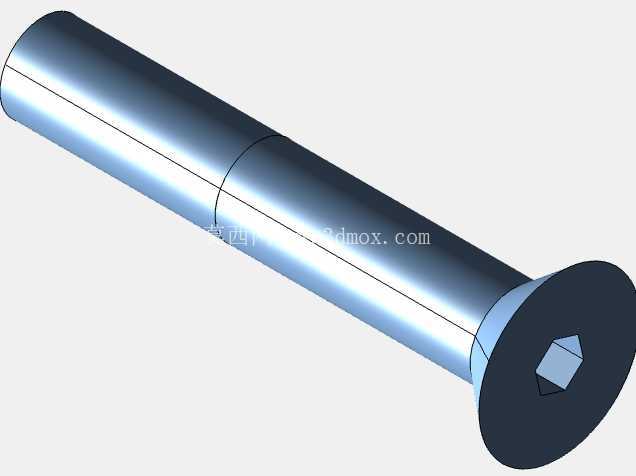

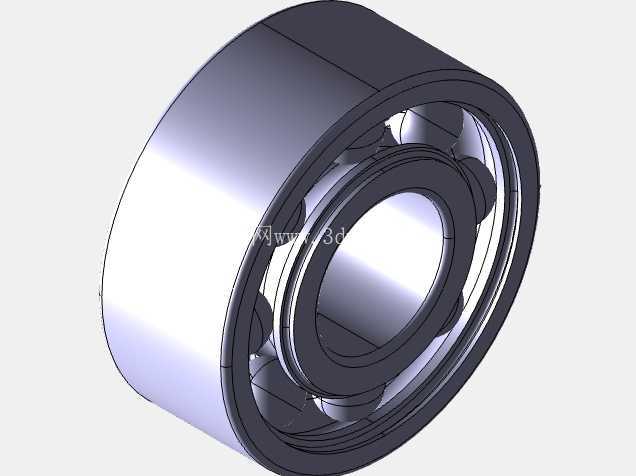

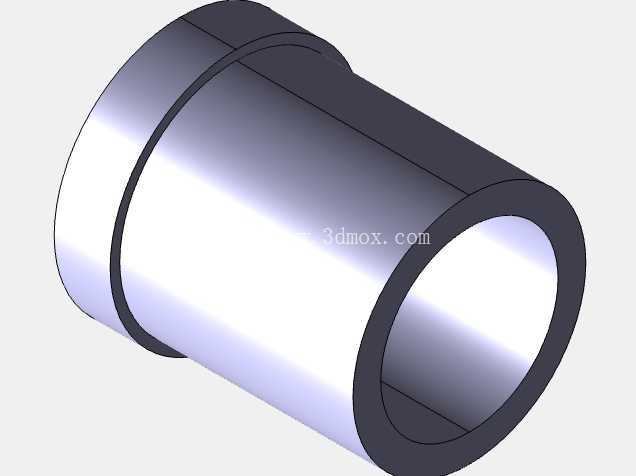

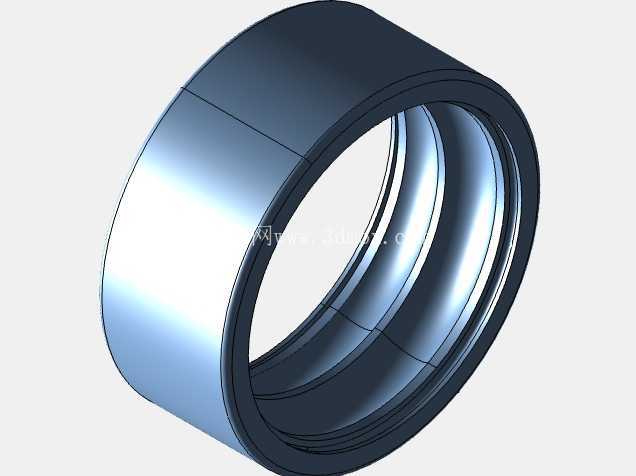

　　走行轮采用45号钢调质处理，轮面淬火硬度达到HRC40-45，兼顾耐磨性与韧性，长期在轨道上往复运行不会出现过早的轮面磨损或者崩裂问题。轮组内部采用深沟球轴承支撑，转动阻力小，无论是手动牵引还是配套小型电机驱动都能顺畅走行，手动推动时仅需很小的牵引力即可带动满载小车移动，降低操作人员的劳动强度。机架两侧设置有导向间隙调整结构，通过调整螺栓可以改变走行轮与轨道翼缘的侧隙，适配不同公差范围的轨道安装误差，即使轨道安装时存在少量的直线度偏差，也能通过间隙调整保证小车走行顺畅，不会出现卡滞问题。下部吊点采用双耳板结构，吊孔内可加装耐磨衬套，减少吊具连接时的孔位磨损，衬套磨损后可单独更换，无需整体更换机架，降低后期维护成本。

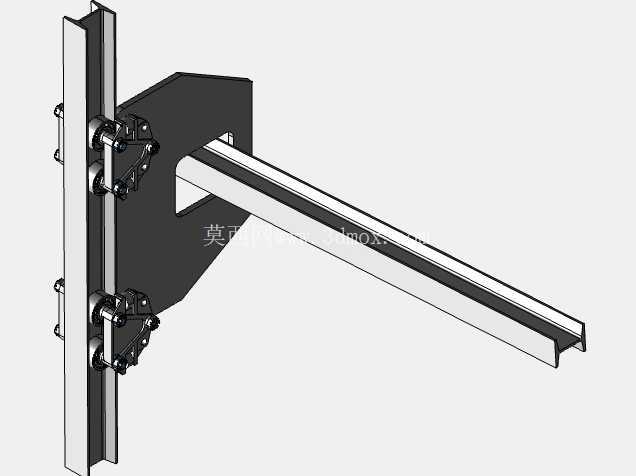

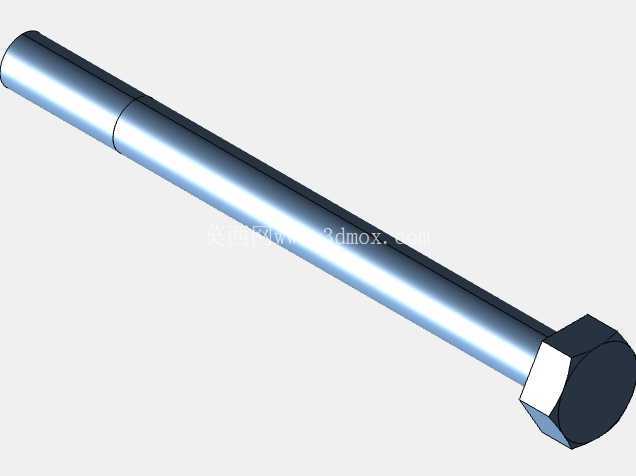

　　在实际使用场景中，这类小车除了配套桥式起重机使用，也可临时安装在临时搭建的工字钢轨道上，作为设备检修时的临时起吊工具，比如车间内小型电机、泵体的检修移位，不需要调用大吨位起重设备，单人即可完成安装与操作。设计时还考虑了轻量化需求，整体自重控制在15kg以内，单人即可完成搬运与安装，不需要额外借助起重设备来装配小车本身，对于临时作业场景的适配性更强。机架表面做喷塑处理，相比普通喷漆的耐磨性更好，在车间多粉尘、少量油污的环境下也能长期保持表面不生锈，减少日常维护的工作量。走行轮的两侧设置有防尘盖，避免车间内的铁屑、粉尘进入轴承内部，延长轴承的使用寿命，正常使用工况下轴承的维护周期可以达到12个月以上。从受力路径来看，吊点的载荷通过两侧的立板直接传递到上部的轮轴位置，载荷传递路径短，没有多余的受力薄弱点，机架的应力集中位置都做了圆角过渡处理，避免长期交变载荷下出现疲劳开裂问题。在安装时，只需要将两组走行轮卡在工字钢轨道的翼缘上，锁紧轮轴的固定螺栓，调整好侧隙即可完成安装，整个安装过程不需要复杂的专用工具，普通的机修人员半小时内即可完成装配调试。相比市面上同载荷的铸造机架小车，这款焊接结构的小车抗冲击性能更好，遇到偶尔的超载冲击时不会出现铸造件脆裂的问题，安全性更有保障。
