起重作业重型吊钩弯弧承载结构

　　该吊钩结构面向车间桥式起重机、门式起重机、港口固定吊点以及重型装配工位的重物提升作业，核心作用是在钢丝绳、卸扣或吊装带与被吊工件之间形成可靠的承力连接。钩体采用大曲率弯弧造型，钩尖处做收束处理，能够在挂接吊索后限制索具横向滑脱，直杆段则作为与吊钩螺母、推力轴承、横梁或滑轮组配合的安装部位，整体受力路径从钩尖接触区沿弯弧外侧逐步传递至直杆轴线，再向上进入起升机构。

　　从现场使用角度看，吊钩并不是孤立零件，它通常需要穿过吊钩横梁，配合杆端螺纹、锁紧螺母、推力轴承和防脱棘爪共同工作。弯弧内侧需要容纳吊装带、卸扣销轴或钢丝绳索节，因此钩口开口尺寸、弧底半径和钩尖回弹长度都要围绕索具规格确定；弧底半径过小会造成索具局部弯折，过大则会增加钩体轮廓并降低钩口有效挂接空间。直杆部分的外径决定其与横梁孔、轴承内圈和螺母的匹配边界，杆端长度还要留出螺母旋合、防松装置安装以及吊钩自由转动所需的空间。

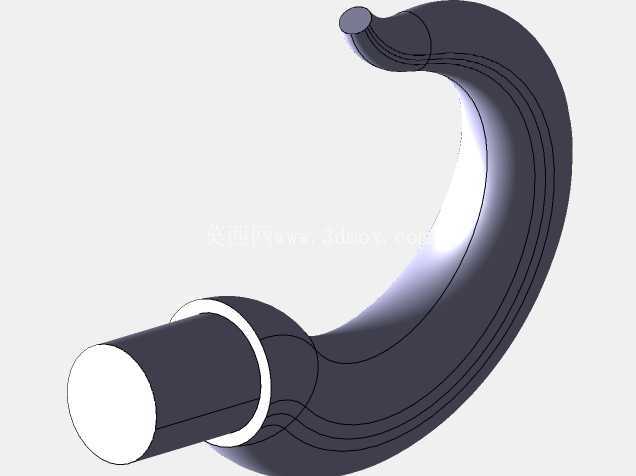

　　结构设计时，弯弧段是应力关注区域。吊钩受载后，内侧弧面承受较高拉应力，外侧弧面以压应力为主，截面沿弧线连续变化可以避免突变台阶带来的应力集中。模型中钩体表面保留了流畅的过渡曲面，杆部与弯弧衔接处采用大圆角扩径过渡，使截面从圆形杆体逐步过渡到钩身承载段；钩尖端部直径适当减小，便于索具进入钩口，同时通过端部加厚和圆弧收头保持抗变形能力。直杆上的环形台阶可作为轴承或螺母的轴向定位边界，装配时能够控制吊钩相对横梁的位置，减少现场配修工作量。

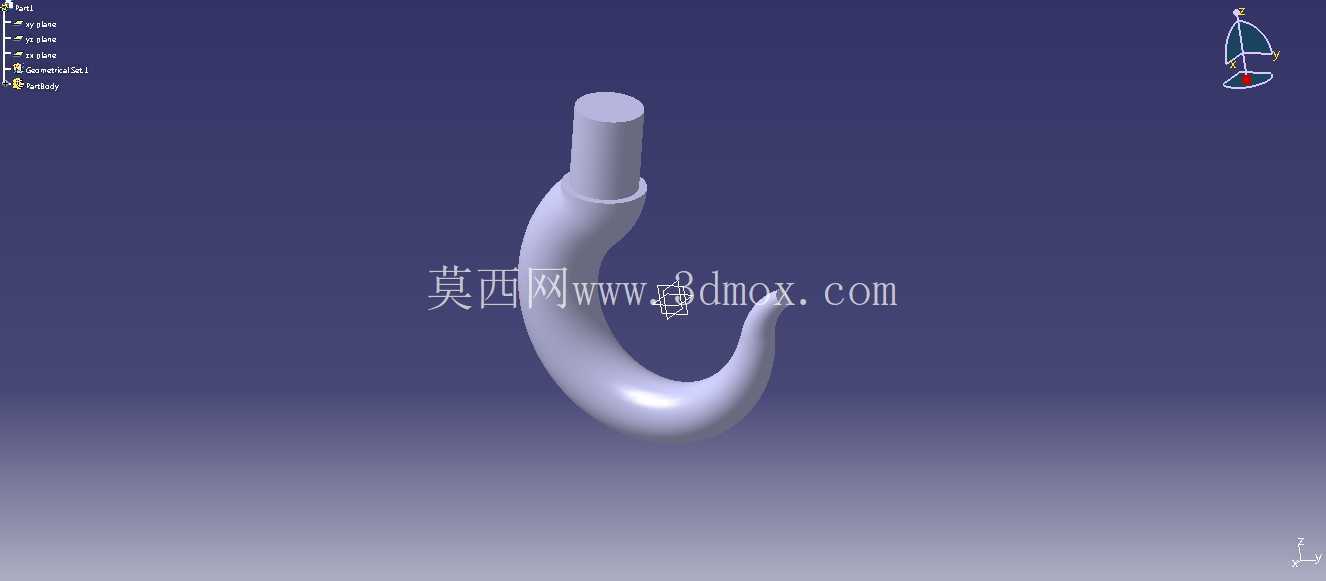

　　在三维建模过程中，这类零件适合先以钩身中心弧线作为骨架，再沿路径变化截面轮廓。弯弧不同位置的截面并不宜完全等径，靠近弧底和杆部连接区应保留更大承载面积，靠近钩尖处可在满足强度的前提下收窄，以改善挂索操作。曲面连续性需要重点检查，尤其是钩尖、弧背和杆颈三处过渡区域，若出现褶皱或截面扭转，后续导入有限元分析时会产生局部网格畸变。杆端螺纹、退刀槽、保险卡扣安装孔等细节可根据实际图样继续补充，当前模型重点表达了钩体主体外形与安装杆段的空间关系。

　　安装边界方面，吊钩上方直杆应与横梁保持同轴，弯弧开口方向需结合作业面确定，使吊索在起升后自然贴向弧底，而不是压在钩尖端部。吊钩周围应预留索具摆动空间，避免钩背与滑轮组护板、横梁侧板或限位架发生干涉；钩尖附近若安装防脱装置，还需保证舌片在闭合后能够遮挡钩口，在索具松弛时不会意外脱出。对于频繁旋转的吊装工况，杆部轴承支撑面要保持平整，螺母锁紧后吊钩仍应能绕竖直轴线灵活转动，以释放索具扭转。

　　该结构适用于钢卷、模具、焊接构件、机床部件等重型物料的吊运场景。设计评审时需要把钩口开度、弧底半径、杆部直径、台阶位置和钩体总高放在同一装配环境中校核，既要看单件承载曲面是否顺滑，也要看其与横梁、螺母、轴承、防脱装置之间的尺寸链是否闭合。模型呈现的弯弧钩身和圆柱直杆，能够为吊装机构布置、干涉检查、工程图细化以及承载分析提供明确的几何基础。
