分体式管道固定管夹夹持结构

　　该管夹属于管路系统中常用的夹持固定零件，主要用于将圆形管道、液压油管、气动软管或小型仪表管线约束在设备机架、墙面支座、阀组安装板等承载基础上，限制管线在流体压力波动、设备振动、温度变形以及外部触碰条件下产生的径向窜动和周向转动。在液压站、气动控制盘、仪器仪表柜、自动化生产线的走线布管场景里，这类零件往往成组使用：沿管线走向按一定间距布置，把多根管路分隔固定，既避免管道相互摩擦，也让维修人员能够快速识别管路走向，减少后期拆装时的误碰风险。

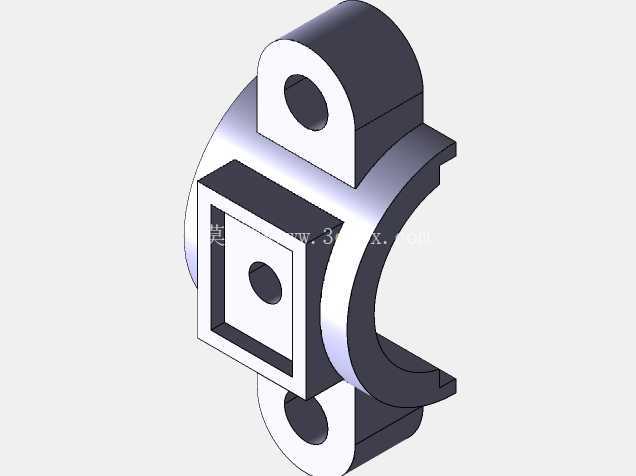

　　从结构上看，模型采用上下对合的半包式夹持思路，主体夹持区域为半圆形开口，两片夹体合围后形成接近完整的圆形夹持腔。圆弧内壁直接与管道外圆接触，夹持力通过两侧耳部的锁紧件传递。上下夹体端部各伸出带孔耳板，孔位同轴布置，安装时螺栓或销轴穿过耳板孔，拧紧后两片夹体沿合模面靠拢，圆弧面均匀抱紧管壁。这种受力方式比单侧悬臂卡扣更稳定，载荷能够沿圆弧接触面分散，不容易在薄壁软管或金属管表面形成局部压痕。

　　模型一侧还带有方形安装接口，接口中心设置通孔，可用于将管夹整体固定到支架、面板或相邻构件上。该方形区域并非单纯装饰，其外轮廓能够在装配时提供定位参照，便于与配套支座的方形槽、凸台或焊接底板配合；中心孔则可穿入螺钉，实现管夹与基础件之间的刚性连接。实际布置时，如果管道需要贴近设备立面安装，可利用该接口直接贴装；如果管线悬空敷设，则可通过该孔连接吊杆、角钢或型材连接件，使夹持点与主结构形成稳定传力路径。

　　设计这类管夹时，首先要确定被夹持管道的外径。圆弧半径决定了夹持腔的基本尺寸，半径过小会导致合夹后夹体边缘先接触、管壁中部无法贴紧；半径过大则会使管道在腔内存在间隙，振动时产生冲击噪声。两片夹体的合模面需要预留合理位置，使锁紧件达到规定预紧力后，圆弧面能够完整包覆管道，而耳板之间仍保留一定夹紧余量。若夹体完全闭合后耳板已经贴死，却仍未抱紧管道，说明圆弧尺寸或壁厚补偿设计不合理。

　　耳板孔的位置和厚度直接影响承载能力。孔中心到圆弧夹持区的距离构成力臂，螺栓预紧力经由耳板转化为对管道的抱紧力；耳板过薄会在拧紧时发生弯曲，孔边也容易出现应力集中。模型中耳板与弧形主体之间采用圆滑过渡，避免直角交接造成的薄弱截面，这在承受反复振动的管路固定中尤为重要。对于金属材质件，过渡圆角可降低裂纹萌生风险；对于注塑或3D打印件，则能减少层间剥离和尖角处开裂。

　　安装边界方面，需要同时考虑管道轴线方向的占用宽度、耳板锁紧所需的扳手空间，以及侧方方形接口与基础件之间的贴合面积。管道装入后，夹体外侧圆弧会超出管道外圆一定厚度，成排布置时相邻管夹中心距不能只按管径计算，还应留出夹体外轮廓和螺栓操作空间。耳板孔两端要保证螺栓、螺母或垫圈能够放平，侧向接口所在平面应与安装基准面贴合，避免因单点受力使夹体倾斜。若用于固定带保温层的管路，夹持腔尺寸应按保温后外径复核，否则会压坏保温层；若用于固定硬管与软管交接处，则宜把夹持点布置在接头附近，以降低接头根部的摆动载荷。

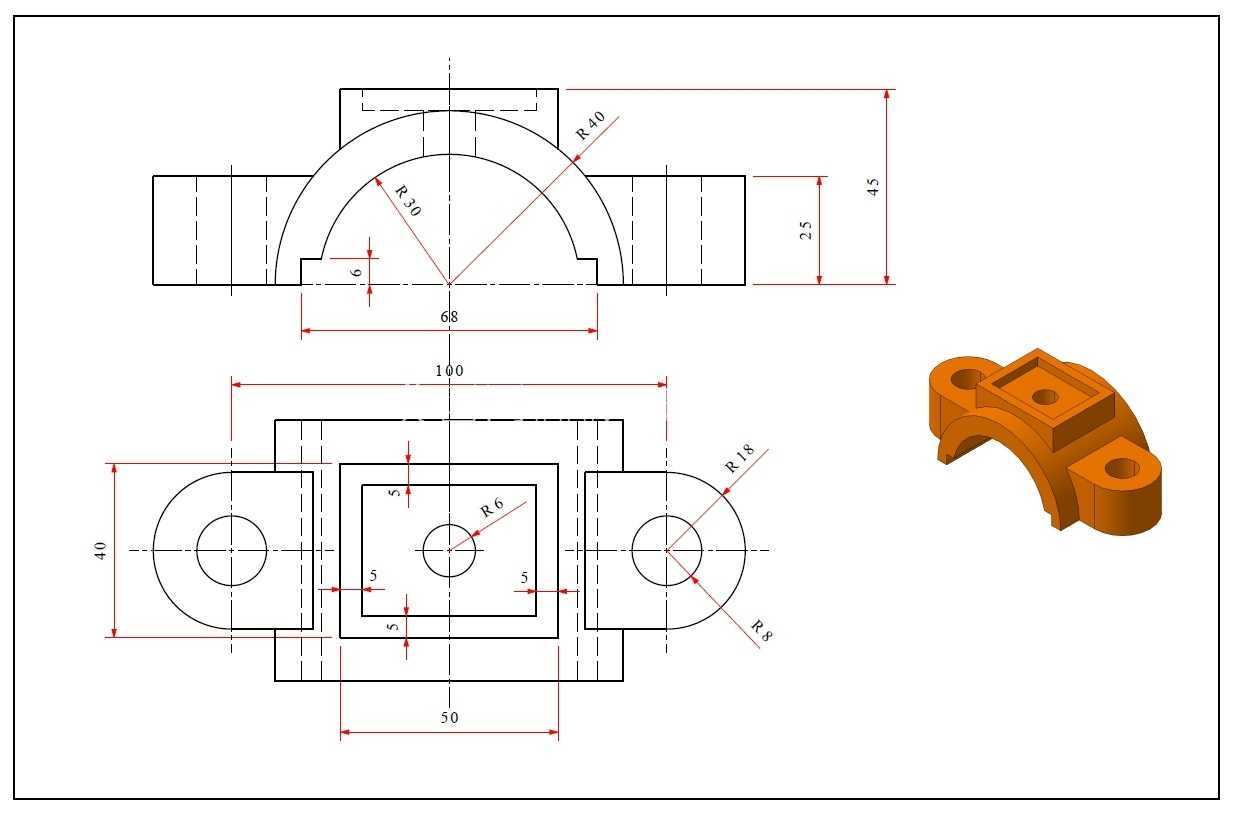

　　从建模角度看，该零件适合通过拉伸、圆弧切除、耳板凸台和孔特征组合完成。半圆形夹持腔与外侧弧形轮廓需要保持均匀壁厚，这样受力后变形更一致；方形接口与主体相交处应处理成连续实体，避免装配受力时出现虚假薄弱面。耳板孔、侧向固定孔与圆弧中心的位置关系需要在草图中完全约束，保证两片夹体对合后孔位同轴。用于工程出图时，还应重点标注夹持内径、夹体宽度、耳板孔中心距、固定孔尺寸以及合模面位置，这些尺寸直接决定管件能否装入以及锁紧后是否可靠固定。
