用于力学仿真分析的指关节铰接结构

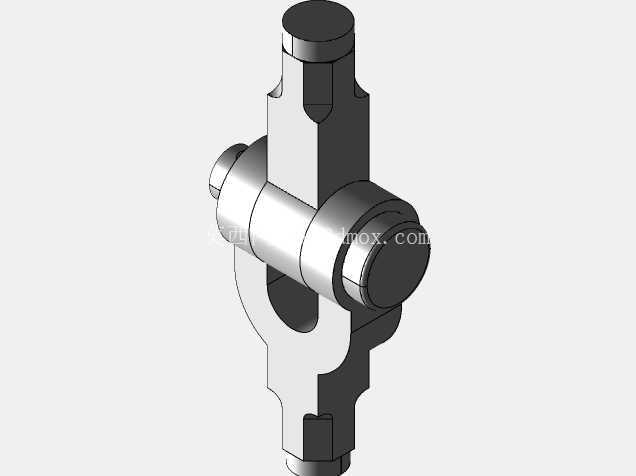

　　这类铰接指关节结构，常被应用在仿生机械末端执行器、小型铰接传动机构、精密工装夹具的活动连接部位，核心作用是实现两个构件之间的定轴摆动传动，同时传递对应工况下的拉压与扭转载荷，尤其适配需要做有限元力学性能验证的前期设计验证环节。从实际使用场景来看，这类结构不需要复杂的密封或者润滑回路设计，多是作为运动传递的中间铰接节点，在小型仿生机械手、实验室力学试验工装、轻工设备的活动连杆组里都能见到同类结构的应用，它的摆动角度范围由两侧叉耳的开口尺寸决定，不会出现超程脱位的问题，结构本身的限位是靠本体的几何轮廓实现，不需要额外加装限位挡块，能减少装配时的零件数量。

　　设计这类结构的时候，首先要确定铰接轴的直径与叉耳的厚度匹配关系，轴径的选取要结合所承受的最大弯曲载荷来核算，避免在交变载荷下出现轴的疲劳断裂，同时两侧叉耳的同轴度公差需要控制在合理范围内，不然装配后会出现转动卡滞，磨损加快的问题。主体部分的竖杆是和外部构件连接的安装端，上面的圆柱轴段是主要的定位配合面，装配时插入对应构件的安装孔内，靠轴肩实现轴向定位，不需要额外设计轴向固定的卡簧或者锁紧螺纹，简化了装配流程。横向的铰接轴是和另一组连杆构件配合的部位，轴的两端是等直径的圆柱面，和配套的轴套或者连杆孔做间隙配合，保证摆动时的转动顺滑，不会出现过盈导致的转动阻力过大。

　　从安装边界来看，竖杆段的总长度决定了整个铰接节点的安装高度，横向铰接轴的中心到竖杆顶端的距离，是运动仿真时需要重点确认的安装距参数，这个尺寸直接影响整个连杆机构的传动比和运动行程。横向轴的总长度要匹配配套连杆的总宽度，两端不能超出连杆外侧过多，避免和周边其他构件发生运动干涉。叉耳部分的开口宽度要比配套连杆的厚度大0.2到0.5毫米，给装配留出足够的间隙，同时避免摆动时出现侧面摩擦。结构上的减重缺口不是随意开设的，是在保证整体结构强度满足仿真载荷要求的前提下，去除非承载区域的材料，降低整体零件的重量，同时也能减少建模时的冗余特征，方便后续有限元网格划分的时候减少畸形网格的数量，提升仿真计算的收敛性。

　　在做结构强度校核的时候，重点关注的是铰接轴和竖杆连接的根部位置，这个位置是应力集中的高发区域，设计时做了对应的圆角过渡，避免直角带来的应力突变，在ansys等仿真软件里做静力学分析的时候，这个区域的网格需要做局部加密处理，才能得到准确的应力分布结果。整个结构的外形没有复杂的曲面特征，所有特征都是拉伸、旋转这类常规机械加工特征，不管是做3D打印样件验证，还是采用常规的铣削加工做金属样件，都有比较好的工艺性，不需要特殊的刀具或者工装就能完成加工。装配的时候只需要将配套的连杆卡入叉耳的开口位置，对齐孔位后穿入铰接销轴，再做轴向的防脱固定就可以完成整个铰接节点的组装，后期维护的时候也很方便拆解，不需要破坏周边的其他构件。这类结构的设计不需要追求过高的尺寸精度，除了铰接配合面需要满足IT7左右的公差要求，其余非配合面的尺寸公差可以适当放宽，能有效降低加工成本，同时不会影响整体的使用性能。在做运动仿真的时候，只需要给铰接轴添加旋转副约束，给竖杆添加固定约束，就可以模拟整个关节的摆动过程，验证不同摆动角度下的构件干涉情况，以及载荷传递的路径是否符合设计预期。
