减压阀配套六角锁紧螺母结构设计

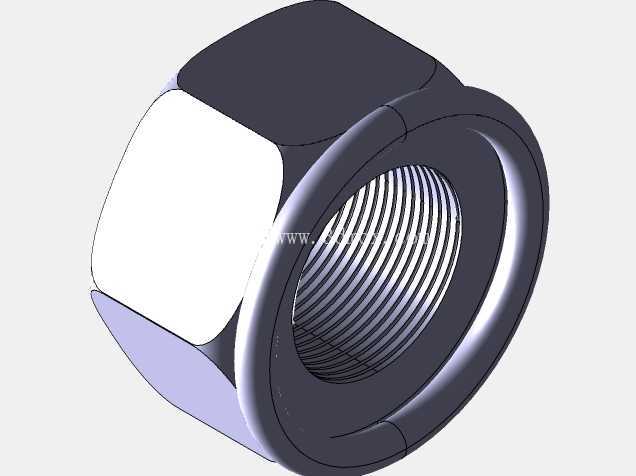

　　在流体管路调压阀组的装配现场，锁紧螺母是承担螺纹副锁止、轴向限位功能的基础承压零件，这款六角锁紧螺母的三维结构完全围绕减压阀阀杆、调节螺杆的装配工况展开，没有多余装饰特征，所有几何面都对应实际加工与装配需求。从结构特征来看，零件一端为标准六角扳拧面，六方棱边做了小尺寸倒角，既去除加工毛刺，也避免装配时棱角划伤操作人员与配套密封件；另一端延伸出一圈环形凸缘，凸缘端面为平整承压面，拧紧时该端面直接贴合减压阀调节机构的止推垫片或者阀盖端面，把螺纹预紧力均匀分散到接触面上，避免局部应力压伤铝合金阀盖的配合面。内孔全程加工连续三角内螺纹，螺纹牙型完整，入口处做了引导倒角，装配时螺杆可以顺畅旋入，不会出现首牙错扣、螺纹刮伤的问题。

　　建模过程中首先以回转轴线为基准搭建内螺纹的基础回转体，先完成螺母本体的内外圆柱轮廓、端部凸缘的回转特征，再按照标准螺纹参数生成螺旋牙型，六方扳拧部分通过拉伸切除完成，六方的对边尺寸严格适配常用呆扳手、套筒扳手的夹持规格，扳拧面的有效接触长度足够，常规拧紧力矩下不会出现扳手打滑、棱边变形的情况。端部凸缘的外径大于六方对边尺寸，这个设计的考量来自减压阀的实际使用场景：调压阀长期运行时阀杆会随介质压力波动产生微小往复振动，普通薄螺母的接触面积小，预紧力容易在振动中衰减，加宽的环形承压面可以增大摩擦力矩，同时把锁紧力均匀传递到被压紧的调节组件上，避免调压完成后螺杆出现松动移位，导致输出压力漂移。

　　从安装边界来看，这款螺母的轴向总厚度兼顾了锁止可靠性与安装空间限制，在减压阀阀盖外侧的调节腔内部，预留的扳手操作空间刚好可以容纳套筒完成拧紧作业，凸缘的外径不会和阀盖内壁的避让孔发生干涉，内螺纹的规格和减压阀调节螺杆完全匹配，螺纹旋合长度满足承压螺纹的设计规范，全牙啮合后可以承受额定调节力矩下的轴向拉力，不会出现螺纹滑牙失效。在管路系统的实际运维中，操作人员完成减压阀压力整定后，将该螺母沿调节螺杆旋紧，直到凸缘端面牢牢贴合阀盖的定位面，即可锁定调节螺杆的轴向位置，避免设备运行中因为振动、介质冲击导致设定压力变动。零件的材质选型通常选用中碳钢做表面发黑处理，兼顾螺纹强度与防锈能力，和铸钢、不锈钢阀体接触时不会产生电化学腐蚀，六方面的尺寸公差控制在扳手配合的合理间隙范围内，既可以顺利套入扳手，也不会因为间隙过大导致扳拧时棱角受力崩损。建模时所有倒角、退刀槽的位置都对应实际车削、攻丝的加工工艺，螺纹末端预留的退刀空间符合机加工的走刀要求，没有出现无法成型的封闭特征，结构完全可以直接转化为加工图纸投入量产，广泛适配各类直通式减压阀、调压阀的调节机构锁止需求，也可用于同类带螺杆调节的管路阀门的轴向固定场景。
