PET塑料双轴撕碎破碎设备结构

　　该设备面向PET瓶片、轻薄塑料容器、包装废料及类似低堆积密度物料的粗碎处理场景，常见于再生塑料清洗线前端、废品分拣中心、注塑厂边角料回收区以及资源循环处理车间。设备的核心任务不是将物料一次性加工成均匀细粒，而是通过低速大扭矩的双轴剪切，把体积蓬松、易缠绕、易架空的塑料件撕扯成可输送、可清洗、可后续细碎的小块料，为皮带输送、风选、漂洗、脱水和造粒工序创造稳定进料条件。

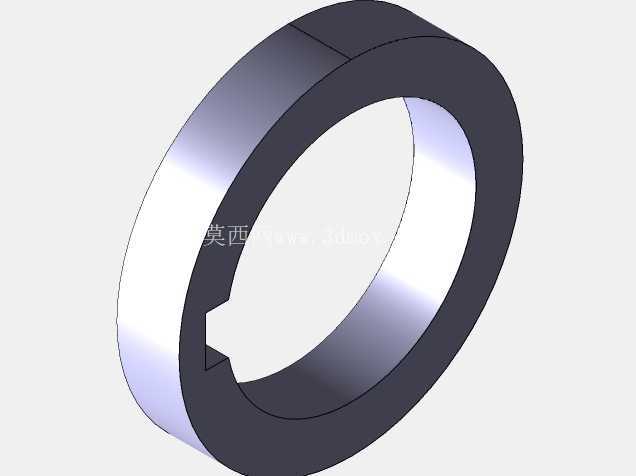

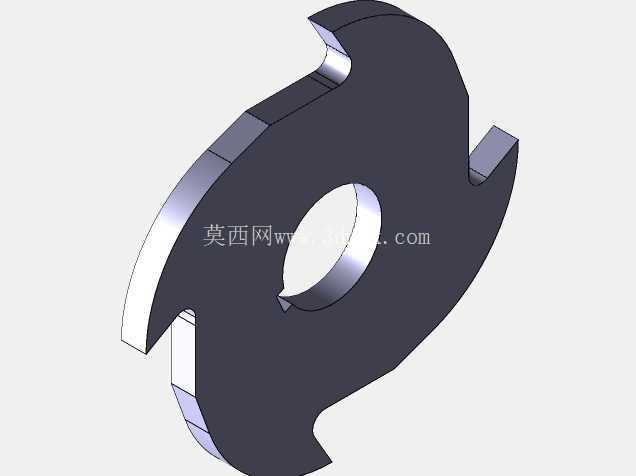

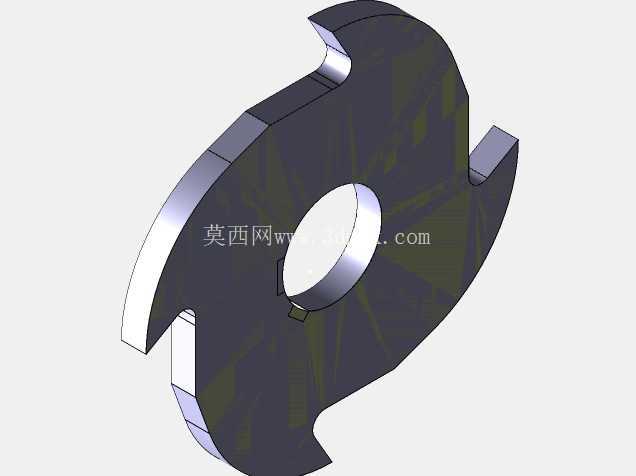

　　从结构布置看，破碎腔位于整机上部，采用箱型焊接壳体承载两根平行刀轴。刀轴上交错布置多组刀片与隔套，相邻轴上的刀片在回转过程中形成相互嵌入的剪切间隙。物料进入腔体后，并不依赖高速冲击破碎，而是被刀片钩拉、挤压、剪切和弯折；PET瓶这类薄壁中空件在刀齿咬合处被撕裂，瓶身、瓶口和标签纸随刀轴运动被卷入刀隙，最终从下部栅格或腔底排出。这种低速剪切方式噪声较低、飞料少，对韧性塑料和轻薄杂物的适应性优于普通锤片式破碎。

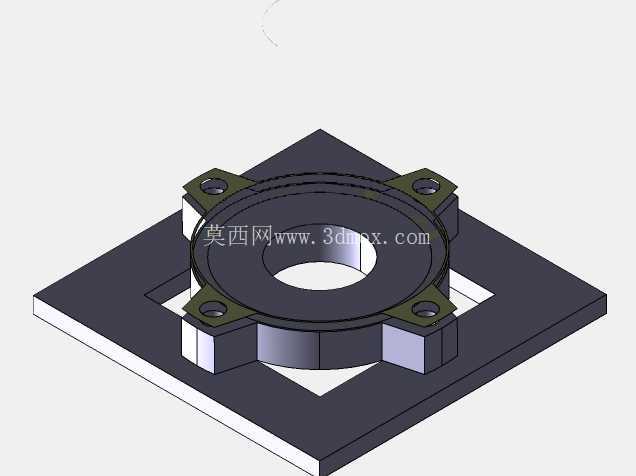

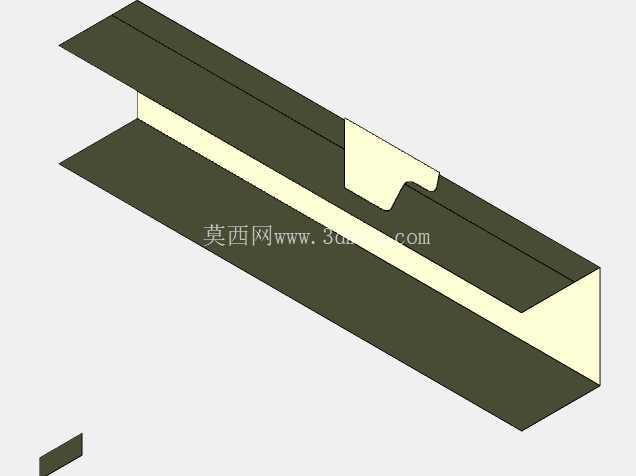

　　建模时，破碎腔内壁、端板、轴承安装位和刀轴支撑区需要重点表达。箱体内侧应保留可更换衬板或耐磨板的安装面，因为塑料中夹带泥沙、金属碎屑或玻璃碎片时，内壁磨损会集中在物料下落和刀齿翻转区域。端板处既要为刀轴提供回转支撑，又要考虑密封，防止碎料、粉尘和清洗液进入轴承座。两根刀轴的中心距、刀片外径、隔套宽度和刀片相位共同决定咬料能力与出料粒度；若刀片间隙过大，瓶片容易被反复带动而不切断，若间隙过小，则会提高装配精度要求并增加卡阻风险。

　　传动部分采用电机、减速机构和联轴器组合布置。图中驱动单元位于设备侧方，通过红色支架或电机座与机架连接，这种侧向布置可缩短传动链，同时避免电机直接处于碎料下落区域。对于双轴撕碎设备，两轴通常需要反向向内旋转，使物料被向中央拖拽；减速机输出扭矩、主轴转速和刀片回转半径需要匹配，PET瓶虽然硬度不高，但整瓶进料时存在瞬时堆叠和抱团现象，传动系统应具备承受冲击载荷的能力。电机座宜设置可调张紧或定位结构，便于装配时校正联轴器同轴度，也方便后期维护拆卸。

　　机架采用四条支腿与上部框梁组合的形式，承担破碎腔重量、电机重量以及工作时的交变载荷。支腿并非简单装饰件，其高度需要兼顾下方出料空间。若设备接入生产线，腔体下方可对接集料箱、螺旋输送机或皮带输送机；若单机使用，则需保证人工接料桶能够推入，并预留叉车或地牛转运空间。机架横梁与破碎箱连接处应布置加强筋或加厚垫板，因为刀轴咬合硬物时，载荷会通过端板传递到整个框架，薄弱焊缝处容易出现疲劳开裂。

　　进料区域采用敞开式斗腔结构，适合整袋或批量倒入PET瓶。斗腔侧壁向外扩展，可减少物料外溢；内部靠近刀轴的位置设置导向面，使瓶料自然滑向两轴咬合区。对于长条形塑料件或薄膜类废料，进料口宽度和刀轴有效长度决定了物料是否需要预切割。该结构更适合瓶类、盒类、小型塑料筐和注塑浇口料；若处理长膜、长带或编织袋，应在进料腔增加防缠绕挡板或压料装置，否则物料可能绕轴旋转而不下料。

　　外形边界设计时，需要同时考虑检修通道和安装空间。设备上部为进料斗，中部为破碎腔与刀轴，侧部为电机减速机，下部为支撑腿和出料区。现场布置不能只看主机投影面积，还应在电机侧预留减速机拆检距离，在端板侧预留轴承座、密封件和刀轴抽出空间。刀片属于易损件，维护时通常需要打开端板或上盖，因此设备上方不宜紧贴楼板或输送管线；若安装在固定工位，应在周围设置吊装点或预留手动葫芦位置，方便刀轴总成整体吊出。

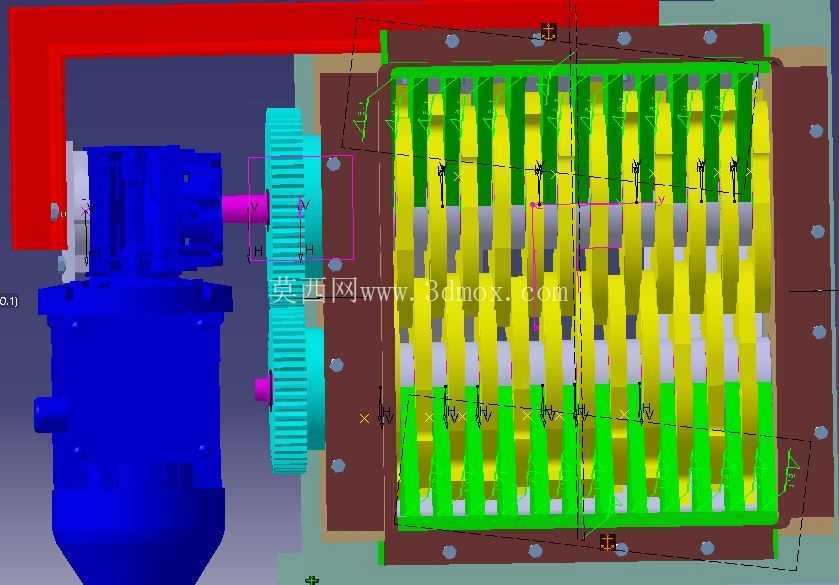

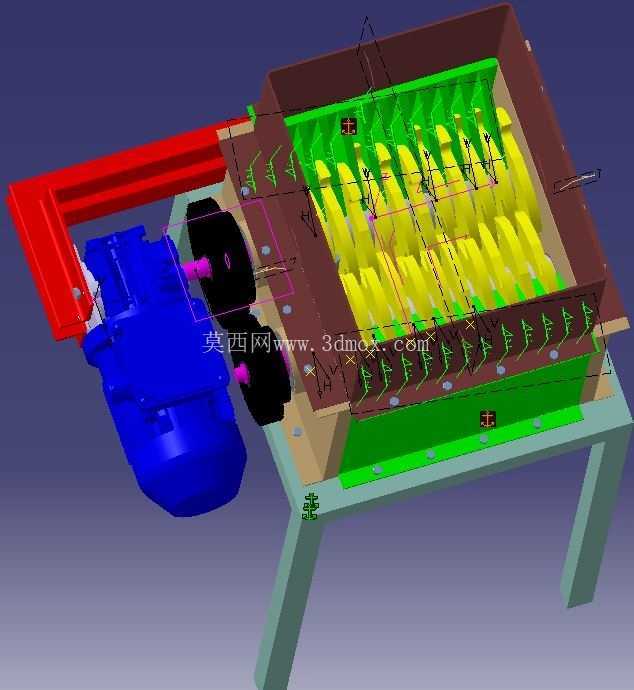

　　三维结构表达中，黄色刀体、绿色腔体内衬、棕色箱体、蓝色驱动部件和红色支架形成了清晰的功能分区。刀轴部分应重点体现刀片交错关系、轴向定位方式和轴端连接；壳体部分应体现螺栓连接、加强筋、检修盖和支撑脚；传动部分则需表现电机、减速机、联轴器与防护罩之间的装配逻辑。对于选型人员而言，可通过模型判断进料口尺寸是否满足整瓶投料、刀轴长度是否匹配产量、机架下方高度是否适合接料设备，以及传动侧维护空间是否充足。

　　该类撕碎机在实际使用中通常布置在再生塑料处理线的第一道粗碎位置。PET瓶经过双轴剪切后，块料尺寸降低，堆积密度提高，后续清洗和输送更加稳定；同时，瓶内残留液体、泥沙和部分标签在撕扯过程中被松散暴露，有利于后续漂洗分离。设备结构虽然不复杂，但刀轴相位、刀片间隙、腔体刚度、传动扭矩和维护空间之间需要协同设计，任何一处只按外观建模而忽略装配与受力关系，都会影响方案在工程现场的可实施性。
