玻璃纤维破碎生产线整线结构设计

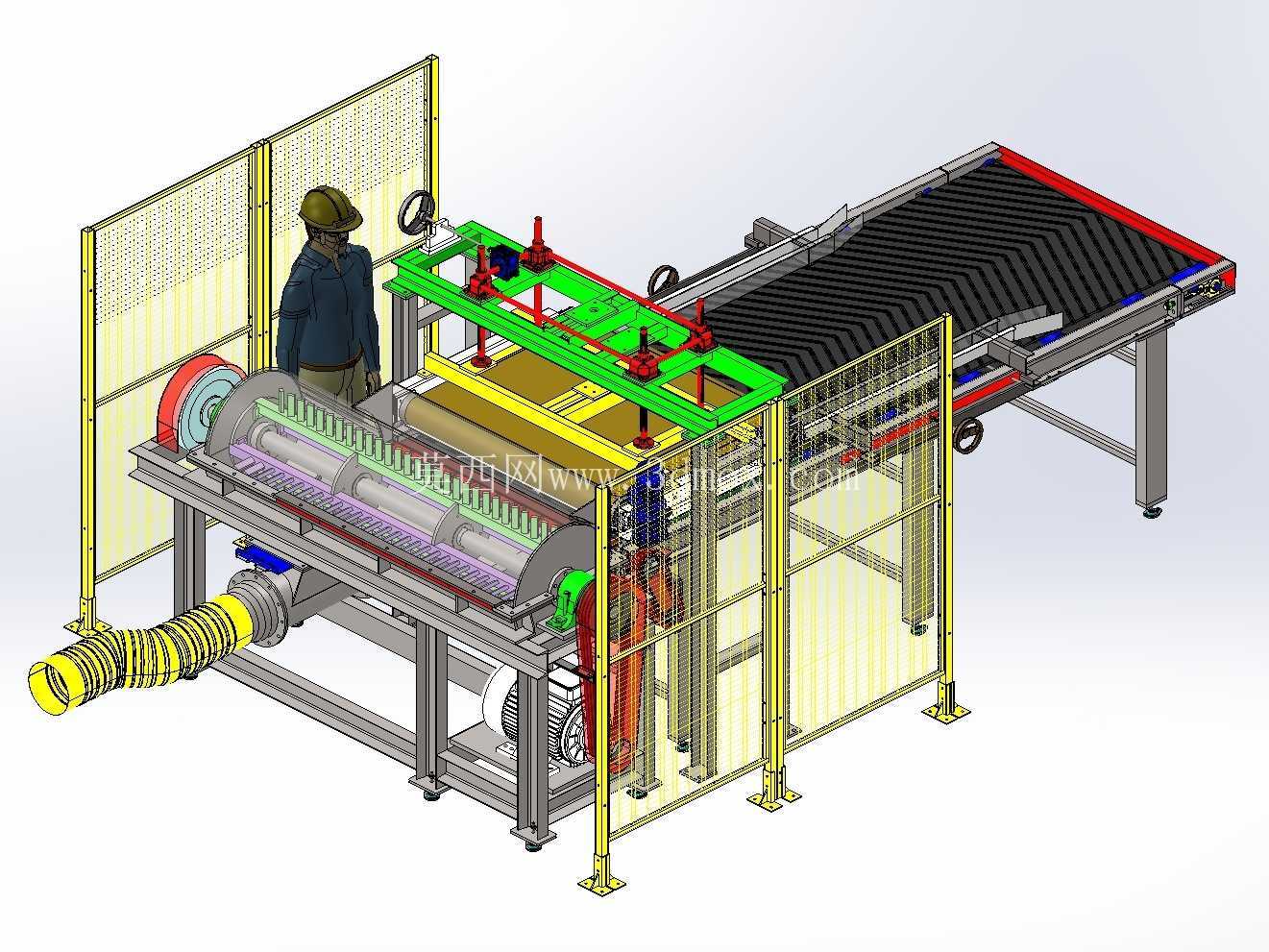

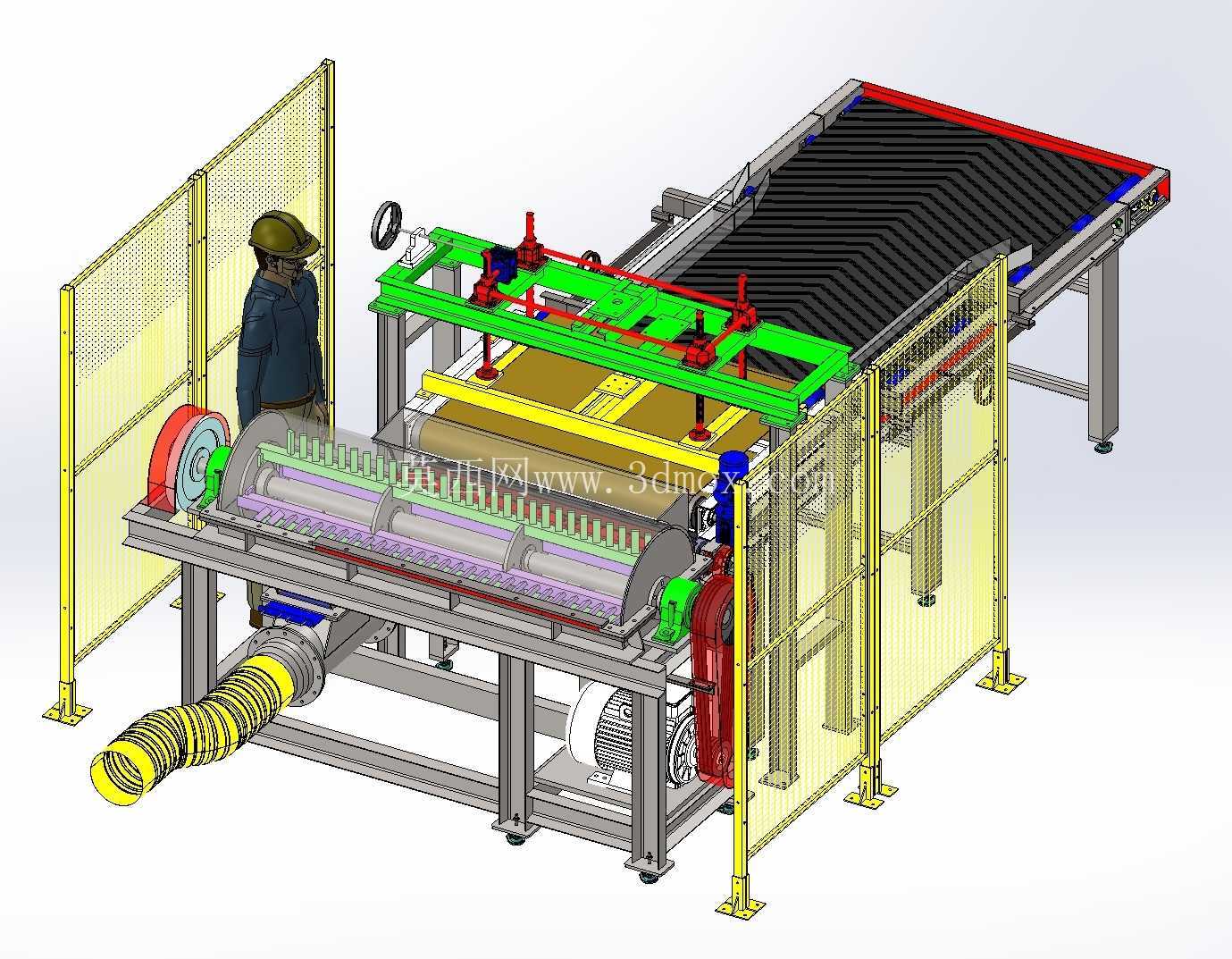

　　这套玻璃纤维破碎处理产线的三维结构，围绕玻纤边角料、裁切废丝、短切毡余料这类轻质、高韧性、易飞扬物料的连续化处理需求搭建，整体把进料缓冲、摊平输送、压料限位、破碎腔、集料排风、安全围护几个工序整合在同一作业节拍内，适配复合材料车间、玻纤制品加工厂、风电叶片边角料回收工段、保温棉裁切工位的现场工况。玻纤物料和普通脆性矿石、塑料块料的破碎逻辑差异很大：长丝容易缠绕刀轴，轻薄毡料容易在进料口堆叠架空，破碎过程中微细纤维粉尘会随气流扩散，常规敞口破碎机既容易出现进料卡滞，也无法满足车间职业健康防护要求，这套结构在布局阶段就针对这些痛点做了对应处理。

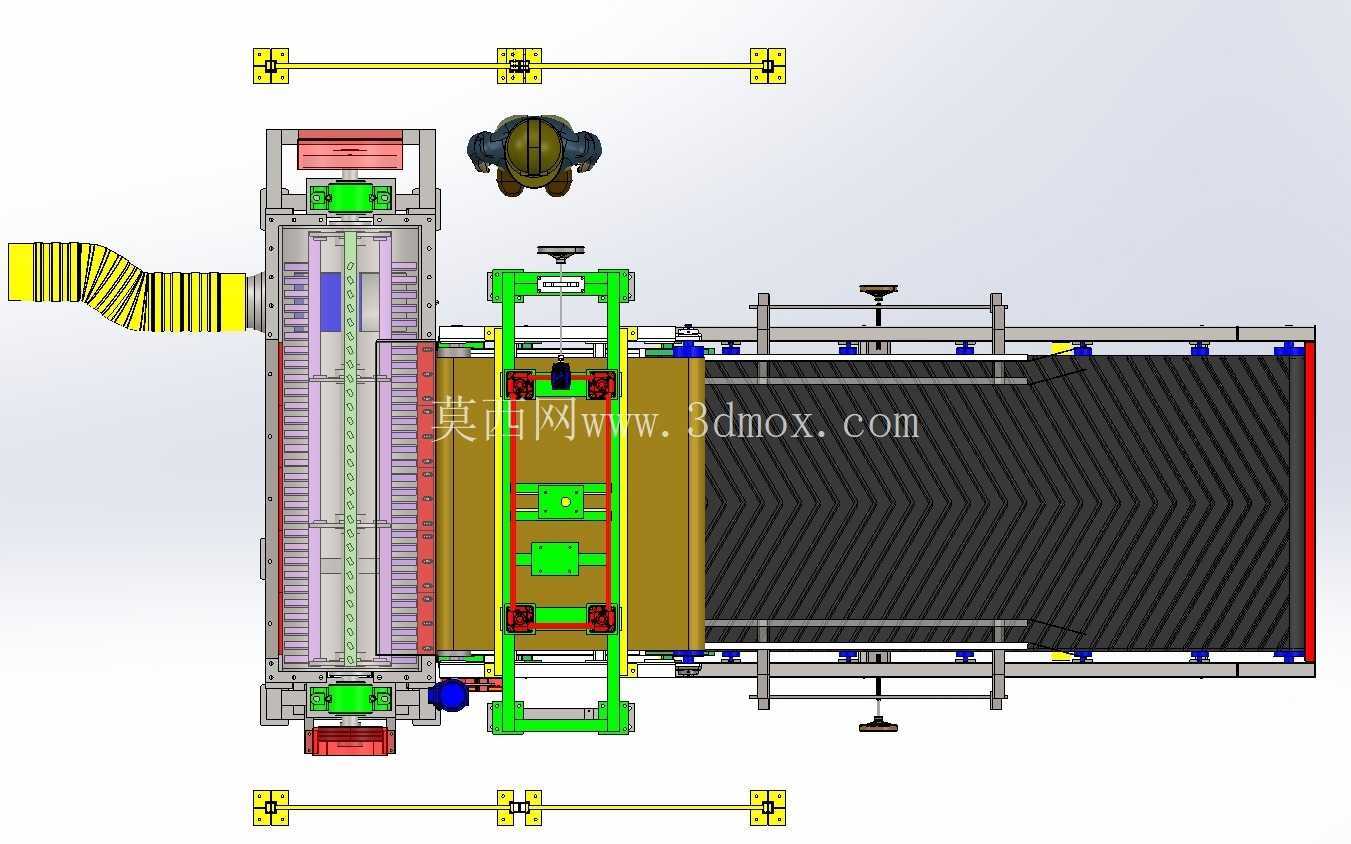

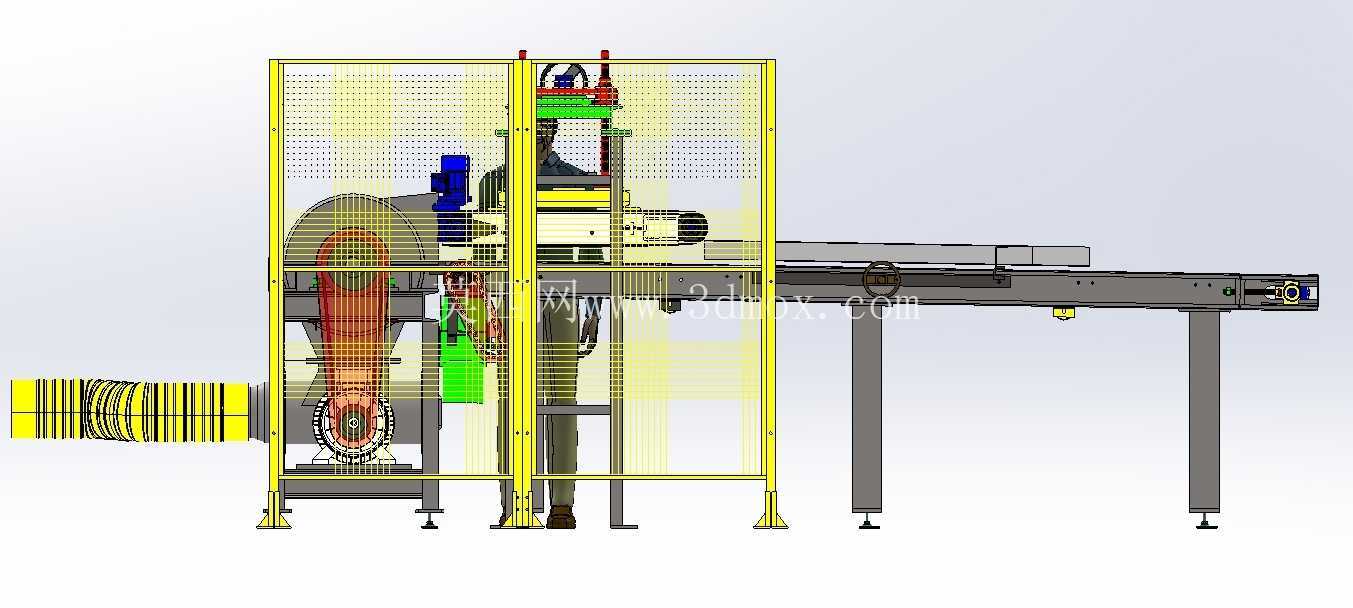

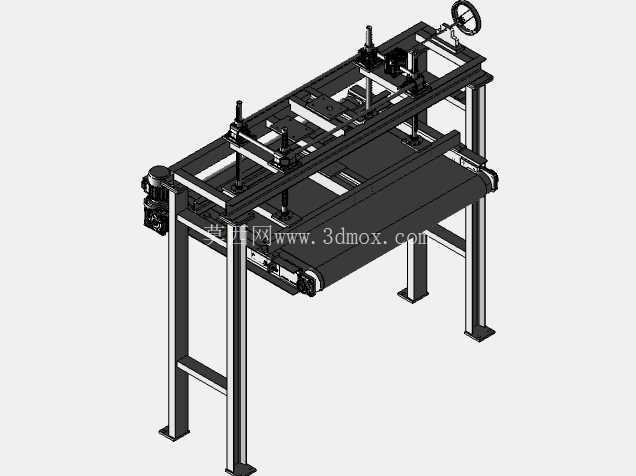

　　从安装边界来看，整线沿物料流向呈长条形排布，进料段的爬坡皮带输送机向破碎主机方向延伸，输送面采用人字防滑带面，避免轻质玻纤料在爬坡过程中下滑、侧向滑移；输送机机架采用型钢焊接支腿，支腿底部配置可调地脚，可在不平整的车间地坪上调整输送面水平度与对接高度。破碎主机段位于产线中部，主机架采用矩形钢管组焊成框式承重结构，破碎腔横向布置，腔体内配置平行排布的破碎刀轴与定刀组合，动刀沿轴向交错排布，剪切点沿轴向连续覆盖，避免长纤维在刀轴间隙处缠绕堆积；破碎腔上方设置可调式压料架，压料架带多组弹性压爪，可随进料料层厚度自适应下压，把蓬松的玻纤料压入剪切啮合区，防止料层在高速刀轴上方弹跳、空转。压料架的升降导向采用立式导柱配合直线轴承，调整手轮布置在设备操作侧，运维人员可在安全围栏外根据来料厚度调整压料间隙。

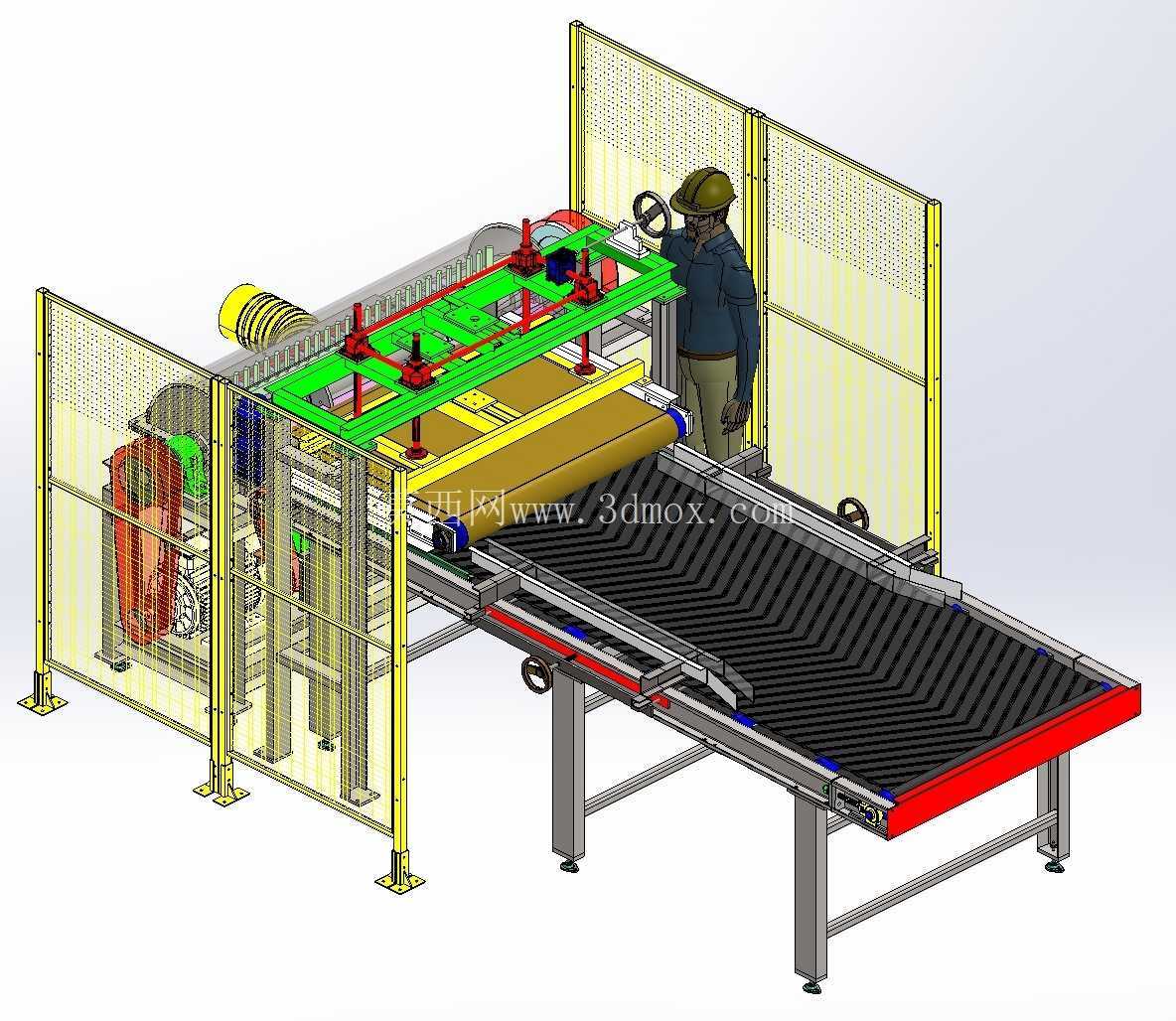

　　产线的安全防护设计完全贴合车间设备安全规范：破碎主机的传动侧、刀轴检修侧、皮带机与主机的对接落差段，全部采用铝型材立柱搭配钢丝防护网做全围蔽，防护网的网格尺寸既可以阻挡人员肢体接触运动部件，也不会遮挡操作人员对腔内破碎状态、进料拥堵情况的观察视线；围栏的检修门位置配置安全联锁开关安装位，门体开启时设备主传动回路可触发停机，避免运维过程中刀轴误动作。进料端靠近操作位的一侧预留了操作人员站位空间，现场作业人员可在该位置观察进料状态、处理少量散料，站位旁的防护围挡高度覆盖人体作业时的危险接触区间。

　　破碎腔的排料侧配置大口径柔性波纹排风接管，接管对接车间中央除尘系统或独立除尘风机，破碎腔内形成微负压，把剪切过程中扬起的微细玻纤粉尘直接抽走，避免粉尘从检修缝隙、进料口向外逸散；排料口下方可对接集料袋、负压输送管道或后续筛分设备，破碎后的玻纤短料粒径均匀，可直接作为再生填料、保温辅料回收利用。主传动电机布置在破碎主机机架内侧，电机与刀轴之间通过带传动传递扭矩，带轮外侧配置全封闭安全护罩，传动带的张紧结构预留调节行程，日常更换皮带、调整张紧度时不需要拆解主机核心腔体。

　　三维建模过程中所有运动部件的行程包络都做了干涉校验：压料架上下全行程范围内和防护网、进料皮带机架、检修门的最小安全间隙均满足操作要求，皮带输送机的头尾辊筒、张紧装置位置和破碎腔进料口的对接落差控制在合理区间，避免物料在转接点处堆积撒料；整机的地脚安装孔位、外接除尘管道的对接法兰尺寸、电气走线的桥架路径都在模型中完整还原，结构设计人员可直接基于该模型完成车间布局排布、基础载荷核算、外围公辅管线对接，设备选型人员也可通过模型清晰判断设备的作业覆盖范围、维护操作空间是否满足现场工况，避免现场安装时出现通道预留不足、管线对接错位的问题。针对玻纤物料易缠绕的特性，刀轴端侧的密封结构、轴承座的防护挡圈都做了专门设计，阻止纤维丝进入轴承运转间隙，大幅降低设备长期运行时的维护频次。
