教学用双轴撕碎式碎纸机结构设计

　　这款双轴撕碎结构的碎纸设备，最初的设计定位是面向院校机械类专业的课程设计、实训教学场景，用来给学生演示低速双轴剪切式破碎设备的核心传动逻辑、结构组成与装配关系，同时也可满足小型办公场景下少量涉密废纸的破碎处理需求，不需要配套复杂的电控与动力系统，就能直观展示剪切破碎的完整作业流程。

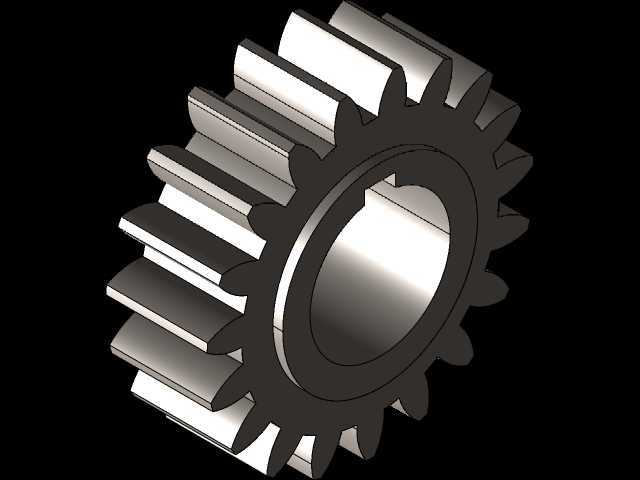

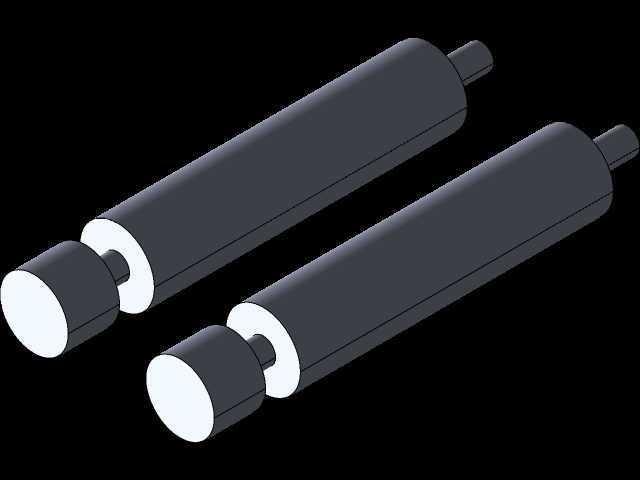

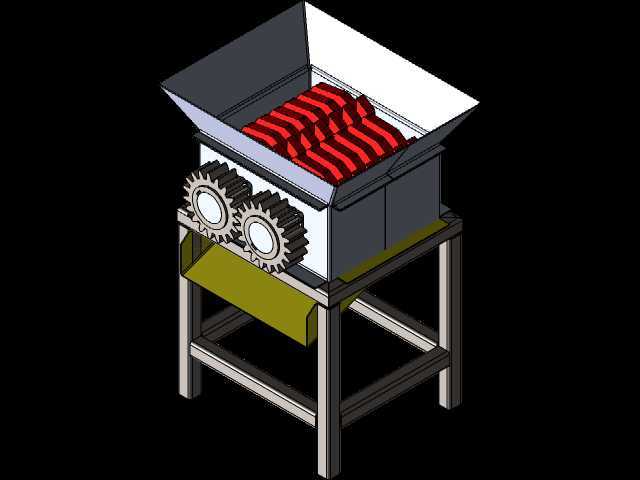

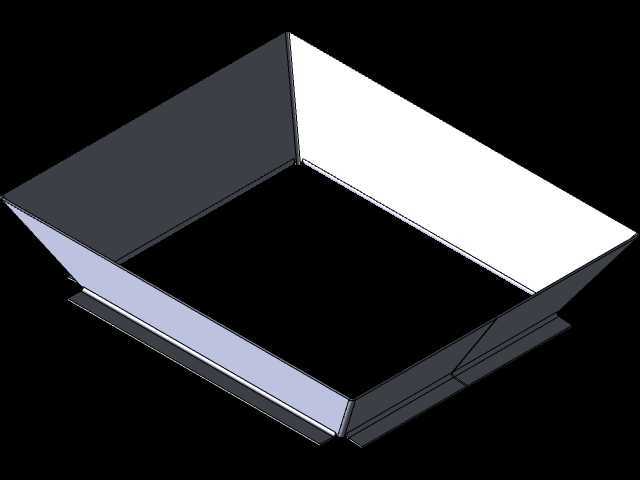

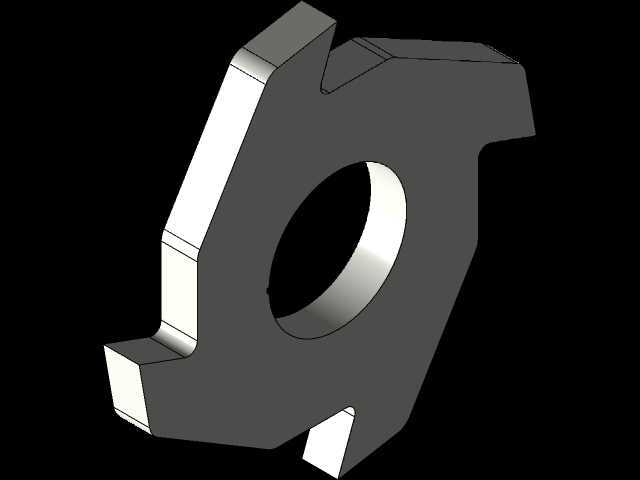

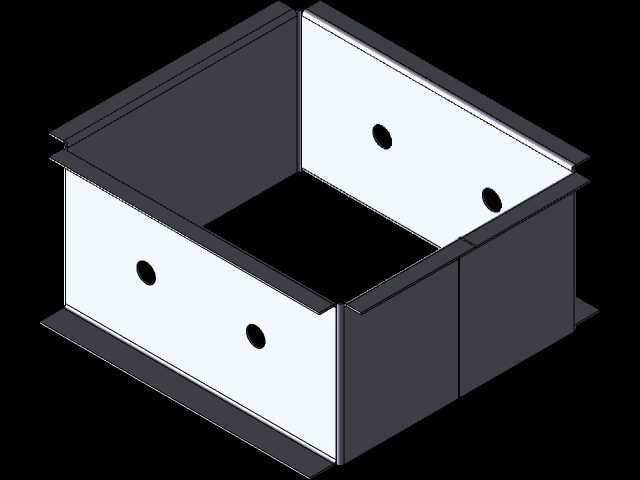

　　从实际作业逻辑来看，设备顶部采用扩口式进料斗设计，上宽下窄的敞口结构能够扩大进料承接范围，投放废纸时不需要精准对准窄口，纸张靠自重就能顺利滑入下方的撕碎腔，避免进料卡滞、物料飞溅的问题；进料斗采用薄钢板折弯拼焊的结构，内壁做光滑过渡处理，没有突出的棱角与螺栓头，不会出现纸张勾挂残留的情况。撕碎腔核心是两根平行布置的刀轴，轴上交错安装带凸刃的撕碎刀片，两根刀轴通过外侧的一对啮合直齿轮实现反向同步转动，刀片刃口相互交错形成剪切副，纸张进入两轴间隙后，会被相向转动的刀片勾住、撕扯、剪切，最终破碎成条状碎纸从下方出料口排出，这种低速剪切的破碎方式噪音低、粉尘少，不会像高速碎纸机那样出现纸屑飞溅的问题，很适合教学演示环境使用。

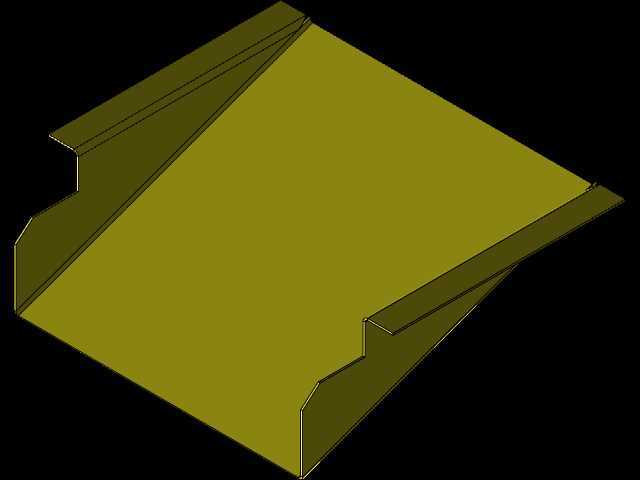

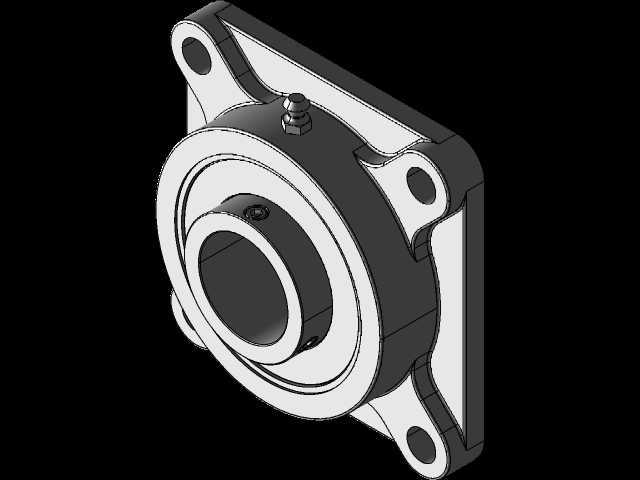

　　设计过程中优先考虑了结构的易加工性与装配便捷性，所有板材零件都采用常规的激光切割、折弯工艺即可加工，轴类零件采用普通圆钢车削加工，齿轮选用标准模数的直齿圆柱齿轮，不需要定制特殊非标零件，院校金工实训场景下就能完成大部分零件的加工与整机组装。刀轴两端采用带座轴承支撑，轴承座直接通过螺栓固定在撕碎腔的侧壁板上，装配时可以通过调整轴承座的安装位置来保证两轴的平行度，确保齿轮啮合间隙合理、刀片剪切间隙均匀，避免出现卡滞、啃刀的问题。撕碎腔下方设置倾斜布置的导料板，破碎后的纸屑会沿着导料板滑向设备前侧的出料口，方便承接收集，不会在机架内部堆积残留。

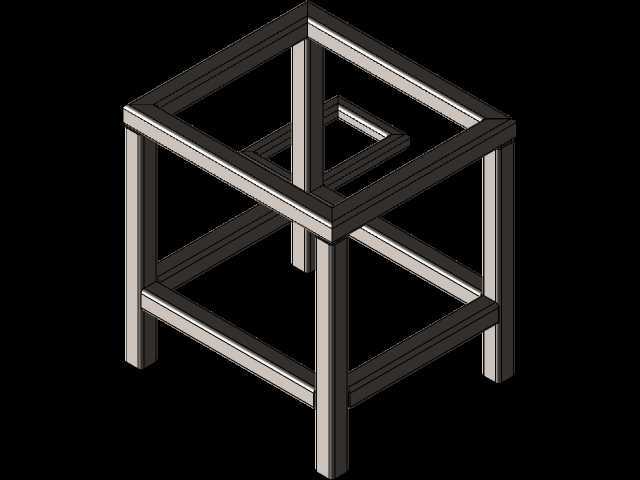

　　设备下部采用方管焊接的框架式机架，四根竖直方管作为主支撑腿，上下两层水平方管框做横向连接，形成稳定的框式结构，既能够承受上方撕碎机构、传动部件的重量，也能抵抗齿轮传动、刀轴作业时产生的振动，保证设备运行时的稳定性；机架支腿底部可以选配橡胶减震垫，放置在实训台或者地面上时不会划伤接触面，还能进一步降低运行振动带来的噪音。

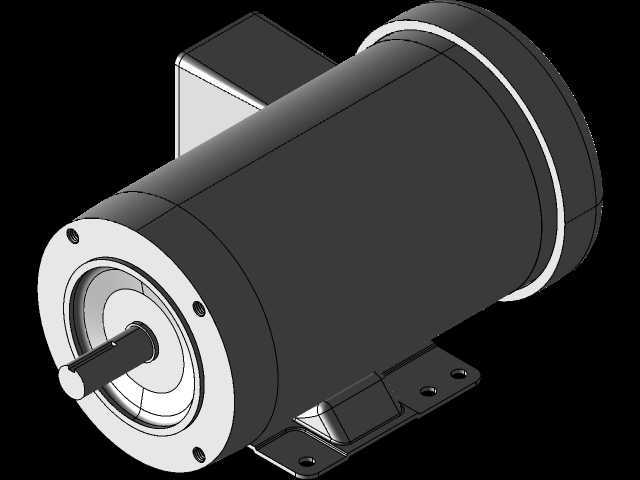

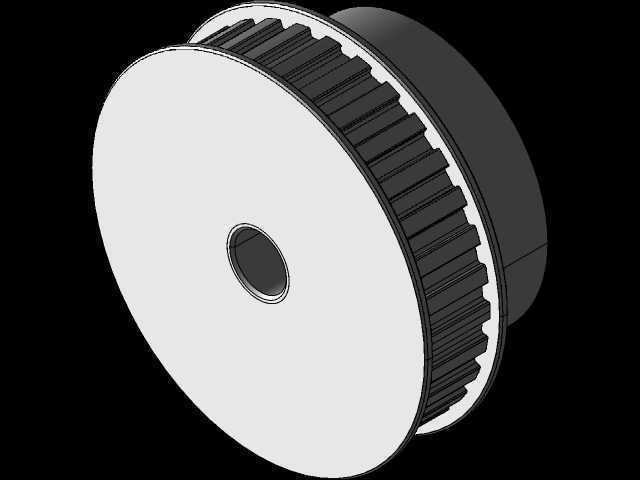

　　从安装边界来看，这款设备整体尺寸紧凑，不需要专门的固定地基，直接放置在平整的工作台或者地面上即可使用，进料口高度符合人体站立操作的舒适区间，不需要弯腰或者抬手过高就能完成纸张投放；设备侧面预留了动力输入接口，可以根据实际需求配套手轮做手动演示，也可以连接小型减速电机做电动驱动，适配不同的教学演示或者实际使用需求。整机结构没有复杂的曲面造型，所有零部件都具备完整的装配关系，在三维建模过程中可以清晰展示从零件建模、子装配体组装到总装配的完整流程，还能通过运动仿真模拟刀轴转动、纸张破碎的作业过程，帮助学习者理解双轴剪切破碎的核心原理，也可以作为小型破碎设备设计的参考原型，拓展应用到小型塑料边角料、薄型废物料的破碎场景中。
