手动螺旋台式夹紧工装台虎钳结构

项目分类:虎钳 发布时间:2024-11-24 ID:807250
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构
  • 手动螺旋台式夹紧工装台虎钳结构

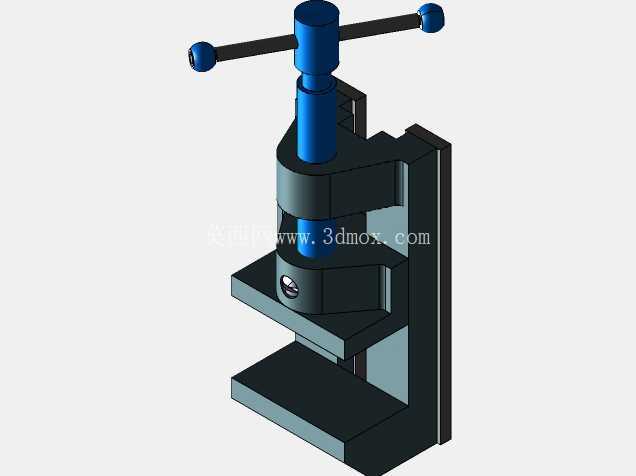

  这套手动螺旋台式夹紧工装属于钳工工位、小型装配线和维修作业中常见的基础夹持设备,整体采用立式C形机架配合丝杠加压的结构形式,主要用于把工件稳定固定在工作台面附近,使后续锉削、钻孔、攻丝、轻量压装、部件拆解或手工修配能够在受控姿态下完成。与普通平口虎钳相比,该结构的加压轴线沿竖直方向布置,工件放置在下部水平承压平台上,操作人员通过转动顶部横杆带动丝杠下行,由压头对工件施加垂直夹紧力,适合板件、垫块、小型轴套、冲压半成品以及需要从上方向下约束的零件。

  从实际工位布置看,这类夹具常出现在维修间、工装试制区、教学实训中心和小型零部件装配单元。现场使用时,工件先放在底部承压台面上,调整位置使受压区域对准压头中心,再旋转横杆,丝杠通过螺纹副将旋转运动转化为直线进给。压头接触工件后继续施加力矩,机架的C形开口承受张开趋势,后侧立壁和底部平台形成封闭传力路径,把夹紧力传回工作台或机架自身。该传力方式结构直观、制造成本低、维护点少,对没有气源或液压源的零散作业场景尤其适用。

  模型在结构表达上保留了台虎钳类工装的关键功能件:顶部横杆用于增大力臂,使操作人员能用较小的手部力矩获得较大的轴向夹紧力;中部圆柱丝杠承担主要承载和进给功能;压头区域负责与工件接触并传递压力;C形机架提供作业开口和刚性支撑;底部平台给出放置基准。横杆两端设置膨大端头,可降低操作时手部滑脱的概率,也便于在需要较大夹紧力时双手施力。丝杠与机架之间通过螺纹配合实现自锁倾向,当停止转动后,夹紧位置可在一定载荷下保持,不必额外设置锁紧件。

  设计思路上,该类工装优先考虑的是夹持可靠性、操作可达性和机架刚度之间的平衡。C形开口前方和侧方保持开放,方便工件取放,也便于观察压头与工件的接触状态;后侧采用较高立壁连接上部丝杠支承区和下部底座,使夹紧反力尽量沿连续壁面传递。底部平台需要具备足够厚度,以承受压头向下作用后工件对台面的局部压应力;上部丝杠安装区则要保证螺纹孔或螺母座的同轴度,避免压头下行时出现明显偏摆。若用于批量工装,还可在压头下端更换橡胶垫、V形块、压块或定位销,以适应不同外形零件。

  外形边界方面,模型整体呈竖向布置,最高点为横杆和丝杠组件,宽度方向主要由横杆两端决定,深度方向则由C形机架和底部平台控制。安装到工作台时,需要在高度方向预留横杆整周旋转空间,尤其上方不能有管线、灯架或设备横梁干涉;左右方向应留出操作人员握持和转动横杆的空间;前方开口处要保证工件能够水平送入,底部平台周围也应预留取放工具和清理切屑的位置。若通过螺栓固定在工作台上,底座连接孔应靠近刚性支撑区域,避免夹紧时整机倾覆或台面局部变形。

  从建模和选型角度看,该结构适合用来演示螺旋夹紧原理、C形机架受力路径以及手动工装的基本组成。丝杠直径、螺距、横杆长度和机架截面尺寸共同决定夹紧能力:螺距较小可提高力放大效果并增强自锁性,但进给速度较慢;横杆加长可提高输入力矩,却会增加操作空间;机架壁厚增加能提高刚度,也会带来重量和成本上升。工程应用中需要结合工件承压能力、操作频率和现场空间综合确定这些参数。对于脆性零件,应控制施加力矩或在压头处增加软垫,防止局部压伤;对于反复使用的工位,则应关注螺纹副润滑、压头磨损和机架连接松动等维护要点。
