螺旋进给式小型台虎钳结构设计

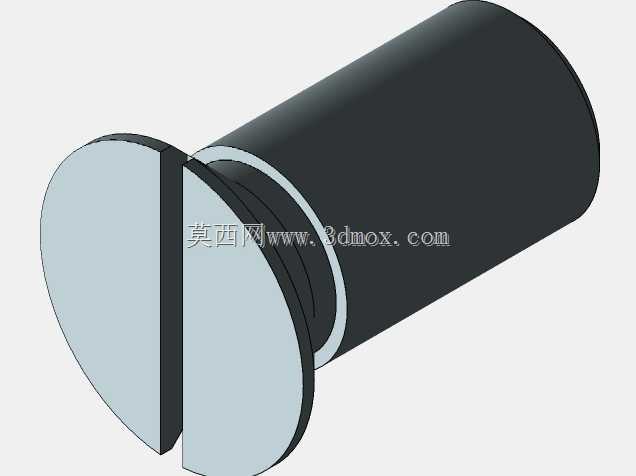

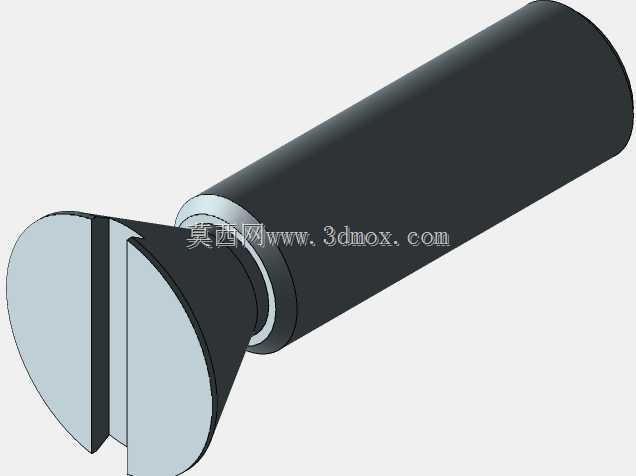

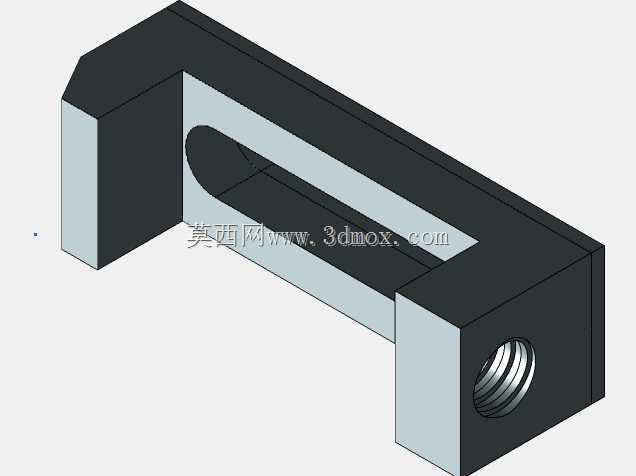

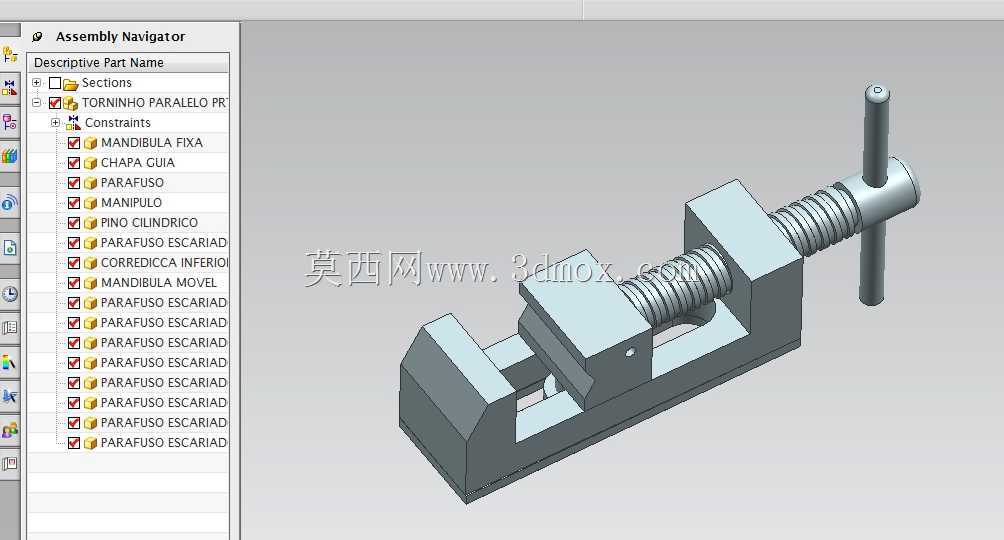

　　这款手动螺旋夹紧工装，是钳工工位、小型零件检测工位、精密装配工位常用的夹持类工装，日常作业中可承担小型金属件、塑料件的铣削辅助定位、钻孔夹持、零件修配、尺寸检测时的工件固定需求，相比大型机用虎钳，它的整体结构更紧凑，占用工作台面的安装面积更小，适合桌面级作业场景使用。从结构设计逻辑来看，它采用了经典的丝杠螺母传动方案，固定钳身作为整个工装的承载基体，底部预留了与工作台面连接的安装孔位，可通过螺栓直接固定在木质或金属工作台的台面上，安装边界清晰，不需要额外定制转接板就能适配多数常规钳工台的安装孔距。

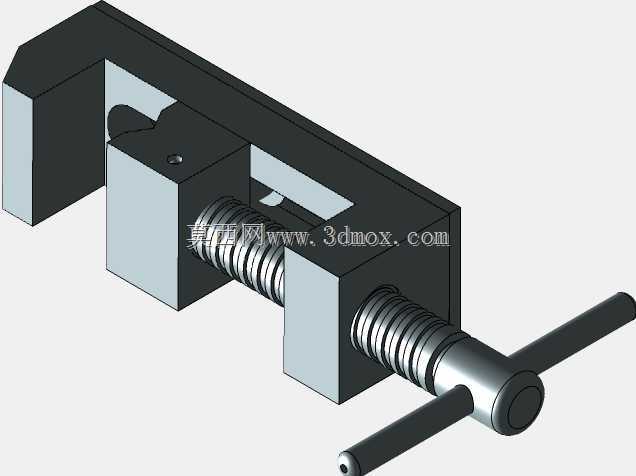

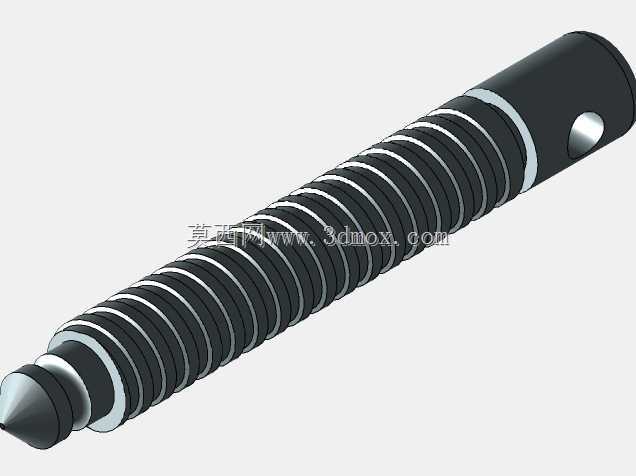

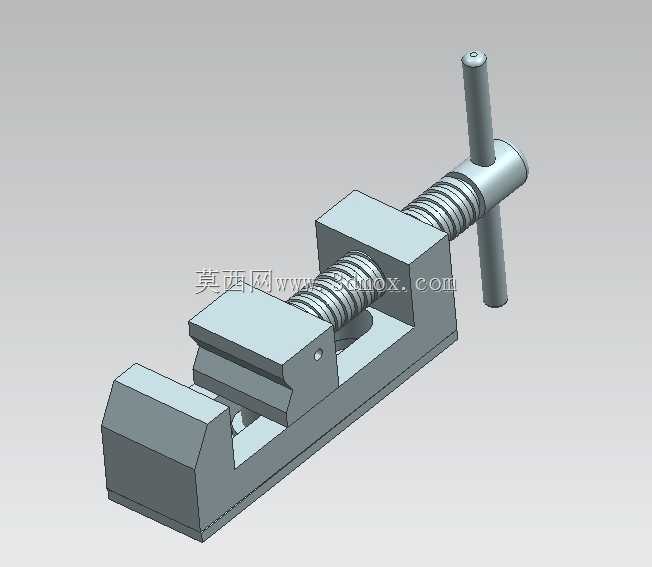

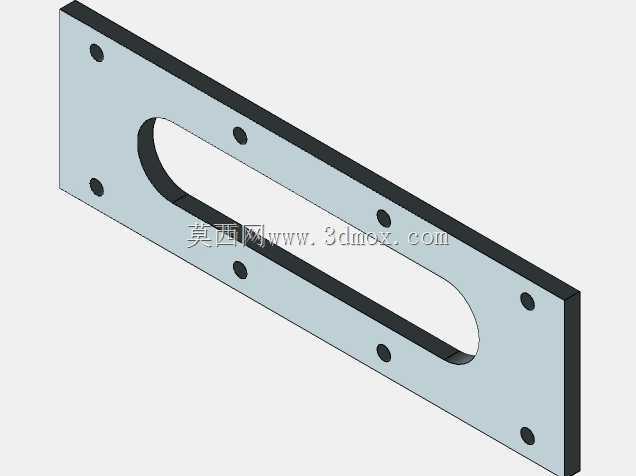

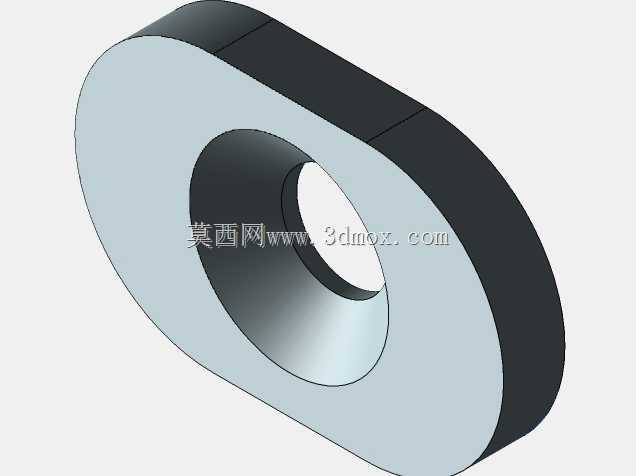

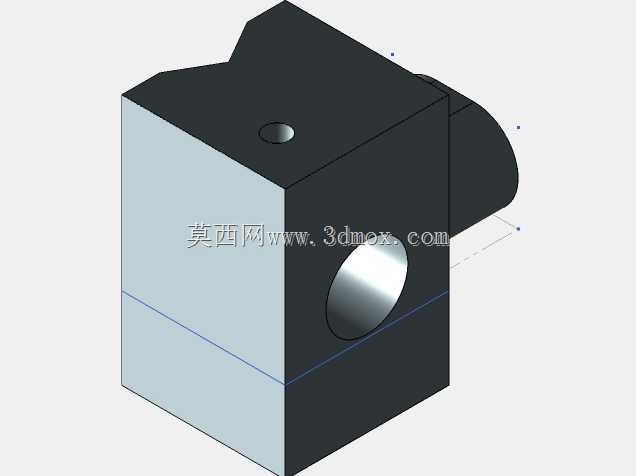

　　活动钳身通过导轨结构与固定钳身配合，丝杠一端与活动钳身做周向固定、轴向可相对转动的连接，配合固定在钳身尾部的螺母副，转动顶部的T型手柄时，就能带动活动钳身沿导轨方向做直线进给运动，实现钳口的开合与夹紧动作，钳口部位预留了可更换钳口板的安装位，日常使用中如果钳口磨损或者需要夹持特殊表面的工件，只需要更换对应材质的钳口板即可，不需要更换整个钳身，能有效降低工装的维护成本。

　　设计过程中对导轨的配合间隙做了针对性优化，既保证活动钳身进给过程无卡滞，又能避免间隙过大导致夹持时工件出现角度偏移，丝杠的导程选择兼顾了进给效率与夹紧力，转动手柄一圈的进给量适中，既不会因为导程太小导致开合行程调整效率过低，也不会因为导程太大导致夹紧力不足、作业中工件松脱。T型手柄的长度经过力学核算，普通操作人员手动施加作用力时，就能在钳口处产生足够的夹紧力，满足常规轻载加工作业的夹持需求，同时手柄的两端做了圆滑过渡处理，避免操作过程中划伤手部。整体外形采用方正的一体式铸造型腔结构，固定钳身的夹持基准面与导轨运动方向保持严格的平行度公差，保证夹持工件时，工件的基准面与钳身基准对齐，减少装夹带来的定位误差。

　　这类小型虎钳除了常规钳工场景使用，也可配套在小型台钻、轻型砂轮机等设备的工作台上，作为辅助夹持工装使用，它的整体重量控制合理，既保证了夹持时的整体刚性，不会因为夹紧力作用出现钳身变形，也方便在需要转移作业位置时进行搬运。钳身的排屑空间做了预留，加工过程中产生的切屑不会堆积在导轨配合面内，日常清理只需要用毛刷清扫导轨缝隙即可，不需要频繁拆解工装进行维护，能有效降低日常使用的维护工作量。
