手动螺旋压紧式台虎钳结构设计方案

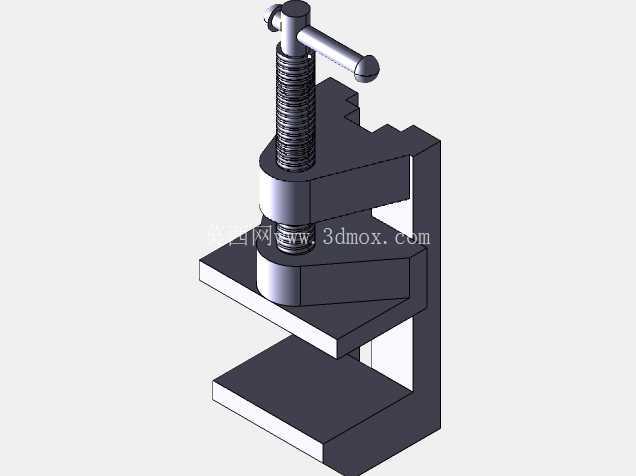

　　在机械加工、钳工装配、小型工件维修等作业场景中，手动夹紧类工装的应用覆盖从单件小批量修配到生产线旁临时装夹的各类环节，这款螺旋压紧式台虎钳的结构设计，完全围绕现场装夹的刚性需求与操作便捷性展开。不同于常见的平口钳结构，该台虎钳采用C型开放式机架作为主体承载结构，机架下部为固定支撑底座，上部伸出的悬臂段集成螺旋进给机构，这种布局的优势在于，装夹作业时工件可从机架开口的三个方向送入，不受传统平口钳两侧导轨的空间限制，针对高度尺寸较大、外形不规则的异形工件装夹适配性更强。

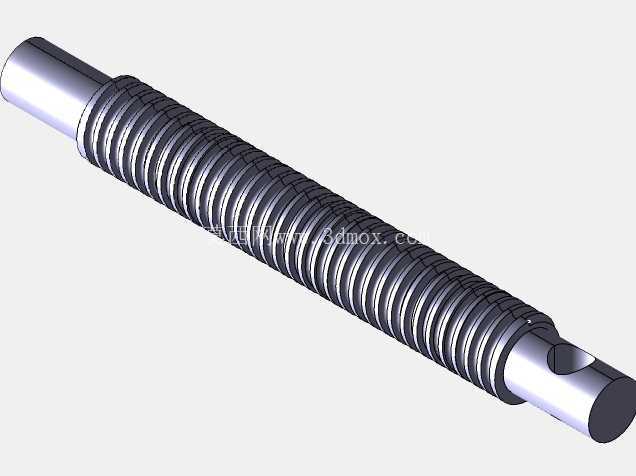

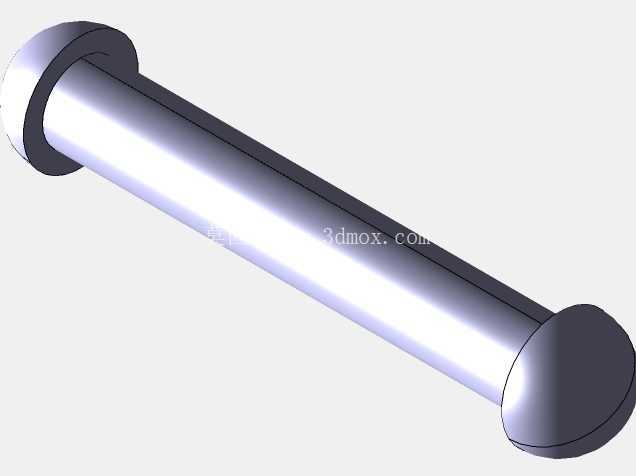

　　从功能特性来看，核心夹紧单元采用梯形传动丝杠配合圆柱型压头的结构，梯形丝杠的自锁特性可以保证夹紧后不会因作业过程中的振动出现松脱，压头与丝杠端部采用活动铰接设计，夹紧过程中压头可随工件表面的微小倾斜自动调整贴合角度，避免局部点接触导致的工件压痕或夹紧力不足。操作端采用T型转动手柄，手柄长度经过力臂核算，操作人员单手施加常规握力即可输出足够的夹紧力，应对有色金属件、小型钢件的锉削、钻孔、轻度打磨等作业完全足够，不会出现夹紧力不足导致的工件移位问题。

　　设计过程中首先对机架的受力变形做了针对性优化，C型机架的拐角位置采用大圆弧过渡结构，避免直角处的应力集中，机架的壁厚根据最大夹紧载荷下的挠度计算取值，保证在满负载夹紧时机架悬臂端的变形量控制在0.1mm以内，确保装夹刚性。丝杠的行程设计预留了足够的装夹空间，可覆盖常规小型工件的装夹厚度范围，压头的工作面做了滚花防滑处理，增大与工件表面的摩擦力，同时压头可拆卸更换，针对不同材质的工件可更换铜质、尼龙材质的软质压头，避免夹伤已加工表面。

　　安装边界方面，底座采用平板式结构，底部平面加工有定位槽，既可以通过螺栓直接固定在钳工工作台的台面上，也可以配合压板实现临时位置的固定安装，整体外形尺寸紧凑，不会占用过多工作台面空间，机架的开口宽度与丝杠行程做了匹配设计，保证在最大开口状态下丝杠仍有足够的啮合长度，不会出现传动卡滞或丝杠脱出的问题。日常维护层面，梯形丝杠的外露部分预留了润滑注油位置，定期加注润滑脂即可保证传动顺畅，整体结构没有易损的复杂零部件，长期使用的维护成本极低。

　　在实际应用中，这类台虎钳除了常规的钳工工位使用，还可适配小型钻床、砂轮机等设备的旁侧装夹需求，针对小批量多品种的加工场景，无需复杂调整即可快速完成工件装夹，相比气动、液压类夹紧工装，无需外接动力源，部署位置不受气源、电源限制，移动灵活，适合维修车间、户外抢修、教学实训等多种场景使用。结构上所有零部件均采用常规机械加工工艺即可制造，零件的加工精度要求适中，没有特殊的工艺难点，适合小批量生产加工，装配过程也无需专用工装，按照装配顺序依次完成机架、丝杠、手柄、压头的组装即可投入使用，装配后丝杠的转动阻尼均匀，无卡滞、无轴向窜动，夹紧动作顺畅可靠。
