球窝铰接可调长度悬臂式手机承托支架

　　这款带球窝铰接结构的可变长度移动承托支架，核心定位是桌面工位、产线质检台、设备操作旁侧的移动端可视化辅助支撑场景，在工业现场中，一线操作人员常需要将手机固定在视线平齐位置，用来对照电子作业指导书、拍摄装配工序记录、扫码核对物料批次，或是在调试小型设备时同步查看手机端的参数通讯界面，普通固定式手机支架要么俯仰角度调节范围有限，要么支臂长度无法适配不同工位的纵深距离，这款支架的结构设计恰好针对这类实际痛点做了对应优化。

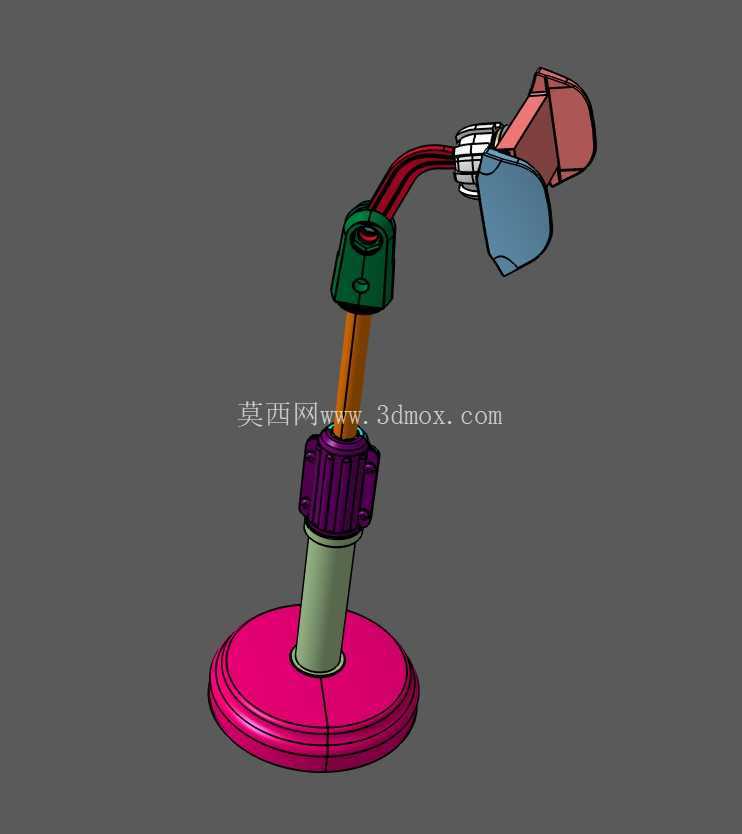

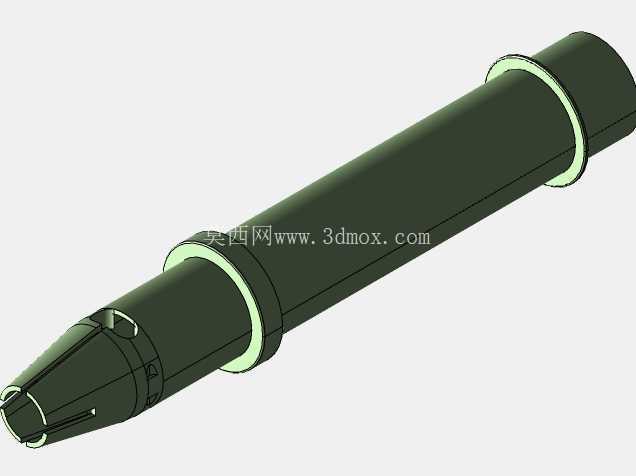

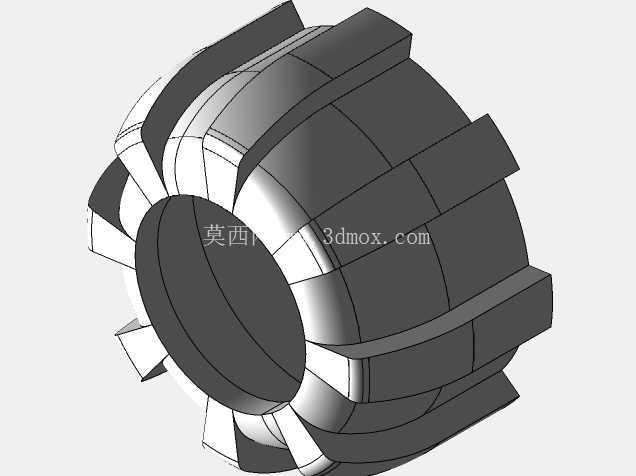

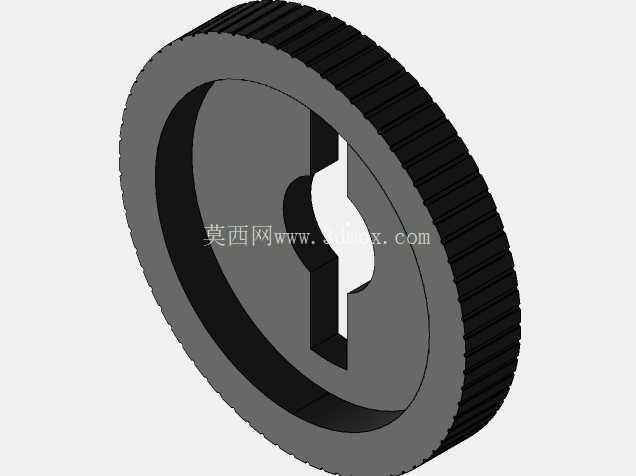

　　从整体结构拆分来看，底部采用大直径圆盘配重底座，圆盘底面预留了防滑胶垫的安装槽位，底座整体直径设计为180mm，厚度12mm，配重腔内部可灌注铸铁配重块或者直接采用锌合金压铸成型，保证支架在悬臂完全伸出、夹持端挂载最大重量手机时，整体重心投影始终落在底座支撑边界以内，不会发生侧翻倾覆。底座中心向上衔接固定导向立柱，立柱采用两段式同轴套管结构，下段为固定在底座上的固定衬套，上段为可沿轴向滑动的升降杆，两段套管之间配置了滚花锁紧旋钮，旋钮内部嵌套尼龙锁紧衬套，松开旋钮时升降杆可沿轴向自由伸缩，调整到合适高度后旋紧旋钮，衬套抱紧升降杆外壁即可锁定当前长度，升降行程预留120mm调节区间，可适配不同坐姿、不同工位台面高度的视线差。

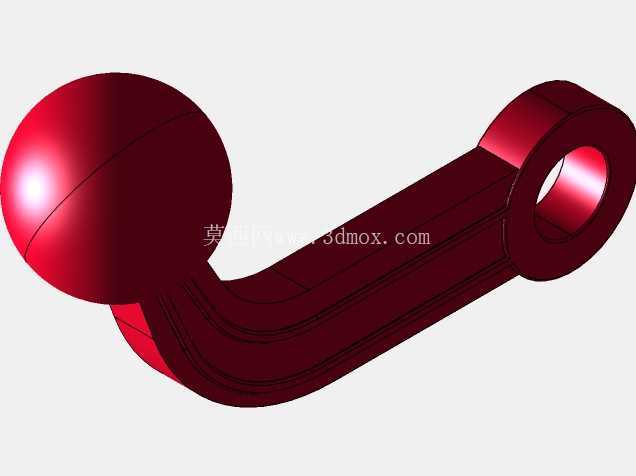

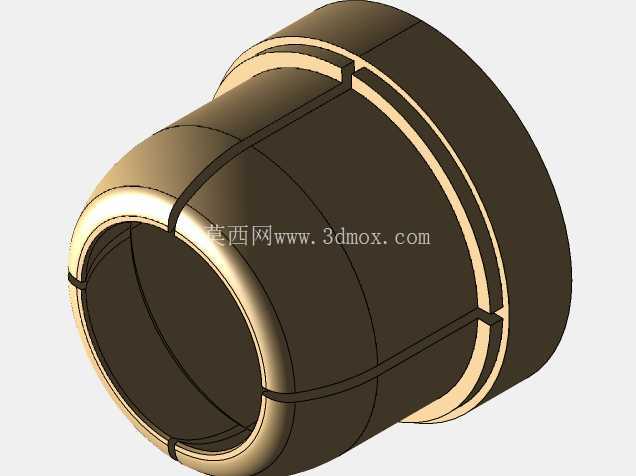

　　升降杆顶端衔接的是球窝万向调节接头，球头部分采用包覆式橡胶衬套窝座，外侧搭配绿色的锁紧压盖，当松开压盖的锁紧间隙时，前端支臂可绕球心实现±45°范围内的任意角度偏转，既可以水平旋转调整朝向，也可以俯仰调整屏幕倾角，甚至可以小幅度侧摆调整横屏竖屏的切换角度，调整到位后旋紧压盖，球窝衬套产生的预紧摩擦力即可完全锁定支臂姿态，不会因为手机自重或者轻微台面震动发生角度滑移。

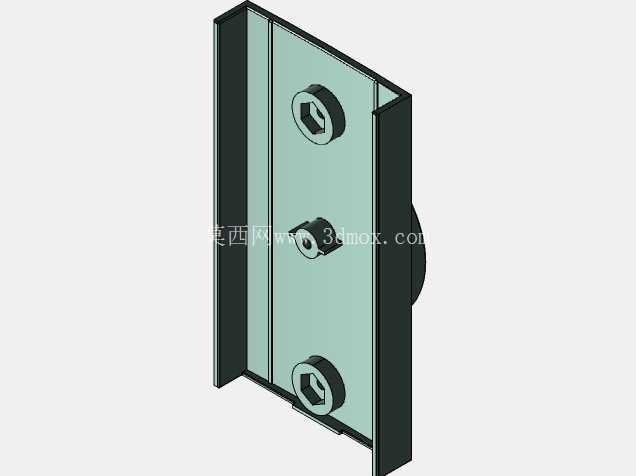

　　前端支臂采用可微弯定型的金属鹅颈管搭配外层防护套，鹅颈管长度设计为160mm，可在小范围内手动弯折调整末端夹持位的相对位置，弥补刚性支臂调节的盲区，支臂末端连接手机夹持组件，夹持组件分为前后两个限位托板，后侧托板为硬质工程塑料材质，靠后侧抵住手机背部，前侧为可开合的弹性卡扣托板，托板内侧粘贴软质防滑硅胶垫，夹持开口的调节范围覆盖55mm到95mm宽度，可兼容主流尺寸的智能手机，夹持状态下手机侧边的按键、充电接口、扬声器开孔都不会被托板遮挡，满足边充电边长时间展示画面的使用需求。

　　安装边界方面，这款支架除了可直接放置在水平台面上使用之外，底座底面还预留了四个M4螺纹安装孔，用户可根据使用场景额外搭配抱箍或者L型安装角码，将支架固定在设备机架型材、流水线工作台侧边或者检测设备的立板上，固定孔的孔距按照标准30系列铝型材的槽间距设计，不需要额外打孔即可直接适配工业铝型材机架的安装位。

　　设计过程中所有运动配合面都预留了合理的装配间隙，球窝接头的球头表面做了抛光处理，降低转动时的卡滞感，锁紧件的滚花外圈做了防滑纹路，操作人员戴劳保手套也可以顺利旋紧松开，所有外露的结构棱边都做了R2以上的圆角倒钝，不存在尖锐刮手的边角，整体结构没有复杂的精密传动零件，加工和装配难度低，维护时只需要定期在锁紧衬套位置涂抹少量润滑脂即可长期保持调节手感，既可以作为工业工位的辅助工装使用，也可以适配日常桌面直播、居家观影的民用支撑需求。
