钣金拼装立式带锁储物柜体结构

　　这款立式金属储物柜体采用薄金属板弯折拼装的工艺路线完成整体搭建，在车间工位旁、小型设备运维间、实验室工具存放区这类场景里十分常见，主要用来收纳零散工装、小型检测配件、专用作业工具或者需要上锁管控的小件物料，避免敞开存放带来的磕碰、遗失或者无关人员随意取用的问题。

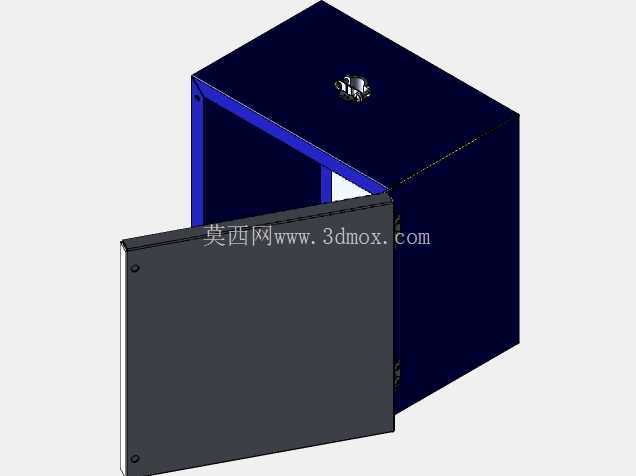

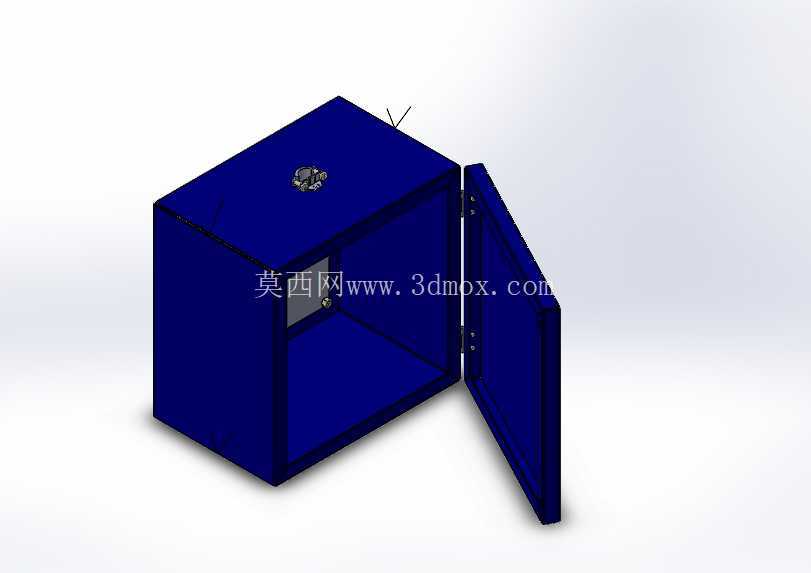

　　从实际使用的边界条件来看，这类柜体常放置在生产线边的空余工位、设备夹层的操作侧或者检修通道旁，整体占地偏向小尺寸方正布局，不需要预留过大的侧向抽拉空间，仅需在柜门开启侧留出门扇完全翻开的操作距离即可，门扇采用侧边铰接的外开形式，开启后内部储物空间完全敞露，取放高度适配成年作业人员站立操作的抬手范围，不需要额外垫高或者俯身探入。柜体顶部预留了锁具安装位，锁体嵌入顶板对应开孔，锁止机构联动柜门的限位结构，柜门闭合后可直接通过顶部锁孔完成锁闭，不需要额外加装外挂挂锁，外观整洁同时避免外挂锁具突出勾挂周边管线。

　　结构设计上全程遵循钣金加工的工艺逻辑，所有围板、门板、内部承托部件都由标准金属板材经激光切割、数控折弯成型，相邻板件之间通过预设的拼接定位边配合紧固件完成组装，不需要复杂的铸造或者机加工工序，加工门槛低、量产一致性好。柜体的棱角处都做了折弯翻边处理，既提升了薄板材的整体刚性，避免大面积薄板出现共振凹陷，也消除了 raw 板材的锐边，防止作业人员取放物品时被割伤。柜门和柜体侧框之间采用外露式铰接件连接，铰接位置的安装孔在钣金折弯阶段就预先加工完成，装配时直接对位锁付即可，后期如果门扇出现开合偏移，也可以直接松开铰接紧固件调整对位间隙，维护拆装十分方便。柜门内侧没有多余的突出结构，闭合后和柜体边框的贴合面预留了均匀的密封间隙，既可以防止日常清扫的飞溅水、车间浮尘大量进入柜内，也不会因为钣金件的加工公差出现门扇关合卡滞的问题。

　　内部空间为整舱无隔断的大开间布局，用户可以根据自身存放物品的尺寸，后续自行加装分层搁板或者分区格挡，原始结构没有预设固定的隔层焊点，给现场二次改造留出了足够自由度。柜体的底部为整面封闭钣金底托，承托重量均匀分散到四周的侧板折边上，放置在地面时不需要额外焊接支撑脚，直接平稳落地即可，若现场需要垫高防潮，也可以在底框四角预留的安装位上加装可调支脚或者移动脚轮，适配不同的工位布置需求。

　　建模过程中所有钣金件都保留了真实的折弯系数、板材厚度和拼接搭接关系，没有做无意义的实体合并简化，设计者可以直接查看每一块板件的展开轮廓、开孔位置和折边角度，也可以基于现有结构修改板材厚度、调整柜体长宽高比例、更换锁具规格或者增减门板的加强压筋，衍生出不同储物容量的同系列柜体。在做生产线布局规划时，这款柜体的三维模型可以直接导入工位装配场景，核对柜门开启范围和周边设备、通道的安全距离，避免现场安装后出现门扇打开遮挡通行路径、和相邻设备外壳发生干涉的问题。针对有防腐、防静电需求的使用场景，也可以在现有钣金结构基础上调整表面处理工艺，比如喷涂防静电塑粉、做镀锌防锈层，结构本身不需要做大幅改动，就能适配电子车间、化工取样间等不同的作业环境。
