一字槽沉头紧固螺钉三维数模

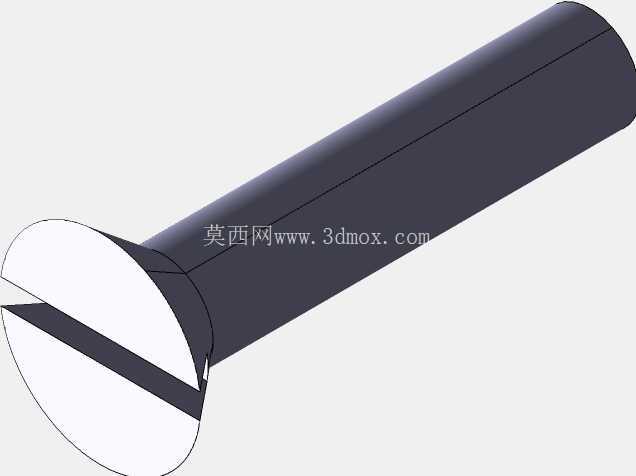

　　这款一字槽沉头螺钉的三维数模，完整还原了沉头紧固件的全部结构特征，数模中螺杆部分采用等直径圆柱光杆加末端螺纹段的结构形式，头部为90度标准沉头锥面，锥面顶端开设贯通式一字开槽，槽口两侧保留平整的旋合受力面，槽底做圆角过渡处理，避免旋拧时应力集中导致槽口崩裂。从实际设备装配场景来看，这类沉头螺钉大量应用在阀门阀盖与阀体的贴合面、仪器仪表外壳拼接面、自动化设备钣金护板的沉孔工位，安装时螺钉头部完全沉入工件预制的锥形沉孔内，装配完成后工件外表面无凸起结构，不会干涉后续部件的滑移、贴合动作，也能避免外露螺头剐蹭操作人员、管线外护层。

　　在阀门配套的装配场景中，减压阀的中法兰端盖、调节组件盖板经常选用这类沉头螺钉：端盖预制的锥形沉孔与螺钉锥面完全贴合，锁紧后锥面会形成径向挤压力，既可以分散螺钉头部的压紧应力，避免薄型阀盖被螺头压出局部凹陷，还能辅助实现接合面的密封预紧，相比外露圆柱头螺钉，沉头结构不会在阀门外侧形成凸起积污死角，设备运维擦拭、外部保温层包覆时都更加顺畅。建模过程中优先还原了装配干涉校验的核心边界：沉头锥面的锥度公差、头部总厚度、螺杆有效长度、一字槽的槽宽与槽深都按照通用紧固件的装配逻辑搭建，数模中螺杆轴线与沉头锥面的同轴度、头部端面与螺杆轴线的垂直度都做了结构约束，导入装配体后可以直接模拟螺钉穿入沉孔、螺纹旋入基体螺孔的完整行程，校验沉孔深度是否足够容纳螺钉头部、螺杆末端是否会穿透基体薄壁、旋拧一字槽时螺丝刀操作空间是否存在周边部件干涉。

　　这类螺钉的选型设计阶段，结构工程师需要同步核对三个核心尺寸边界：首先是沉头的最大外径，必须和工件预制沉孔的上口直径匹配，锥面贴合率要达到七成以上，避免锁紧时螺钉头部偏斜；其次是螺杆有效长度，旋入基体螺纹孔的啮合长度要满足螺纹公称直径的1.5到2倍，薄型钣金件场景还要搭配压铆螺母使用，防止螺纹滑牙；第三是一字槽的槽深，既要保证螺丝刀头完全嵌入传递扭矩，又不能槽深过深削弱沉头头部的结构强度，频繁拆装的工位还要在槽口边缘做微小倒角，减少螺丝刀头滑出划伤工件表面。

　　和十字槽沉头螺钉相比，一字槽结构对螺丝刀的适配性更强，现场运维即使没有专用十字批头，使用普通平口螺丝刀也能完成拆装，在老旧设备检修、户外工况临时抢修的场景下适用性更强；但一字槽的旋合受力面仅分布在槽的两侧，大扭矩锁紧时更容易出现槽口打滑，所以这类螺钉通常用在公称直径M8以下、预紧力矩要求不高的轻载紧固工位，比如仪表外壳固定、铭牌安装、非金属盖板拼接这类场景。数模的结构细节也兼顾了机加工工艺的实际合理性：沉头锥面和螺杆衔接的位置做了退刀槽结构，避免车削加工时刀具在根部产生应力集中棱线，螺杆末端做了45度倒角，方便装配时快速对准螺孔，一字槽的槽底圆角和实际铣削加工的刀具圆角匹配，不会出现数模结构尖锐、实际加工无法成型的问题。在整机装配的干涉校验环节，把这款螺钉数模导入阀门总成后，可以清晰看到螺钉头部沉入沉孔后，阀盖外侧的剩余平面间隙完全满足后续接管、保温层安装的要求，不会出现螺头突出导致部件无法贴合的问题；同时数模也能用来指导工装设计，比如自动锁螺丝机的批头定位结构，可以参照一字槽的槽宽、槽深参数设计导向套，避免锁付时批头滑出损伤工件表面。
