CRT显示设备六千伏反激高压包结构

　　CRT显像管显示设备在整机工作时，需要在阳极形成稳定的直流高压，才能让电子束获得足够加速能量，完成屏幕荧光粉的激发成像。普通工频电源变压器受体积、匝数比和工作频率限制，很难在紧凑空间内直接输出数千伏甚至数十千伏电压，因此老式电视机、监视器、工业示波终端等设备普遍采用行扫描回路上的反激式高压发生组件。该结构把低压侧脉冲能量在开关关断瞬间通过磁耦合传递到高压绕组，再经多级整流与硅堆倍压处理，得到显像管阳极所需的高电位，同时还可兼顾聚焦极、加速极、视放供电等多路中低压输出。

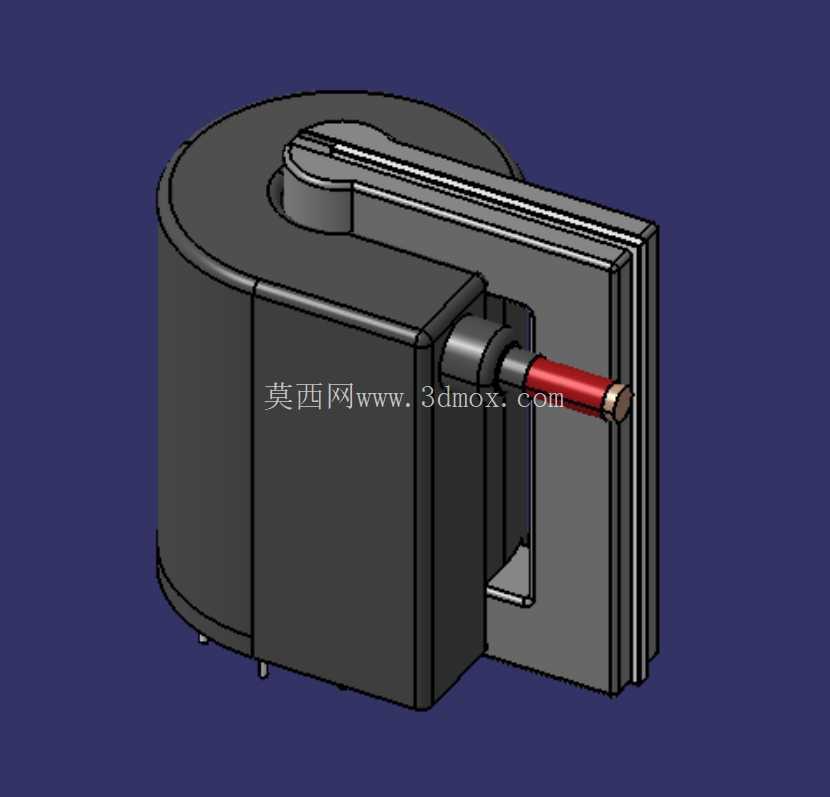

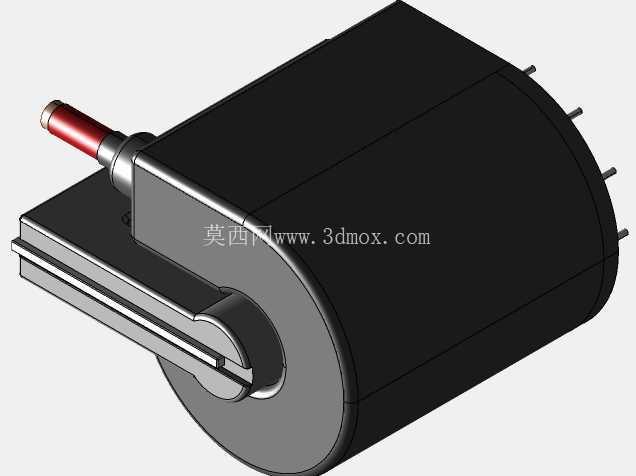

　　从整机布置来看，这类组件通常安装在主板靠近显像管管颈或阳极帽走线的一侧，外部需要预留高压引线的弯曲半径和绝缘爬电距离。模型中可见主体由环形磁芯、绕组骨架、灌封壳体、低压插针和侧向高压引出端组成。磁芯并非简单外露装配，而是与线圈一起被封装在近似圆柱与矩形结合的绝缘外壳内，这种外形不是单纯为了造型，而是为了在有限板卡空间内兼顾磁路闭合、绕组容纳、绝缘隔离和固定强度。圆柱段主要容纳主磁路与多层绕组，矩形侧壳用于布置引脚、安装基面和局部加强结构，侧向伸出的红色高压引线端部带有金属连接头，用于连接阳极高压线或高压测试回路。

　　绕组设计是该类组件的核心。低压初级绕组匝数较少，线径相对较大，承担脉冲电流输入；高压次级绕组匝数极多，通常采用分段、分层或槽式骨架绕制，以降低层间电压差，避免局部电场集中。高频脉冲下，绕组分布电容、漏感和绝缘介质都会影响波形尖峰、回扫时间及输出稳定性，因此结构建模时不能只把线圈视作普通实体，而应理解骨架槽位、层间绝缘片、绕组起止端位置以及灌封料填充区域。磁芯开隙位置、端面贴合精度和外围包封厚度，也会直接影响饱和裕度、电磁泄漏和异常发热。

　　实际安装边界方面，底部插针需要与印制板孔位对应，插针间距、伸出长度和焊接面高度决定了组件在板上的支撑状态。由于组件自身重量较大，靠近磁芯和壳体的位置通常还需设置卡扣、螺钉柱或胶固区域，防止运输振动和热循环后引脚受力。高压输出端侧向引出，走线时应远离低压信号线、调谐器和金属支架，红色绝缘层外仍需保持空气间隙，避免灰尘、潮湿环境下产生沿面放电。模型中引线端部的金属帽和绝缘过渡段，对维修替换、高压试验接线以及阳极帽装配都有实际参考价值。

　　在功能特性上，反激工作方式利用行扫描逆程的短脉冲实现能量传递，工作频率远高于工频，因此同等功率下磁芯和绕组体积可以明显缩小。高压输出并不依赖独立大功率电源，而是与显示扫描时序同步，这也是老式CRT设备能够以较小体积获得阳极高压的重要原因。与此同时，高压负载变化会影响束流和画面亮度，所以绕组、整流硅堆、聚焦电位器及防护电阻之间的匹配十分关键。结构设计中需要让高压路径尽量短而固定，减少尖锐棱角，灌封体表面避免气泡和薄壁厚差突变，这些细节在三维数模中体现为圆滑过渡、封闭壳体和明确的引线出口。

　　对于三维建模和设备逆向参考而言，该类组件的价值不在于复杂运动机构，而在于高频磁性元件与高压绝缘结构的协同。建模时应先确定磁芯闭合磁路和绕组包络，再建立外壳灌封体、安装引脚、高压引线及端部接头；装配关系上要保证磁芯对接面、骨架中心轴线、壳体包覆区域和引线出口方向一致。若用于维修教学或老式显示设备复原，还可据此检查板卡安装孔、阳极走线空间、绝缘隔离距离以及周边元件干涉。整体结构紧凑、功能集成度高，既反映了CRT时代行输出变压器的典型工程形态，也为理解高频反激变换、高压整流和电磁元件封装提供了直观的三维参照。
