带编码器减速直流驱动电机结构设计

　　在小型自动化装备、智能传动终端的动力选型环节，这类集成减速箱与编码器的直流电机，是兼顾低速大扭矩输出与转速闭环控制的核心部件，常被应用在小型输送线工位驱动、智能小车行走动力、医疗微量进给装置、办公自动化设备走纸机构、小型阀门执行器这类对安装空间、输出扭矩、转速反馈精度有综合要求的场景中。不同于普通开环直流电机仅能完成基础动力输出，该结构将减速齿轮组、直流驱动本体、增量式编码器做同轴集成设计，省去了用户自行搭配减速机构、加装反馈元件的装配调试成本，也避免了外接部件带来的安装同轴度误差、整体尺寸超差等问题。从结构设计逻辑来看，电机本体部分采用常规有刷直流电枢结构，输出轴端直接衔接行星减速级？

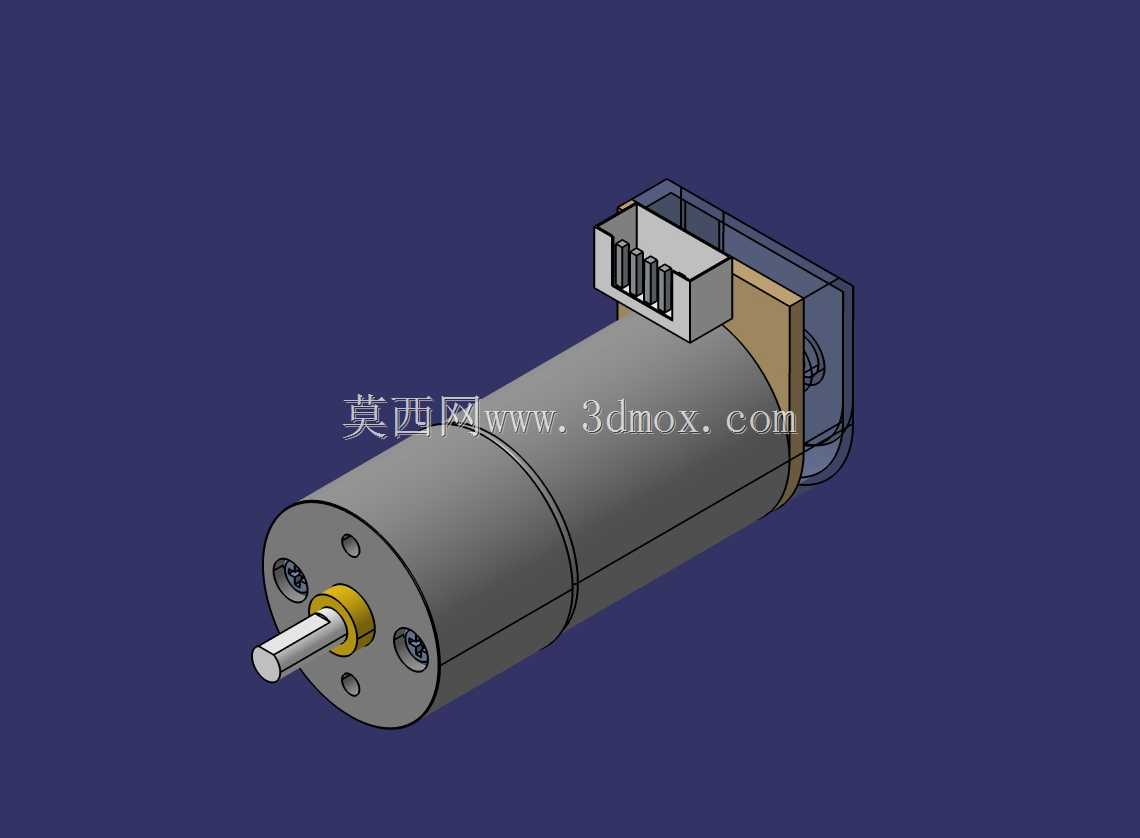

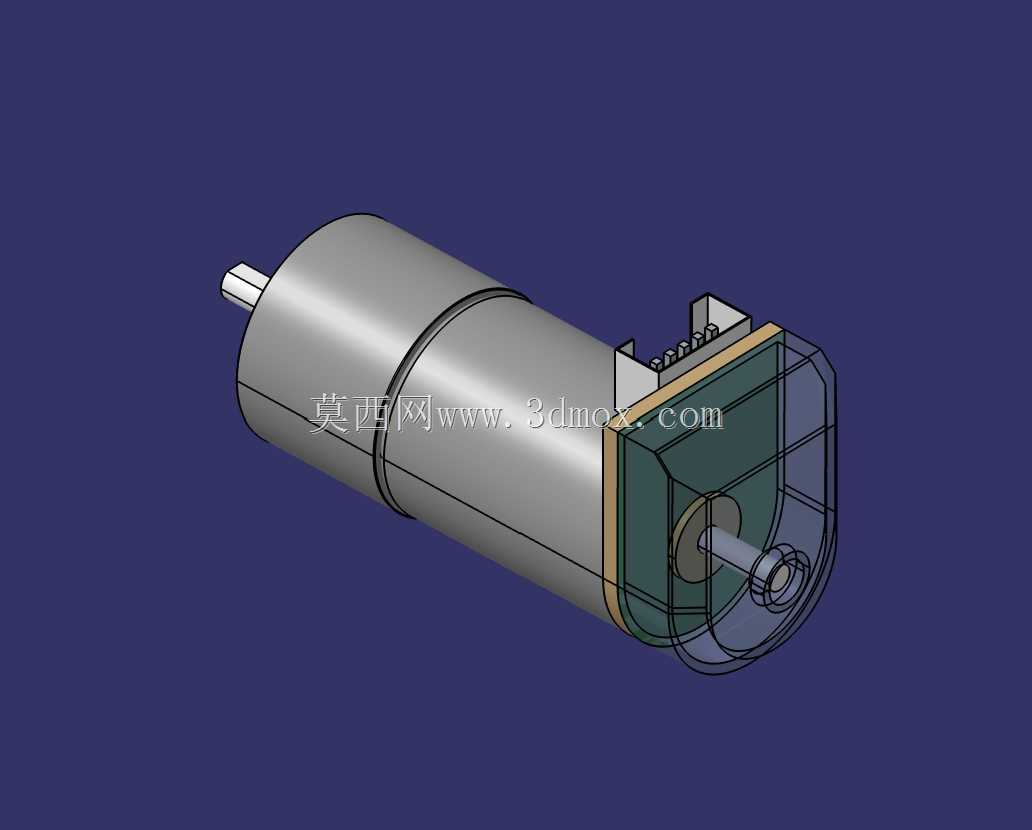

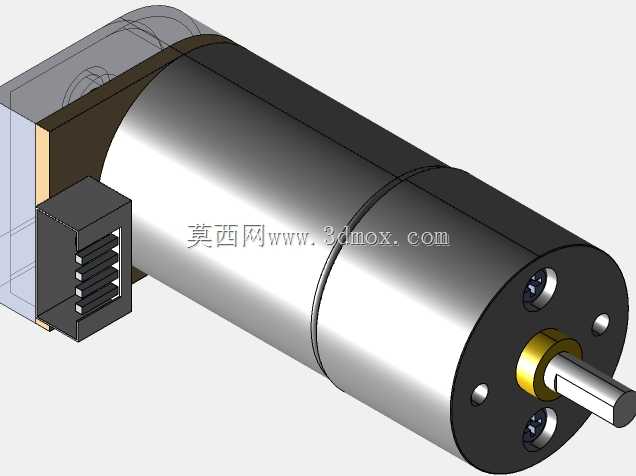

　　不对，看外形是直齿圆柱齿轮减速箱，减速箱外壳采用定位止口与电机本体端盖配合，通过周向均布的紧固螺丝完成刚性连接，保证齿轮啮合的同轴度公差控制在合理范围内，减少传动过程中的齿面偏磨、噪音过大问题。输出轴端采用金属轴伸搭配定位轴肩，轴伸直径适配常规的联轴器、同步带轮安装尺寸，轴端预留的扁位结构可以防止传动件与轴之间出现周向打滑，保证扭矩传递的可靠性。编码器部分集成在电机非输出端的尾盖位置，采用排线接插的方式输出信号，编码器码盘与电机转子轴做同轴固定，能够实时采集电机转子的实际转速、转动圈数信号，配合外部驱动电路即可实现转速闭环控制、位置精准定位，满足需要精准调速、定长输送的工况需求。在安装边界设计上，减速箱前端的安装法兰采用方形带安装孔的结构，安装孔的孔位间距、法兰定位止口的尺寸都匹配小型减速电机的通用安装规范，用户在替换同规格电机时不需要重新加工安装支架，降低设备改造成本。整体结构的径向尺寸控制紧凑，电机本体圆柱段外径与减速箱外径做平滑过渡，不会出现局部凸起干涉周边安装空间的问题，编码器部分的外罩采用透明硬质材质？不对，看模型是半透明端盖，既可以保护内部码盘与光电元件不受粉尘侵入，也能在调试时直观观察码盘的转动状态。

　　齿轮减速部分的传动比设定匹配12V供电下70rpm的输出转速，这个转速区间刚好适配多数小型自动化设备的执行端运动速度，不需要额外增加中间减速环节，输出扭矩经过齿轮组放大后，能够驱动常规的轻载执行机构完成往复或连续转动动作。在建模细节处理上，各部件的配合面都做了合理的公差预留，比如电机端盖与减速箱箱体的配合止口、齿轮与轴的配合面、轴承安装位的尺寸都符合机械加工的公差要求，不会出现建模时的干涉问题，导出的通用格式模型可以直接导入各类三维装配环境中，完成设备整体的布局校验、安装干涉检查，也可以作为选型参考，核对安装尺寸、轴伸规格、接线端位置是否符合自身设备的设计要求。

　　这类集成式减速编码电机的设计核心，是在有限的轴向尺寸内完成动力、减速、反馈三个功能模块的集成，避免了分散式安装带来的结构冗余，同时保证各模块之间的装配精度，减少传动链上的误差累积，让最终的输出转速控制精度更高，低速运行时的扭矩输出更平稳，不会出现普通直流电机低速堵转、转速波动大的问题。在实际选型应用中，需要注意输出轴的径向负载承受能力，这类小型减速电机的输出轴轴承多采用微型滚珠轴承，径向负载不能超过设计阈值，否则会加速轴承磨损、导致齿轮啮合错位，缩短设备使用寿命；编码器的排线需要做防拉扯固定，避免设备运行过程中排线受震动脱落，导致反馈信号丢失。
