LM2596可调降压电源转换模块结构设计

　　在嵌入式设备开发、小型工控终端改装、学生电子竞赛作品制作、户外便携电子设备供电改造这类场景里，经常会遇到输入电源电压高于后端负载额定工作电压的情况，比如车载12V电源给5V单片机系统供电、24V工业传感器母线给3.3V通讯模块供电，这时候就需要可靠的DC-DC降压转换单元来完成电压匹配，这款基于LM2596芯片的降压转换模块就是针对这类中小功率供电场景设计的板级集成组件。

　　从实际电路功能来看，这款模块核心采用LM2596开关稳压芯片，属于降压型开关稳压器架构，最大可持续输出3A负载电流，相比传统线性稳压器，开关架构的转换效率更高，在大压差、大电流输出工况下自身发热更小，不需要搭配体积庞大的散热片就能稳定工作。模块本身支持固定电压输出版本与可调输出版本，固定版本可直接输出3.3V、5V、12V这类常用电子系统供电电压，可调版本通过板载的多圈精密电位器调整输出反馈电阻比值，可在1.25V到35V区间内连续调整输出电压，适配不同负载的供电需求。芯片本身开关频率设定为150kHz，这个频率点的选择平衡了开关损耗与滤波元件体积，不需要使用大容量、大尺寸的低频电解电容作为输出滤波，能有效压缩整个模块的占用空间。

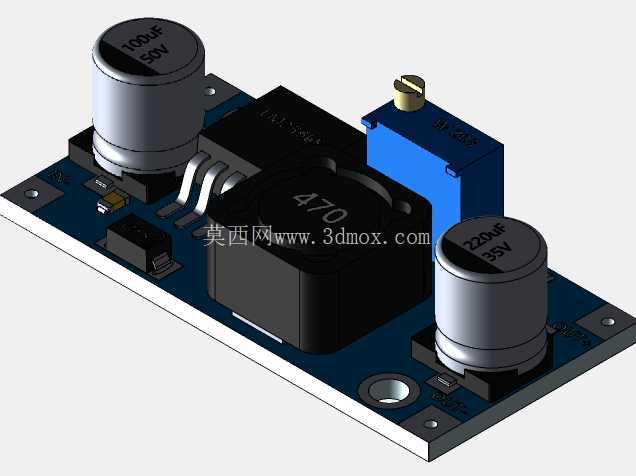

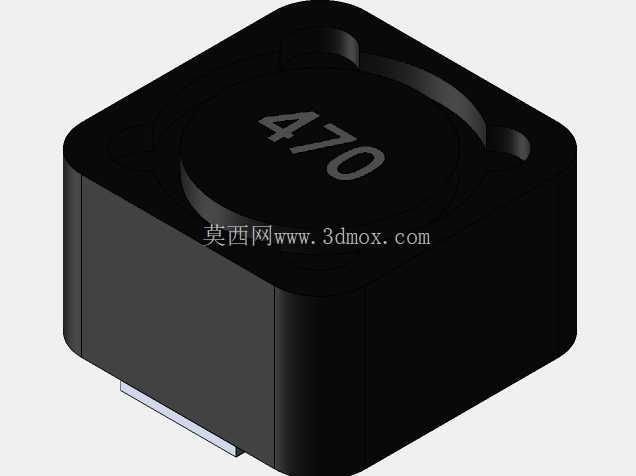

　　从结构设计思路上，整个模块采用单面板FR-4玻纤PCB作为承载基底，功率回路走线做了加宽处理，大电流路径上的铜箔厚度满足3A持续载流的温升要求，避免长时间满负载工作时走线过热压降过大。输入侧布置100uF/50V铝电解电容作为输入滤波，用来吸收输入电源线上的纹波与尖峰电压，避免前端电源波动影响稳压芯片工作稳定性；输出侧布置220uF/35V铝电解电容作为输出滤波，配合芯片内部的稳压环路降低输出电压纹波，给后端负载提供平滑的直流供电。电位器布置在PCB板边位置，方便在模块安装到设备内部后，仍可以用螺丝刀伸入调整输出电压，不需要拆卸模块。输入、输出端都预留了焊盘位置，既可以直接焊接导线连接前后级电路，也可以焊接接线端子实现快拆连接，适配不同的安装接线需求。PCB板上预留了两个圆形安装固定孔，孔位位置避开了板上元件的高度投影区，安装时可以用M3螺丝配合尼龙柱将模块固定在设备壳体内部或者安装支架上，避免模块晃动与其他金属部件短路。

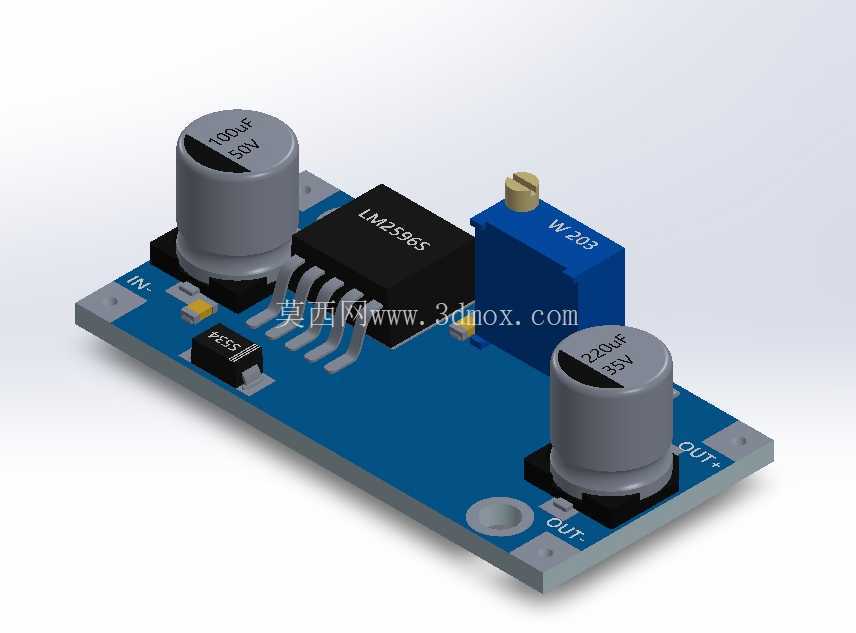

　　从安装边界尺寸来看，整个模块的外形为矩形板状结构，板上最高元件为两侧的铝电解电容，其次是中间的稳压芯片与蓝色电位器，所有元件都布置在PCB的同一面，背面为平整的焊盘面，安装时背面可以紧贴绝缘安装面，不需要额外预留背面元件空间。元件布局上，功率器件与发热元件（稳压芯片、整流二极管）集中布置在PCB中间区域，电解电容布置在板边靠近输入输出端口的位置，既缩短了功率回路的走线长度，降低走线寄生参数对稳压环路的影响，也让发热元件相对集中，方便热量通过PCB铜箔自然散出。模块的输入正极、负极与输出正极、负极在板上都做了清晰的丝印标识，避免安装调试时接反正负极烧毁芯片与后端负载。在实际选型使用时，需要根据输入输出的压差与负载电流预留足够的功率余量，当满负载3A输出时，要保证模块周围留有一定的空气流通空间，避免密闭空间内热量累积导致芯片过热保护；接线时要注意输入输出的正负极方向，首次上电前要先将输出电压调整到负载额定电压值再接负载，避免输出电压过高损坏后端器件。
