精密回转支承轴承座工装结构

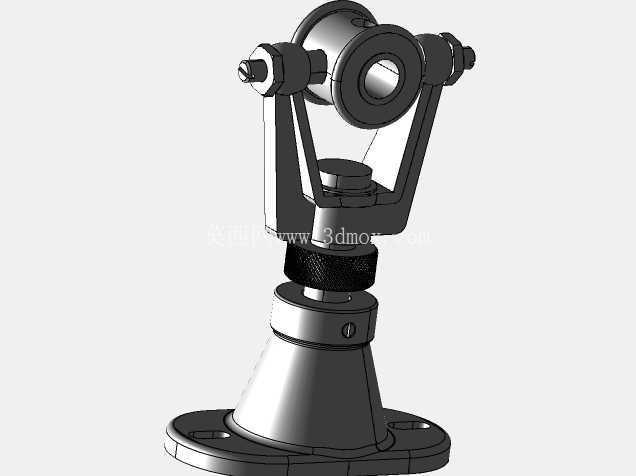

　　这套回转支承结构在现场多用于需要绕竖直轴线完成角度调整并保持承载刚度的工位，常见于光学仪器架设、小型检测台、工装定位架以及教学演示台架。底部法兰直接落在安装基准面上，通过分布在法兰盘上的紧固件完成固定，法兰外缘预留的沉孔位置可适配常规台面螺孔，安装时先找正法兰端面与回转轴线的垂直度，再依次锁紧，避免底座锥段受偏载。

　　底座采用锥形过渡，目的不是造型，而是把上方横向载荷平顺传递到法兰支承面：锥段下端直径较大，靠近法兰处抗弯截面充足，向上逐步收窄，既控制整体重量，又给中部锁紧螺母留出操作空间。锥段上方设置带滚花的锁紧环，滚花面用于手动旋拧时增加摩擦，调整好上部转角后，通过该环压紧摩擦副，把回转自由度锁死；需要重新转角时松开即可，不必拆卸整机。

　　中部回转副由上下配合的轴颈、止推端面和径向配合面组成。径向配合面控制横轴支架绕竖直轴线转动时的同轴度，止推端面承担上部重量并限制轴向窜动，配合处预留合适间隙以保证转动平顺，同时不能出现可见晃动。支架上部为叉形结构，两个立臂对称布置，中间容纳横向回转轴套，这种双臂支承形式相比单悬臂，在横向受载时两侧受力均衡，轴套端部的连接载荷不会集中在一侧。

　　横向轴套贯穿叉臂，两端伸出轴颈用于安装被测件、瞄准件或其他需绕水平轴线俯仰调整的功能部件。轴套中部为大直径通孔腔体，既减轻重量，也可作为光路、线缆或杆件穿过的通道；两端轴颈与支架孔位配合，端部采用锁紧螺母结构，螺母外侧带扳拧平面，调整俯仰角度后锁紧，使水平回转位置固定。叉臂与下方回转座之间通过加强筋连接，筋板沿受力方向布置，抵消横向轴套受载时在立臂根部产生的弯矩，避免支架开口扩张。

　　整机外形边界以底部法兰为最大占地轮廓，向上轮廓逐渐收窄后再展开为叉臂，横向最大尺寸出现在两端锁紧螺母处。布置安装空间时，竖直方向需预留底座、锁紧环、叉臂及横轴组件的总高度，水平方向要保证横轴两端螺母的扳手操作空间，以及上部功能件随水平、竖直两个方向转动时不与周围设备干涉。底座法兰下端面为主要安装基准，装配时应保证该面与工作台面贴合；若台面平面度不足，需通过垫点调整，防止锥段底座受强制装配产生内应力。

　　从结构设计逻辑看，竖直回转负责方位角调整，水平轴套负责俯仰角调整，两个自由度相互垂直，交点靠近上部负载中心，有利于降低调整时的附加力矩。锁紧环节均采用摩擦锁紧思路，转动副间隙负责运动灵活性，锁紧面压力负责定位刚性，二者通过配合公差和锁紧行程平衡。零件拆分上，法兰底座、锥段、回转座、锁紧环、叉臂、横轴套、端螺母等均为独立构件，便于分别加工配合面：轴颈与孔位按回转精度要求控制配合，法兰面与止推端面控制平面度和垂直度，滚花锁紧环则侧重操作手感与锁紧行程。

　　实际选型使用时，若上部负载偏重或横向伸出较长，应重点校核叉臂根部、横轴轴颈以及底座锥段的抗弯能力；若用于频繁转动工况，需在回转配合面考虑耐磨与润滑结构；若用于固定后长期保持位置的场景，则可适当增大锁紧环接触面积以提高摩擦锁紧可靠性。整个结构没有复杂传动链，依靠配合面、锁紧件和刚性支架实现角度调整与定位，加工和装配工艺性较好，适合作为中小型回转支承工装的结构参考。
