电动马达电缆连接用6kV绝缘子结构设计

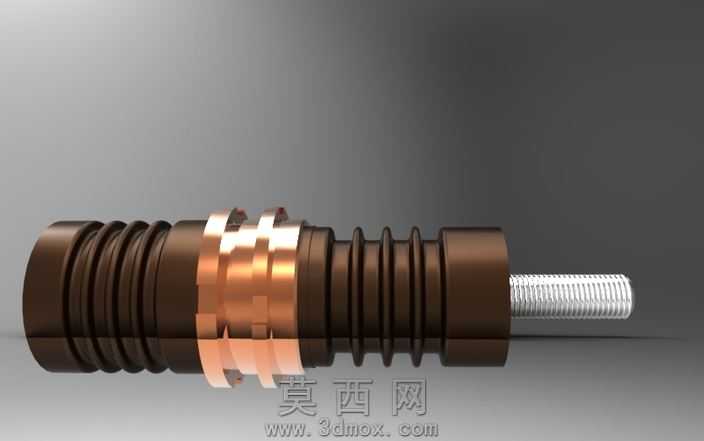

本作品为电动马达电缆连接场景专用的6kV绝缘子三维设计，建模阶段采用参数化特征构建方式，先以回转特征生成绝缘子主体的基础轮廓，针对主体表面的多道伞裙结构，通过阵列特征结合尺寸约束完成排布，保证每道伞裙的间距、突出高度完全符合高压绝缘的爬电距离设计要求，避免高压工况下出现沿面闪络问题。中间导电连接部位采用铜质材质参数设置，建模时还原了金属连接段的多层卡位凸台结构，该结构用于和绝缘主体实现过盈配合装配，同时预留了和电缆端、马达端对接的定位结构，保证装配后连接稳固无松动。端部的螺纹连接杆采用螺纹扫描特征完成建模，还原了标准外螺纹的牙型参数，可直接和马达接线端的螺纹孔实现适配。渲染阶段针对不同部件分别赋予材质：绝缘主体部分采用深棕色硬质绝缘材料材质，调整粗糙度参数模拟工业绝缘件的哑光质感，添加细微的材质颗粒表现绝缘材料的压制纹理；中间铜质连接段赋予紫铜材质，调整金属度与反射参数，还原铜材的金属光泽与轻微氧化的质感；端部螺纹杆赋予镀锌钢材材质，表现金属螺纹的光亮金属质感。场景布光采用三点布光方案，主光从侧上方照射突出绝缘子的轮廓层次，辅光补亮暗部避免结构细节死黑，背光勾勒部件边缘提升立体感，最终渲染图清晰展现各部分的结构衔接关系。设计过程中充分考虑6kV电压等级的绝缘要求，伞裙结构的数量、尺寸均经过参数校核，保证绝缘距离满足工况需求，同时整体结构紧凑，适配电动马达内部的狭小安装空间，各装配部位的公差参数经过合理设置，可直接用于后续的工程出图与生产加工参考。
