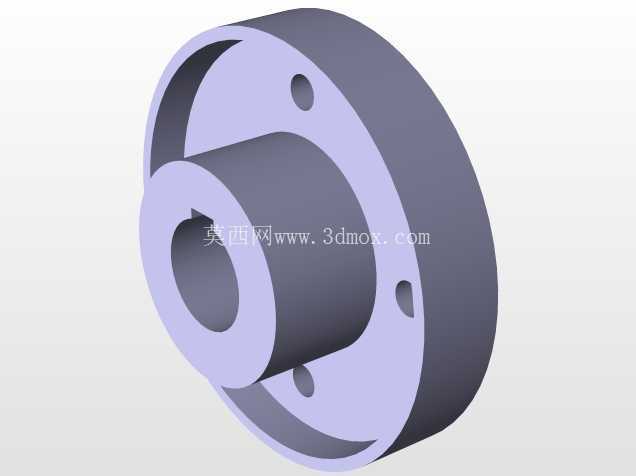

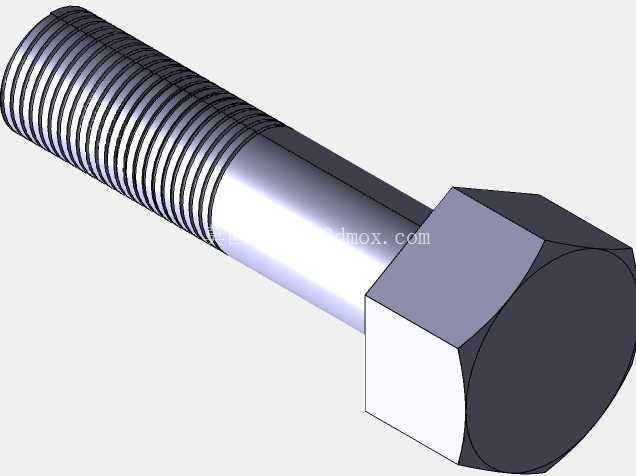

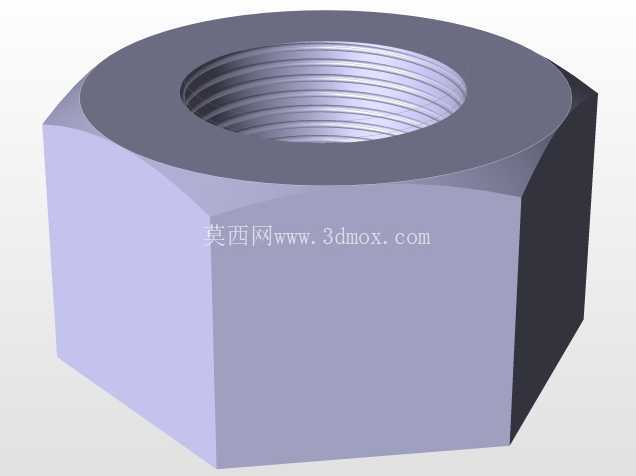

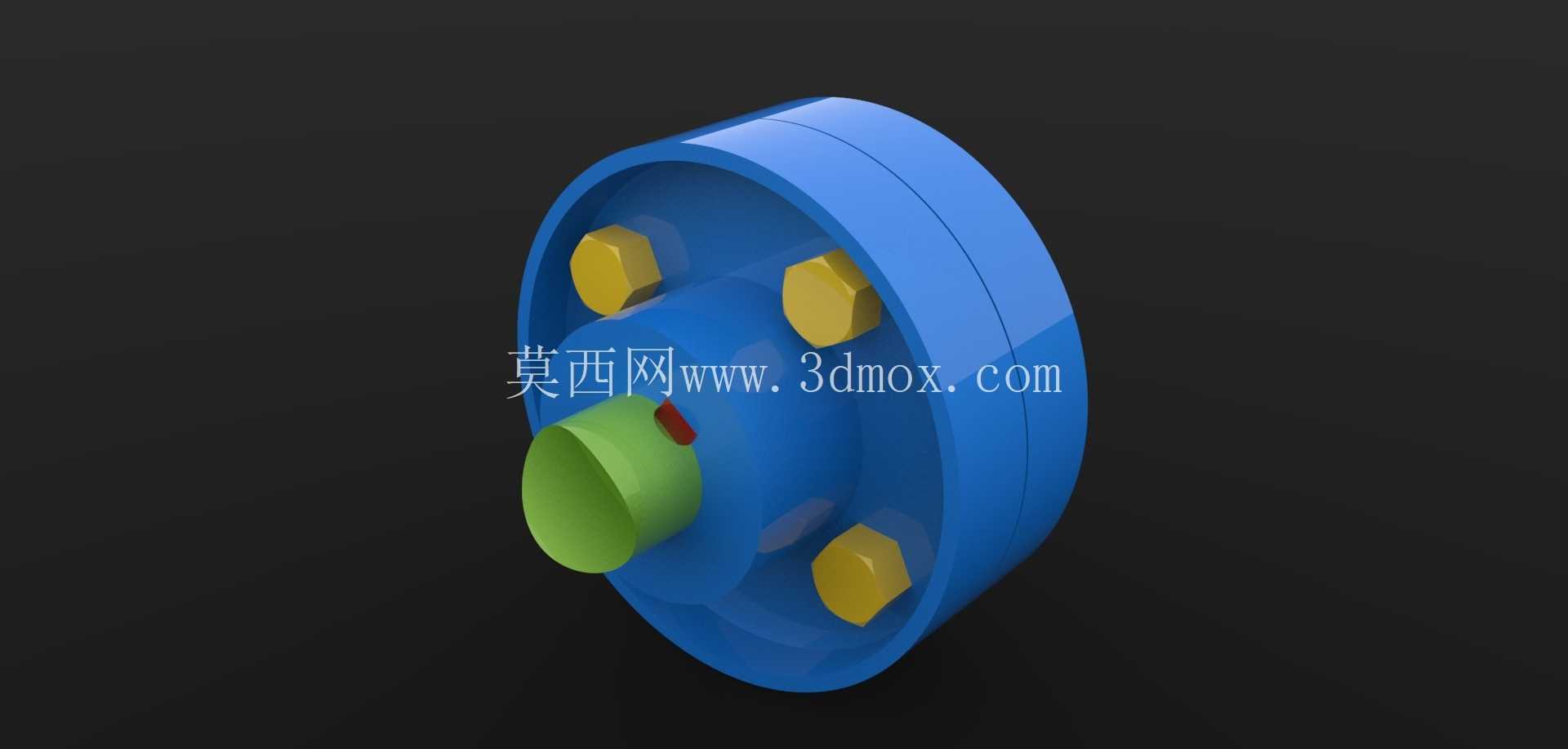

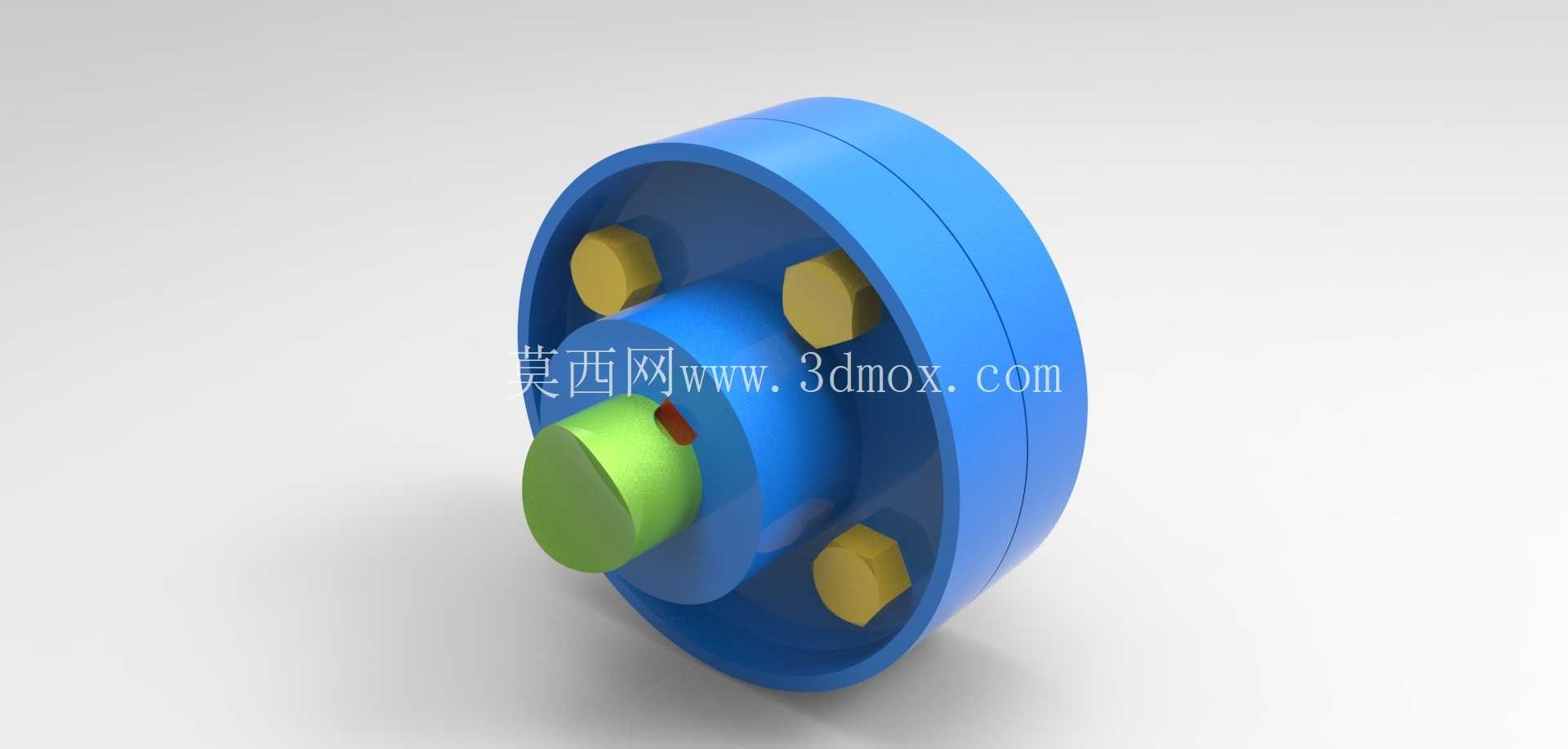

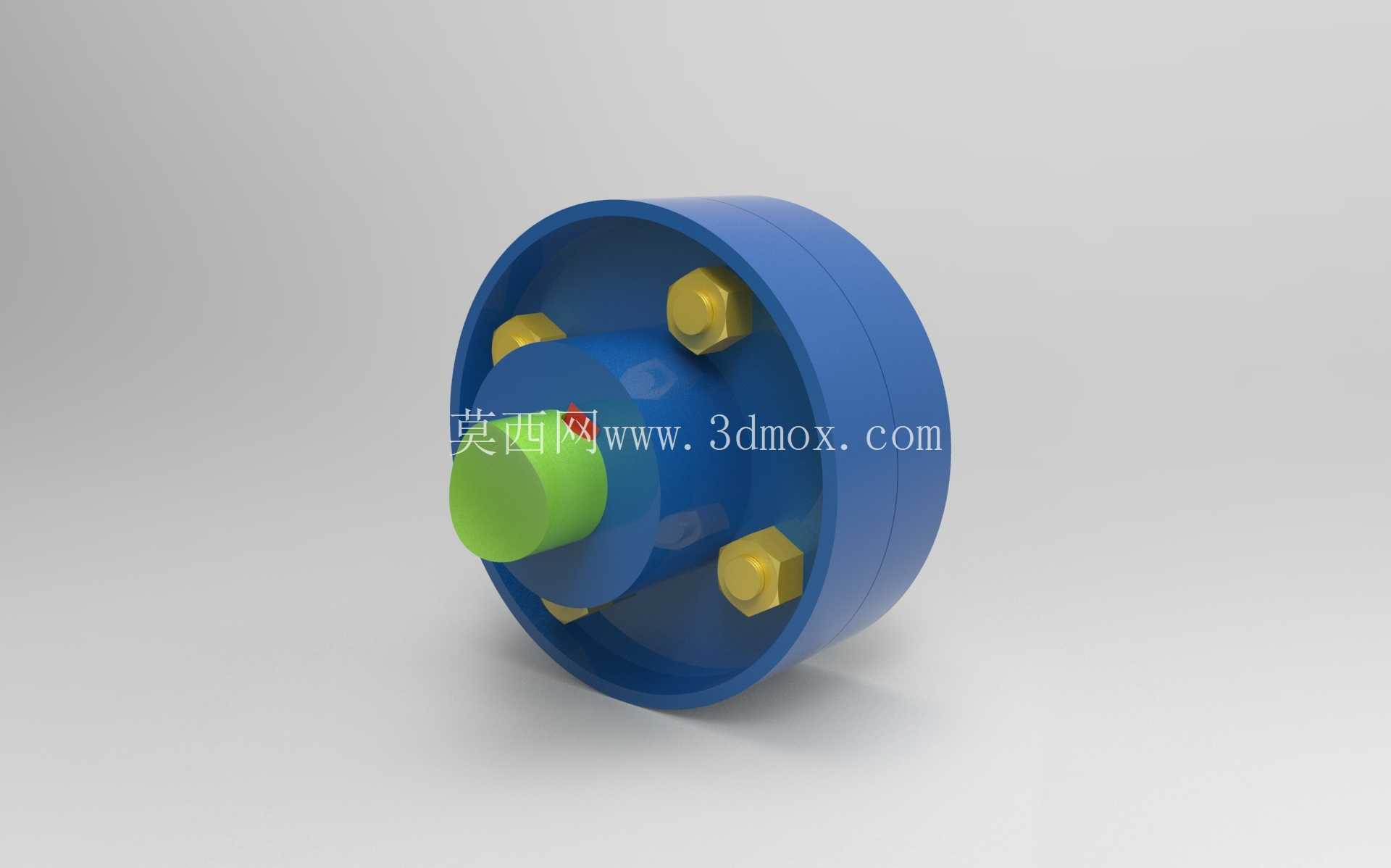

该模型呈现的是机械轴系中典型的凸缘式刚性联轴器结构,主体由两个带径向法兰盘的半联轴器、一圈周向均布的六角头紧固螺栓以及配套锁紧螺母构成,两个半联轴器分别通过中心轴孔与待连接的主动轴、从动轴端部配合,依靠法兰端面贴合后穿入的螺栓组完成锁紧,实现两根旋转轴之间的扭矩传递与同轴固定。
从实际工程应用场景来看,这类刚性法兰联轴器大量部署在对中精度良好、运行冲击载荷较小的工业传动链路中:常见于中小型离心泵、鼓风机、带式输送机驱动端、轻型减速机输出轴与工作机输入轴的对接工位,也会在固定式工业设备的长轴系分段拼接场景中使用——当单根传动轴加工长度受限于车床加工行程、或设备装配时需要将动力单元与执行单元拆分吊装时,就可以通过成对的法兰联轴器在现场完成轴系对接,不需要对整根长轴进行二次校直加工。

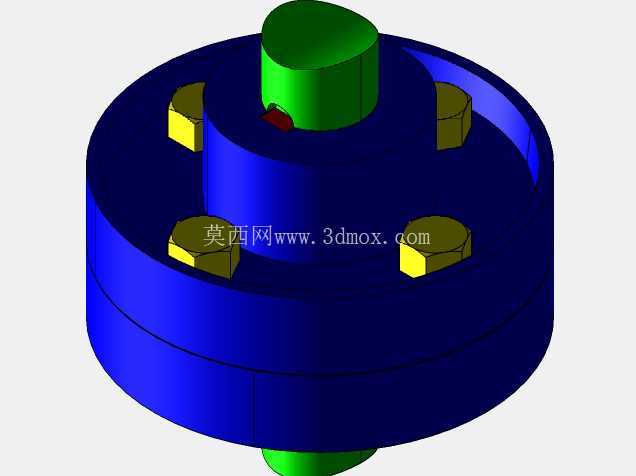

结构设计层面,该联轴器采用的是铰制孔螺栓对接的经典思路:法兰盘上的螺栓孔沿圆周均匀分布,图中可见的六组螺栓紧固件沿法兰端面环形排布,这种布局的优势在于扭矩传递路径直接,螺栓受剪承载,相比依靠法兰面摩擦力传力的普通螺栓连接,同等螺栓规格下能传递更大的额定转矩,同时轴向定位刚性更强,运转时两轴不会出现相对轴向窜动。建模时两个半联轴器的对接端面预留了完全贴合的配合面,中心轴孔分别适配两侧不同直径的轴端,图中露出的绿色轴段与蓝色半联轴器内孔形成装配约束,法兰盘外缘做了连续的圆柱面过渡,没有突出的尖锐棱角,既可以降低高速旋转时的风阻,也能避免运维人员巡检时被剐蹭。

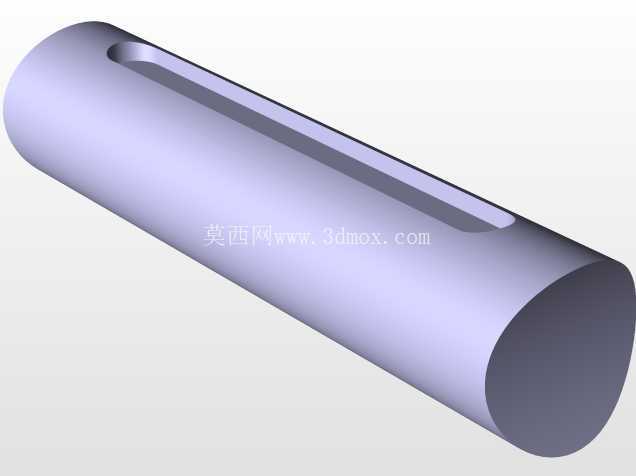

安装边界与尺寸适配方面,这类联轴器的核心安装约束首先是两侧轴端的直径匹配:两个半联轴器的内孔分别对应主动轴、从动轴的轴径,轴孔长度需要覆盖轴端的配合段,通常会在轴端加工键槽,通过平键完成半联轴器与轴的周向固定,防止轴和轮毂之间出现相对转动。其次是法兰盘的外径尺寸决定了整个传动节点的径向占用空间,选型时必须确认法兰外圆和周边设备壳体、安全防护罩之间留有足够的安全间隙,避免旋转时发生磕碰;轴向安装尺寸则要核算两个半联轴器锁紧之后,两侧轴端的预留间隙——刚性联轴器不具备补偿两轴相对偏移的能力,因此安装时必须严格校准两轴的同轴度,径向位移偏差、角向偏斜都要控制在设备技术文件允许的极小范围内,否则运转过程中会在轴、轴承和联轴器螺栓上产生附加交变载荷,轻则造成螺栓疲劳剪断,重则引发轴系弯曲、轴承烧毁故障。
周向布置的螺栓组在装配时需要按照对角交叉的顺序分次拧紧,让法兰端面均匀压紧,避免单侧受力导致端面贴合出现缝隙;螺栓的规格数量和法兰盘的厚度直接关联额定转矩上限,法兰盘自身的厚度要保证在螺栓预紧力和传递扭矩的作用下不会发生盘面翘曲,螺栓中心圆的直径既要留出足够的扳手操作空间,方便现场装配时拧紧紧固件,又不能过度放大法兰外径造成整体结构臃肿。和弹性联轴器相比,这种法兰式刚性联轴器没有橡胶、聚氨酯之类的弹性缓冲元件,结构完全由金属构件组成,耐受高温、油污的工况能力更强,在冶金车间、化工输送线这类环境温度较高、现场存在润滑油喷淋的场景下,不会出现弹性元件老化失效的问题,日常运维只需要定期检查螺栓预紧力是否出现松动,不需要定期更换缓冲配件,长期运行的维护成本更低。建模过程中完整还原了螺栓、螺母和法兰孔的装配位置关系,法兰盘的内腔轮廓、轴孔的配合台阶都按照实际装配逻辑搭建,能够直接用于轴系装配干涉检查、设备布局空间校验,也可以作为传动部件选型时的结构参考,帮助设计人员快速确认该连接节点的外形占位和安装操作空间是否满足整机设计要求。
