盘形凸轮直动从动件传动机构

　　这套机构以盘形凸轮与直动从动件为核心，属于机械原理教学与简易传动装置中最基础的运动转换单元，整体搭建在一块带折边的L形安装基板上，所有运动件的定位、导向与支撑关系都在同一基准面上完成，适合用于自动化送料、间歇推送、行程触发以及轻工设备里的定时动作演示。

　　从实际用途看，凸轮机构最大的价值在于能够把连续旋转运动转化为从动件按预定规律变化的往复直线运动。与连杆机构相比，它不需要复杂的多杆组合，只要合理设计凸轮轮廓，就能让推杆实现等速、等加速等减速、简谐运动或间歇停留等多种运动规律。在包装、装订、冲压上下料、纺织机械以及小型自动装配工位中，这类结构常被用来完成顶起、夹紧、拨料、换位等动作，运动节拍稳定，重复定位一致性好。

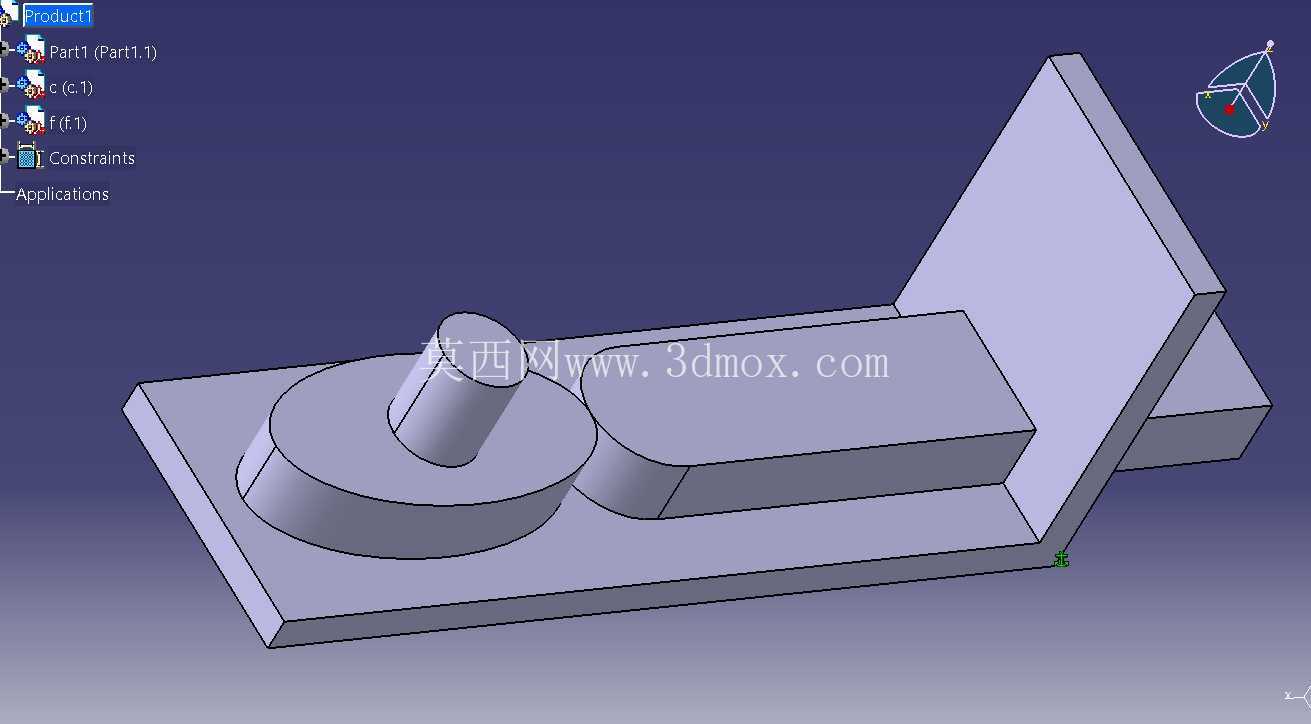

　　模型中，圆形盘状凸轮布置在基板左侧，凸轮轴垂直安装，轴段与盘体同轴；从动件采用圆柱推杆形式，下端与凸轮轮廓接触，上端可外接执行端。推杆旁设置块状导向座，导向孔与推杆轴线保持同轴，用以限制侧向摆动，使接触力主要沿轴向传递。基板右侧的长方块可作为行程限位、配重安装面或附加工作部件的承载区，后侧立板则提供了侧向防护、传感器安装或与机架立面连接的边界。

　　设计思路上，先确定从动件所需的升程、回程角、近休止角和远休止角，再依据压力角约束反推凸轮基圆半径。基圆过小会导致压力角增大，推程时有效分力下降、侧向力升高，容易引起推杆卡滞和导向面偏磨；基圆过大则结构臃肿，转动惯量增加。轮廓过渡处需要保证曲率连续，避免尖点和突变，否则高速运转时会产生冲击、噪声和接触应力集中。从动件端部若采用平底或滚子结构，可降低磨损；本模型呈现的是圆柱端面接触形式，更偏向原理展示与低速工况。

　　安装边界方面，底板承担全部定位功能，凸轮轴孔、导向座固定面和立板折弯面之间需要保证平行度与垂直度。推杆轴线应通过凸轮轴心或按偏置要求设定偏心距，偏置虽可在一定程度上改善推程压力角，但会增加导向副的侧向载荷。基板厚度要兼顾刚性与重量，过薄会在凸轮加压时产生翘曲，影响升程精度；立板高度以不干涉推杆升程和外部连接件运动为原则。

　　建模时，盘形凸轮可通过轮廓曲线拉伸生成，轴段与盘体合并为同一回转体；导向座需保证孔壁与底面垂直，推杆与导向孔之间保留合理配合间隙。装配关系中，凸轮绕轴旋转，推杆沿导向方向移动，并通过接触约束维持从动件与轮廓的贴合。整体结构虽然简单，但涵盖了凸轮轮廓设计、运动副约束、导向支撑和安装基准等关键要素，能够直观反映运动规律与几何形状之间的对应关系，便于在结构方案验证、机构教学演示和小型自动化装置开发中作为基础单元使用。
