重载滑动式实体轴承支座结构

项目分类:通用机械零部件 发布时间:2024-11-24 ID:807336

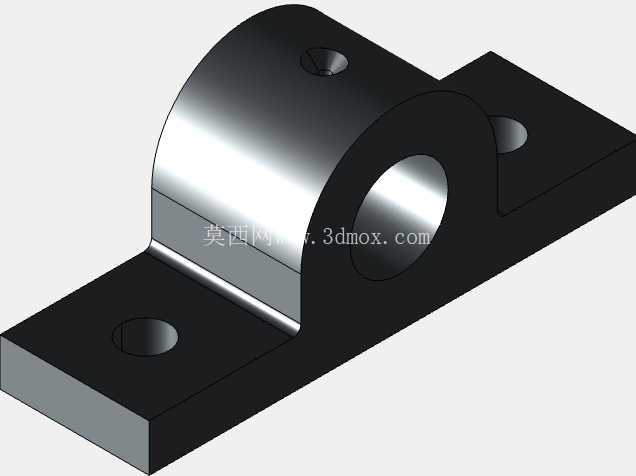

  • 重载滑动式实体轴承支座结构

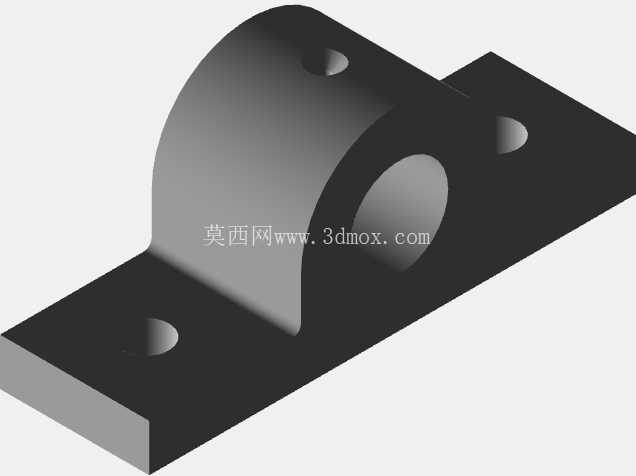

  • 重载滑动式实体轴承支座结构

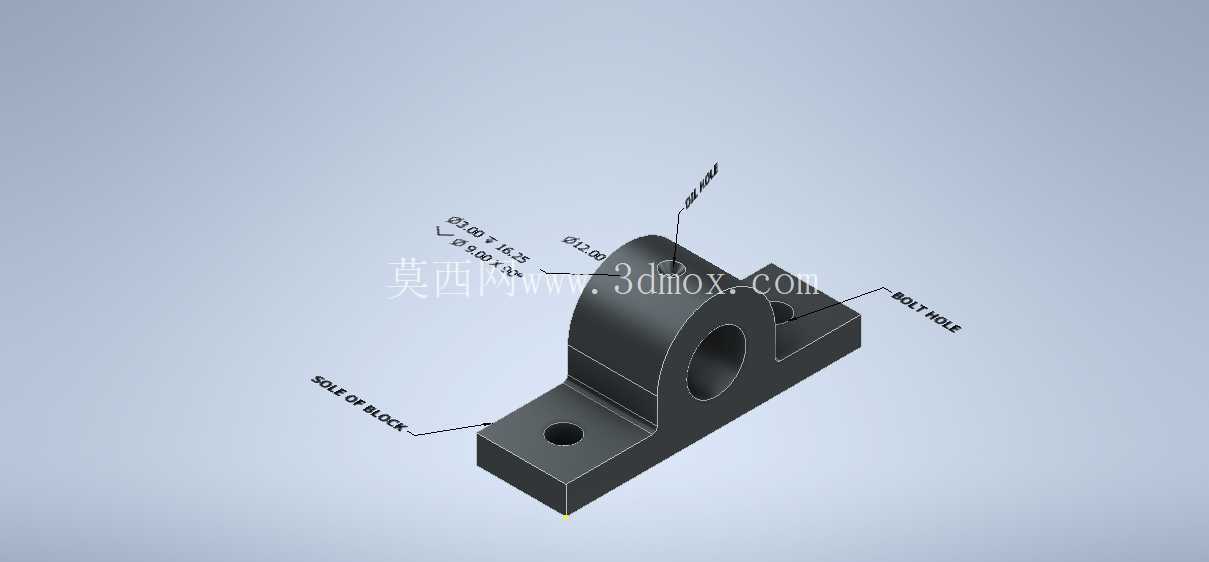

  • 重载滑动式实体轴承支座结构

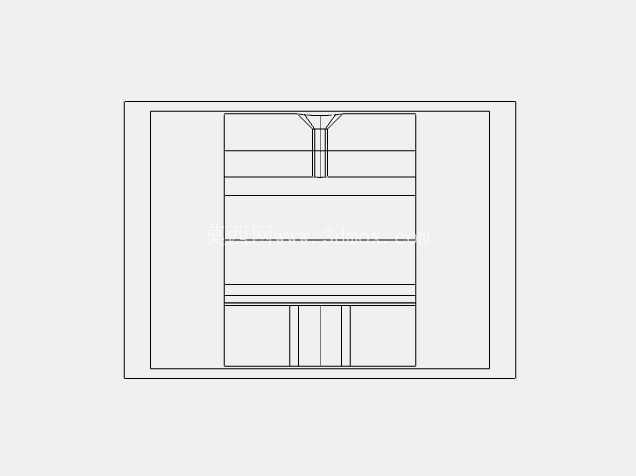

  • 重载滑动式实体轴承支座结构

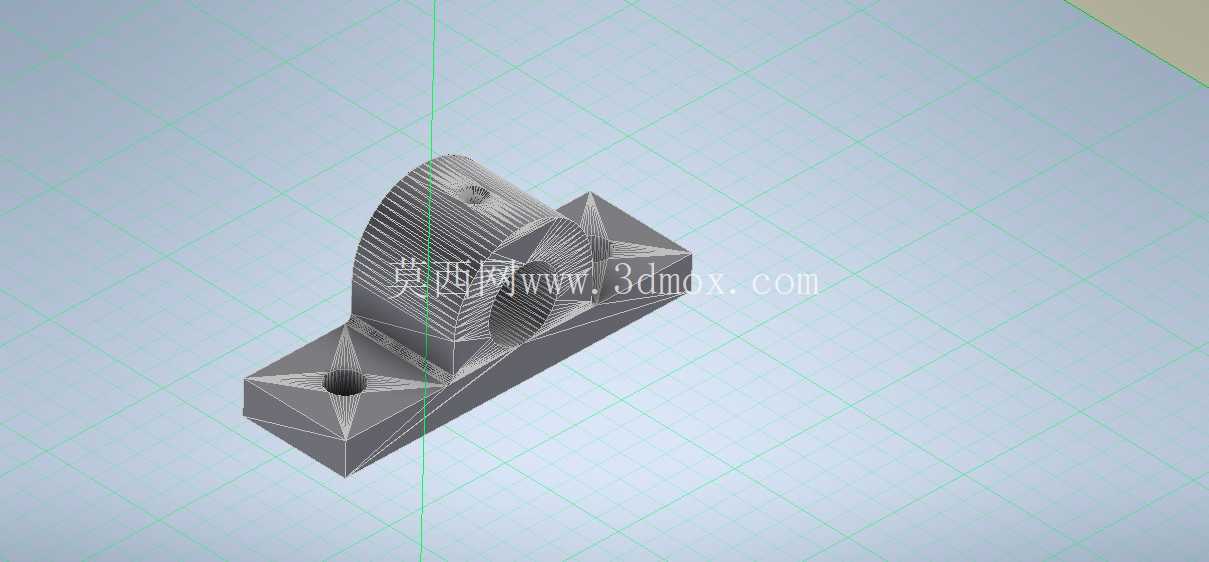

  • 重载滑动式实体轴承支座结构

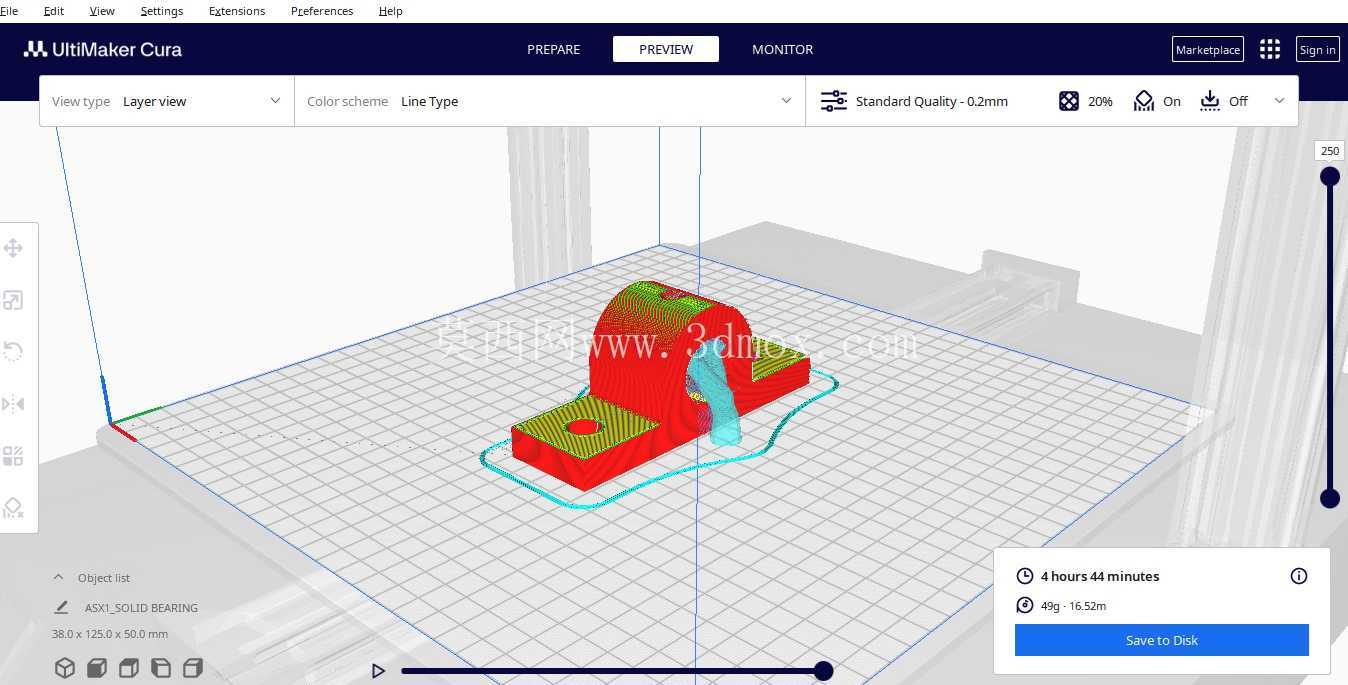

  • 重载滑动式实体轴承支座结构

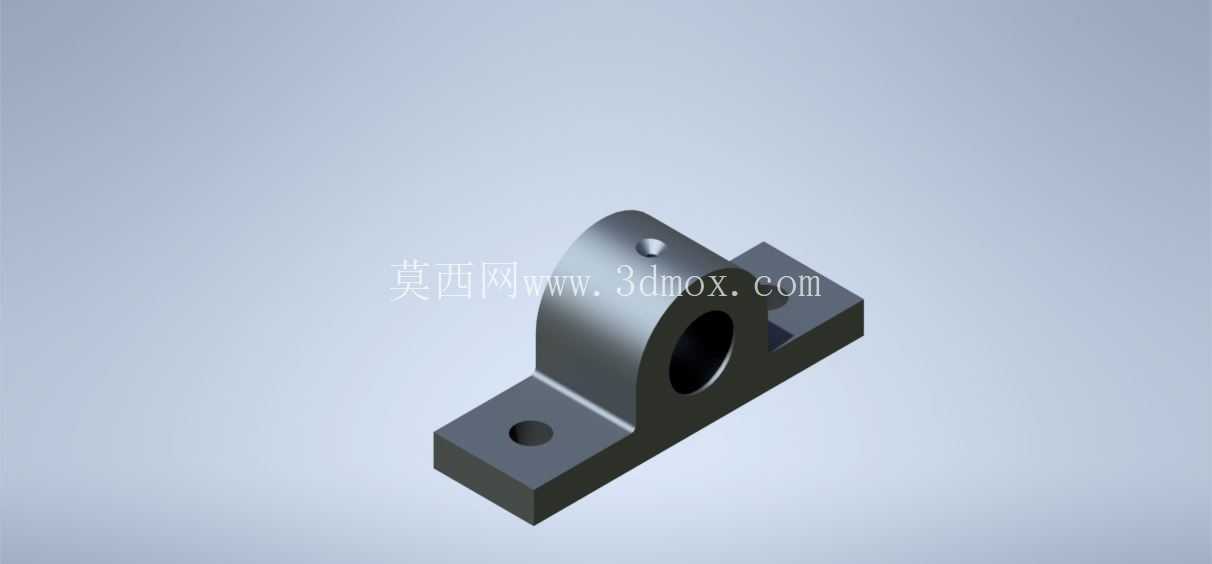

  • 重载滑动式实体轴承支座结构
  • 重载滑动式实体轴承支座结构
  • 重载滑动式实体轴承支座结构

  这套实体轴承支座结构在中小载荷工业传动场景里的适配范围很广,从车间常规带式输送机的从动辊支撑、小型搅拌设备的转轴定位,到轻工包装线的导辊安装工位、非标自动化设备的传动轴承载段,都能见到同类型结构的实际应用。它的核心作用是为旋转轴提供稳定的径向支撑,约束转轴运行过程中的径向窜动,同时通过自身一体式底座把轴系运行产生的载荷均匀传递到设备安装机架上,避免轴系因受力偏移出现卡滞、磨损不均的问题。

  从结构功能特性来看,这款支座采用整体式实体成型思路,没有拼接式轴承座常见的配合间隙,支撑刚性表现更稳定。主体上部为半包容式轴瓦安装腔,腔体内部预留了足够的轴瓦配合面,既可以直接加工出配合轴径的滑动摩擦面,也可以压入青铜、黄铜材质的轴套作为减磨层,适配少油润滑甚至无油润滑的工况;腔体两侧的菱形安装底座为一体化延伸结构,底座上预留了四个沉头安装孔,安装时螺栓可以完全沉入孔内,不会突出底座表面,既保证支座和机架安装面完全贴合,也避免螺栓突出干涉周边其他部件。

  设计过程中首先要敲定的是轴系的承载边界:先根据配套转轴的额定径向载荷、运行转速,确定上部轴承腔的内径尺寸与腔体壁厚,壁厚取值要保证在最大冲击载荷下腔体不会出现形变胀开;两侧菱形底座的轮廓尺寸并非随意设定,菱形的尖角方向对应安装螺栓的对角线排布方向,这种布局相比方形底座,在相同安装孔距的前提下,底座和机架的接触应力分布更均匀,四个安装点的受力差值更小,长期运行后不容易出现单个螺栓松动的问题。底座的厚度需要结合整机安装空间的高度边界设定,要保证轴承腔的中心高和配套轴系的设计中心高完全匹配,中心高的公差需要控制在IT7级以内,避免多支座同轴安装时出现轴系别劲的情况。

  安装边界方面,四个安装孔的孔位公差要同步匹配机架上的预装螺孔位置,孔边到支座侧壁的距离要留出足够的扳手操作空间,实际装配时不需要额外避让周边管线。轴承腔的两端预留了轻微的倒角,压入轴套时可以起到导向作用,也能避免转轴穿装时刮伤轴颈表面。腔体顶部预留的小型注油孔可以连通内部摩擦面,在需要定期补脂的工况下,不用拆解支座就能直接加注润滑脂,维护操作十分便捷。

  和采用滚动体的滚珠、滚子轴承支座相比,这种实体滑动轴承结构的抗冲击能力更强,在粉尘较多、运行转速偏低、载荷波动大的工况下,不会出现滚动体碎裂、保持架损坏的故障;结构本身没有精密滚动部件,对安装同轴度的容忍度更高,非常适合工程机械、农业设备、简易输送线这类维护条件有限的场景。建模过程中需要重点保证轴承腔的圆柱度、底座安装面的平面度,以及安装孔的位置度,这些形位公差直接决定后续装配后轴系的运行平顺性;底座和上部腔体的过渡位置做了圆角加强处理,避免应力集中导致长期受载后出现根部断裂,整体结构没有多余的复杂特征,加工时既可以采用铸造成型后精加工配合面,也可以直接用型材铣削成型,工艺适配性很强。
