减压阀调节旋钮人机操作结构

　　该旋钮属于减压阀上的手动调节操作件，主要承担压力设定、开度微调、复位确认等直接与人手接触的功能。在气动管路、实验室气路、小型液压站、工艺辅助管线以及设备内部调压支路中，操作人员往往需要在不停机、不拆卸阀体的情况下，通过旋转外部旋钮改变弹簧预紧量或阀芯相对位置，从而获得稳定的下游压力。此类零件虽然体积不大，却位于操作者与阀门内部机构之间，其外形、握持边界、旋转手感和安装配合都会影响调压过程的准确性与重复性。

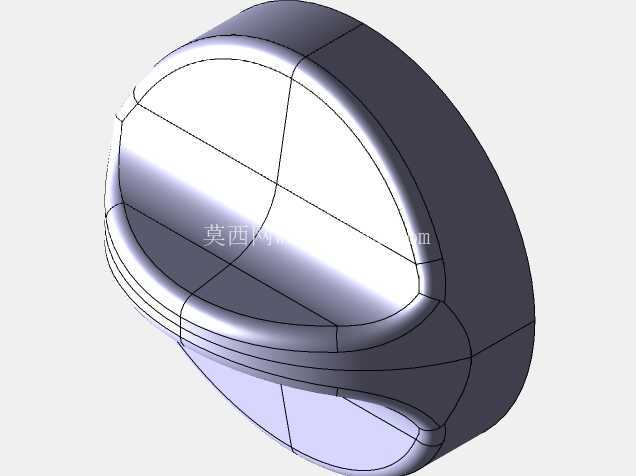

　　从结构思路上看，模型采用较饱满的圆弧顶盖与侧向收束轮廓，顶面并非简单平面，而是通过连续曲面形成适合指腹接触的操作区域。旋钮外缘设置了明显的环形层次和过渡台阶，既增强视觉识别，也为手指施力提供边界。实际使用时，调压动作多为拇指与食指、中指捏住旋钮侧上部进行小角度转动；若需要较大范围调整，则可手掌覆盖顶面后推动旋转。曲面在顶部较宽、向下逐渐收窄，能够避免操作时手指滑脱，同时减少尖锐棱边造成的局部压痕。

　　外形设计重点不在复杂装饰，而在操作可靠性。旋钮主体呈矮胖盘状，直径方向大于高度方向，这种比例有利于获得较大的旋转力臂。相同手动力矩下，较大的外径可以降低内部阀杆所需承受的切向力，也便于精细调压。模型侧面保留多道平滑环带，可在注塑或机加工后形成近似防滑的接触区；若用于量产塑料件，这些环带还可作为模具分型、表面蚀纹和拔模方向校核的参考。底部轮廓向内过渡，用于靠近阀体面板或锁紧螺母区域，安装后应保证旋钮与阀体表面之间留有旋转间隙，避免摩擦卡滞。

　　安装边界方面，旋钮下端需要与阀杆、调节螺杆或嵌件形成可靠连接。常见方式包括中心孔配合、扁位传扭、D形孔、花键或紧定螺钉固定。模型在结构表达上突出外部握持体，实际工程落地时应进一步补充中心孔直径、配合公差、键槽或扁位尺寸、轴向限位面以及嵌件位置。旋钮装入阀杆后，轴向不能存在明显窜动，否则调压时会产生空程；周向也不应松动，否则操作者感受到的转角无法准确传递到阀芯。对于需要频繁调整的减压阀，可在内部加入金属嵌件，以提高塑料旋钮与金属阀杆连接处的抗蠕变能力。

　　在设备布置中，旋钮通常暴露在面板正面或阀体顶部，因此其外廓尺寸要兼顾操作空间与安全间距。相邻压力表、管路接头、防护罩、门板和其他调节件之间应预留手指进入空间，尤其在多联过滤减压阀组件中，两个旋钮并排布置时，中心距不能只按零件最大半径计算，还应考虑戴手套操作、侧向捏持以及旋转过程中手指占用的空间。若旋钮靠近设备边框，应保证最大外径外侧仍有足够余量，避免操作者只能接触边缘而无法稳定施力。

　　功能特性上，该类旋钮不需要承受管路内压，介质压力由阀体、阀芯、膜片或活塞等内部零件承担，但它会把操作者的扭矩传递给调节机构，因此材料选择要关注刚度、耐磨性和尺寸稳定性。普通工业环境可采用尼龙、增强聚丙烯或ABS；若靠近高温气源、户外设备或有油污场合，则需考虑耐热、耐老化和耐化学介质性能。表面不宜过度光亮，轻微哑光纹理有利于减少指纹、划痕和反光。模型中连续曲面的分模线应尽量布置在不易握持的位置，避免合模痕影响手感。

　　建模时应重点处理曲面连续性、侧壁拔模、底部安装孔和旋转对称关系。顶部大面与侧面环带之间采用圆角过渡，可降低应力集中，也使清洁维护更方便。对于通过注塑成型的方案，壁厚应尽量均匀，厚大顶部容易产生缩痕，可在内部设置加强筋并与中心轮毂连接；加强筋方向宜沿径向布置，既提高抗扭刚度，又不影响材料充填。若采用数控加工，则外部曲面可作为三轴或五轴加工轨迹依据，底部配合面与中心孔需要一次装夹保证同轴度。

　　在实际调压场景中，旋钮的反馈感同样重要。旋转过轻会导致压力设定漂移，过紧则影响微调；这虽然主要由阀体内部弹簧和密封结构决定，但旋钮外径、摩擦表面和连接刚性会改变操作者的主观感受。较大的盘状外形适合低速、精细调节，边缘清晰的环带有助于盲操作时判断位置。整体结构简洁，没有外露紧固件，适合作为减压阀面板端的人机接口，也可在此基础上扩展刻度线、定位凹点、颜色标识或锁紧盖，以满足不同设备对压力调节可视化与防误触的要求。
