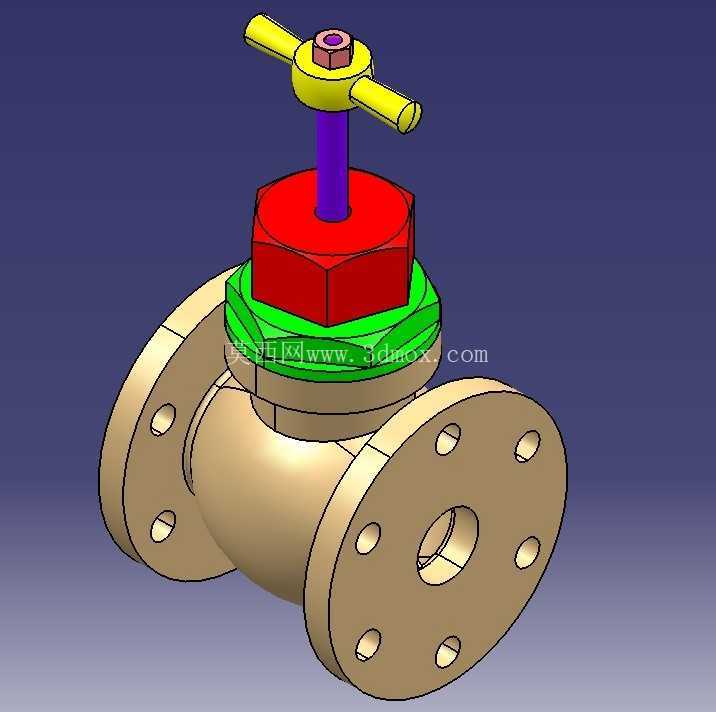

法兰连接直通式手动截止阀装配

　　该手动截止阀采用双侧法兰直通式结构，是工业管路系统中用于截断介质流通的常用控制元件，适配水、蒸汽、油品等多种常规流体输送场景，在化工给排水、热力管网、工艺装置支线、设备进出口管路中都有大量应用。

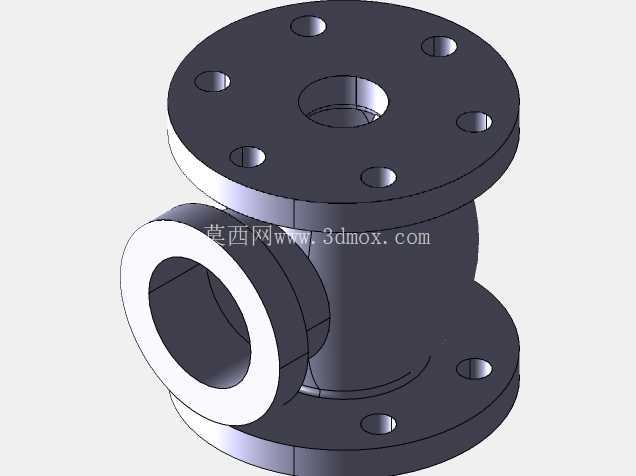

　　从现场安装边界来看，阀体两端的圆形法兰沿水平轴线对称布置，法兰端面沿圆周均匀分布多个螺栓通孔，安装时可直接与同压力等级、同通径的管路法兰配对，穿入螺栓后均匀拧紧即可完成固定，无需额外焊接或螺纹转接，拆装维护便捷。法兰端面预留有标准密封面贴合空间，现场装配时可根据介质工况选配非金属平垫片或金属缠绕垫片，保证接口处无外漏。阀体中部为流线型铸造成型腔体，介质从一侧法兰入口进入，流经阀座密封面后从另一侧法兰出口流出，流道走向平直，介质流动阻力处于常规截止阀的合理区间。

　　阀门的启闭操作通过顶部T型手轮实现，手轮横向布置，操作人员可徒手或借助加力杆转动手轮，带动阀杆沿轴向做升降运动：阀杆下行时，底部阀瓣压紧阀座密封面，完全截断管路介质通路；阀杆上行时，阀瓣离开密封面，管路恢复导通。阀杆中部设置紫色的外露杆段，现场巡检人员可直接通过阀杆伸出长度判断阀门当前开度状态，无需额外加装开度指示装置。

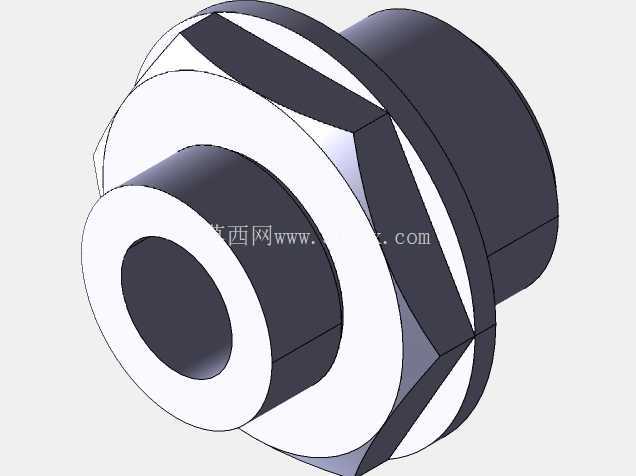

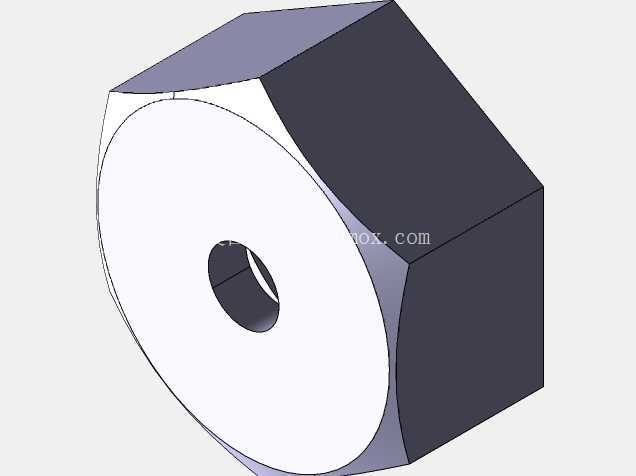

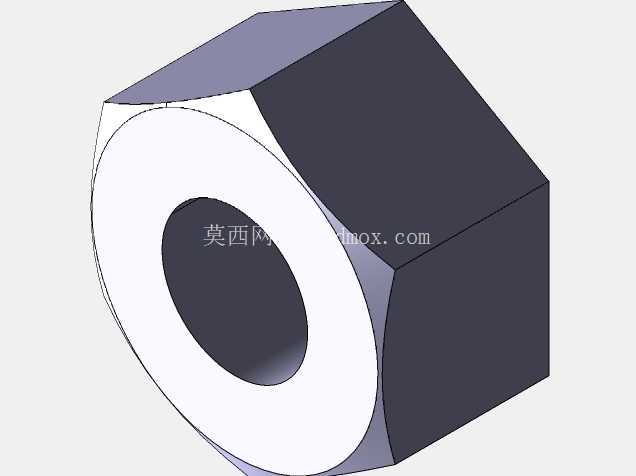

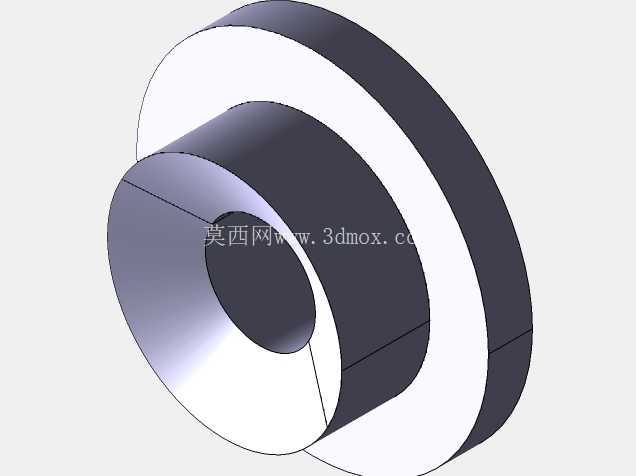

　　手轮下方依次布置红色六角锁紧压盖与绿色密封填料函组件：六角压盖通过螺纹旋合在阀体上部阀盖位置，压紧内部填料，对阀杆穿出部位实现动密封，避免管路内介质沿阀杆配合间隙向外泄漏；长期运行后若出现阀杆处微漏，只需适度拧紧压盖即可补偿填料磨损，无需整体拆解阀门。填料函与阀体之间的结合面设置静态密封垫，承受管路内额定工作压力，保证中腔无外漏。

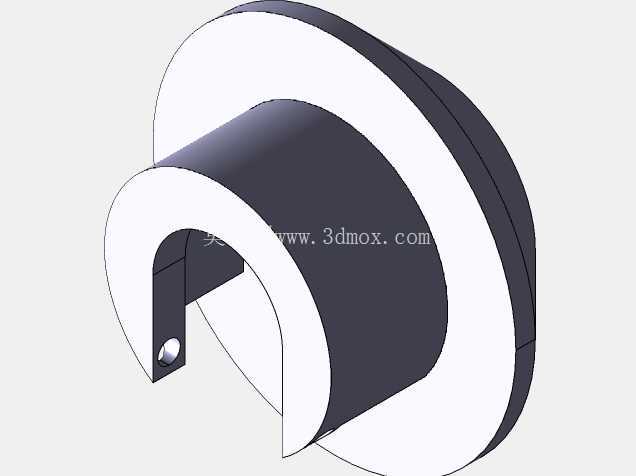

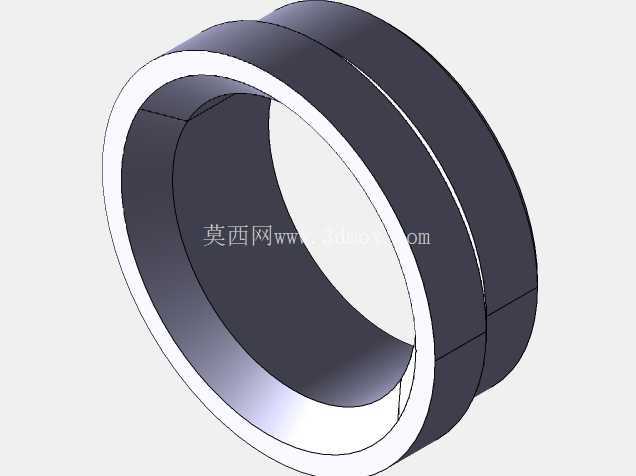

　　建模过程中完整还原了所有零件的装配配合关系：阀体作为基础承载件，阀座集成在阀体内部流道中心，阀瓣与阀杆下端做活动连接，保证阀瓣下落时可自动贴合阀座密封面，补偿微小的加工同轴度误差；阀杆上部与手轮通过销轴固定，转动手轮时阀杆同步旋转，依托阀盖处的梯形螺纹副将旋转运动转化为直线升降运动。各零件的颜色区分对应实际工程中的典型表面处理：阀体与法兰为铸钢/铸铁原色，手轮为操作件警示黄色，压盖、填料函分别做涂装区分，便于装配识别与后期备件更换。

　　结构设计上充分兼顾了工况可靠性与维护便利性：直通式流道让阀门可直接安装在水平管段上，阀杆垂直向上，符合现场管道布置的常规安装规范；法兰连接形式允许阀门在管路检修时整体拆下，更换内部密封件或阀瓣备件；手轮的操作高度适配站立操作的人体工学，无需额外搭设操作平台。整体结构无复杂电控或气动元件，纯机械驱动形式可在高温、无电源、防爆等特殊工况下稳定工作，不会因外部动力中断导致阀门失控。

　　建模时各配合面的尺寸链完全符合工程逻辑：法兰螺栓孔的分度圆直径、孔位数量、法兰厚度均匹配对应公称通径的管路法兰标准，阀杆的行程长度满足阀瓣全开到全关的升降距离要求，填料函的内腔尺寸可容纳标准规格的密封填料圈，手轮的回转半径预留足够操作空间，转动时不会与阀体或周边管道发生干涉。
