摩托车皮带传动总成结构设计

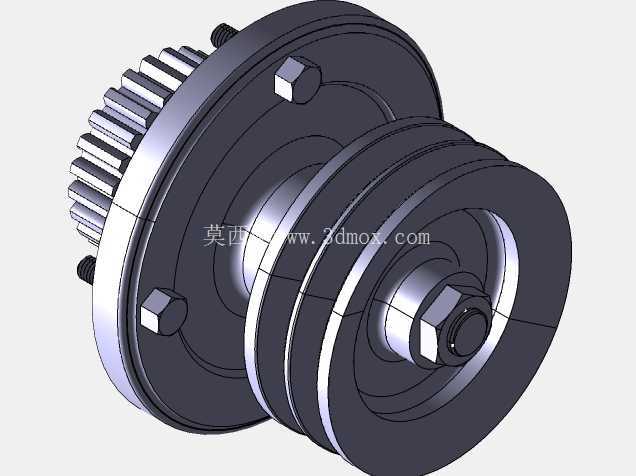

　　这套皮带传动组件主要面向踏板类摩托车后轮动力传递场景，结构上把主动带轮、从动带轮、传动皮带、齿轮啮合段以及中心轴系整合在同一装配边界内，用于把发动机输出端的旋转运动持续传递到后轮，从而驱动车辆行驶。在手动变速摩托车中，动力往往通过齿轮组或链轮链条完成传递；而在自动变速摩托车上，皮带传动承担了类似的动力衔接任务，依靠皮带与带轮槽面之间的摩擦力传递扭矩。皮带一旦断裂，发动机动力无法到达车轮，车辆便失去行驶能力，因此该组件在整车动力链中属于直接影响可靠性的关键部件。

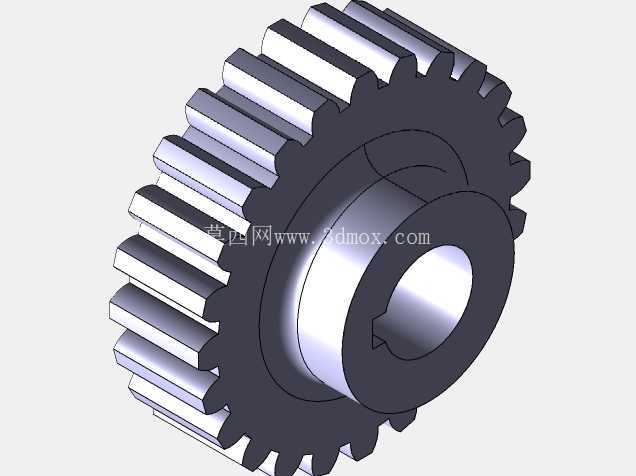

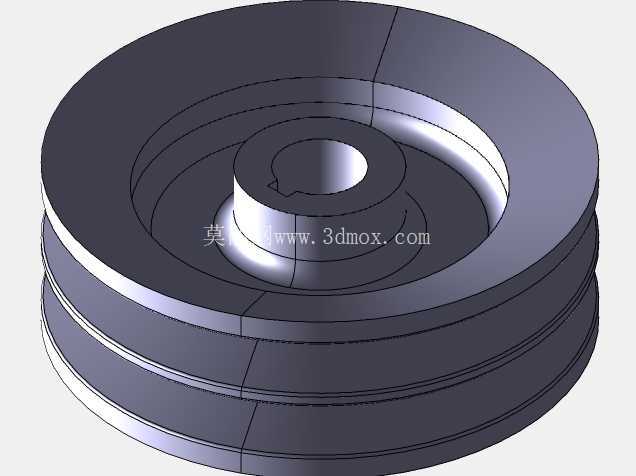

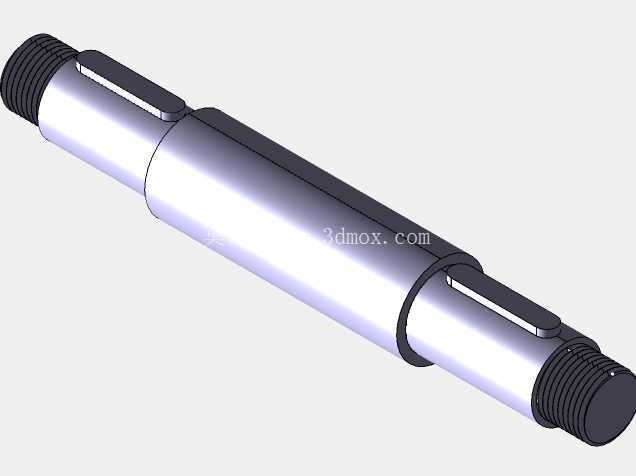

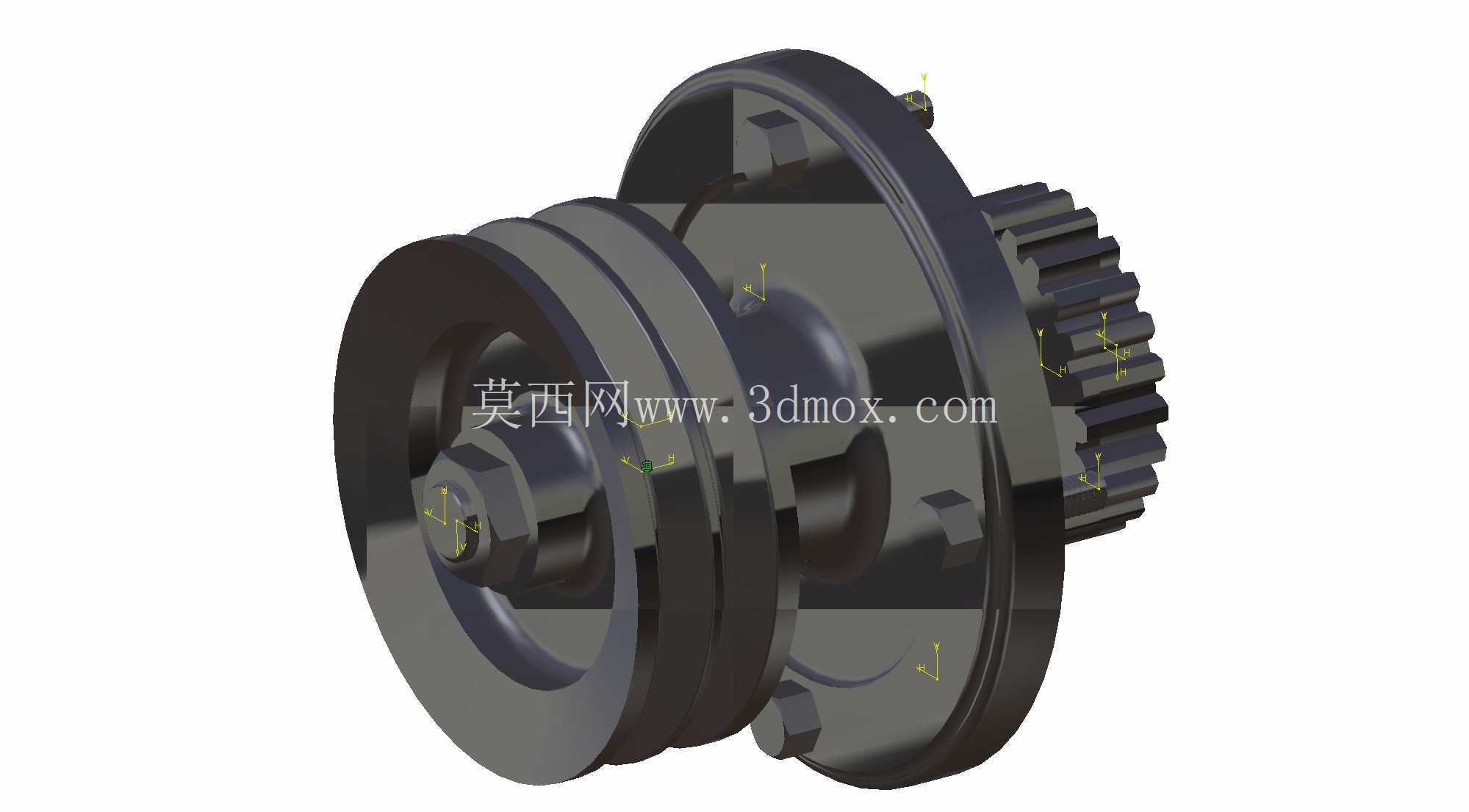

　　从结构布置看，模型左侧为较大直径的带轮工作区，轮缘上加工有与皮带截面匹配的槽型轮廓，槽面角度、槽底圆角和轮缘宽度都需要与皮带规格相协调。皮带嵌入槽内后，依靠两侧接触面而非底面承受主要压紧力，这样可以在相同张紧力下获得更稳定的摩擦传动能力。右侧可见带齿的轮体结构，齿形沿圆周均匀分布，用于与相邻齿轮或输出部位形成啮合关系，使皮带传动与齿轮传动在同一组件内完成动力衔接。中心区域设置轴、轮毂和紧固件，轴孔位置、键槽或等效止转结构决定了扭矩如何从旋转件传递到轴系。

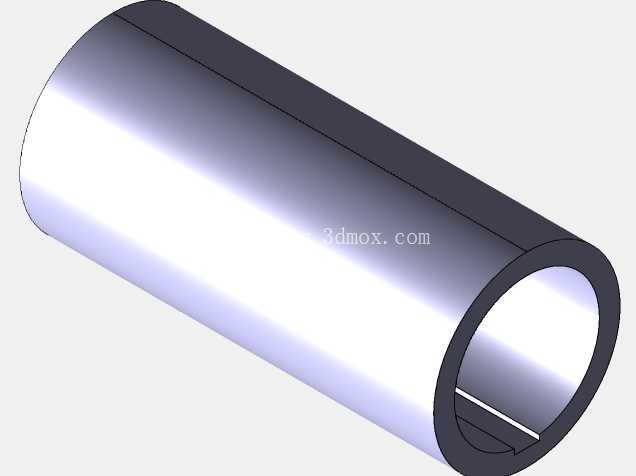

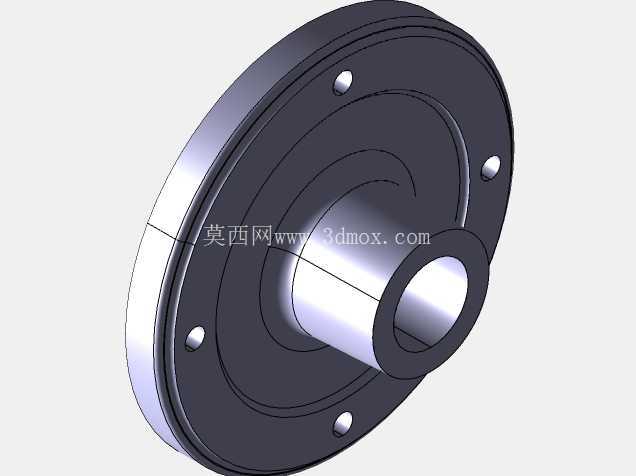

　　设计这类组件时，首先要明确安装边界。带轮外径、轴向厚度、中心孔高度以及齿圈外圆共同决定了组件在车架或发动机壳体内的占用空间；轮体与周边护板、悬架、制动件之间必须保留足够间隙，避免皮带跳动、热膨胀或装配误差引起干涉。轴向定位也很关键，带轮中心线应与配对带轮保持平行，若两槽面错位，皮带会在运行中产生偏磨、噪声和早期断裂。模型中多段圆盘和轮毂台阶并非单纯造型，而是用于轴承定位、套筒限位、螺母压紧以及隔圈安装，装配时需要按顺序控制轴向间隙。

　　功能特性上，皮带传动相比链条传动具有运行平稳、冲击小、润滑需求低、噪声较轻等特点，适合摩托车中高速、连续运转的工况。皮带本身具备一定弹性，可以吸收发动机转速波动和起步瞬间的冲击，使后轮动力输出更柔和。但皮带对张紧力、带轮对中、环境温度和粉尘污染较敏感，因此轮槽表面不能有尖锐毛刺，护罩空间内也要考虑散热与排屑。带轮材料通常需兼顾强度和耐磨性，轮毂部位要承受轴孔配合和扭矩载荷，轮缘槽面则要保证表面质量，以减少皮带磨损。

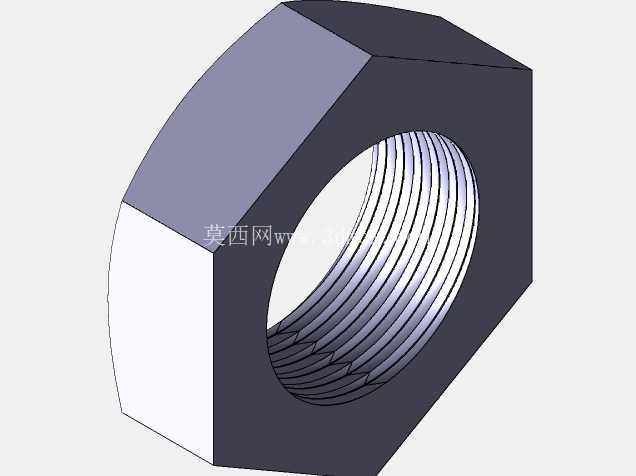

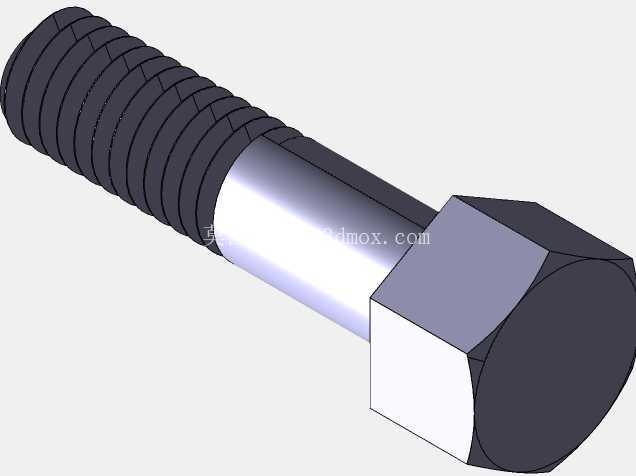

　　建模过程中，圆周阵列特征是表达齿形和安装孔的重要方式。齿廓、齿根圆角、轮辐减重区以及螺栓孔都应按真实装配关系建立，而不是简化为独立外观件。带轮与轴之间可采用键连接、花键连接或锥面压紧等形式，具体取决于扭矩大小和拆装维护需求。若采用螺母锁紧，必须留出扳手操作空间；若设置轴承位，则要标注配合直径、台阶高度和密封件位置。皮带在三维装配中可按包覆路径建立，重点检查其进出带轮槽时的包角、直线段长度以及与护罩的最小距离。

　　从工程校核角度看，带轮直径会影响皮带弯曲疲劳寿命，直径过小会使皮带反复弯曲应力增大；中心距过小则包角不足，容易打滑；中心距过大又可能引起皮带颤动。传动比设计需要结合发动机常用转速区间和后轮目标车速，不能只追求外观比例。齿形啮合段则需关注模数、齿数、压力角和齿宽是否匹配，齿侧间隙过小会导致卡滞和发热，过大则产生冲击噪声。

　　在维修与装配场景中，该组件还需考虑皮带更换路径。若轮轴与车架空间受限，设计时应预留张紧调节或拆装让位结构，否则维护时需要拆卸过多周边部件。整体来看，这套模型把皮带摩擦传动、齿轮啮合、轴系定位和轮毂紧固集中表达，适合用于摩托车动力系统结构分析、传动方案比对、装配干涉检查以及教学演示。
