带法兰面六角头全螺纹紧固螺栓

　　在减压阀阀体装配、仪器仪表管路连接以及各类需要分散压紧应力的机械结构中，带一体法兰面的六角头螺栓承担着把阀盖、法兰盘、支架板可靠压合在一起的作用。和普通外六角螺栓相比，这类螺栓在头部下方直接带出一圈直径明显大于螺纹公称直径的圆盘承压面，拧紧时不需要额外加装平垫圈，法兰盘底面就能把螺栓预紧力均匀铺开到被连接件表面，既降低了铝合金阀壳、铜质仪表接头这类软质基材表面的局部压溃风险，也避免了小件装配现场垫圈漏装、错位、随螺栓转动划伤漆面的常见问题。

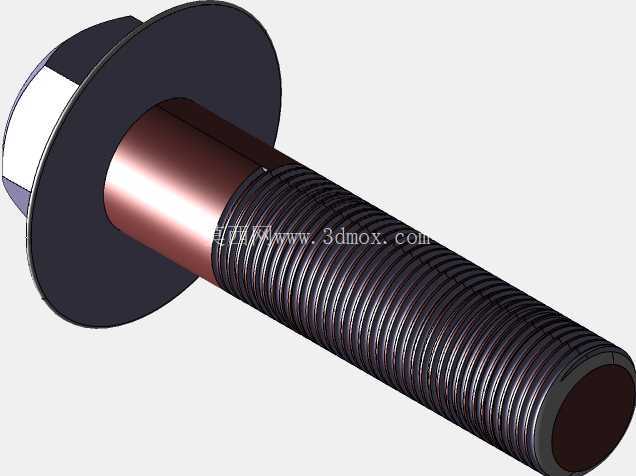

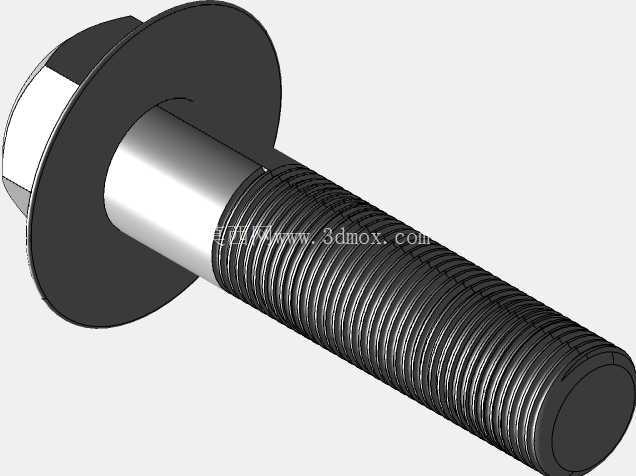

　　从结构建模的处理顺序来看，先确定螺纹段的公称直径与有效旋合长度，再反向敲定光杆过渡段的直径和长度，最后落定头部与法兰盘的轮廓，是比较贴合实际选型逻辑的做法。图中这款螺栓的螺杆分为两段特征：靠近头部的一段为光滑圆柱面，直径与螺纹大径基本平齐，穿入阀体通孔时起到导向定位作用，能让螺栓在预紧过程中保持与孔轴线同轴，减少偏载带来的附加弯曲应力；占螺杆总长大部分的下段为连续外螺纹，牙型沿轴向均匀排布，末端做了小幅倒角收束，方便拧入阀体上预先攻好的内螺纹孔，也能在自动送料拧紧工位上顺利对准螺纹入口，避免首牙错扣。

　　头部采用标准外六角构型，六个棱面留出足够的扳手夹持宽度，现场可以用开口扳手、套筒或者电动拧紧轴直接施加扭矩，适合仪表车间批量装配，也便于后期设备维护时拆卸复装。六角头下方的法兰盘为平整圆形承压面，盘面外径约为螺纹公称直径的两倍以上，这个尺寸比例在低压阀门、气动管路附件的连接设计中十分常见：足够大的接触面积可以把预紧力分散到较宽的环形区域，配合密封垫片使用时，能让垫片受到的压应力更均匀，提升减压阀阀盖结合面的密封可靠性，防止介质从螺纹连接缝隙处渗漏。法兰盘与六角头之间为一体成型结构，不存在垫圈与螺栓相对转动的间隙，抗松动能力在振动工况下比“螺栓+平垫”的组合更稳定。

　　安装边界方面，这类螺栓穿入被连接件的通孔直径通常比螺杆大径留出零点几毫米的装配间隙，法兰盘底面要完全贴合在被压紧零件的表面，不能搭在孔口倒角或者凸台边缘，否则会出现压紧面偏斜、预紧力虚标的情况。设计三维装配时，需要在法兰盘外侧预留出扳手或者套筒的回转空间，六角头对边尺寸对应的外接圆周围不能布置管路、线束或者其他凸起特征，避免工具无法落位。螺纹旋入深度要控制在合理区间：拧入铸铁、铸钢阀体时有效旋合长度一般不低于一点五倍螺纹公称直径，拧入铝合金等轻合金阀壳时则要适当加深，保证螺纹牙的承载面积足够承受预紧力和工作状态下的交变载荷，同时又不能让螺杆末端顶到阀腔内部的运动件或者流道，干扰减压阀阀芯的正常动作。

　　在整机布局里，这类螺栓往往沿阀盖法兰圆周均匀分布，多颗螺栓按对角顺序分步拧紧，让法兰面平行压合、密封垫片受力一致。单颗螺栓的三维建模虽然结构不复杂，但螺纹牙型的起止位置、法兰盘厚度与头部高度的比例、末端倒角的角度都会直接影响后续工程图出图、虚拟装配干涉检查以及数控加工样件的准确性。建模时把光杆段与螺纹段的分界位置、法兰承压面的平面度要求、六角头部的倒角细节都还原到位，结构工程师在做阀体总成校核时，就能直接测量螺栓占用的轴向空间，核对螺纹孔深度、通孔直径、扳手空间是否匹配，减少从选型到装配环节的返工。
