卡塔尔海军十二米沿岸巡逻登陆艇

　　沿岸浅水区域的勤务保障与快速投送，对艇体尺度、吃水控制和甲板承载能力都有很直接的约束。十二米级巡逻登陆艇的定位并不是远海大型作战平台，而是在近岸、港湾、岛礁周边和浅滩通道内执行人员转运、轻型物资补给、临检巡查、应急登岸等任务。艇型需要兼顾高速航行时的姿态稳定与抵滩时的通过性，因此整体线型不能单纯按高速快艇处理，也不能完全按平底登陆驳船设计。

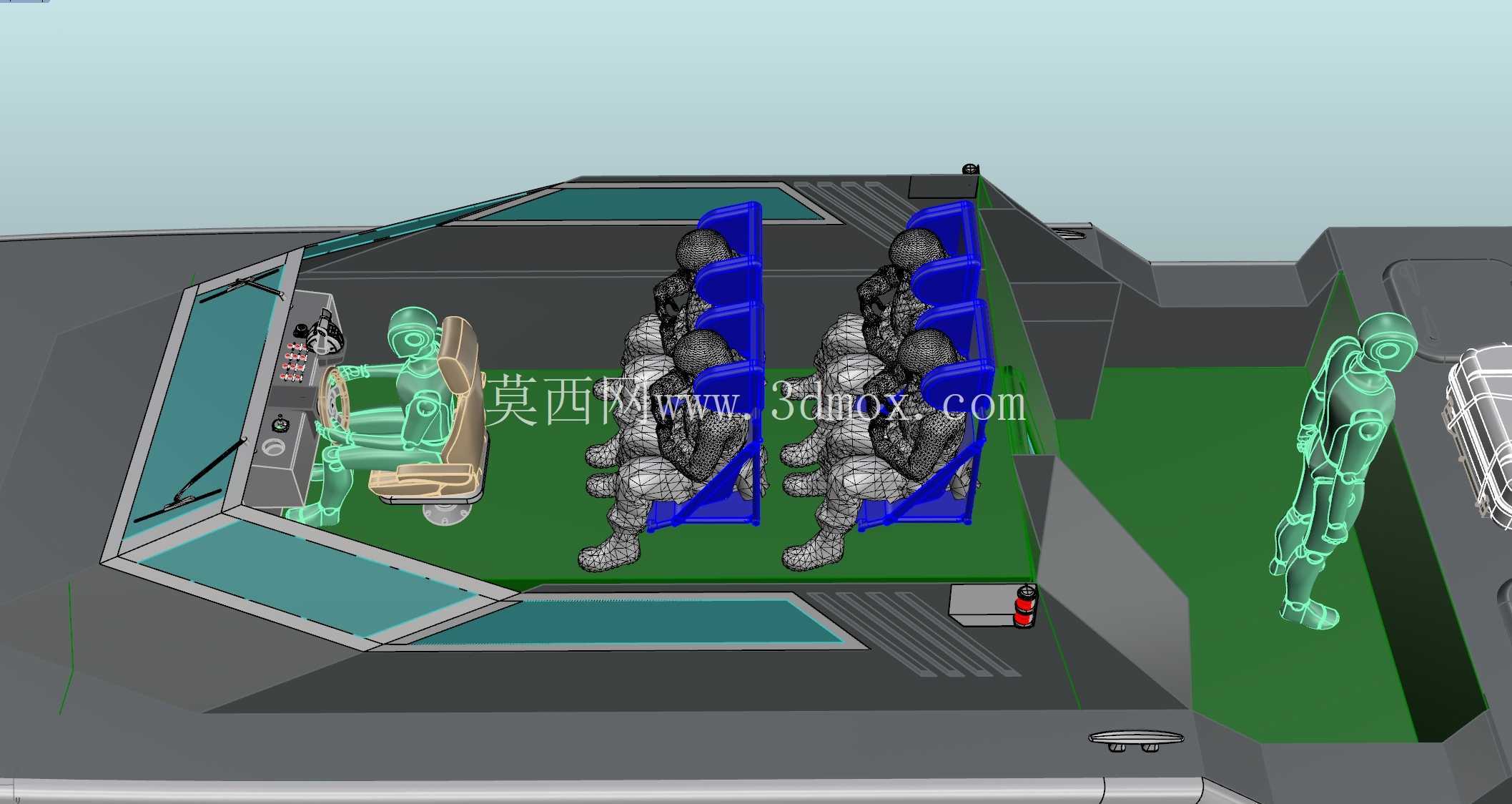

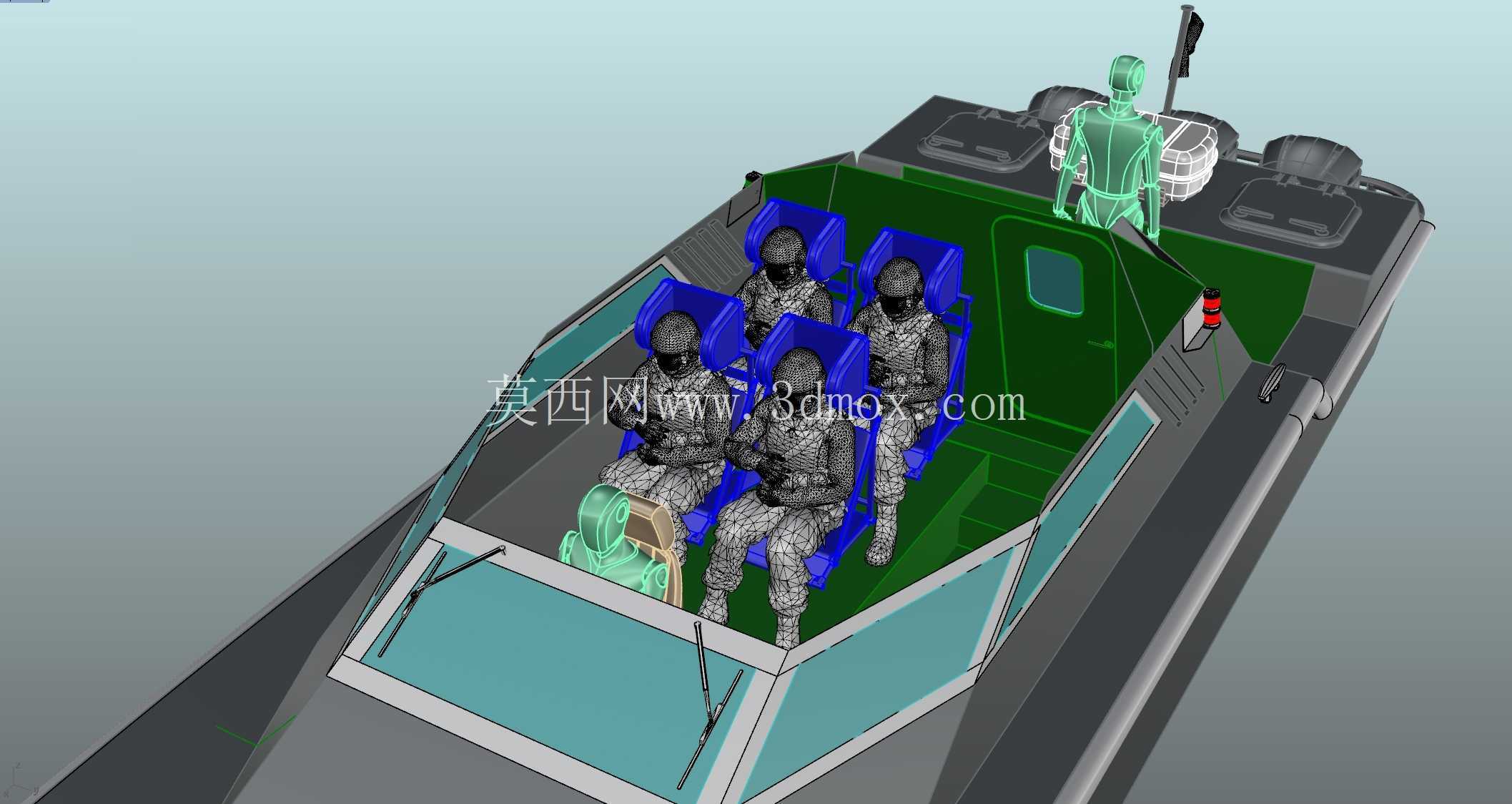

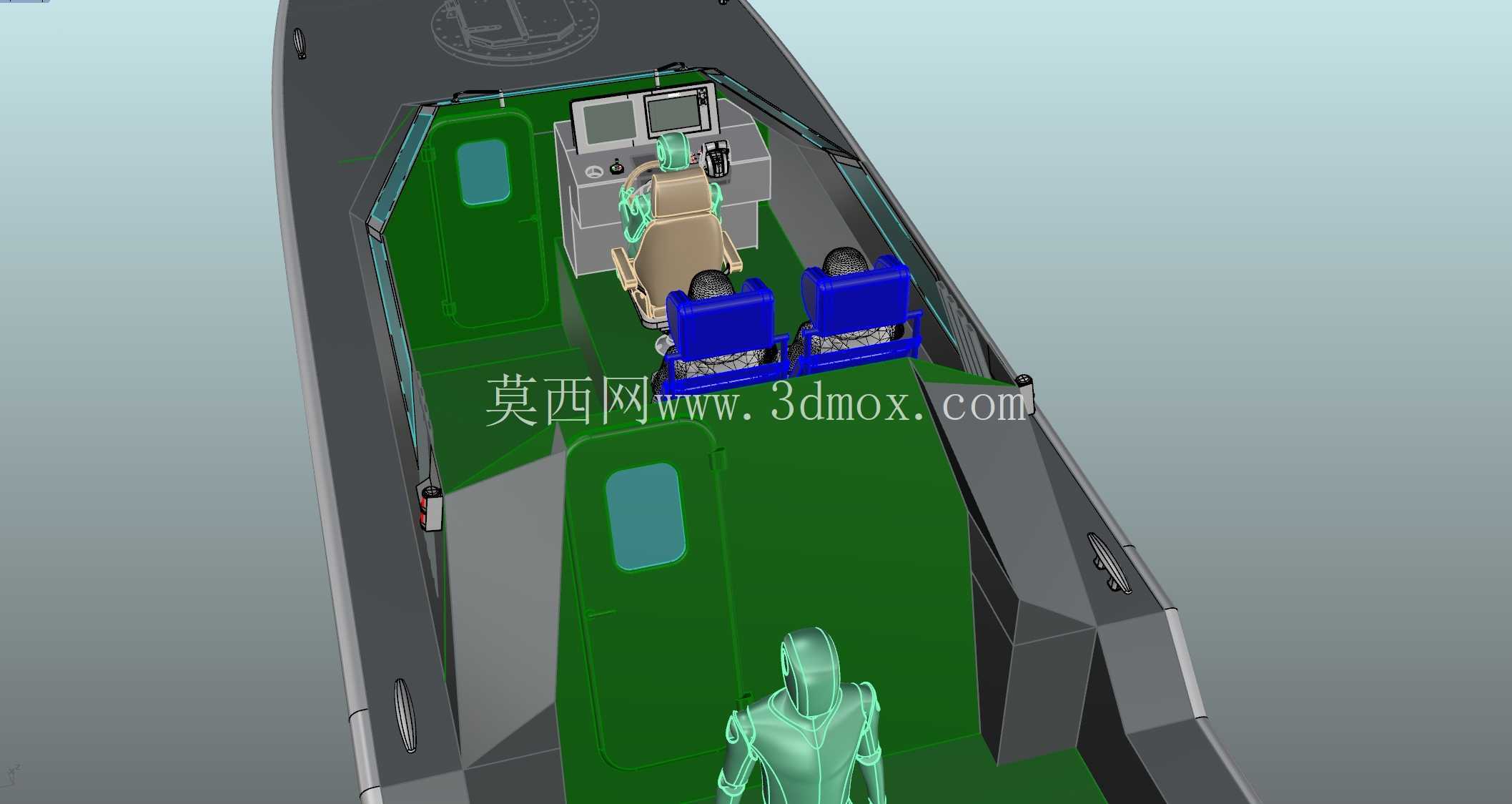

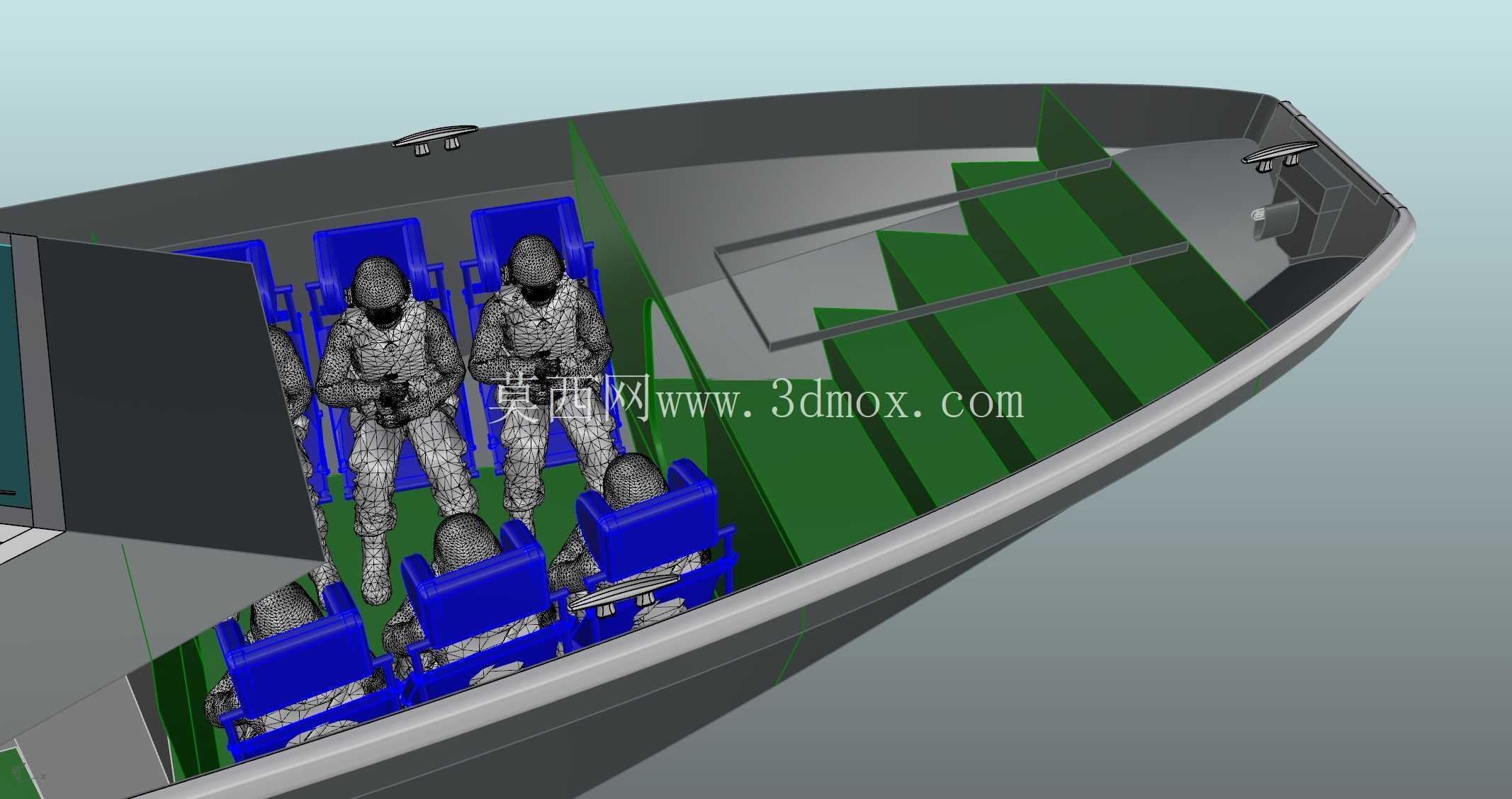

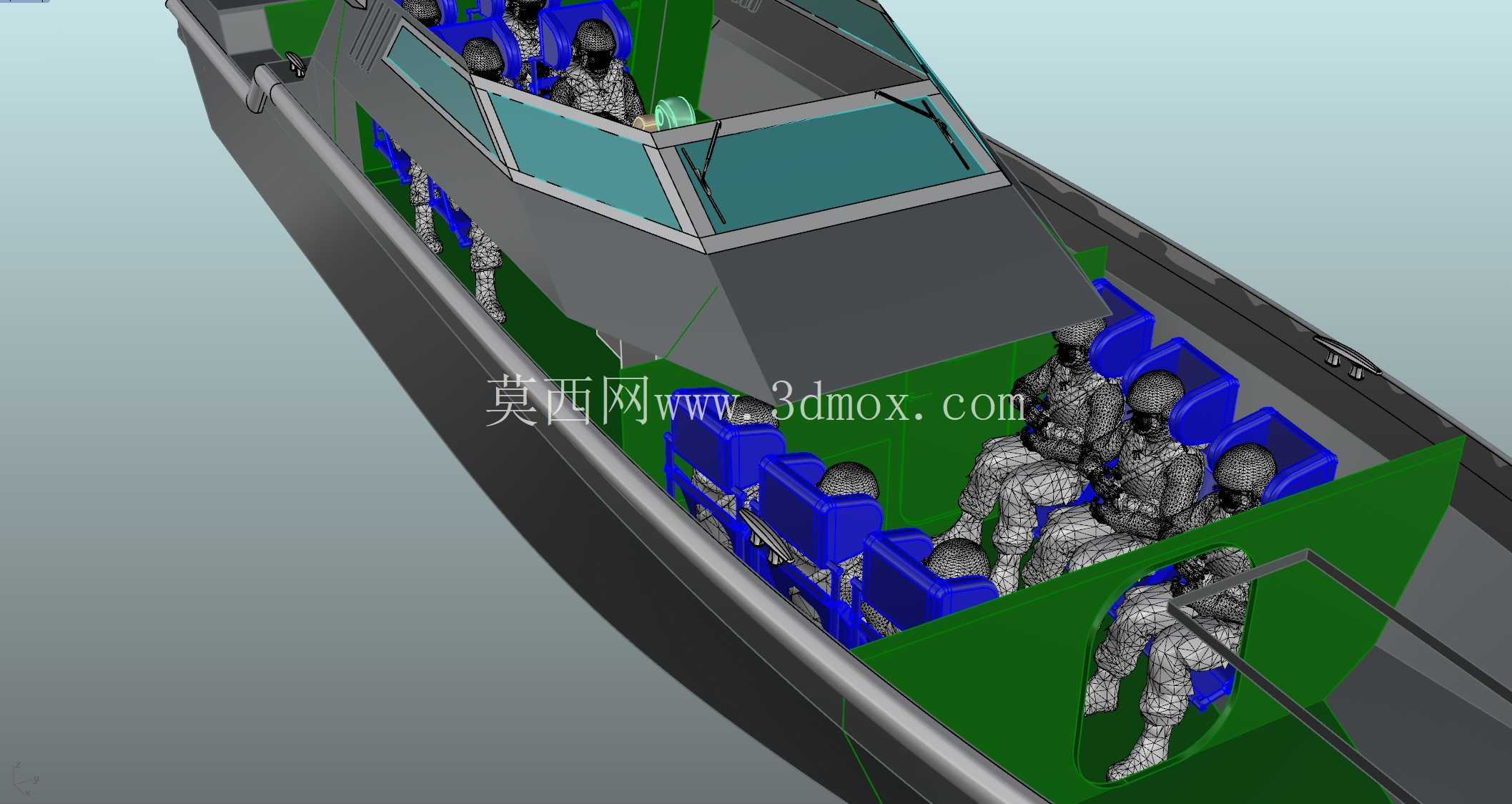

　　从结构布置看，该艇采用狭长船体配合前部登岸作业区域的思路，艇体中部保留动力、传动和舱内设备安装空间，上部设置驾驶与观察区域。巡逻状态下，操作人员可通过上部舱室获得较好的前向视野，便于在狭窄航道、泊位和岛礁附近判断距离；登陆状态下，艇首区域承担人员和轻型装备上下的通道功能，需要对甲板开口、加强筋、舷侧高度和防滑面进行协同设计。若首部结构刚度不足，抵滩、退滩和反复装载时容易出现局部变形；若舷墙过高，又会增加登岸高度并影响人员快速离艇。

　　该类艇在实际使用中常面对载荷变化较大的工况。空载巡逻时，艇体重心偏后，高速转向和迎浪航行需要足够的横向稳定裕度；装载人员、工具箱、补给品或小型轮式装备后，重心前移，吃水增加，艇首埋浪和阻力上升会更明显。设计时需要把燃油、乘员、甲板货物和设备重量分别纳入重心计算，而不是只给出一个名义排水量。艇底线型在中部以后应提供足够的滑行支撑面，使艇在加速阶段能够顺利抬艏；艇首底部则要保留较平缓的入水角度，减小浅滩接触时的冲击，并降低登岸时底部刮擦对结构的影响。

　　动力与推进系统的布置是这类小艇三维设计中的重点。主机、轴系、舵系或喷水推进装置需要在有限舱容内完成安装，同时预留检修通道、排气管路、燃油管路和冷却系统空间。若采用传统螺旋桨推进，艇尾吃水、桨叶直径和舵叶位置必须与浅水环境匹配，避免靠滩时桨舵触碰海底；若采用喷水推进，虽可改善浅水适应性，但进水口流道、格栅和泵舱维护空间会对艇尾线型提出更高要求。模型中对艇体内部纵向构件、动力设备轮廓和上部舱室关系的表达，有助于在方案阶段检查拆装路径与干涉问题。

　　外形尺寸方面，十二米艇长适合公路转运、港内停靠和小型码头维护，也便于在狭窄水道内完成掉头。艇宽需要在稳性、舱内布置和航速之间平衡：过窄会影响乘员站立与甲板作业，过宽则增加阻力和靠泊难度。上层建筑不宜过度高大，否则迎风面积增大，侧风条件下保向困难；但驾驶区视野、雷达导航设备安装高度和人员遮蔽需求又要求上部结构具备一定高度。实际建模时，应把风挡倾角、舱顶设备座、舷侧栏杆、系缆点、护舷条和尾部平台一并纳入，而不是只做外观壳体。

　　登陆功能还要求艇首、甲板和舱室之间的载荷传递清晰。人员集中在首部登岸时，艇体前段会承受较大的局部弯矩，甲板板、横梁、纵桁和舷侧骨架需要形成连续传力路径。系泊与顶滩工况下，护舷、缆桩和牵引点不能作为孤立附件处理，其背后的加强板应延伸到相邻骨架上。巡逻用途则强调快速反应，艇上需要布置通信导航、照明、警灯、救生设备和少量武器或执法装备基座，这些设备的电缆走线、维修口盖和防水密封都应在结构设计阶段预留。

　　对于三维建模人员而言，这类艇的价值在于把船体曲面、内部骨架、动力系统和任务设备放在同一尺度下校核。曲面建模阶段要关注艇底折角线、舷侧过渡和上层建筑光顺性；结构细化阶段要检查骨架间距、板厚变化、开口补强和设备安装边界；总体布置阶段则要验证人员通行、货物堆放、登岸路线和紧急撤离是否顺畅。通过完整的三维结构表达，可以在加工前发现艇首开口与加强筋冲突、舱室设备维修空间不足、排气管路贴近燃油箱、甲板载荷路径不连续等典型问题，从而为后续详细设计、放样和建造提供更可靠的依据。
