小型台式三轴数控精雕铣床结构

　　该结构面向小尺寸零件试制、教学实验、PCB制板、软金属轻切削及工装夹具修配等场景，整体采用立式龙门式三轴布局，将主轴、滑台、导轨与驱动单元集中在紧凑台架内，适合放置于桌面或小型工位。设备不以大余量重切削为目标，而强调小行程内的定位稳定性、调整便利性和装配可实现性，可用于铝、铜、工程塑料、木材及覆铜板等材料的轮廓铣削、钻孔、开槽和浅量端面加工。

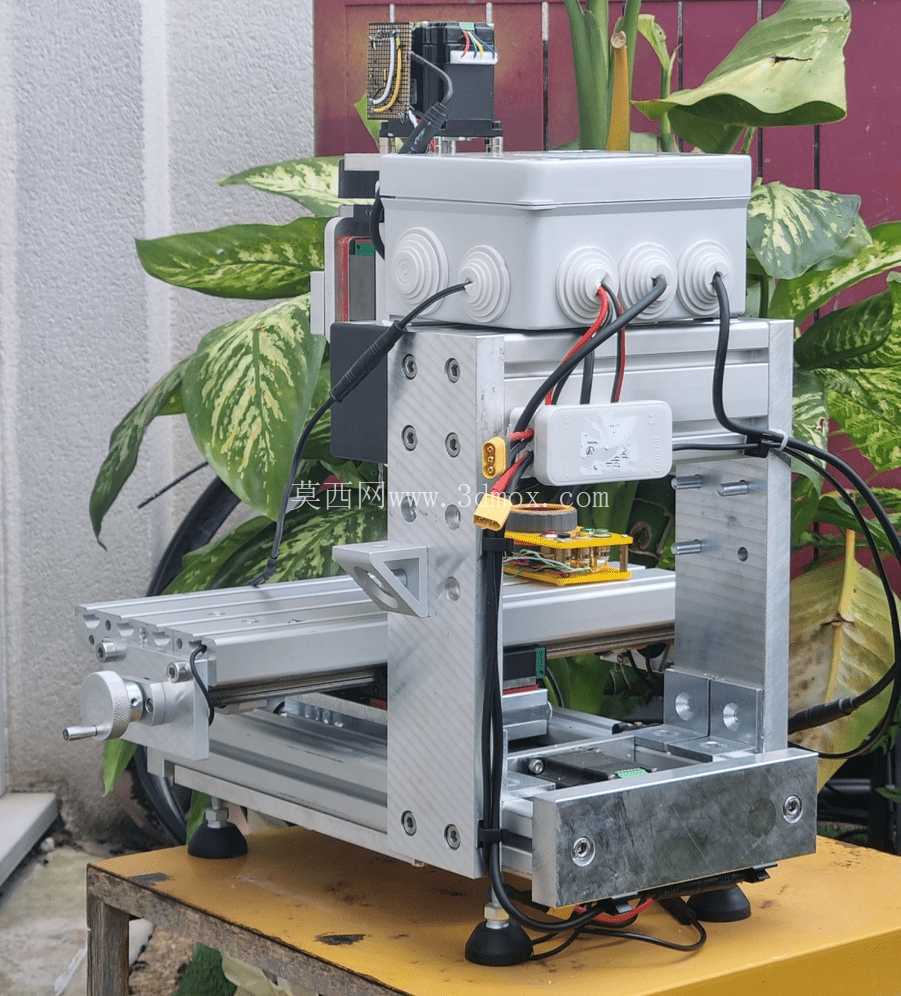

　　从运动构型看，X、Y、Z三轴均采用直线导向与丝杠传动组合，工作台承担工件装夹，主轴单元沿立柱方向完成垂向进给。与传统悬臂式小型铣床相比，龙门框架在横梁和立柱之间形成较封闭的受力路径，切削反力能够更快传递到床身，减少主轴端偏摆。Y向拖板位于底座内部，X向滑台承载工件，Z向滑板携带主轴，各轴运动边界清晰，便于在三维布局中检查干涉、行程余量和防护空间。

　　结构选材上，床身与立柱主要依托标准铝型材及厚板拼接，型材槽道为导轨、限位开关、拖链、电控元件提供安装基准。铝型材并非单纯用于减重，其规则截面有利于保证装配平行度，也方便后期增加吸尘罩、冷却管路、刀具检测块或工装附件。连接板、轴承座和电机座通过螺钉与定位面组合固定，关键受力处采用较大规格紧固件，以提高接合面刚度。对于小型设备而言，装配面平直度、导轨平行度和丝杠同轴度比单纯增加壁厚更能影响最终加工效果。

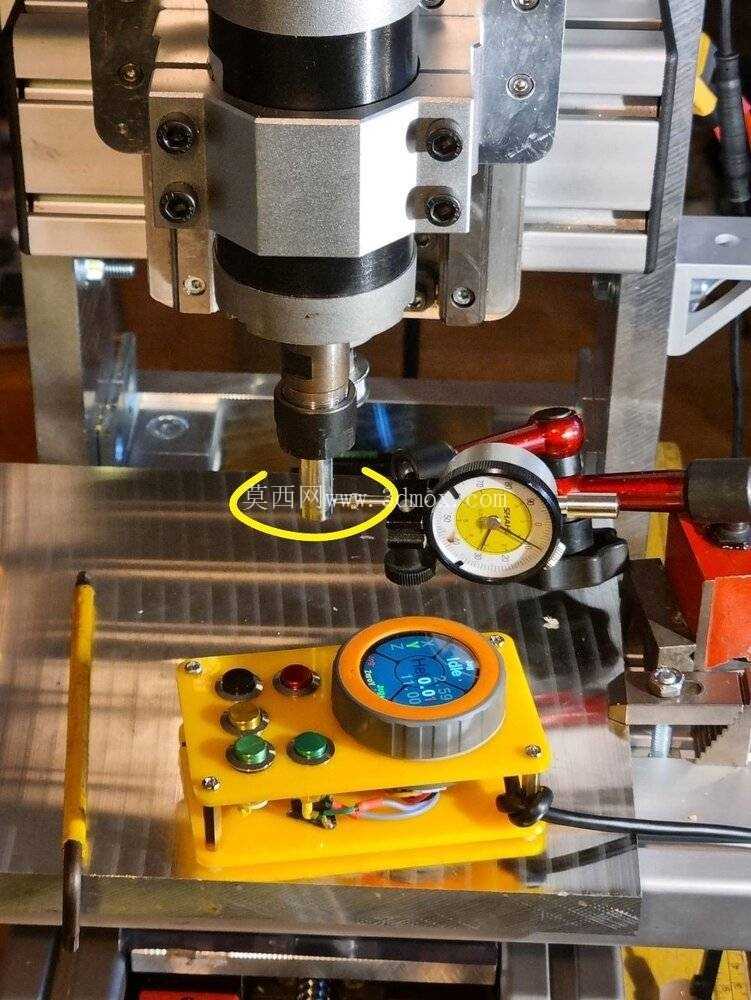

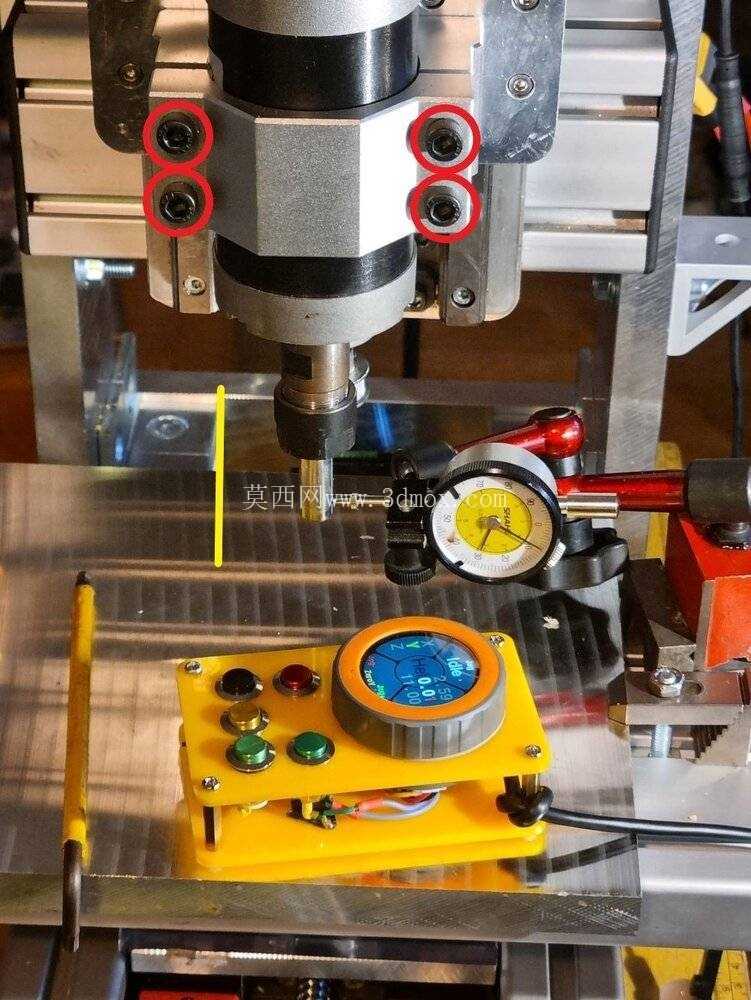

　　主轴部分采用立式电主轴布置，轴线与工作台面垂直，主轴夹头用于安装小径铣刀、钻头和雕刻刀。主轴座与Z向滑板之间保留调节面，可在装配时修正主轴与工作台的垂直度。Z向进给通过丝杠带动滑板上下运动，导向件承受侧向弯矩，丝杠主要承担轴向驱动，这样的分工有利于降低传动卡滞。主轴周边预留了电气线缆和冷却管路通道，若用于更高转速加工，可沿拖链布置动力线与信号线，避免运动过程中线缆拉扯。

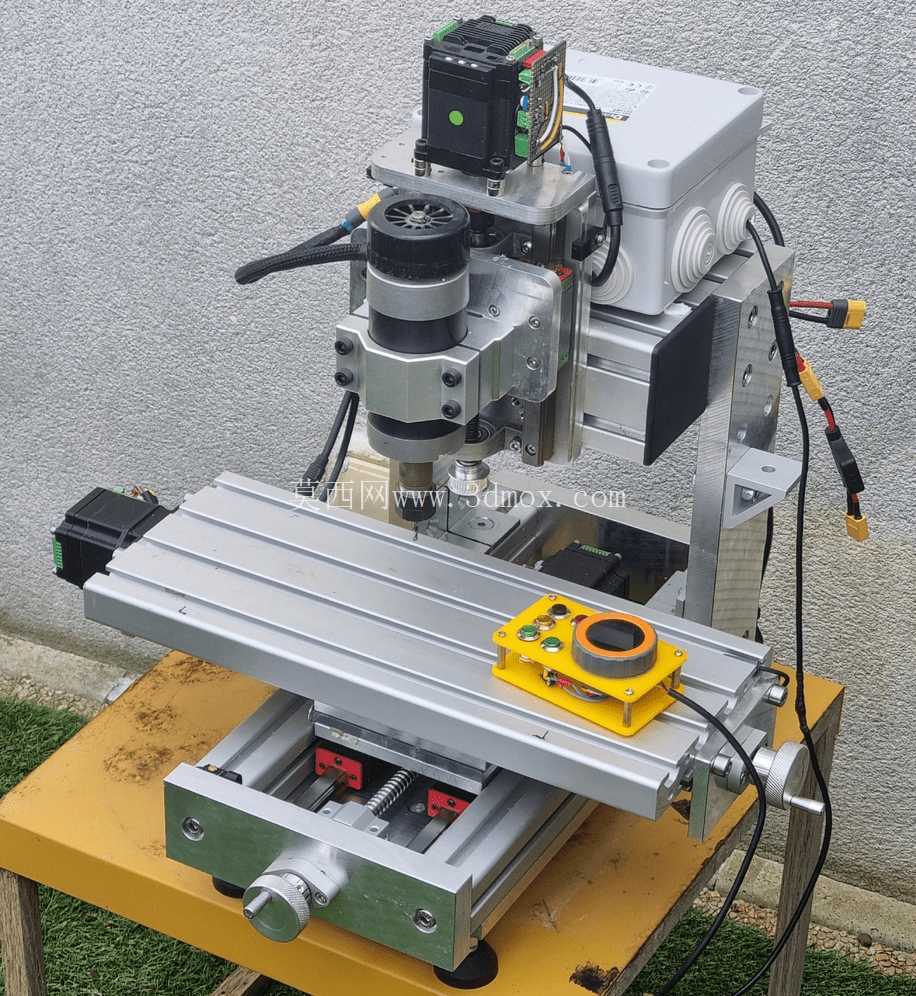

　　XY工作台是设备完成平面轮廓加工的核心。Y向运动单元安装在底座框架上，X向运动单元叠装于Y向拖板，台面设置T形槽或阵列安装孔，用于固定平口钳、压板、吸盘或专用夹具。台面边缘需要留出装夹操作空间，不能因追求小体积而压缩工件装卸区域。三维设计时应重点核对工作台在极限位置时与立柱、主轴、刀夹及防护件的距离，尤其要检查高工件装夹后Z向退刀是否足够，以及刀具接近台面边缘时X向滑台是否越出导向支撑范围。

　　驱动系统选用滚珠丝杠传递伺服或步进电机动力，丝杠螺母座与运动拖板刚性连接，电机可通过联轴器直连，也可根据布置空间采用支座支撑。丝杠两端需要设置轴承支承，避免长悬臂造成高速运行时振动。导轨滑块的布置应尽量拉开跨距，使偏载力矩由多个滑块共同承担。对于精铣、钻孔等工序，导向件跨距过小会使工作台在边缘位置出现明显俯仰，因此模型中导轨长度、滑块间距和拖板宽度需要协同确定。

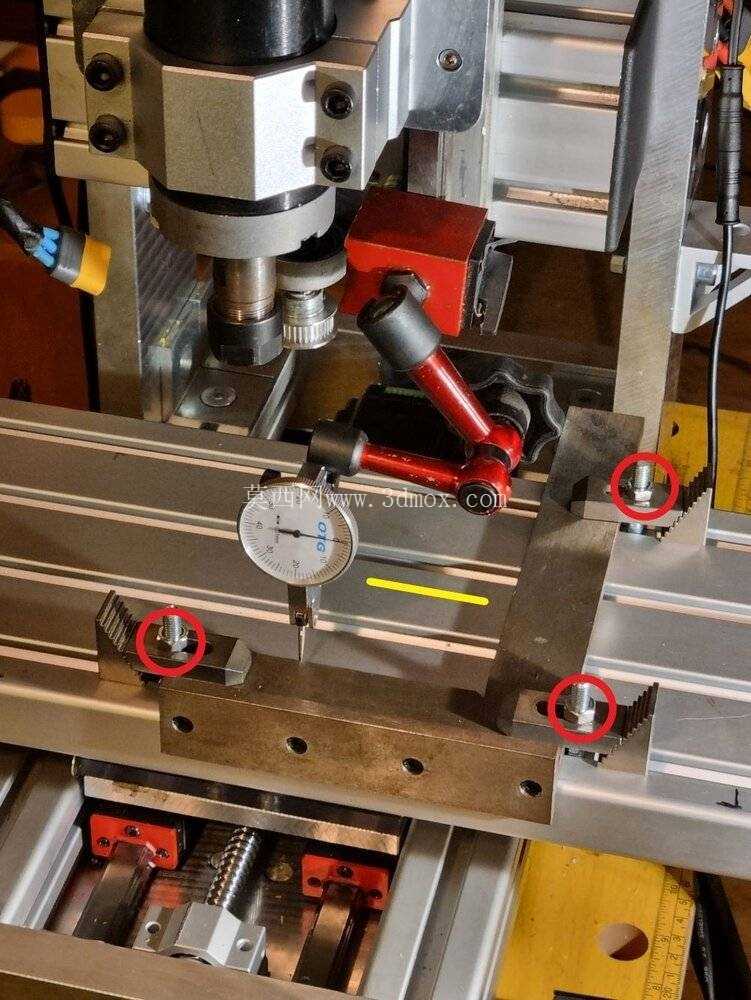

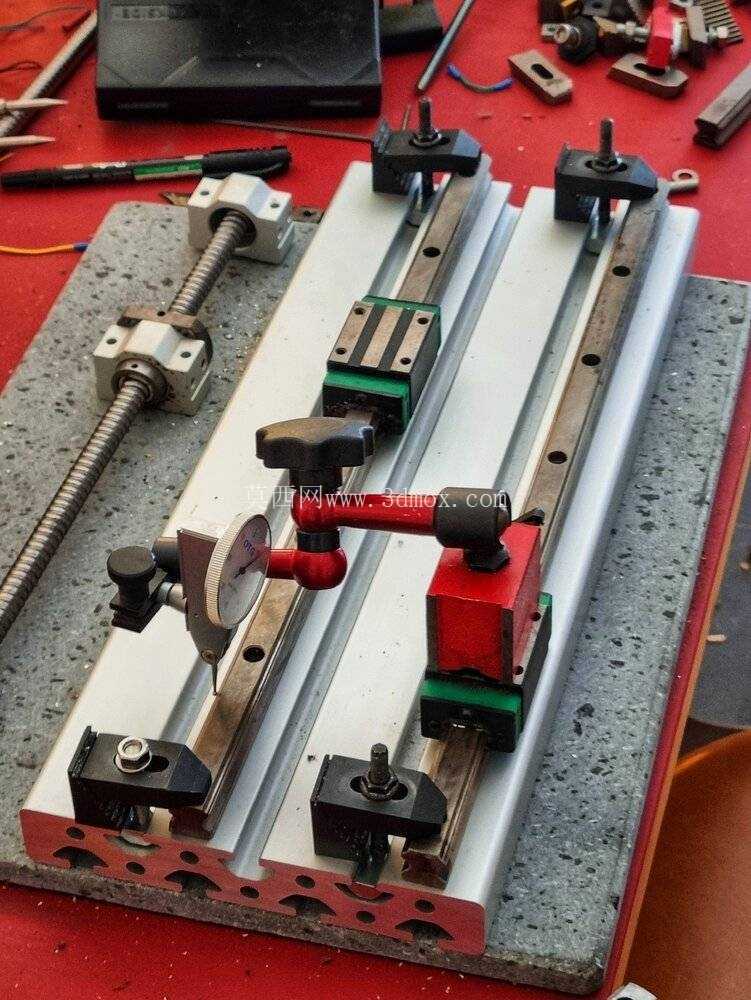

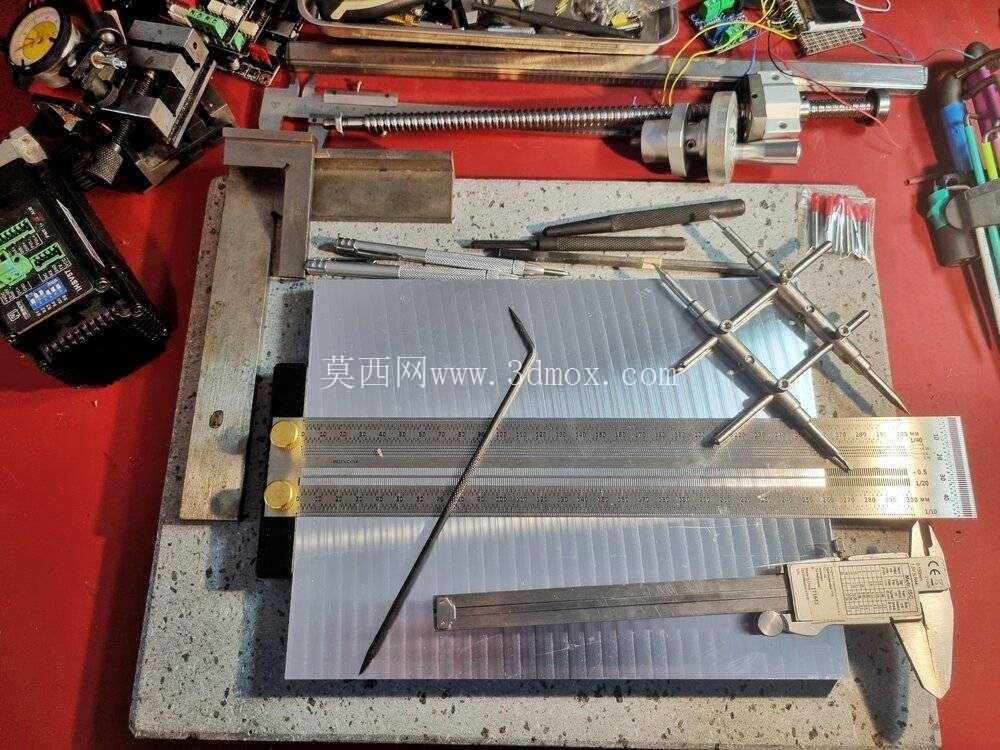

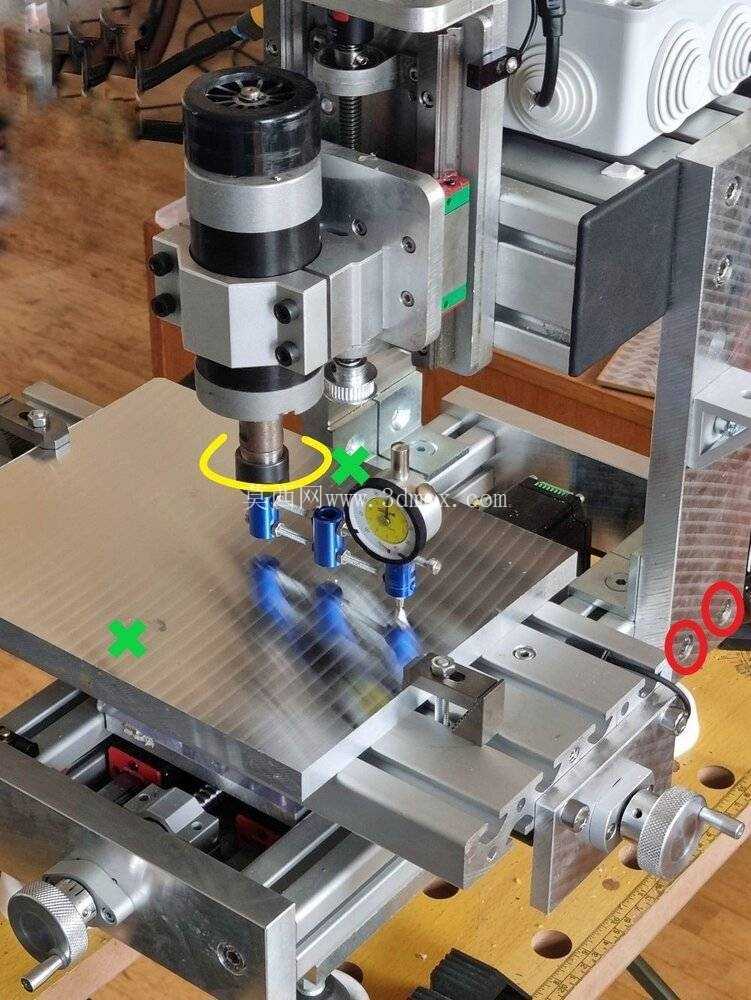

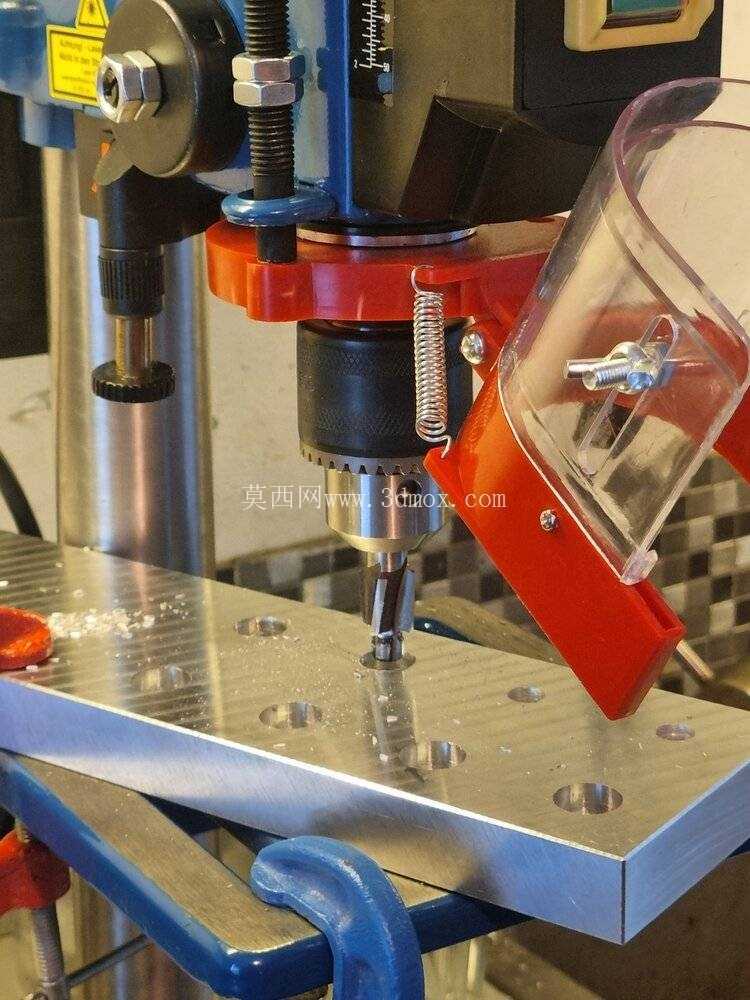

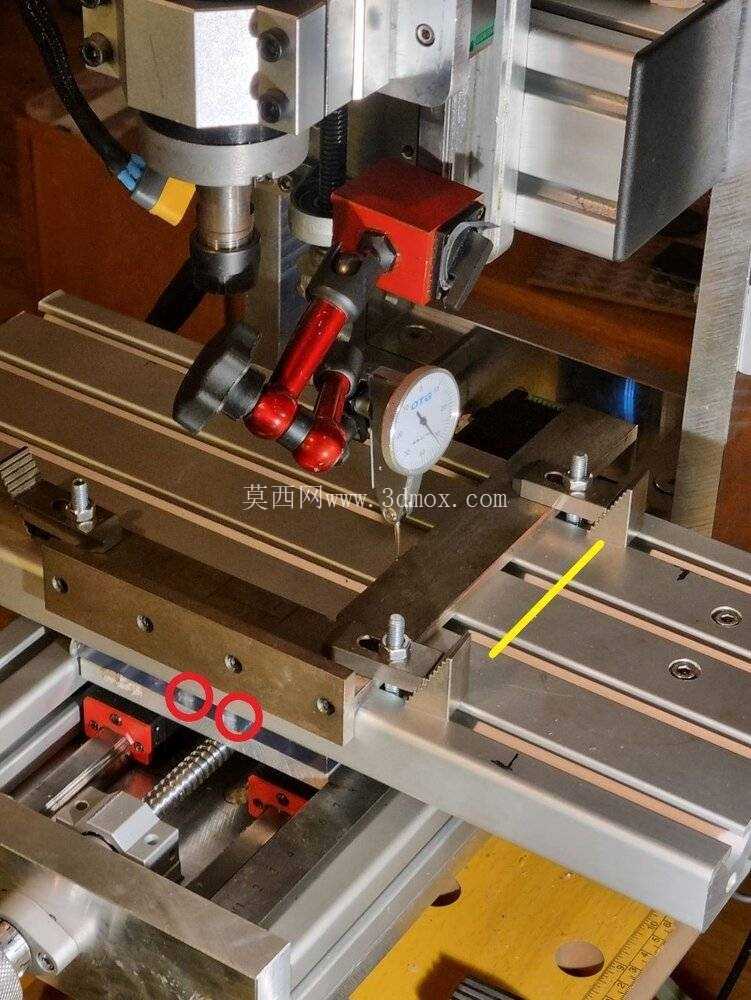

　　精度控制思路体现在公差链简化上。设备的运动精度不依赖大量现场修配，而是通过已知尺寸的型材、板材、导轨和标准件建立稳定基准。装配时可利用百分表沿单轴方向校正导轨直线度，再分别检查三轴垂直度。旋转式调节结构减少了垫片反复增减的工作量，使主轴偏角、拖板平行度和限位位置能够通过螺钉、顶丝或偏心件微调。对于自制设备，这种设计降低了对大型加工母机的依赖，切割、钻孔和少量铣削即可完成主要零件制备。

　　刚性设计方面，主轴切削时产生的轴向力和径向力会依次经过主轴座、Z向滑板、立柱、横梁和底座传递到底部支承面。立柱与底座连接处应避免单薄立板承受弯矩，需通过加宽连接面、增加肋板或利用型材多面固定来提高约束。设备头部具有一定重量，若Z向悬伸过长，会在快速换向时引起轻微晃动，因此主轴中心线应尽量靠近导向面，刀具伸出长度也应在满足加工深度的前提下缩短。

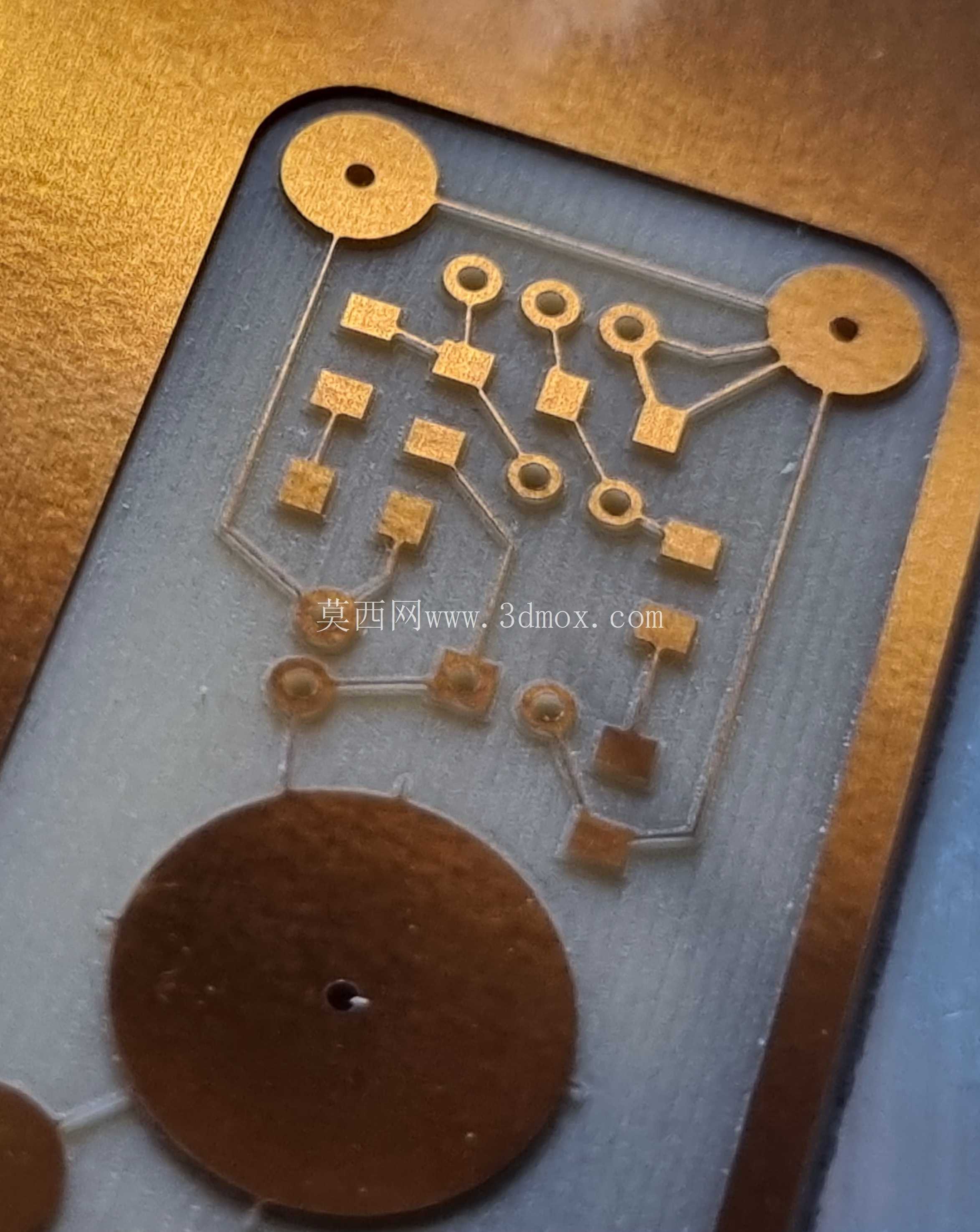

　　实际使用中，该类台式铣床适合小进给、浅切深、多次走刀的加工方式。加工铝、铜等软金属时，应控制单次切削深度并保证排屑顺畅；加工PCB或塑料件时，可提高主轴转速并降低进给负载。设备工作区域约覆盖250毫米、150毫米、90毫米的三轴行程，这一范围决定了它更适合小型板件、样件和精密小件，而不是大型坯料。整机占地边界除主体框架外，还应计入手轮或电机外伸、拖链弯曲半径、电控盒、吸尘接口以及工作台前后维护空间。

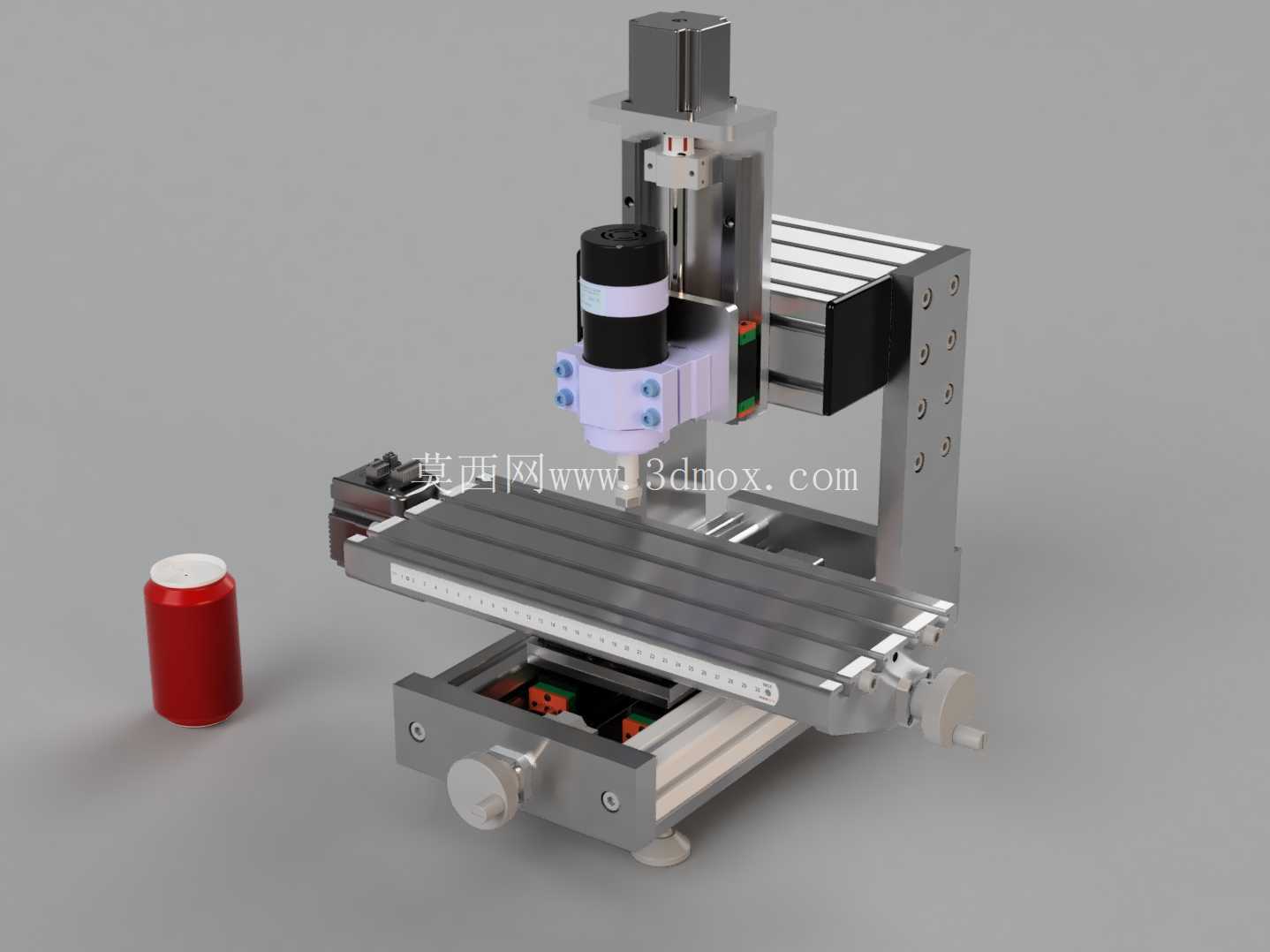

　　从建模角度看，该结构适合作为非标小型数控设备的方案参考：既可拆解为床身组件、立柱组件、主轴组件、XY工作台组件和驱动组件进行详细设计，也可用于检查标准件选型、行程干涉、装配顺序和维护可达性。底部调平支脚、手轮接口、限位块和线缆走线位置均在整体布局中有明确体现，为后续工程出图、外购件清单编制和实物装配提供了较完整的结构基础。
