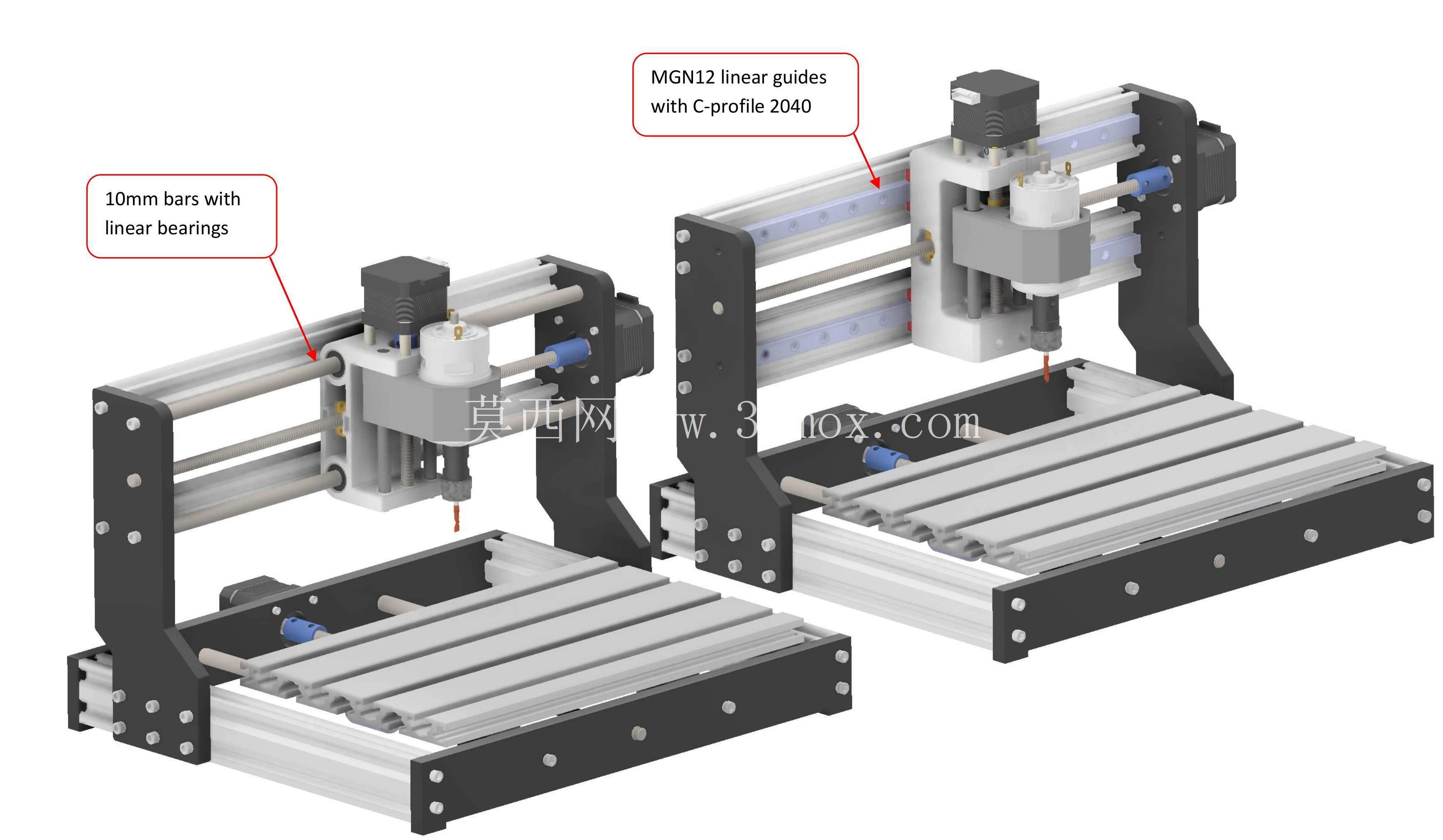

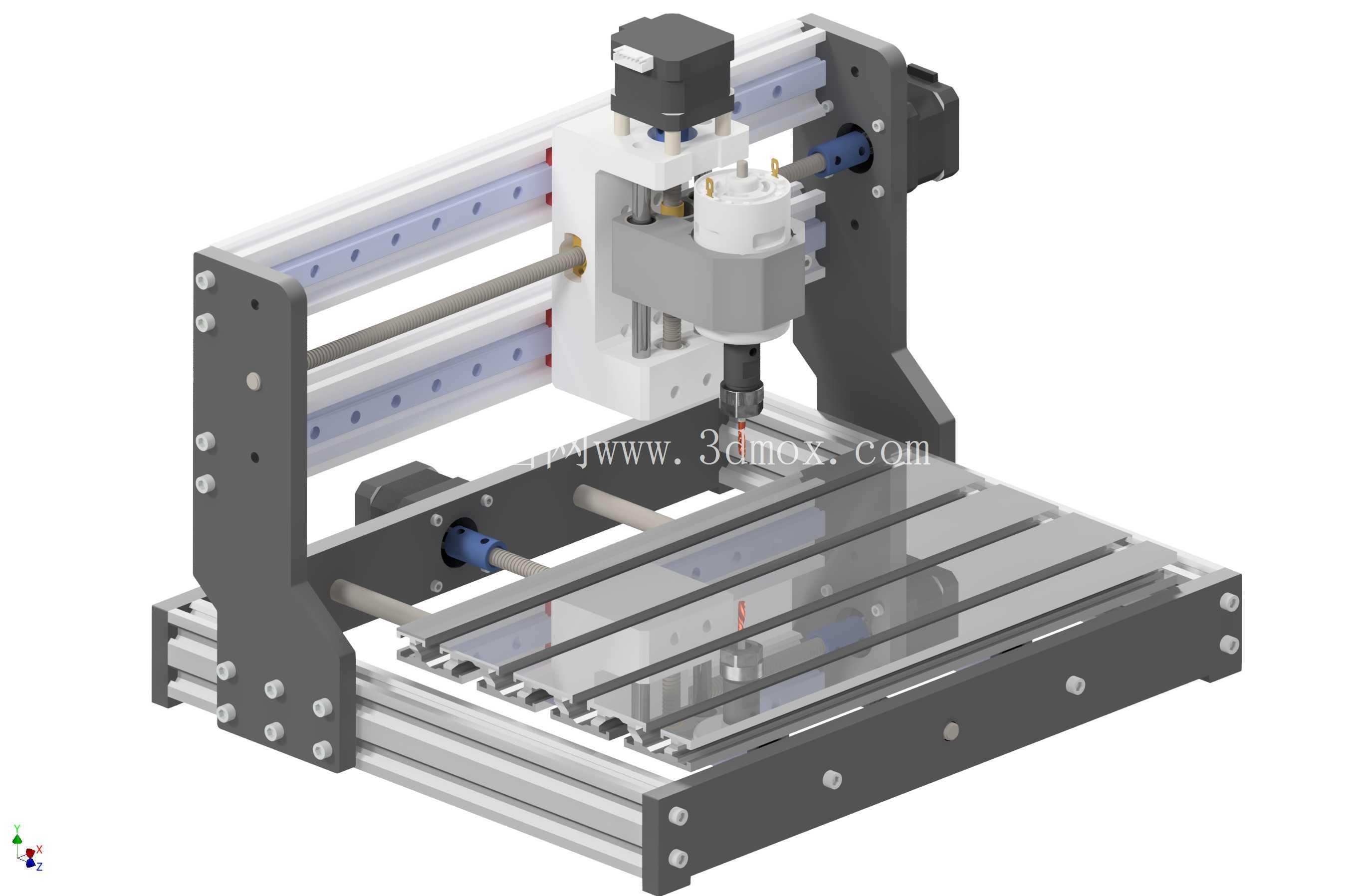

这套三维结构针对桌面级小型数控铣雕设备的X向进给系统做定向升级,核心改动集中在横梁滑座的导向承载环节,把原有光轴加直线轴承的浮动导向方案替换为MGN12规格微型直线导轨搭配C型2040铝型材的组合,有效行程覆盖360mm加工区间,适配3018规格台式雕刻机的安装孔位与原有机架边界。

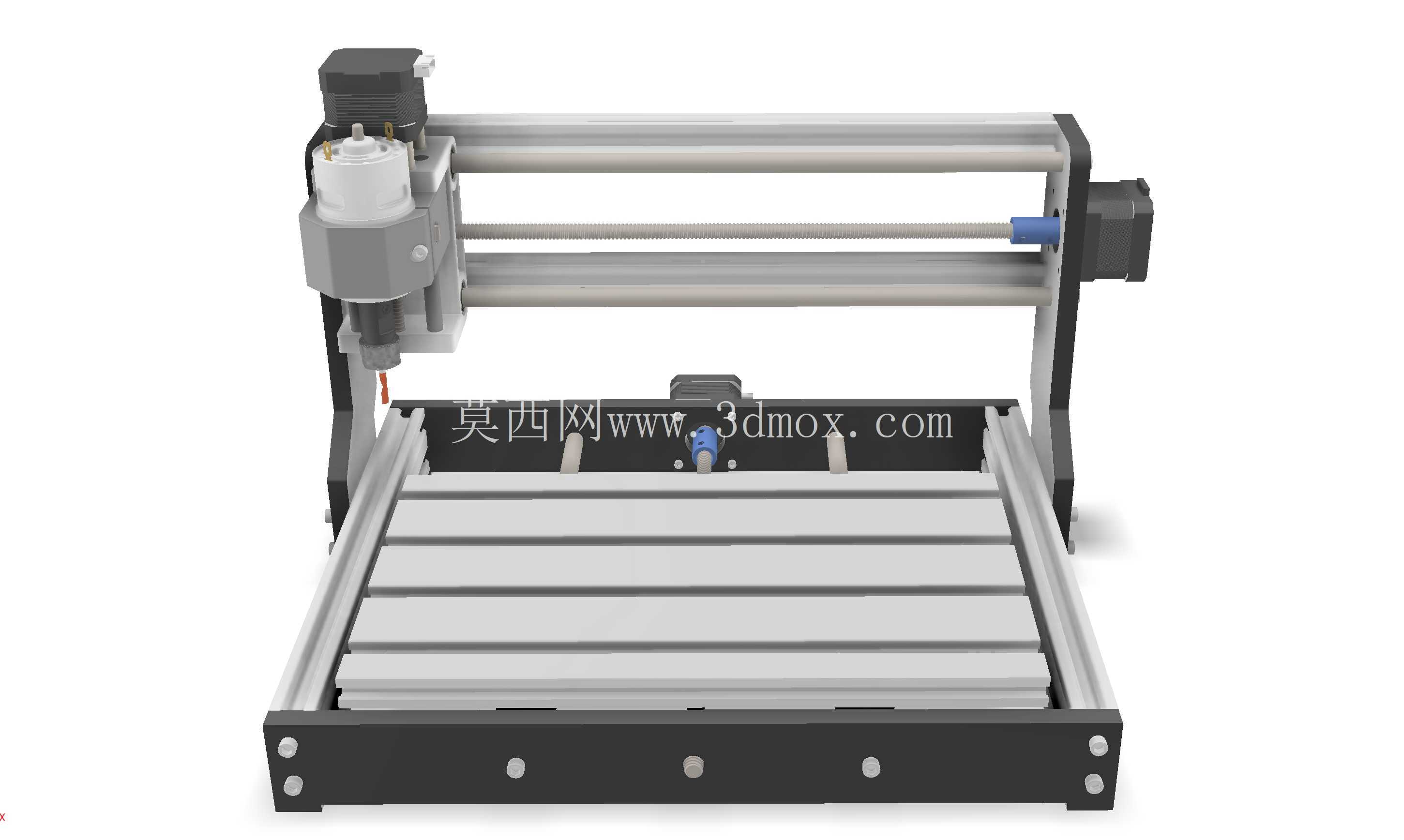

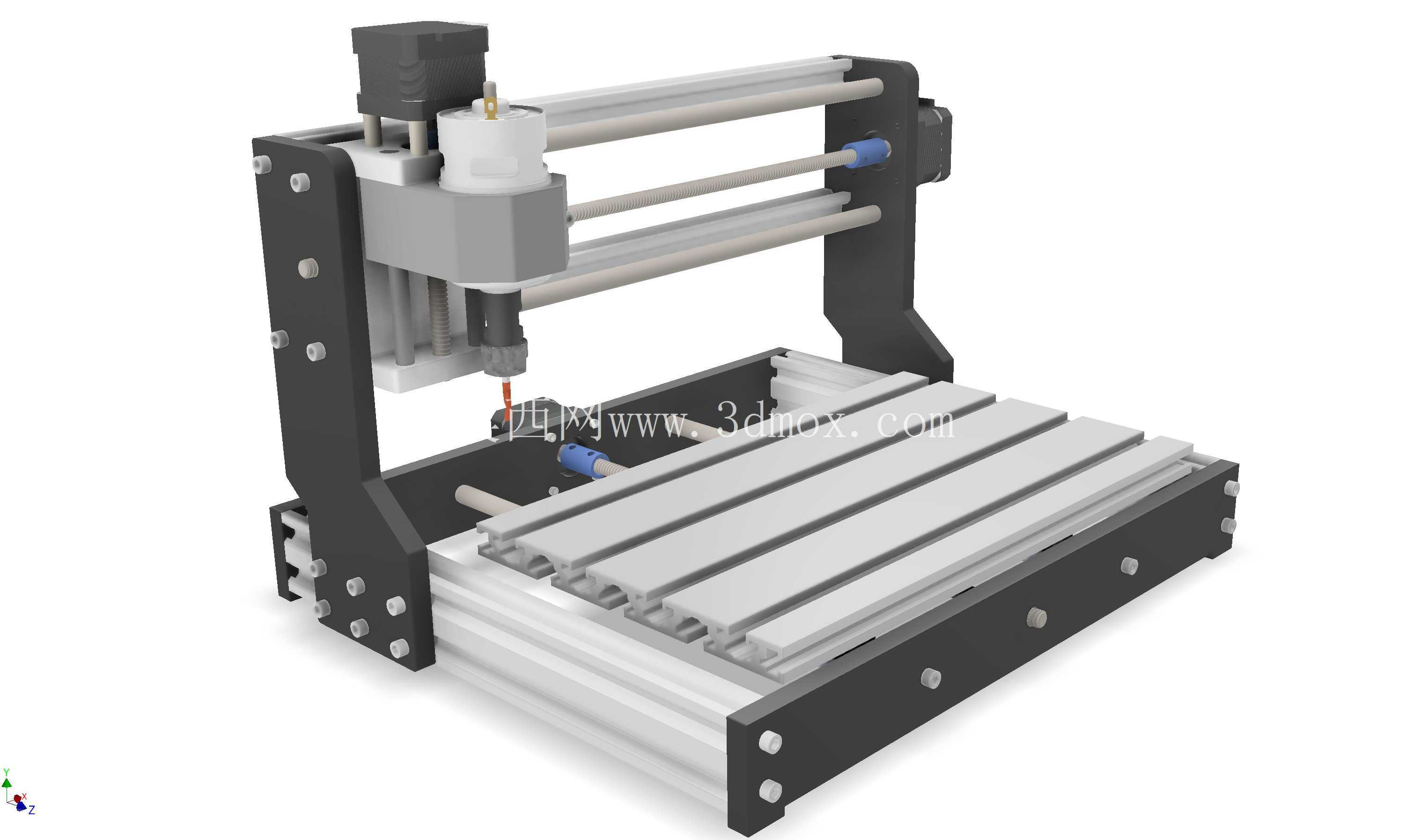

从实际加工场景出发,这类小型设备多用于创客工作室、教学实训工位、小批量手板打样车间,承担软金属铣削、亚克力切割、PCB板钻孔、木工浮雕等轻载加工任务。原机采用的10mm光轴配合线性轴承结构,在长期承受侧向铣削反力时,光轴跨距偏大、轴承座配合间隙容易累积,走刀过程中X向会出现微量俯仰偏摆,直接表现为加工面接刀痕明显、圆孔失圆、长行程铣削直线度下降。升级方案选用的MGN12微型直线导轨属于滚动导向元件,滑块内部滚珠与导轨滚道为预压接触,刚性远高于滑动配合的光轴轴承,能够同时承受径向、横向反力与倾覆力矩,铣削走刀时滑座的姿态稳定性大幅提升。

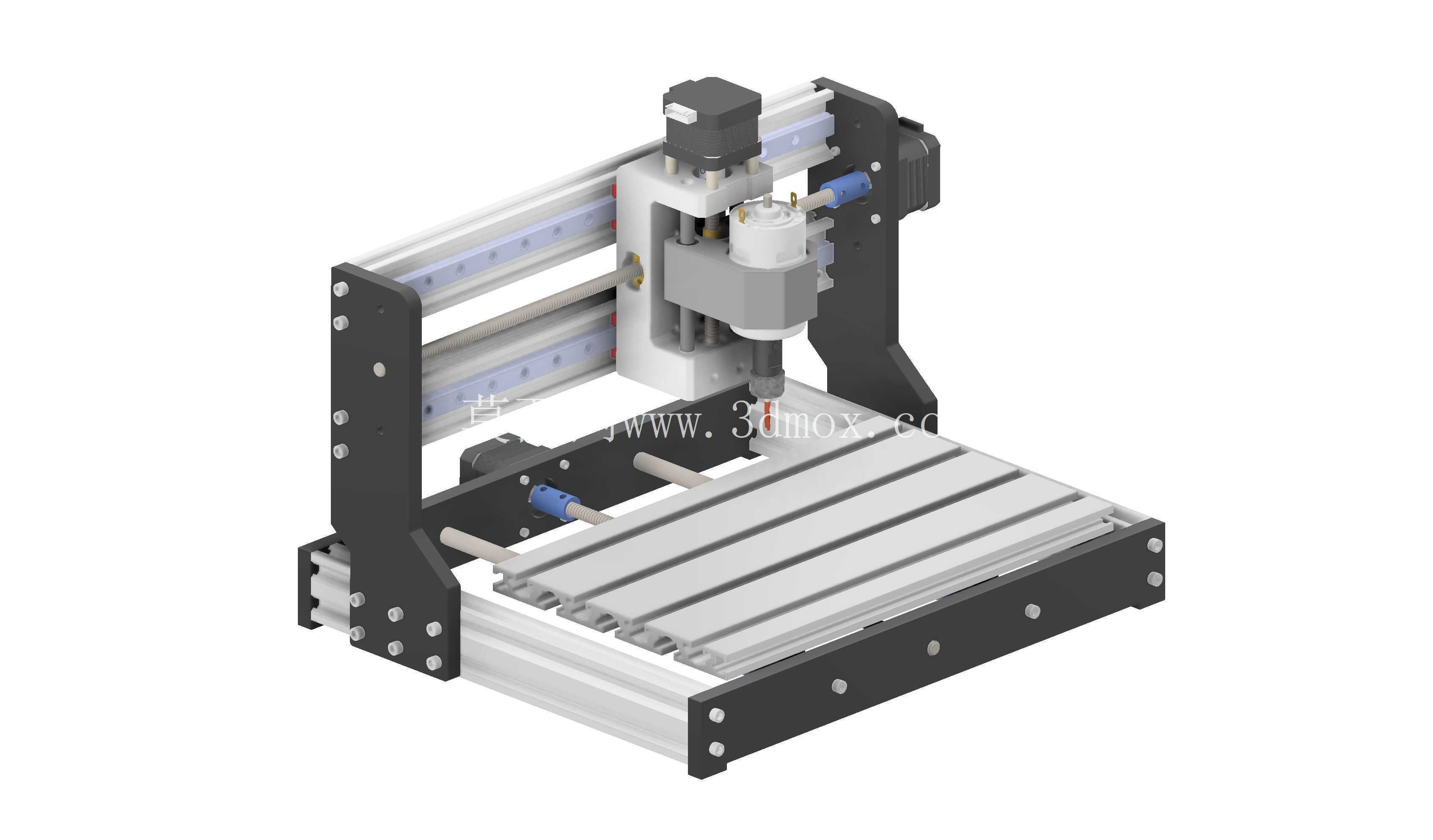

结构设计层面没有推翻原有整机架构,而是尽可能保留原厂底座、Y轴进给组件、Z轴主轴滑台、驱动电机与传动丝杆,仅对X轴横梁的安装基体做适配改造。C型2040铝型材作为导轨安装基准,型材槽口与导轨安装孔位对应匹配,安装时可以先在型材上预装导轨,通过百分表拉表校准导轨全程直线度后再锁紧固定螺丝,避免直接在原有横梁上二次加工带来的孔位误差。导轨滑块与X向移动滑座连接,原有主轴安装板的孔位可通过转接垫块适配,不需要大范围改动Z轴组件的安装逻辑,降低改装的加工门槛。

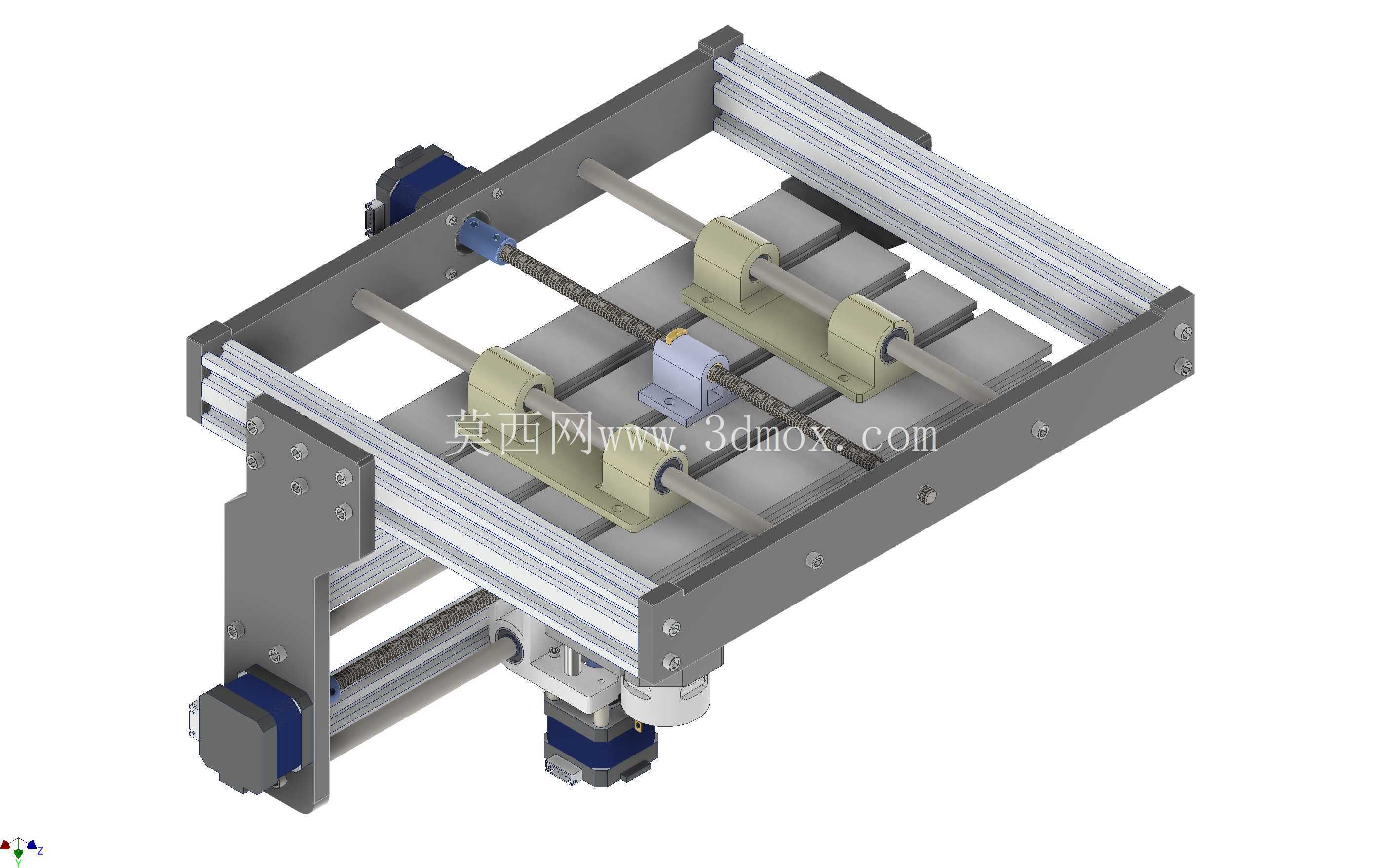

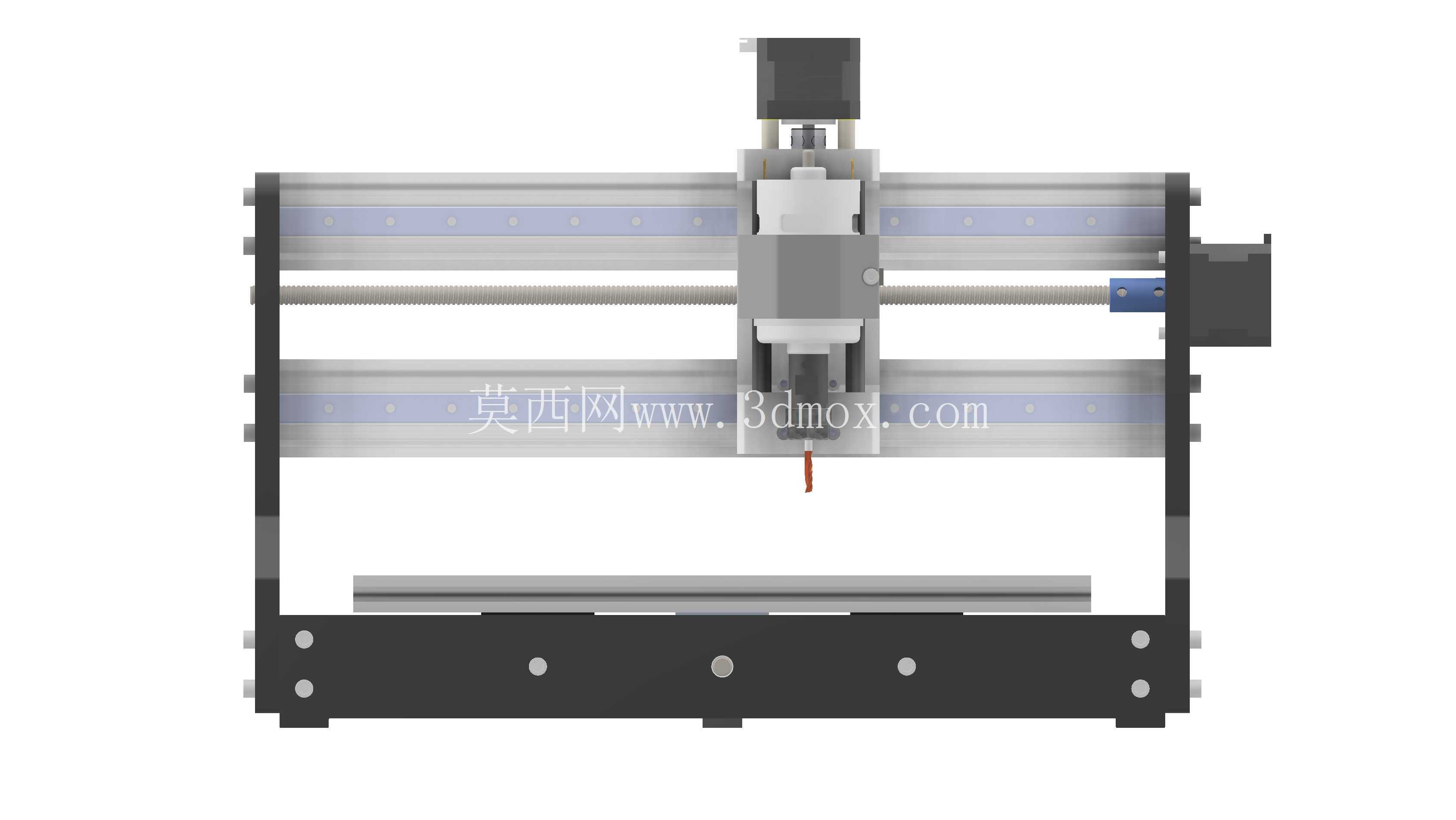

安装边界方面,整机底座沿用3018机型的铝型材拼合框架,Y轴工作台的有效装夹区域保持原有规格,X轴横梁的整体高度、两侧立式支撑板的连接孔位均与原机兼容,升级后设备的整体占地尺寸没有明显外扩,不需要额外调整工作台摆放空间。导轨选型上MGN12的截面尺寸紧凑,不会和Z轴滑台的上下运动行程发生干涉,2040型材的槽宽同时可以容纳拖链、限位开关的安装走线,X轴两端的机械限位位置可以沿用原有支架,仅需微调触发挡片的位置即可匹配新滑座的运动极限。
从传动匹配角度看,X轴原有步进电机通过联轴器连接T型丝杆,丝杆螺母带动滑座沿导轨移动,导轨的高刚性可以抵消丝杆传动过程中产生的径向扰动,避免丝杆因受侧向力出现弯曲变形,长期运行下丝杆的磨损速度也会相应降低。预压等级选择普通级即可满足桌面设备的加工需求,过高预压会增加滑座移动阻力,导致步进电机丢步。装配过程中需要注意两根导轨(单导轨方案则侧重导轨与丝杆的平行度)的平行度校准,全程推动滑座无卡滞点,再锁紧所有安装螺丝,最后试运行全行程往复动作,确认限位触发正常、走线拖链无拉扯。

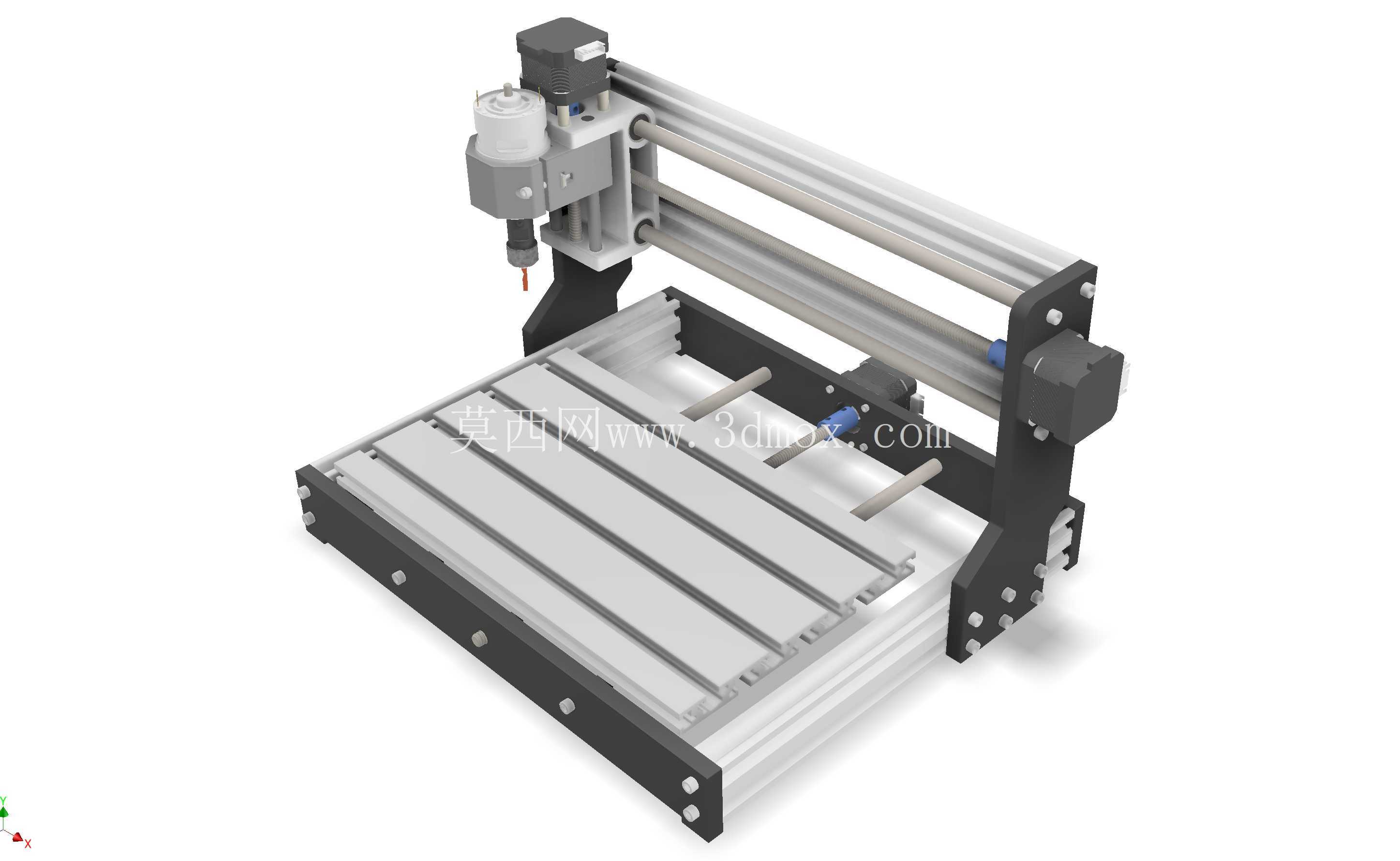

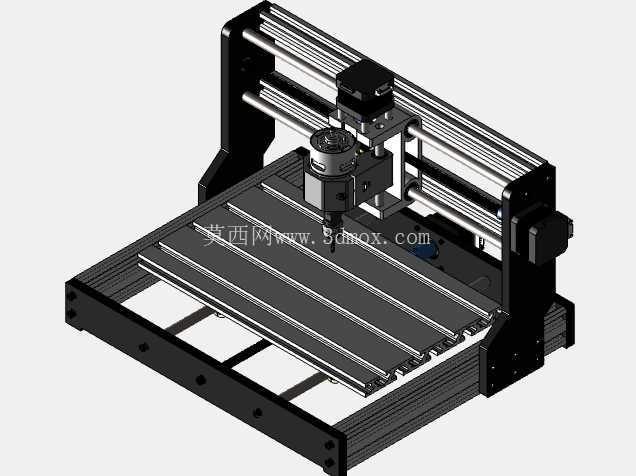

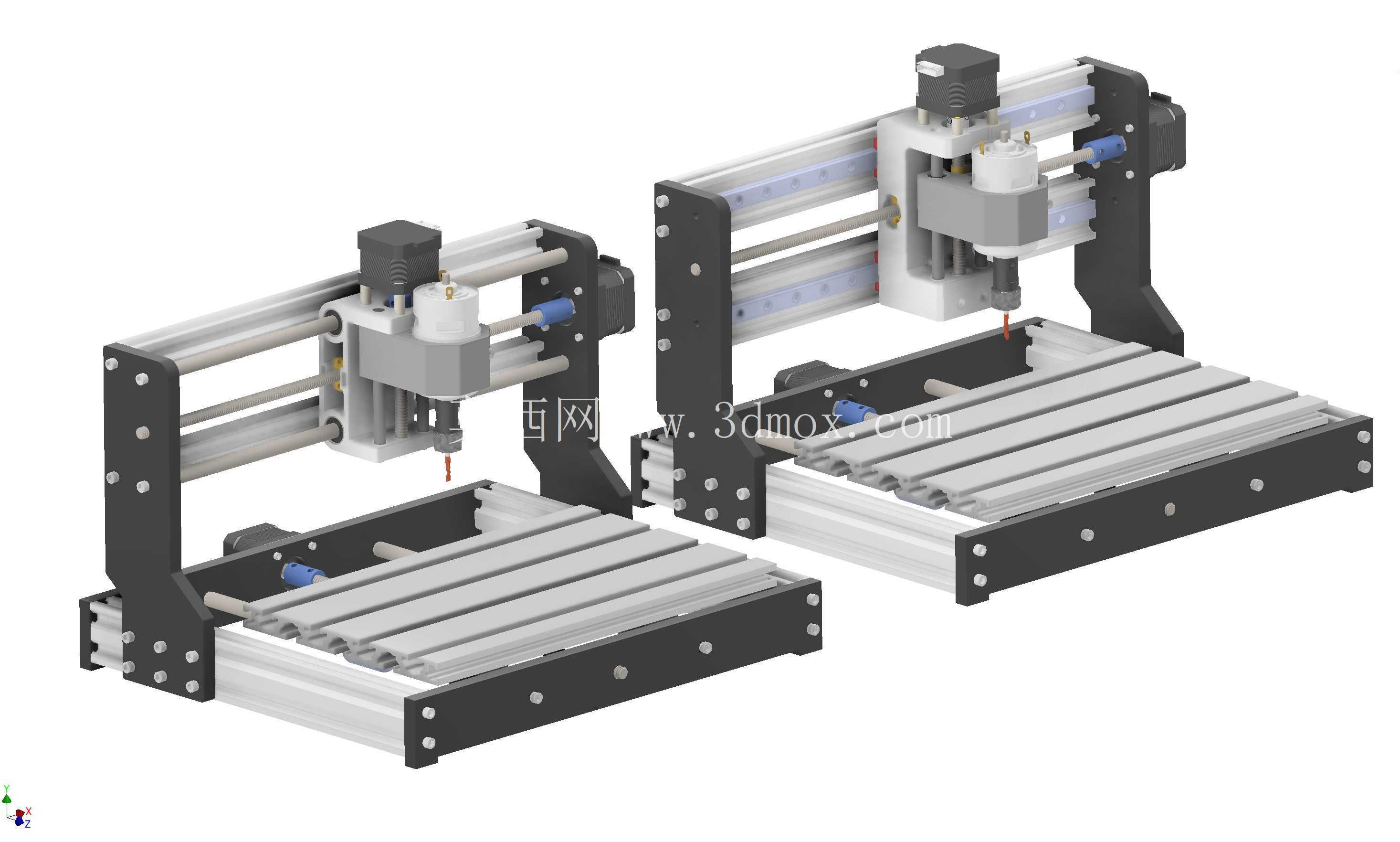

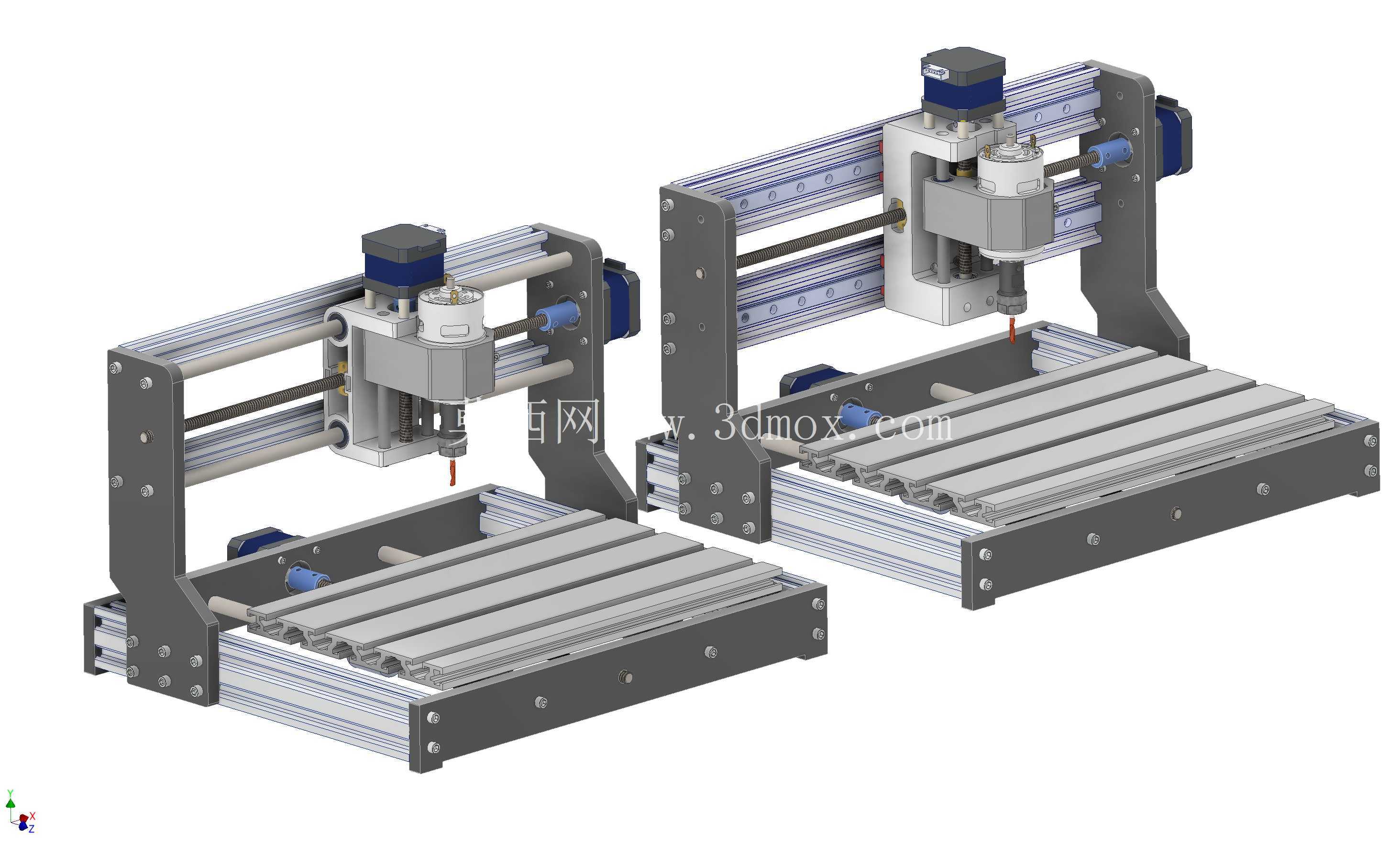

这套升级结构的建模完整还原了导轨滑块、铝型材横梁、滑座转接板、机架侧板、工作台型材、主轴夹座等所有零部件的装配关系,工程人员可以直接参考其安装孔位布局、零件避让间隙、运动包络范围,用于同类小型数控设备的导向系统改装、专用轻载铣削设备的开发设计,也能作为直线导轨选型、铝型材机架搭建的实操参考案例,验证微型滚动导轨在小尺寸数控设备上的刚性提升效果。
