BT40数控铣削ER弹性筒夹刀柄结构

　　这套刀柄结构在立式加工中心、数控铣床的日常批量加工里属于出镜率极高的装夹部件，车间里但凡要完成平面铣削、型腔开粗、轮廓精修、钻孔铰孔这类工序，几乎都要靠它把旋转刀具和机床主轴牢牢对接起来。很多刚接触工艺编排的工程师容易忽略刀柄选型对加工稳定性的影响，实际上整套切削系统的刚性传递，第一步就落在主轴锥面和刀柄锥柄的配合面上。

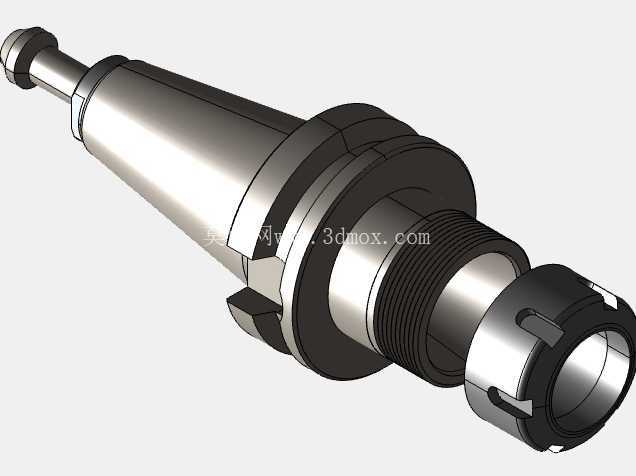

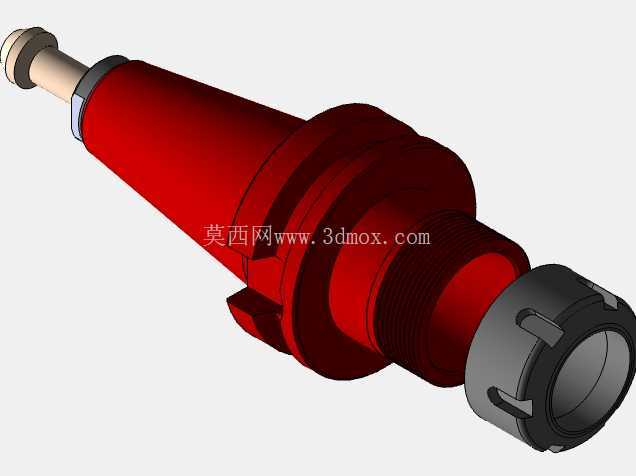

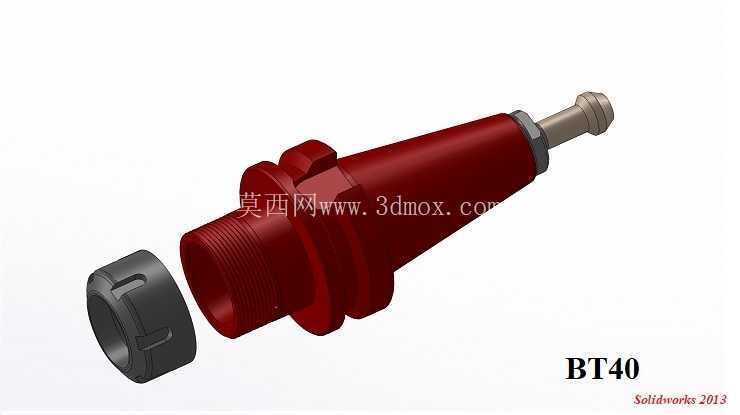

　　从结构拆分来看，整套部件包含BT40标准锥柄主体、ER32弹性筒夹、锁紧螺母、尾部拉头螺栓这几个核心部分。锥柄部分采用7:24的标准锥度，这个锥度设计本身就兼顾了自锁倾向低、换刀拆卸顺畅、定心精度可控这几个核心需求——加工完成后主轴松刀，刀柄不会因为锥面自锁卡在主轴孔内，机械手换刀动作可以顺畅完成；拉紧状态下锥面完全贴合，主轴的回转扭矩可以通过锥面摩擦和端面定位共同传递，不会出现高速重切削时刀柄打滑打转的问题。

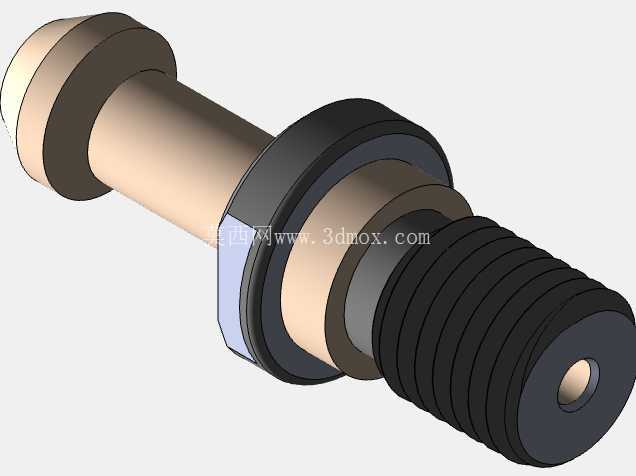

　　尾部的拉头螺栓也就是车间常说的拉钉，它的螺纹规格对应40×1.5，这个尺寸是和BT40主轴内部的拉爪机构完全匹配的。主轴内部的碟簧组拉动拉爪，勾住拉钉的环形卡槽，把整个刀柄往主轴锥孔内部拉紧，拉紧力通常控制在十几千牛的区间，既保证锥面贴合没有间隙，又不会因为拉力过大把锥面压出接触疲劳痕迹。建模的时候拉钉的头部圆角、卡槽宽度、螺纹旋合长度都要严格按标准取值，要是拉钉长度做短了，拉爪勾合量不足，高速旋转时很容易出现刀柄松脱飞出的风险；要是做长了，刀柄锥面无法完全贴紧主轴端面，加工时会出现刀柄窜动、工件表面振纹超差的问题。

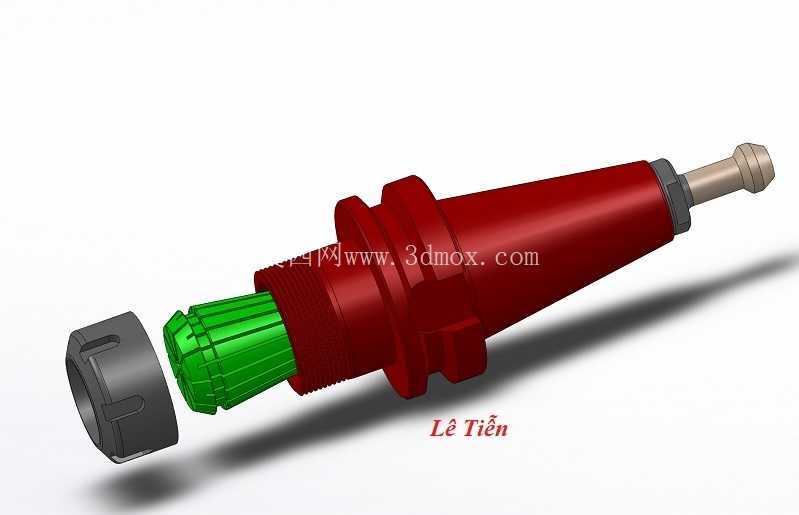

　　前端的ER32螺母和弹性筒夹是装夹刀具的核心部分，ER筒夹本身是开了多条均布弹性槽的锥形套，螺母旋入刀柄前端外螺纹的时候，会把筒夹往刀柄内部的锥孔里推，锥面挤压让筒夹的内孔均匀收缩，把铣刀、钻头的圆柱柄部抱紧。这种装夹方式的同轴度可以控制在0.01毫米以内，夹持范围覆盖2毫米到20毫米直径的直柄刀具，换刀的时候只需要用扳手松开螺母，取出筒夹更换刀具再重新锁紧，整个过程不用拆卸刀柄，操作效率很高，非常适合多品种小批量的加工场景。

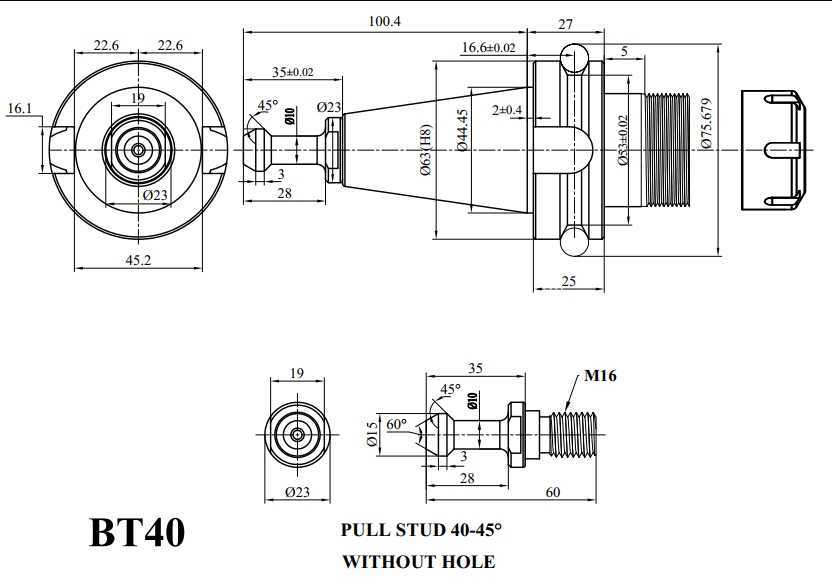

　　外形尺寸方面，BT40锥柄的大端直径标准值为44.45毫米，整个刀柄从主轴端面到螺母前端的悬伸长度在这套结构里控制在合理区间，工艺人员做刀路编程的时候需要把这个悬伸长度录入刀具参数表，避免编程时设定的安全高度不足，导致螺母或者锥柄部分和工件、夹具发生碰撞。安装边界上，刀柄装入主轴时锥面必须擦拭干净，不能残留铁屑或者切削液结晶，哪怕只有几微米厚的杂物垫在锥面之间，都会让刀柄的定心偏移，加工出来的孔位位置度直接超差。拉钉装配时要在螺纹表面涂少量防松油脂，按照规定扭矩拧紧，避免高速旋转时拉钉松动。

　　实际车间使用里，这类刀柄最常见的失效场景是重切削时筒夹内壁夹持力不足，刀具出现打滑退刀，这时候就要检查筒夹的弹性槽有没有被切屑堵塞，螺母的锁紧螺纹有没有磨损，锥面有没有出现拉毛划痕。日常保养时每次换下刀柄都要把锥面、筒夹、螺母清理干净，喷涂防锈油后存放，避免锥面生锈影响下次安装的接触精度。做三维结构设计的时候，各个配合面的公差要标注清晰：锥面采用着色检验，接触面积要达到85%以上；外螺纹和螺母的配合采用间隙配合，保证手动旋合顺畅；拉钉和刀柄尾部的螺纹连接要保证同轴度，避免拉钉偏心导致主轴拉爪受力不均。整套结构没有复杂的传动零件，但是每一处尺寸公差都直接关联加工精度和操作安全，是数控加工工艺环节里最基础也最不能出错的功能部件。
