重型自卸半挂货运车斗结构设计

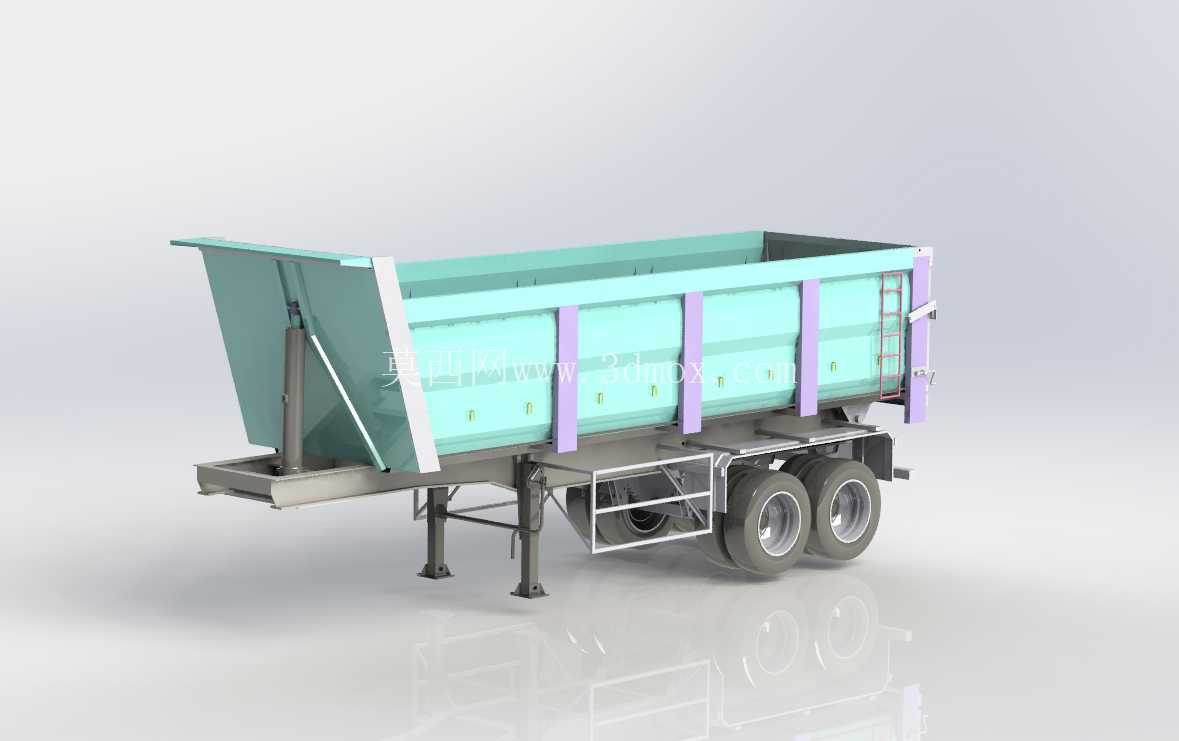

　　这套重载自卸半挂车斗的三维结构，面向散装物料短途转运与工地倒运场景搭建，日常承担砂石骨料、矿渣、建筑渣土、煤炭散料的装载与自动卸料作业，在矿山采场出料口、商混站集料区、市政拆迁现场、公路路基填筑工段都能见到同类结构的身影。不同于一体式载货卡车，该结构为独立挂装的半挂承载单元，前端通过牵引销与主车鞍座对接，后部依托双联轴轮胎承担主要载荷，脱离主车时由前部两支可收放支腿支撑地面维持停放稳定。

　　从实际卸料逻辑倒推结构布局，车斗采用后倾翻卸料形式，举升执行件布置在车厢前部下方，液压油缸逐级伸出时推动斗体绕后部铰接点抬升，斗内物料在重力作用下沿底板向后滑移，从尾部敞开的卸料口自动卸出，全程无需人工进入车厢清理，大幅缩短散料卸载的作业周期。设计阶段优先校核举升全过程的重心偏移轨迹，斗体抬升至最大倾角时，整车合成重心不能越过后轮支撑的稳定边界，避免举升卸料时发生后倾倾覆；同时油缸的安装铰点位置经过多轮迭代，既保证小举升角度阶段就能获得足够的推力矩，又要控制油缸完全缩回时的纵向占位，给前部牵引搭接区域留出足够安装空间。

　　车厢本体采用大容积敞口式结构，侧围与底板均为厚钢板焊接成型，沿斗体长度方向均匀布置多道竖向加强立筋，把侧围大板分隔成多个独立受力区，抵抗散料堆积产生的侧向胀裂力；底板整体向尾部预留微小倾斜角度，既降低满载行驶时物料向前窜动的冲击，也能在举升初期就让物料顺利向后滑移。车厢尾部设置可自动开合的后挡板，斗体处于水平运输状态时挡板锁闭，封堵物料漏出通道；举升过程中挡板随斗体倾角增大自动解锁摆开，不会阻碍物料倾泻。斗体右侧外置竖向爬梯，方便运维人员登顶查看物料残留、检修顶部铰接部件，爬梯踏步做防滑处理，与侧围加强筋错位布置避免干涉。

　　行走承载部分采用双轴双排轮胎配置，钢板悬架把车轴与挂车副梁柔性连接，过滤非铺装路面的颠簸冲击；副梁为通长焊接工字钢结构，承担整车载荷的纵向传递，副梁中段布置外置防护栏与储物平台，既满足道路行驶的侧面安全防护要求，也可随车放置捆扎绳索、卸料辅助工具。支腿为手摇机械式结构，停放时摇下支撑盘贴合地面，行驶时向上翻折收起，保证离地间隙满足烂路通行要求。

　　建模过程中所有铰接位置都单独做了运动间隙校验：油缸两端铰点、斗体后翻转轴、支腿收放轨迹、爬梯与轮胎的侧向距离，都预留了实际装配的公差余量，不会出现运动干涉。车厢的长宽尺寸严格匹配道路货运的限宽边界，侧围外廓不超出轮胎的最外侧宽度，整车高度在空载状态下符合挂车通行的限高要求；牵引板的安装高度匹配常规重型牵引车的鞍座高度标准，对接后整车前后高度差处于合理区间，不会出现斗体异常前倾或后翘。

　　针对散料运输的磨损特性，底板与物料长期摩擦的区域可额外加装耐磨衬板，衬板通过螺栓固定便于后期更换，无需整体切割替换车斗本体；侧围内壁的加强筋同时起到耐磨挡条的作用，减少大块石料直接冲击侧板母材。整套结构把承载、举升、行走、防护、停靠的功能模块整合在同一挂装单元上，结构拆分逻辑清晰，既可以单独用于车斗的结构受力分析，也能直接对接整车装配完成运动仿真验证。
