双坡彩钢夹芯板装配式工业厂房结构

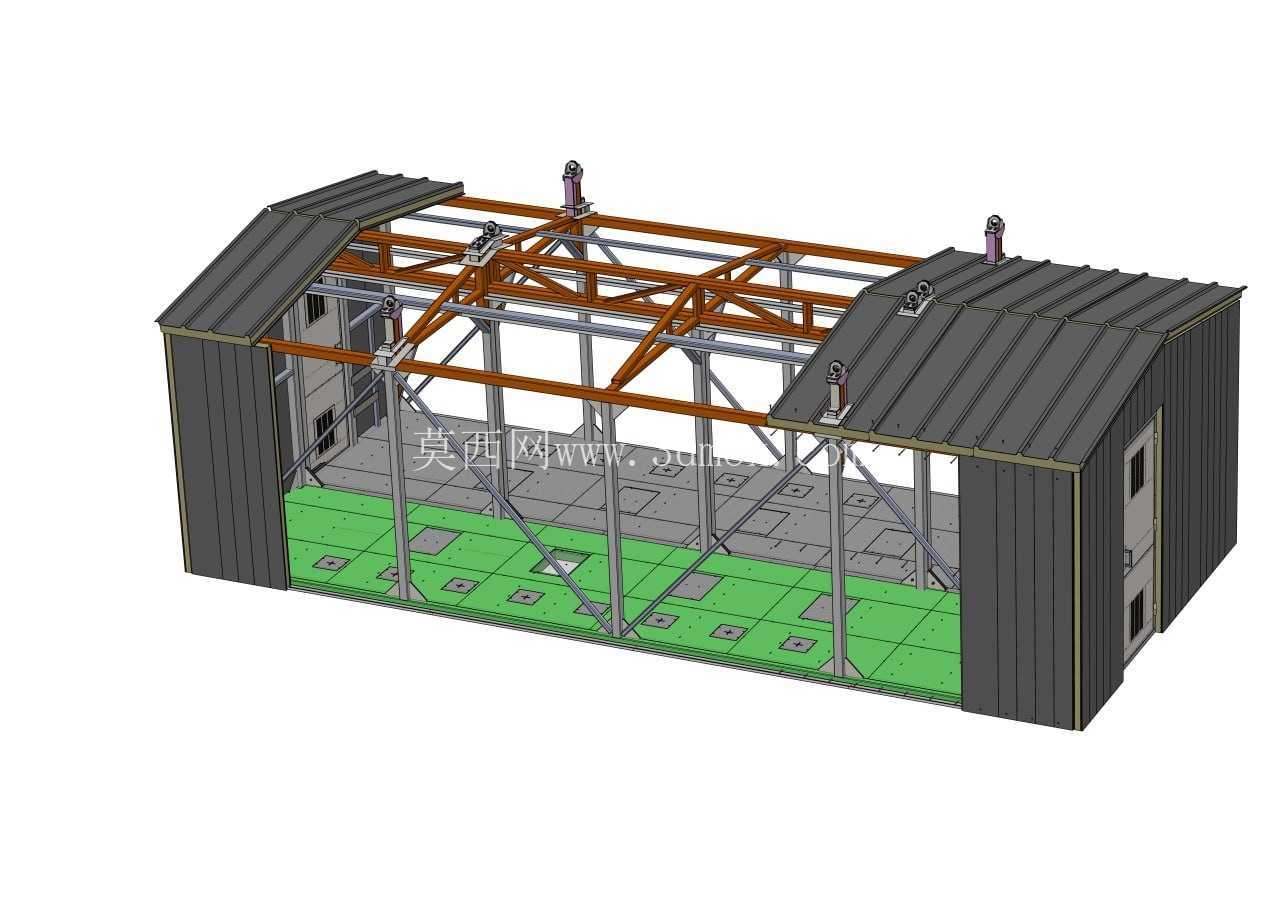

　　这套夹芯板建筑三维结构面向厂区临时车间、野外作业营房、中小型加工厂房以及设备遮蔽棚等场景搭建，整体采用双坡硬山式屋面布局，沿厂房长度方向形成规整的矩形使用空间，两端山墙分别预留人员通行门与设备检修门洞，内部无密集隔墙遮挡，可根据生产线排布、物料堆放或机组安装需求灵活划分功能区域。

　　从现场使用逻辑看，夹芯板围护体系兼顾围护封闭与基础隔热作用，外层彩钢板耐候易清洁，内层芯材可削弱外界温度波动对室内的影响，适合焊接工位、轻型装配、备件仓储、野外泵站值守等对空间封闭性有要求但土建施工周期受限的场合。屋面沿屋脊向两侧找坡，降雨时雨水可顺坡向两侧檐口排出，减少屋面积水渗漏风险；屋面顶部预留的通风构件接口，可配合无动力风帽或小型排风装置，将焊接烟尘、设备散热或室内闷热空气排出，改善车间内部空气环境。

　　结构建模时先以钢柱定位建立整体轴网，柱脚落在绿色混凝土地坪对应的预埋基础点位上，纵向通过连系梁、水平支撑把各榀钢架串联成稳定整体，屋面桁架沿跨度方向布置，承担屋面板自重、积雪荷载与日常检修荷载，斜向腹杆按受力路径传递内力，避免大跨度区域出现杆件失稳。夹芯板墙板与屋面板按模数拆分，板缝对齐檩条与墙梁位置，现场可通过自攻钉、包角件快速拼装，两端山墙的坡形封板随屋面坡度裁切，保证檐口与屋脊处收边连续。

　　安装边界方面，厂房长宽尺寸按常规轻型车间模数设定，地坪需提前找平并预埋柱脚锚栓，钢架吊装前核对柱距与对角线偏差，避免后续围护板无法对齐孔位；门洞周边需增设门框加强型钢，抵消人员通行、门扇开关带来的局部振动；屋面通风器开孔处要做防水收边，夹芯板切割后裸露芯材需封堵，防止水汽侵入降低保温性能。内部地坪预留的设备安装点位可对应锚栓固定加工设备或货架，钢架下弦预留的吊装点可临时悬挂轻型管线、工位照明或小型葫芦，满足日常生产辅助需求。

　　模型完整还原了梁柱节点、支撑交叉、围护板排布与门窗开口关系，结构工程师可据此校核杆件规格与基础荷载，施工人员可直观参照拼装顺序，厂区规划人员也能快速评估该厂房在不同场地中的占位与通行空间。
