立柱式可回转悬臂起重吊运设备结构

项目分类:起重机 发布时间:2024-11-25 ID:808461
  • 立柱式可回转悬臂起重吊运设备结构
  • 立柱式可回转悬臂起重吊运设备结构

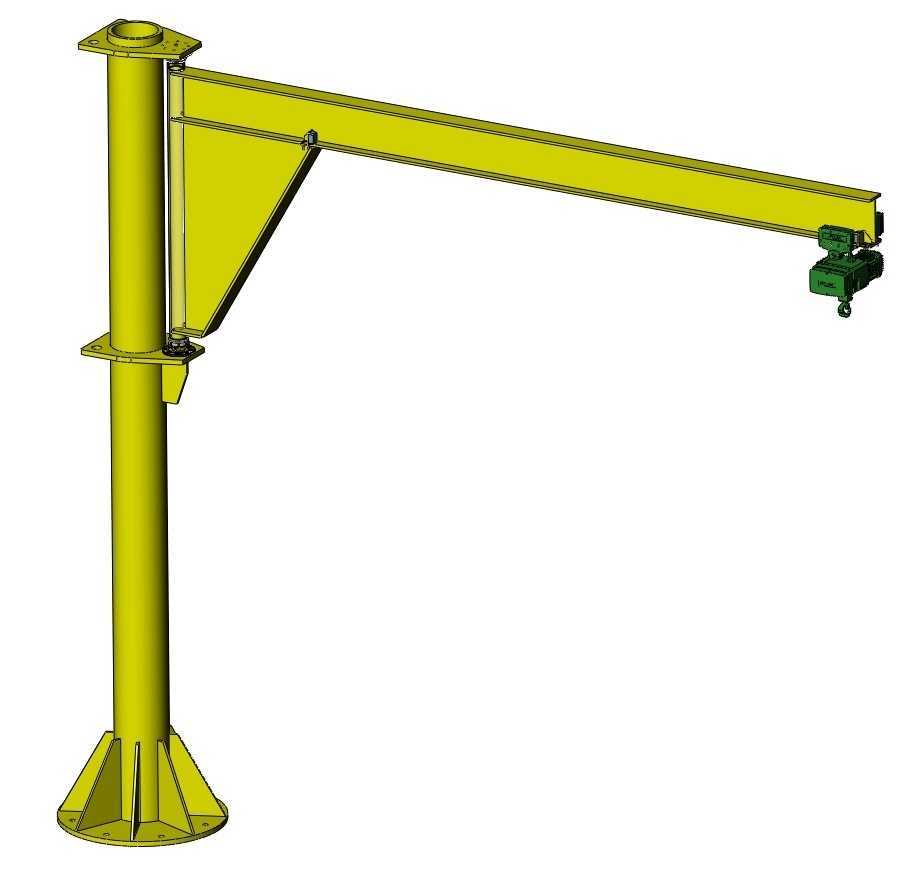

  从结构功能来看,整套设备以底部带加强筋的法兰立柱作为核心承载基体,立柱通过地脚螺栓与地面混凝土基础刚性连接,立柱上部通过回转支承结构连接水平悬臂,悬臂下方设置斜向加强三角撑,把悬臂端部的载荷通过斜撑传递到立柱中下部,大幅降低悬臂根部的弯曲应力,避免悬臂长期受载出现下挠变形。悬臂的回转结构采用阻尼式回转支承,既可以让操作人员轻松推动吊具沿立柱轴线做360度范围的回转覆盖,又能避免吊重时悬臂出现不受控的自由滑动,吊运过程中可以在覆盖半径内任意位置悬停,配合端部的电动葫芦实现重物的垂直起升与下降,葫芦沿悬臂下翼缘的轨道做水平移动,覆盖整个悬臂长度范围内的作业区域。这款立柱式回转悬臂吊运设备,是面向车间内部短距离定点物料转运场景开发的专用起重结构,在机加工车间、装配工位、仓储出库区这类需要频繁在小半径范围内调运工件、工装、料箱的场景中适配性极强,相比桥式起重机,它不需要占用厂房顶部的主梁承载空间,安装时仅需要在地面做预埋基础固定,对于层高有限、厂房顶部无法架设大型起重轨道的老旧车间、临时生产区来说,能以极低的改造成本覆盖工位级的起重需求。

  设计过程中优先考虑了安装边界的适配性,立柱底部的法兰盘采用八边形放射状加强筋结构,每个筋板对应一个地脚螺栓安装位,安装时只需要按照法兰的螺栓孔位在地面做预埋螺栓或者化学锚栓固定,不需要对大面积地面做开挖处理,基础承载的计算按照悬臂最大额定起重量的1.5倍动载系数做校核,保证满载回转时的结构稳定性。悬臂的长度设计预留了与车间立柱、墙面的安全距离,回转过程中不会与周边的设备、墙体发生干涉,悬臂的下翼缘轨道采用加厚的型钢截面,葫芦行走轮的轮压经过校核,长期行走不会出现轨道面的压溃变形。

  从实际使用的角度出发,这套结构的维护点非常少,回转支承位置设置了注油嘴,可以定期加注润滑脂降低回转阻力,悬臂的所有焊接位置都做了圆角过渡处理,避免应力集中导致的焊缝开裂,立柱与悬臂的连接位置设置了机械限位块,防止回转角度超出预设范围时葫芦的供电线缆被扯断。在不同的工位场景下,这套结构可以根据实际需要调整悬臂的长度与立柱高度,比如在低矮的装配工位可以适当降低立柱高度,在需要跨设备吊运的场景可以加长悬臂长度,所有的结构件都采用模块化设计,分段运输到现场后可以通过螺栓快速拼接,不需要在现场做大量的焊接作业,安装周期短,对生产的影响极小。

  吊运作业时,操作人员只需要扶住吊具或者工件,轻推就可以让悬臂转到需要的位置,操作力度小,单人就可以完成几百公斤工件的吊运与对位,在机床上下料、模具更换、成品码垛这类作业中,可以大幅降低人工搬运的劳动强度,同时避免人工搬运重型工件时的磕碰、砸伤风险。结构的表面涂装采用亮黄色的安全警示色,在车间环境中辨识度极高,提醒周边作业人员注意吊运区域的安全,悬臂端部设置了缓冲块,当葫芦行走到悬臂端部时会触发缓冲,避免葫芦脱轨。整套结构的受力路径非常清晰,重物的载荷通过葫芦传递到悬臂轨道,再通过悬臂的斜撑与主梁传递到立柱,最终通过底部法兰传递到地面基础,每个受力节点的应力都控制在材料许用应力范围内,长期满载使用也不会出现永久性的结构变形。
