双层架空预制模块化房屋结构设计

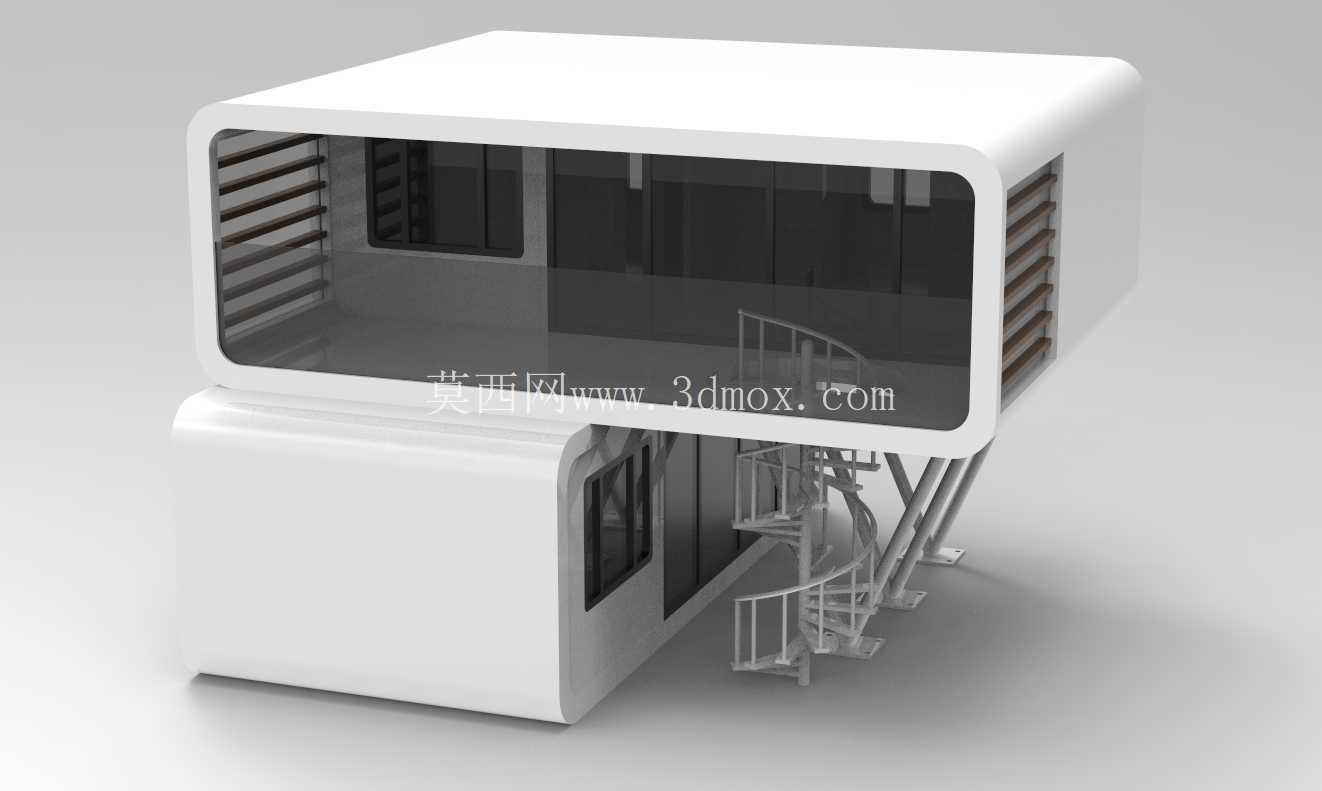

　　这套双层架空预制房屋的结构方案，最初是针对临时营地、景区配套服务点、灾后快速安置点以及户外作业现场办公住宿这类场景做的适配，常规现浇建筑在这类场地里要么施工周期拖得太长，要么场地平整条件不足，要么后续需要转场复用，预制装配的形式刚好能避开这些现场施工的痛点。整套房屋拆分为上下两个独立的箱体单元，下层箱体直接落地放置，上层箱体通过四根斜向支撑立柱架设在下层箱体的侧上方，没有采用常规堆叠式集装箱房上下对齐叠放的布局，错位架空的布置一方面给下层腾出了入口雨篷的遮蔽空间，另一方面上层单元的视野和通风条件不会被下层遮挡，户外临湖、坡地这类场地使用时体验提升很明显。

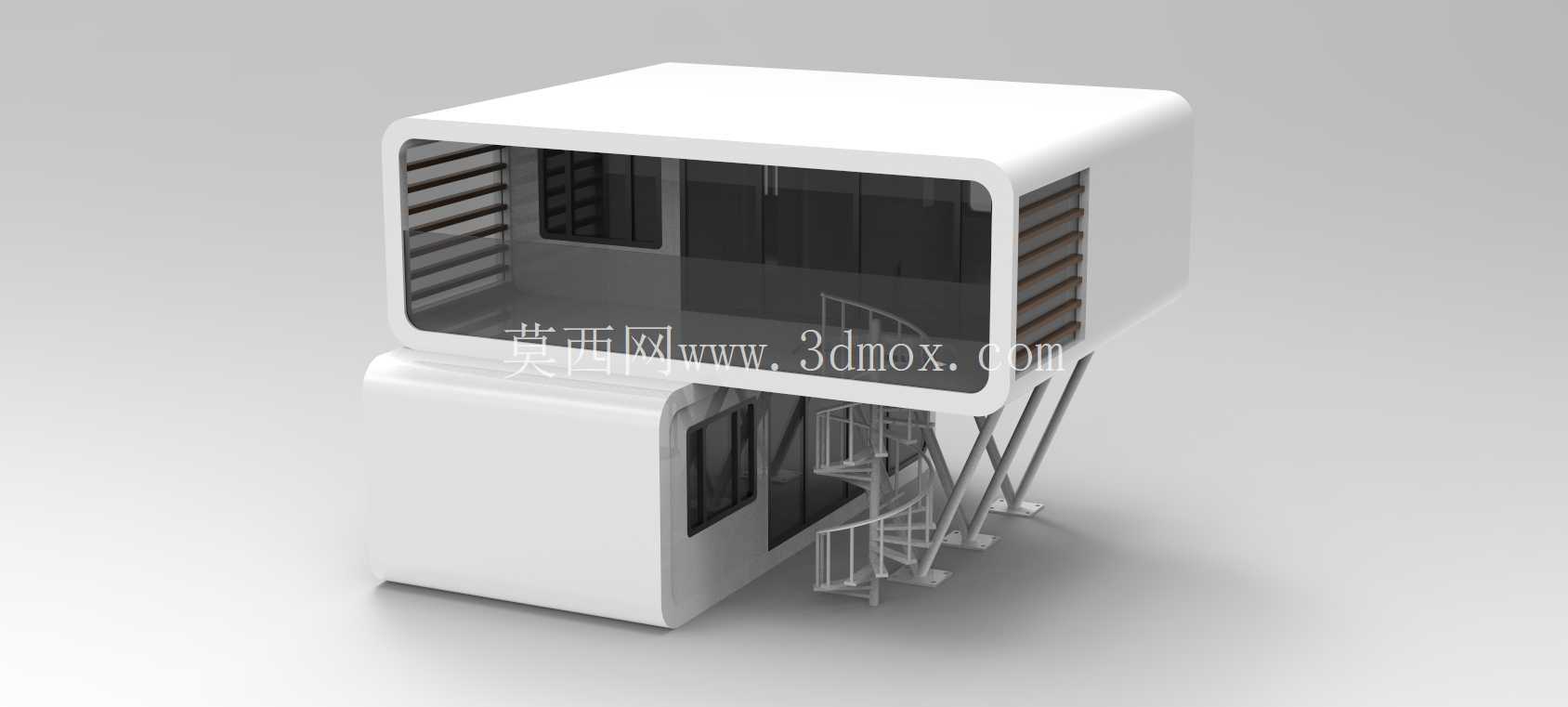

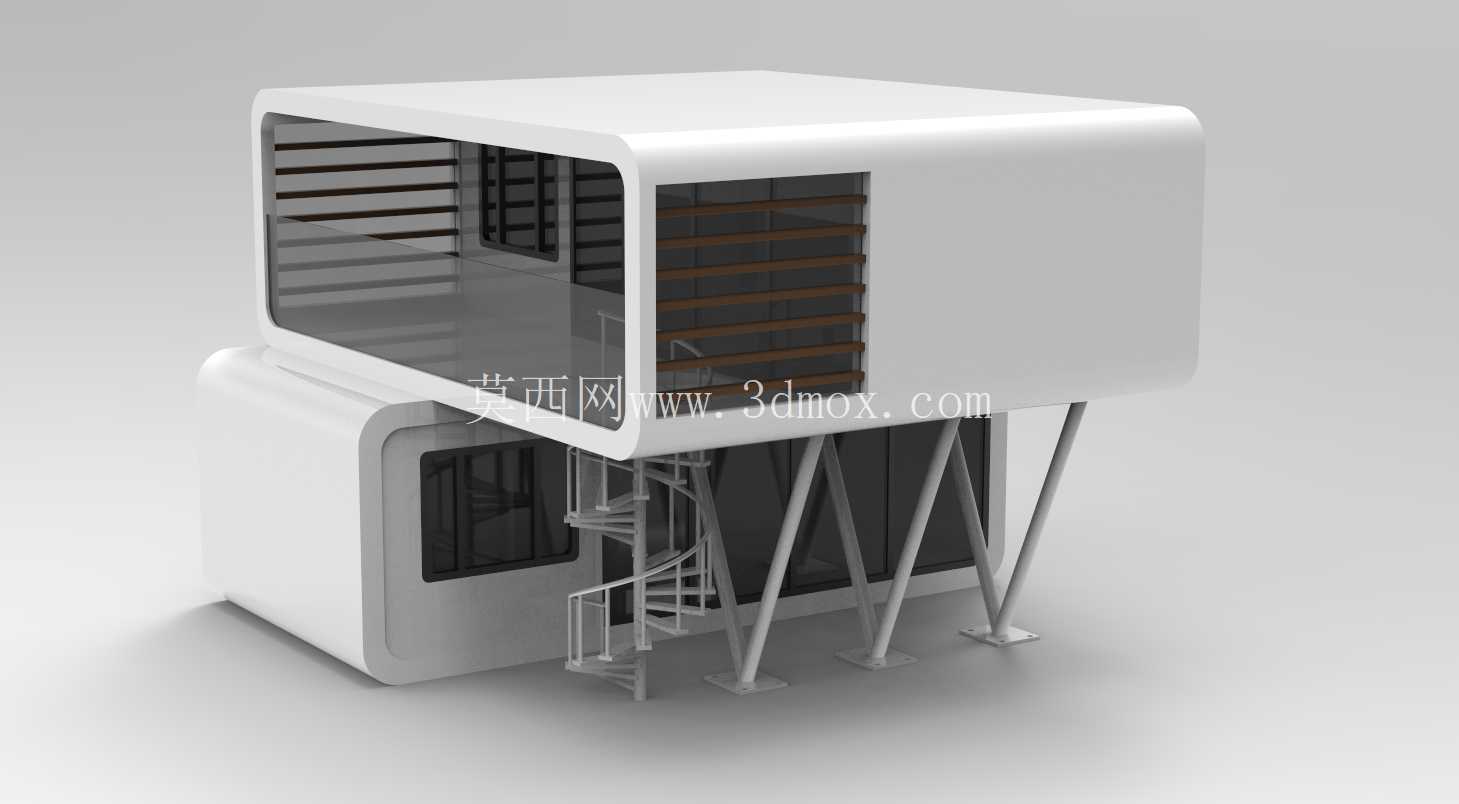

　　支撑立柱采用向外倾斜的撑杆形式，柱脚带独立的方形锚固底板，不需要做大面积混凝土地基，只需要在四个柱脚位置做简易的混凝土垫块或者地锚固定，就能承担上层箱体的竖向荷载和风荷载，斜撑的布局把上层箱体的竖向重力分解为沿撑杆轴向的压力，相比竖直立柱，抗侧倾能力更强，在野外阵风较大的开阔场地也能保持整体稳定。上下层之间的连通采用外置螺旋楼梯，楼梯顺着下层箱体的侧边布置，不占用箱体内部的使用面积，螺旋梯的踏步围绕中心主轴盘旋上升，占地面积很小，楼梯的上端直接对接上层箱体的入口平台，侧边配套防护栏杆，人员上下的动线完全在室外，室内空间可以全部留给使用功能。

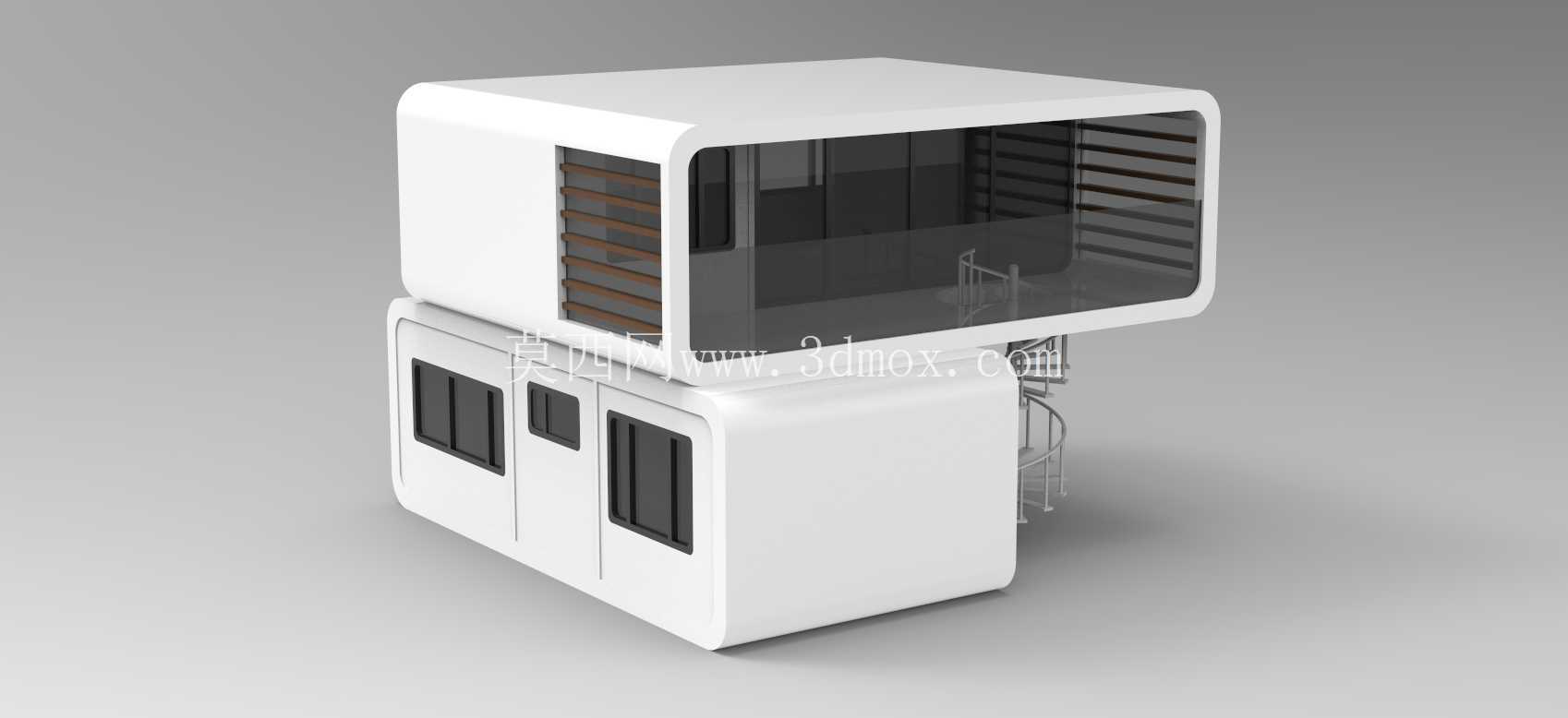

　　箱体本身的外壳采用大圆角过渡的一体化造型，没有传统活动板房外露的彩钢板拼缝和棱角，外饰面为纯白色哑光质感，视觉上更整洁，适配景区、商业营地这类对外观有要求的场景。箱体的外立面大面积设置横向百叶式通风采光窗，百叶沿窗洞横向均匀排布，既可以遮挡直射阳光，避免室内夏季暴晒升温，又能保证空气自然流通，不需要长期开启空调就能维持室内舒适的温度，大面的玻璃窗同时给室内提供充足的自然采光，白天不需要额外开启照明。下层箱体的侧立面设置了独立的入户门和竖向观察窗，功能上可以作为接待区、储物间或者设备间使用，上层架空的箱体内部完全开敞，没有做固定隔墙，使用者可以根据需求自行分隔出住宿、办公、休闲等不同功能区，灵活度很高。

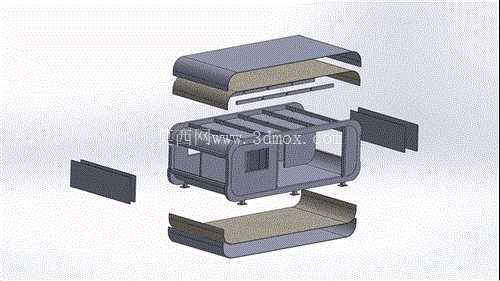

　　在建模阶段，所有结构件都按照实际装配逻辑拆分：箱体的框架采用型钢焊接成整体骨架，外墙面板、百叶窗片、支撑立柱、楼梯踏步、栏杆扶手都作为独立零件建模，装配时完全还原现场螺栓连接的安装顺序，工程师可以直接在模型里校验各个部件之间的干涉情况，比如螺旋楼梯旋转时和支撑立柱、箱体底板的间隙，上层箱体悬挑部分和下层屋顶的安全距离，柱脚锚固板的螺栓孔位和现场基础的定位偏差。尺寸边界上，单个箱体的长宽控制在公路运输允许的集装箱尺寸范围内，整体不需要超限运输，普通货运卡车就可以直接把预制好的箱体运到现场，到场之后只需要用小型吊车把上层箱体吊装到斜撑顶部的连接位，紧固螺栓再接驳水电就可以投入使用，整个安装过程几个人工一两天就能完成，不需要大型施工设备。后期如果场地需要调整，整套房屋可以全部拆解成独立构件，转运到新的场地重新组装，构件的重复利用率很高，不会像临时板房那样拆解之后大部分材料报废。百叶窗的叶片角度也在模型里做了可调预留，不同纬度、不同朝向的安装场地，可以调整叶片的倾斜角度，适配当地的太阳高度角，在遮阳和采光之间找到最优的平衡。斜撑立柱和上下箱体的连接节点都做了加强筋处理，避免长期使用过程中节点处出现应力集中变形，整体结构的冗余度足够应对临时建筑的使用荷载要求。
