科勒CH440巴哈赛车动力引擎结构

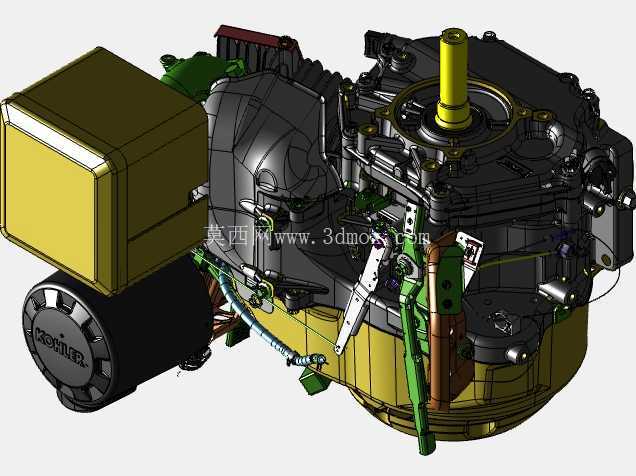

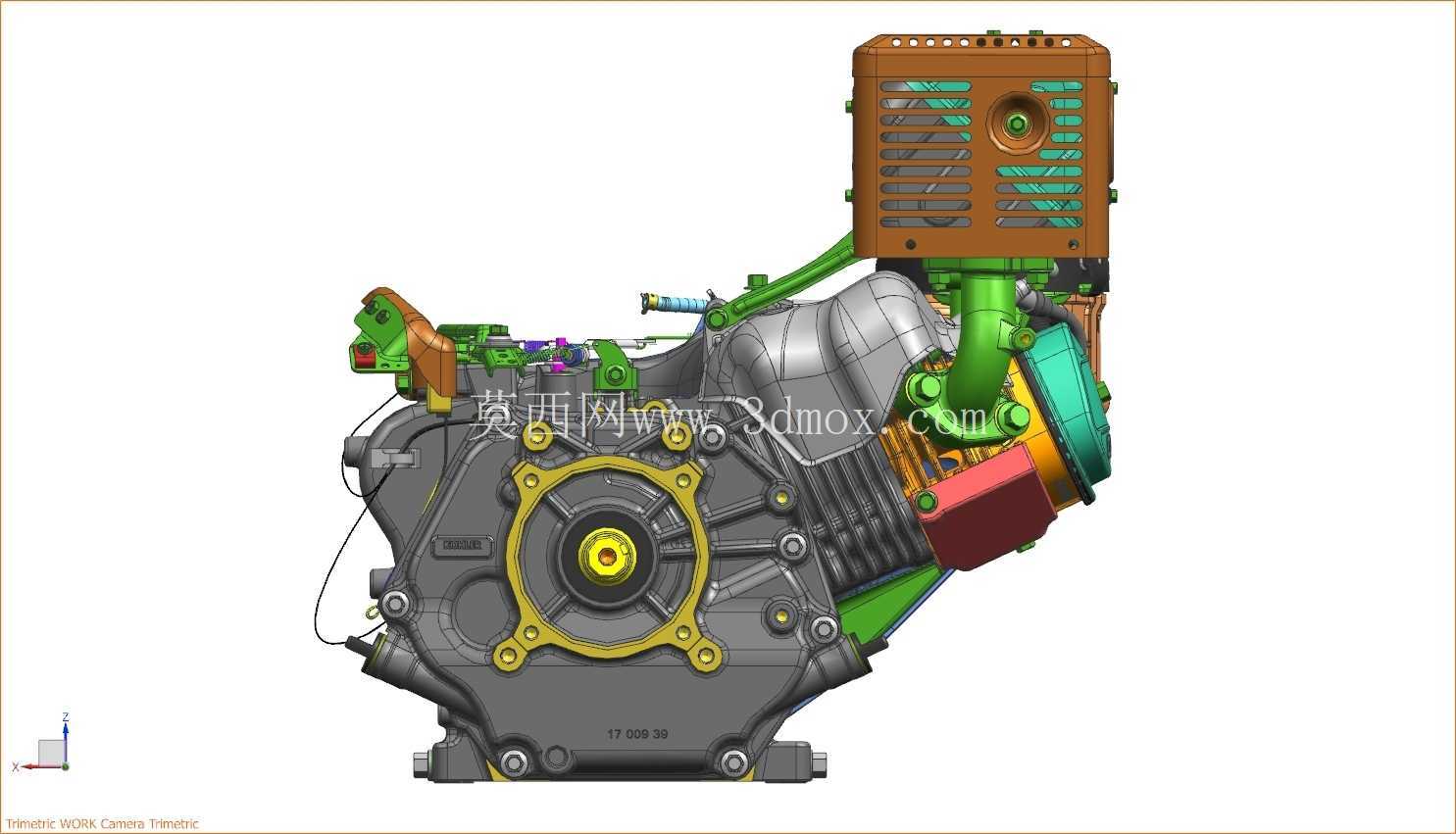

　　巴哈SAE赛事的动力单元选型长期受限于赛事统一规则，多数参赛车队会选用小排量单缸风冷汽油机作为整车动力源，科勒CH440正是该赛事场景中适配度极高的一款商用发动机。这款动力单元的三维结构完整还原了量产机型的全部装配关系，从前端动力输出轴、缸头散热鳍片、侧置油箱到启动电机、调速连杆、进气过滤组件均按实机装配逻辑搭建，结构工程师在做巴哈赛车车架布局时，可直接依托该模型核对动力舱的安装边界，避免实车装配阶段出现管路干涉、固定点位错位的问题。

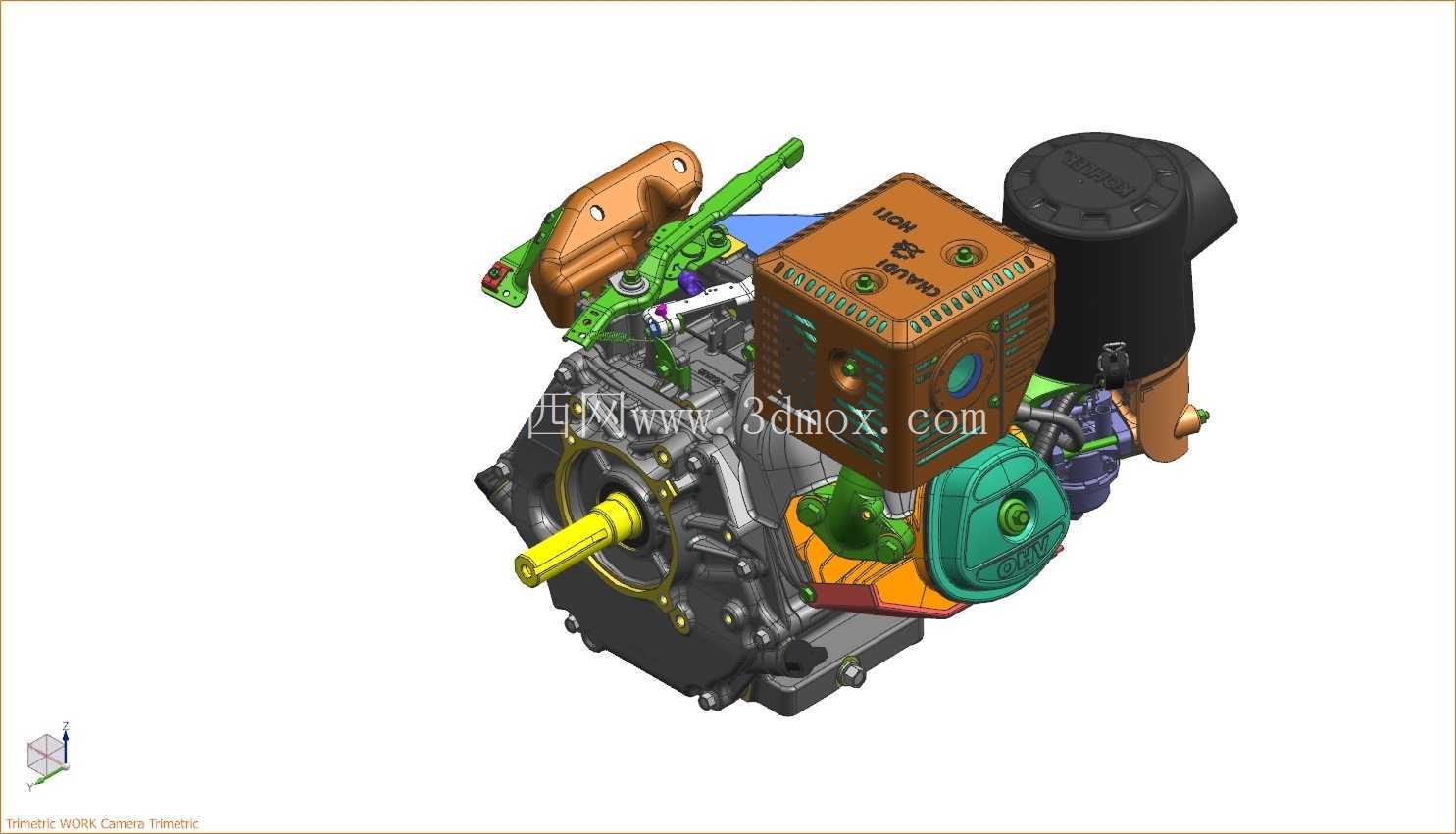

　　从实际用途来看，这款单缸汽油机除了供应巴哈全地形赛车使用，也常被配套在小型园林机械、户外发电机组、微型耕作设备上，其输出特性偏向低转速大扭矩，非常适合非铺装路面的越野行驶需求，不需要复杂的变速机构就能带动整车完成爬坡、穿越障碍等动作。模型中可以清晰看到曲轴输出端的轴径尺寸、键槽定位结构，车队在设计传动系统连接法兰、离心离合器安装座时，可直接提取轴段的配合公差基准，不用反复拆解实机测量。

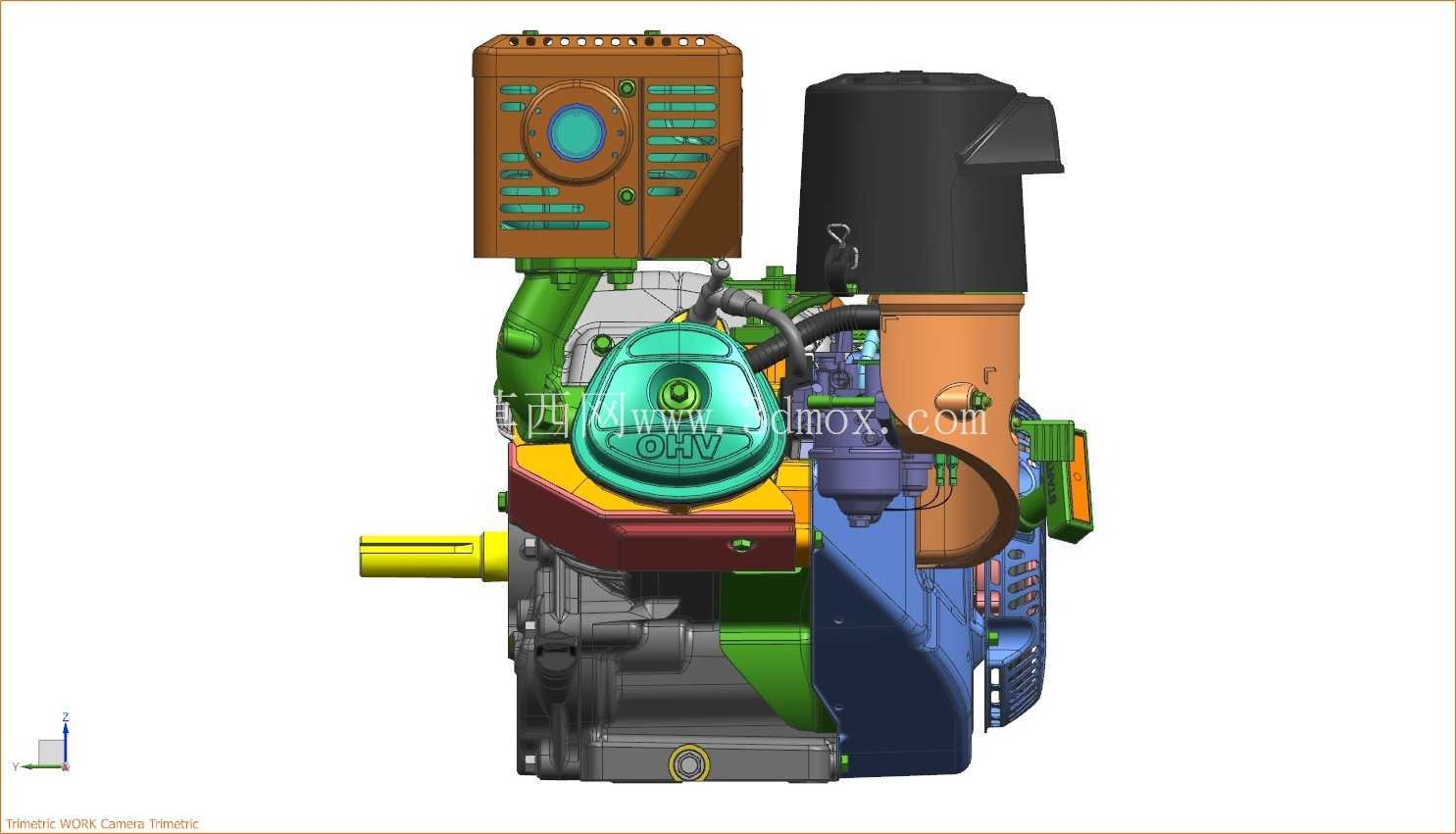

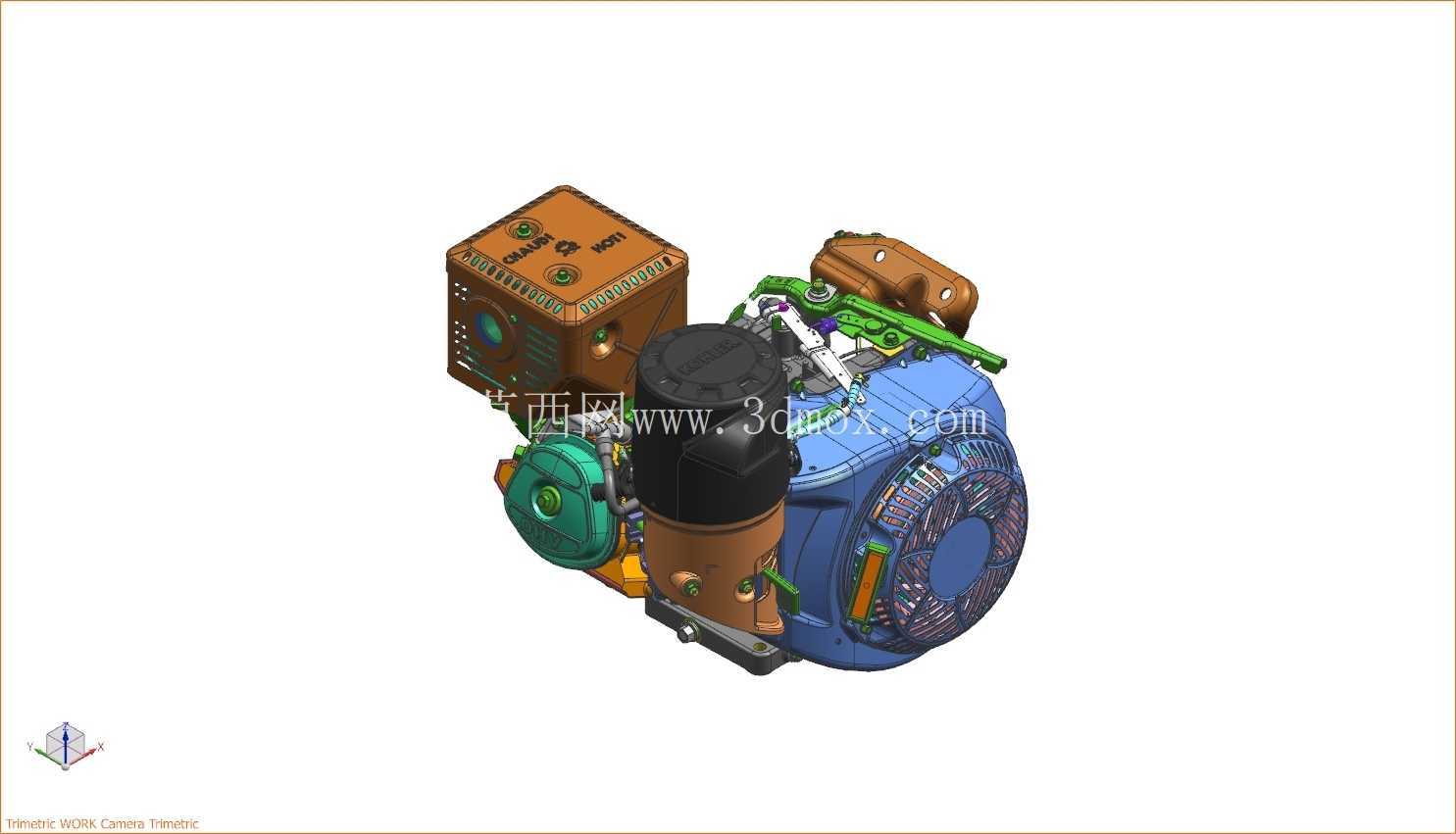

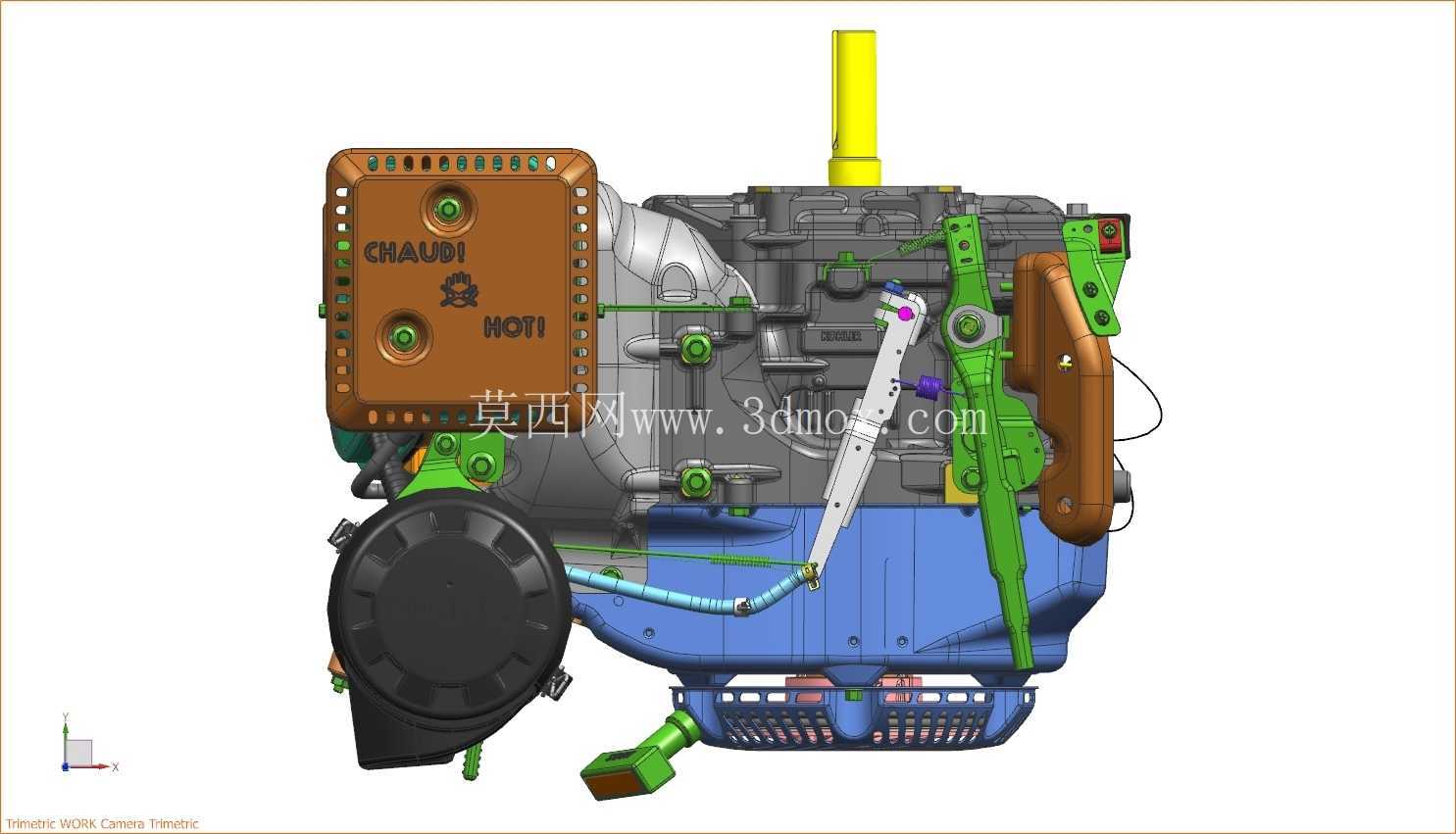

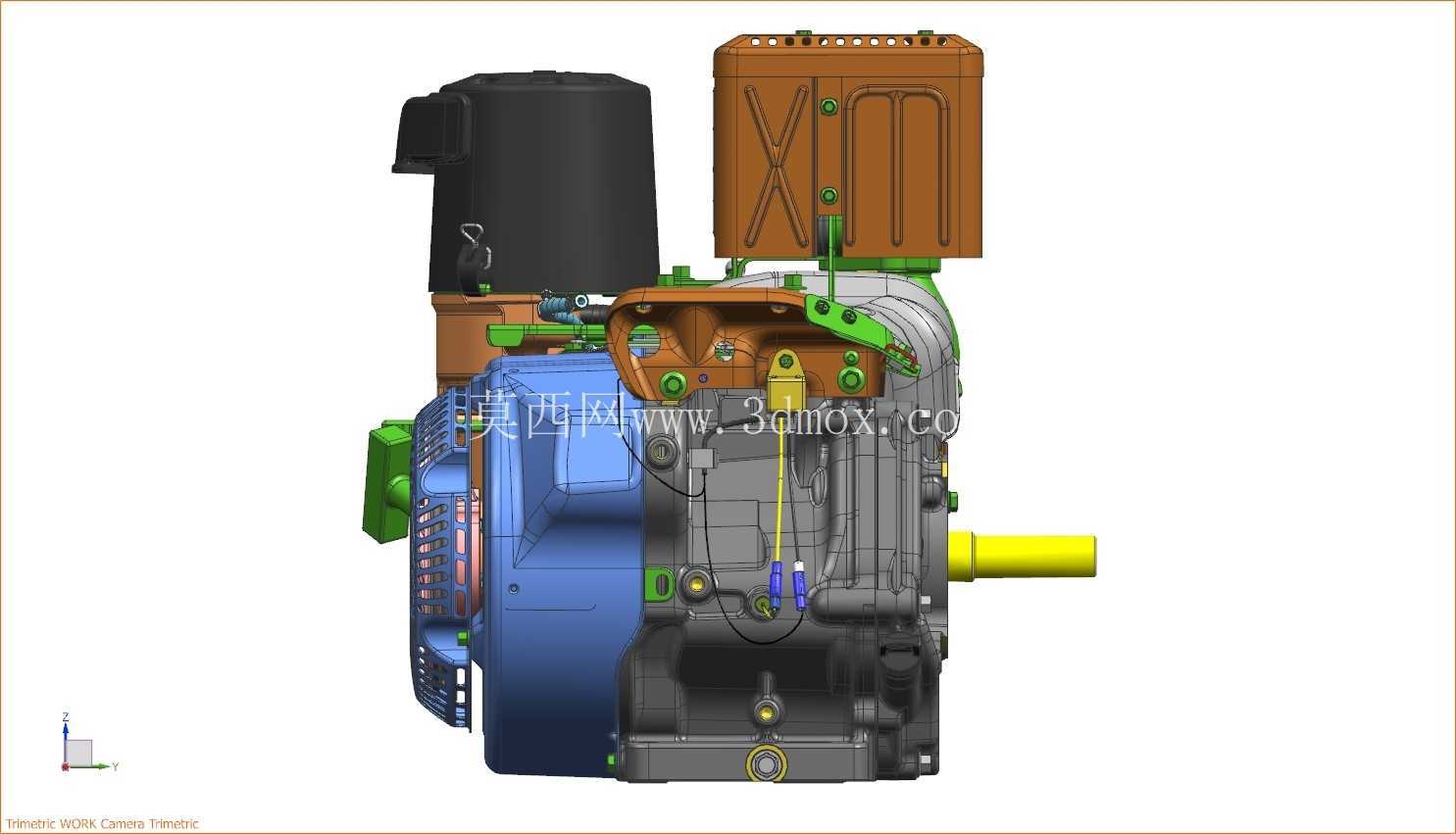

　　整机的布局思路非常紧凑，风冷缸体的散热鳍片沿曲轴轴向排布，外置的燃油箱布置在缸体侧上方，既可以依靠重力向化油器供油，也避开了排气侧的高温区域；启动电机固定在曲轴箱左下侧，输出齿轮与飞轮齿圈的啮合间隙在模型中完全按实机装配关系呈现，调试启动系统时可以直接核对齿轮的重合度。外露的调速拉杆、油门摇臂、燃油管路走线都保留了真实的弯折路径，设计赛车的油门拉索布局时，可以参照原有走线轨迹规划车架上的拉索固定卡扣，避免拉索与运动部件、高温排气件发生摩擦。

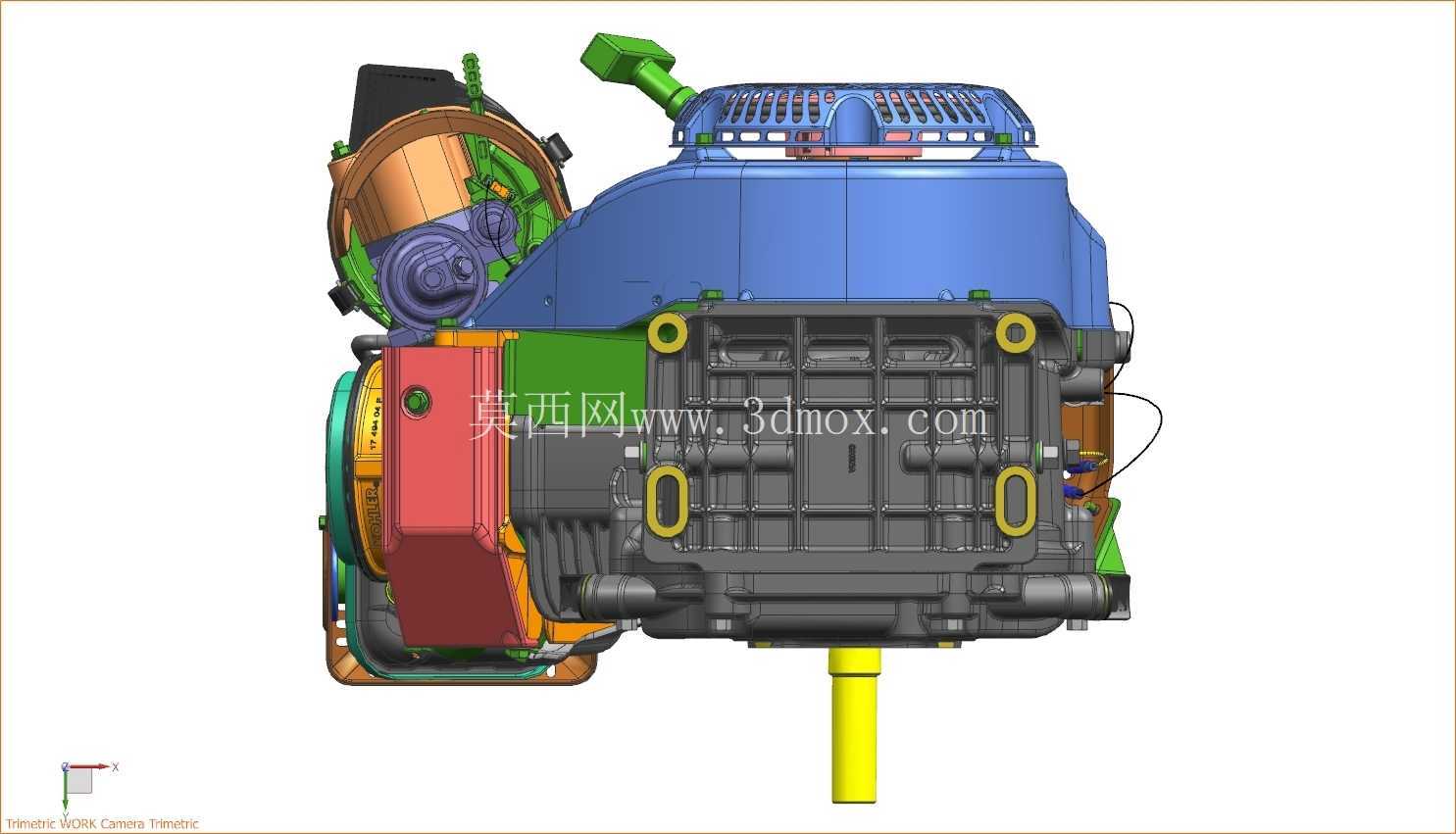

　　安装边界方面，整机的曲轴箱底部预留了四个通用安装支脚，支脚的孔位间距、安装面高度都在模型中可直接测量，车队设计发动机悬置软垫、车架动力安装横梁时，能直接匹配孔位坐标，不需要二次测绘。整机的外轮廓最大宽度覆盖油箱侧缘到启动电机外侧，最大高度从油底壳安装面到输出轴顶端，长度方向从前端皮带轮安装位到后端导风罩端面，所有外凸的操纵手柄、油管接头、空滤壳体的边界都完整呈现，在做车架钢管弯管设计时，可以提前预留出发动机拆装的操作空间，保证后续保养时不用切割车架就能完成火花塞更换、机油加注、空滤清理等常规维护动作。

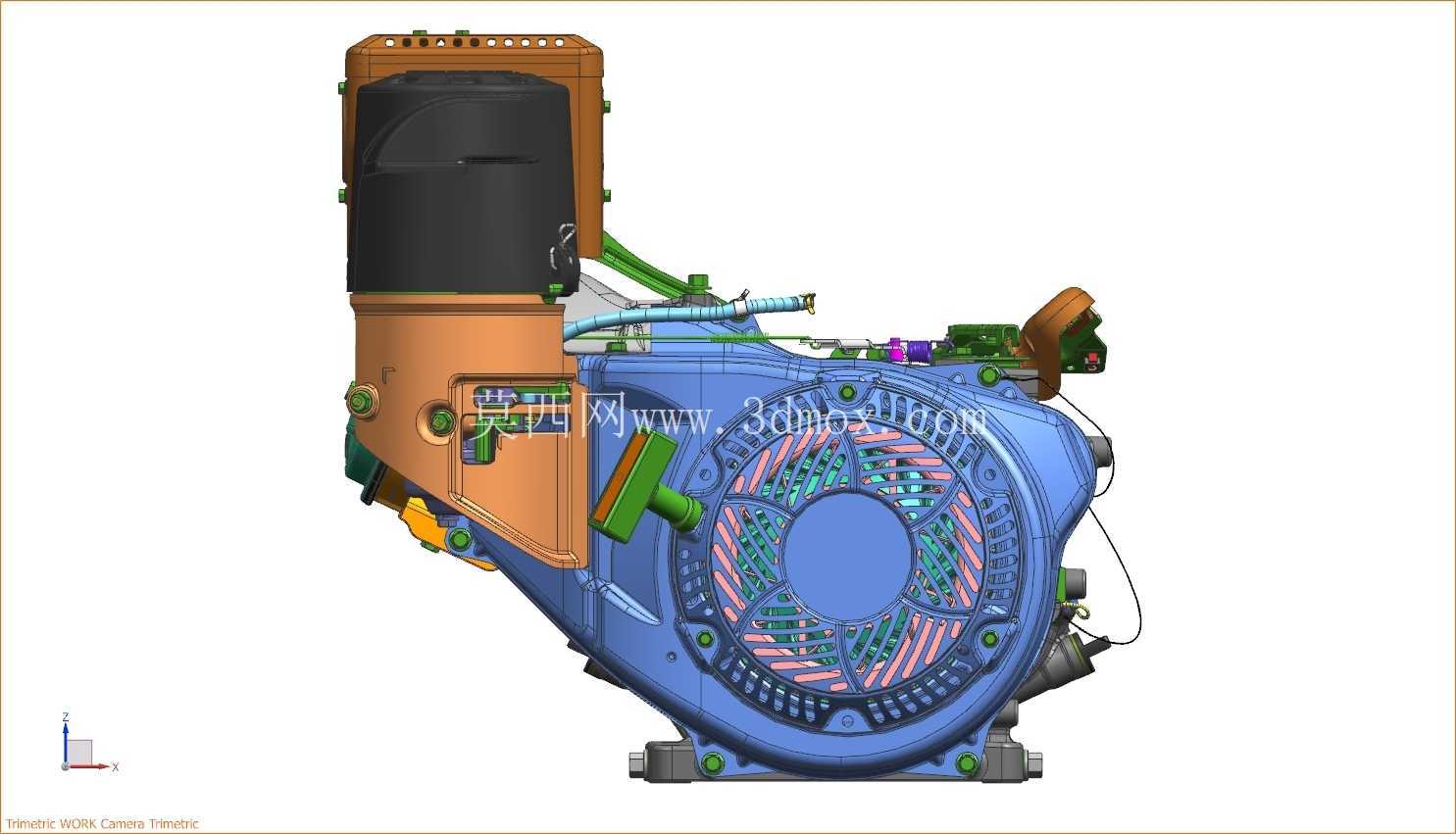

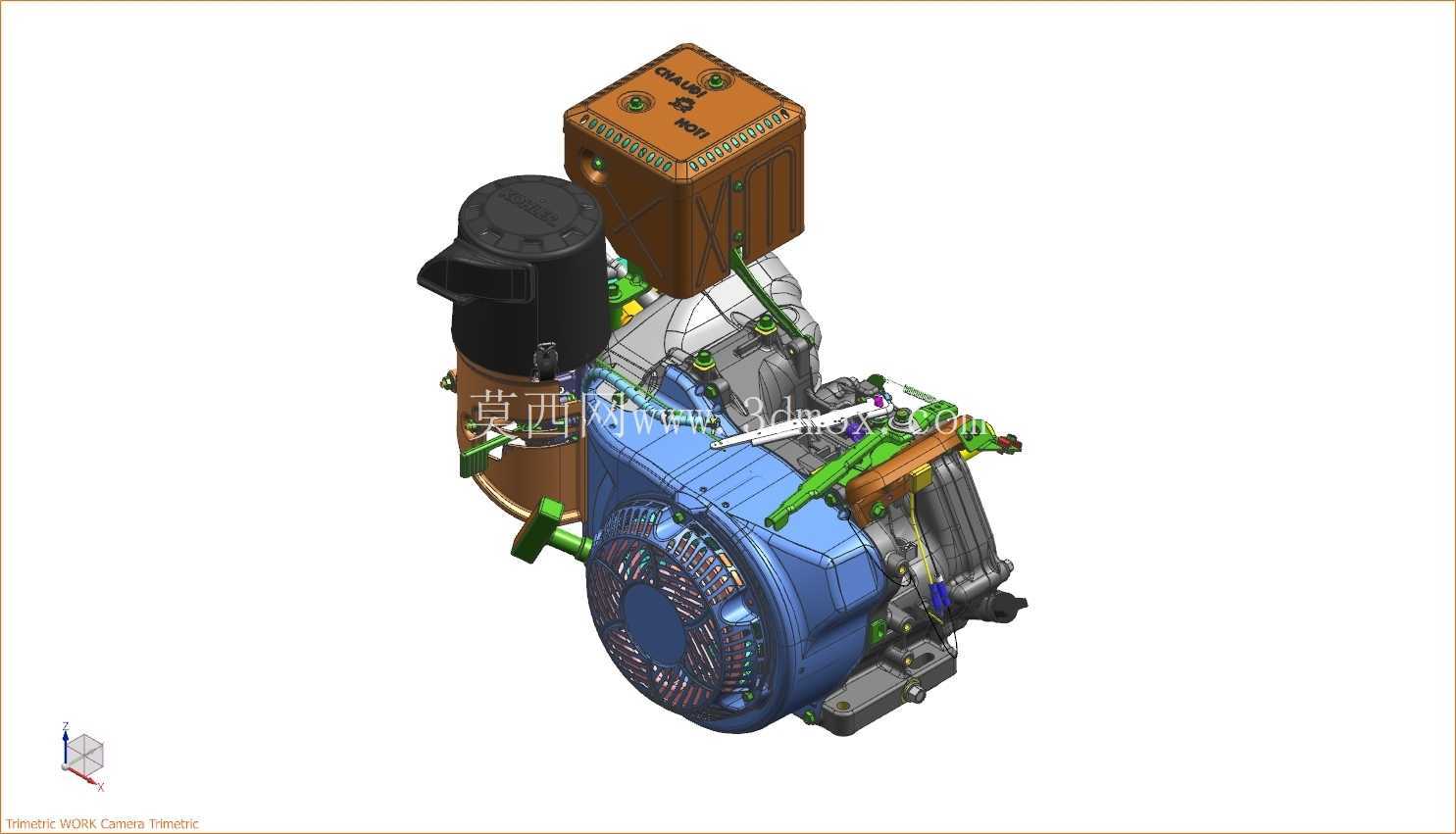

　　结构设计上，这款机型采用单缸卧式布置，缸体与曲轴箱为分体式连接，散热风罩包裹在飞轮外侧，运转时飞轮带动风扇产生的气流直接吹过缸头和缸体的散热鳍片，不需要额外加装水冷管路和散热器，大幅降低了赛车动力系统的故障点。模型中拆分呈现的气门室罩、点火模块、化油器安装法兰、排气接口的位置，也能给进排气系统改装、点火系统调试提供准确的装配参考，工程师可以在三维环境中提前模拟排气歧管的走向，避开悬挂摇臂和转向拉杆的运动行程，减少实车试装时的反复修改成本。
