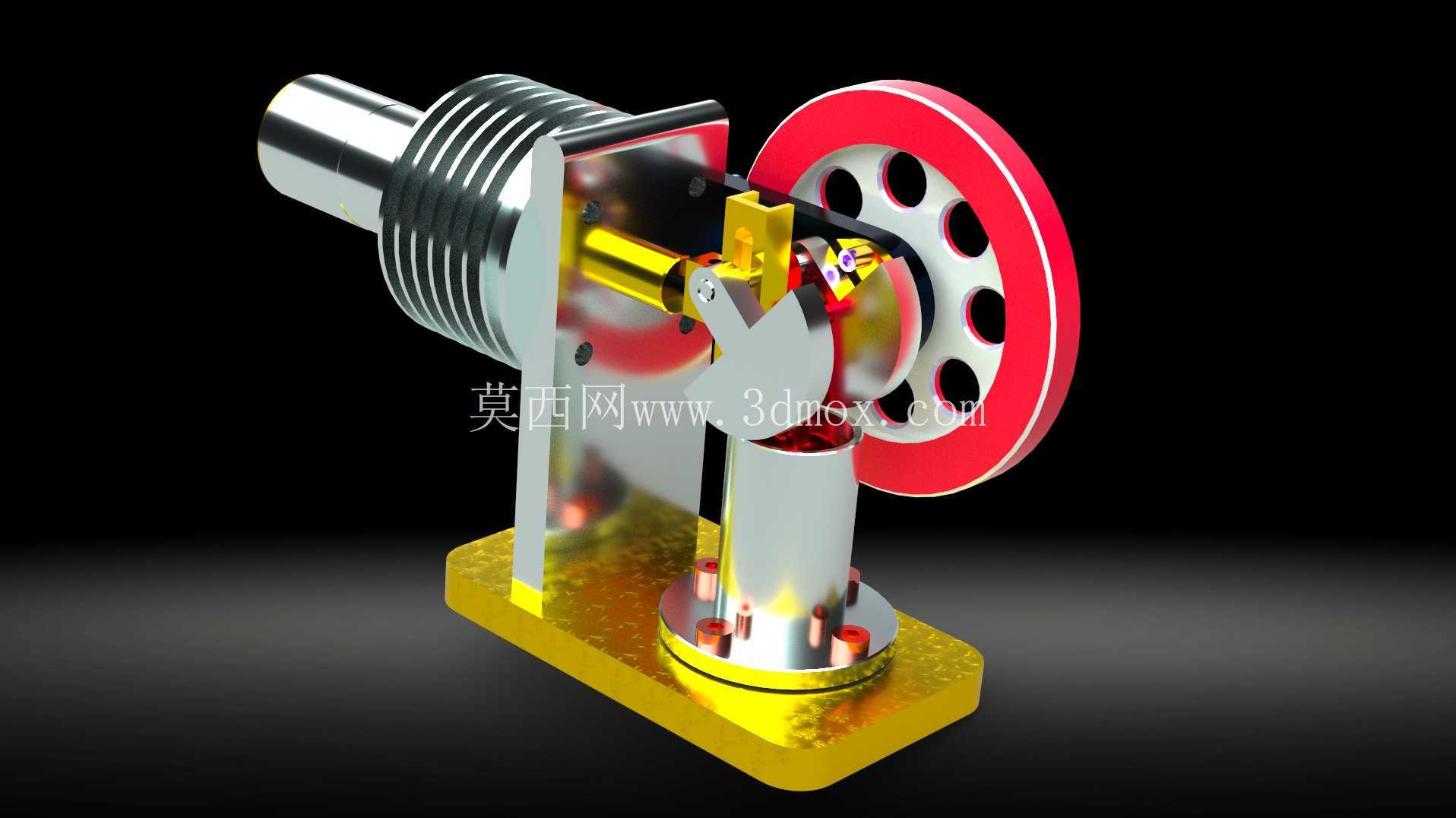

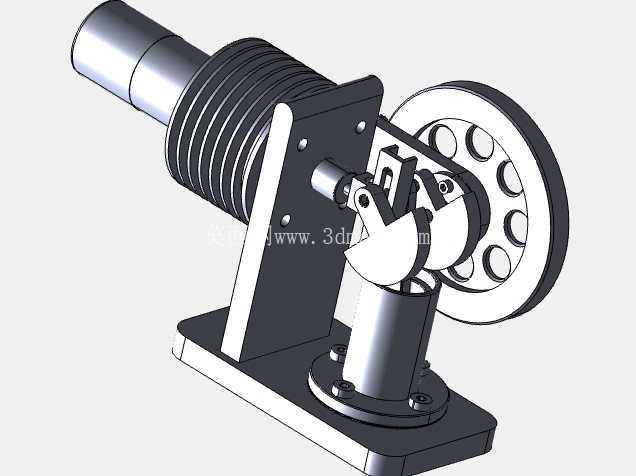

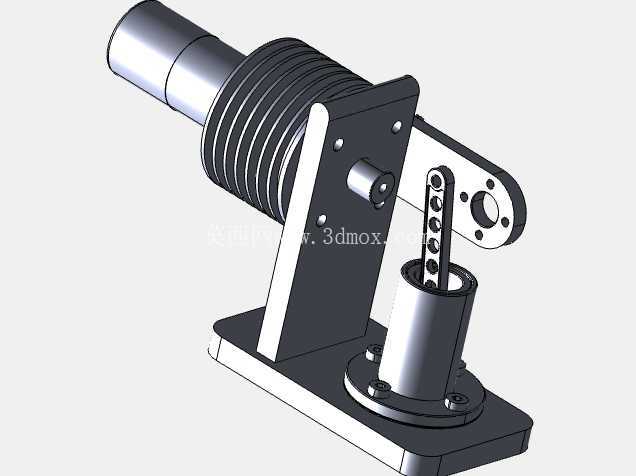

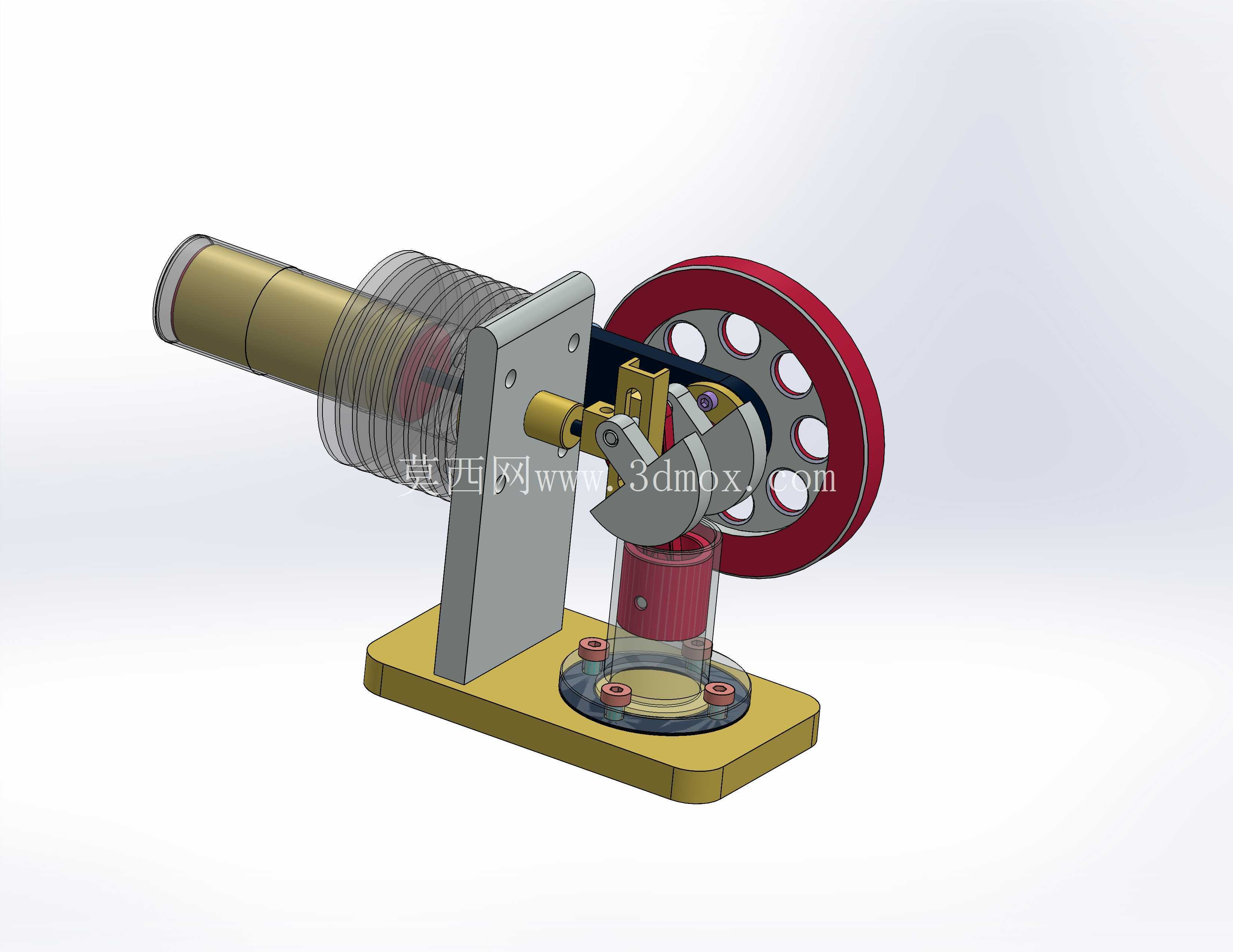

这套外燃式闭式循环动力装置的三维结构,把热端换热段、膨胀腔、压缩腔、回热通道、曲轴连杆与飞轮惯性件整合在同一根长轴式布置中,适合在教学演示、小型余热回收、低品位热源利用以及分布式能源实验平台中作为核心机构参考。设备运行时并不依赖燃料在缸内爆燃,而是通过外部热源对热端持续加热,工质在封闭腔体内经历膨胀、冷却、压缩与回热过程,依靠温差推动活塞往复运动,再由曲柄机构转化为稳定旋转输出。

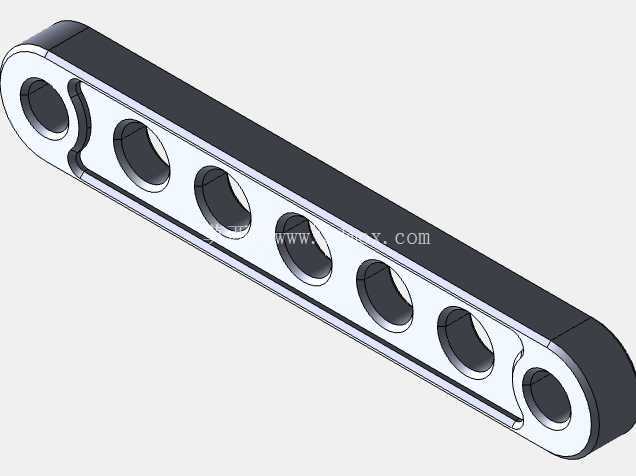

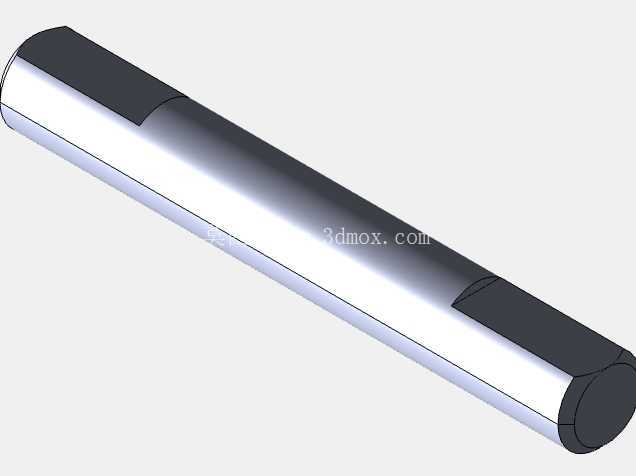

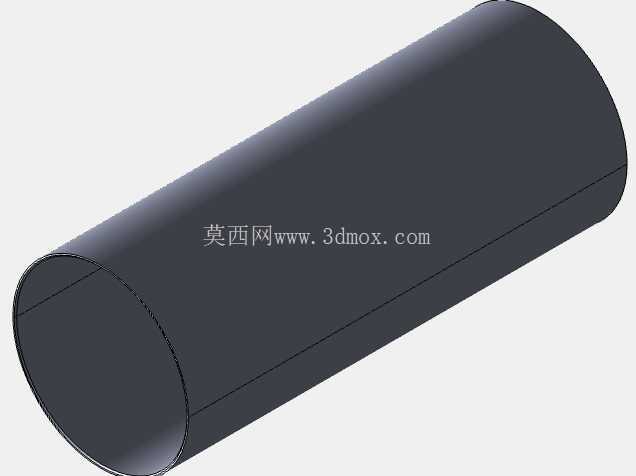

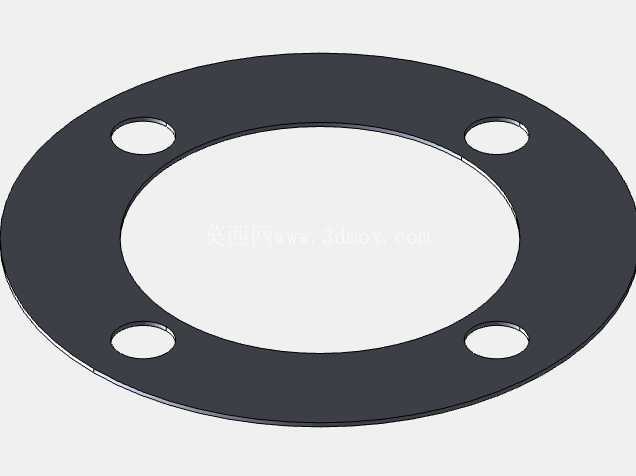

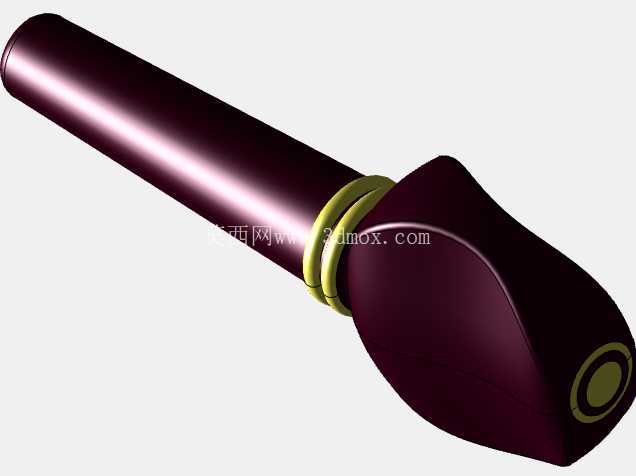

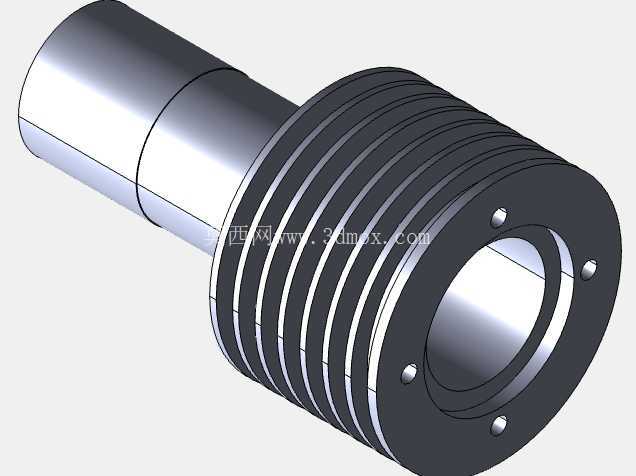

从结构拆分来看,长筒形部分承担热交换与工质导流功能,其外壁需要与加热源或热气流保持充分接触,内部通道则兼顾流动阻力和换热面积。靠近动力端的环形密封部位是热区与冷区之间的关键边界,设计时既要控制活塞与缸套的配合间隙,又要考虑高温下材料膨胀带来的卡滞风险。端部较饱满的壳体内部布置动力转换组件,包括曲轴、连杆、轴承支撑和飞轮;飞轮外缘的质量分布用于储存转动惯量,使活塞越过死点并抹平循环扭矩波动。

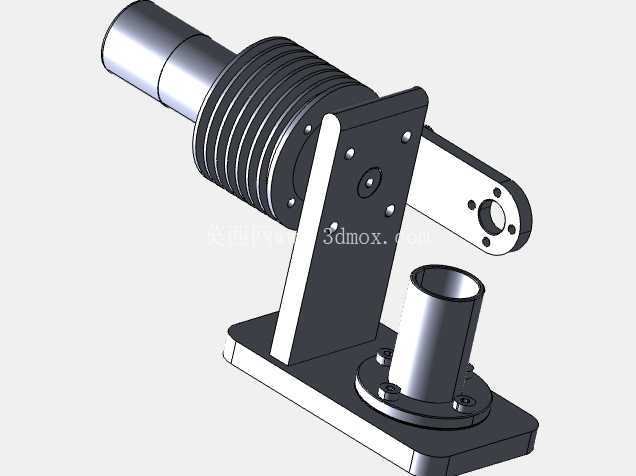

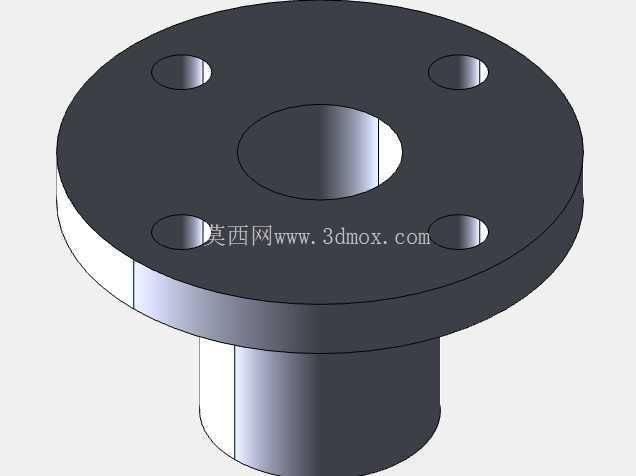

建模思路上,整体采用轴线串联布局,热交换筒与动力壳体之间通过同轴连接形成紧凑外形,这样既减少管路弯折造成的工质压损,也便于在实验台架上固定。热端筒体外径、长度与加热区边界需要协同确定:若换热段过短,工质吸热量不足,循环压差会明显下降;若过长,则整机悬臂尺寸增大,支撑点和热端固定方式必须重新校核。动力壳体内腔则围绕曲柄回转半径布置,侧壁与运动件之间保留足够安全间隙,避免连杆在极限摆角下与壳体发生干涉。

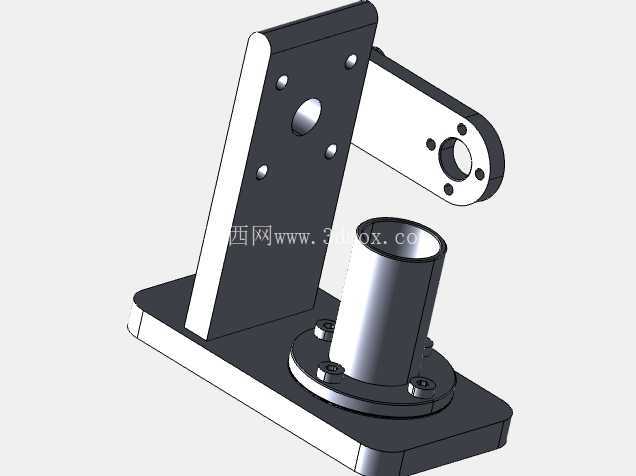

安装边界方面,长筒轴线应尽量保持水平或按台架预设角度固定,热端下方需要预留热源、保温层和防护挡板空间,冷端附近则应考虑散热片、风冷或水冷接口。动力输出侧位于壳体端面,中心孔位与飞轮、联轴器或小负载轮连接时,应保证回转中心与曲轴轴线重合,防止附加径向力影响轴承寿命。整机支撑不宜只落在单一连接面上,长筒中段和动力壳体下方都应设置承托点,以控制热态变形和振动传递。

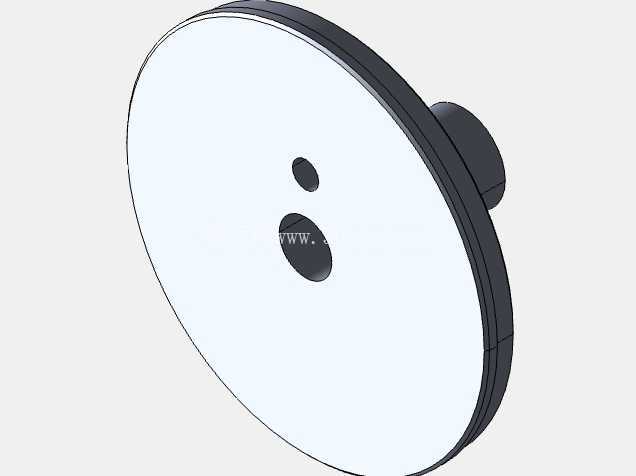

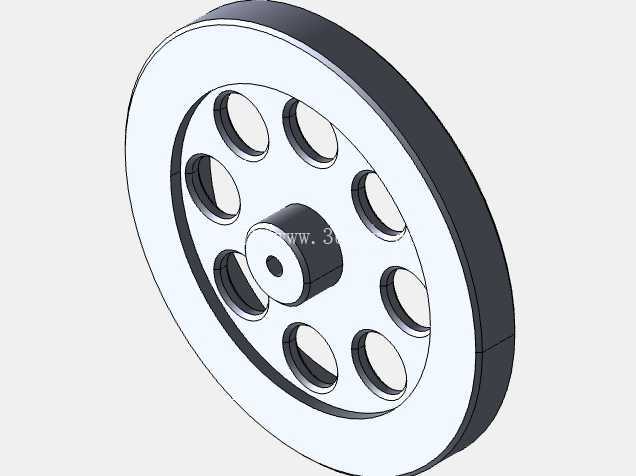

在功能特性上,该机构强调热交换路径、密封容腔和惯性飞轮之间的匹配。换热通道负责把外部热量有效传递给工质,回热段降低冷热交替过程中的能量损失,活塞组件保证容积变化规律,曲轴连杆则把往复运动约束为确定相位。飞轮并非单纯装饰件,其直径、厚度和质量矩直接影响低速运转平稳性;转动惯量过小会导致转速脉动甚至停机,过大则启动困难并增加轴承负载。
对于三维建模和结构设计人员,这套装置的参考价值在于能够完整检查闭式循环动力机械的空间协调关系:热端细长结构与冷端紧凑壳体形成明显温差分区,密封件、导向件和运动件在狭窄腔体内连续装配;曲轴相位、活塞行程、连杆长度和壳体包络之间存在明确几何约束。评审模型时,可重点查看热交换筒与壳体连接段的同轴度、飞轮端面与壳体间隙、活塞在上下止点的位置,以及螺栓、端盖和密封结构是否留出装拆空间。

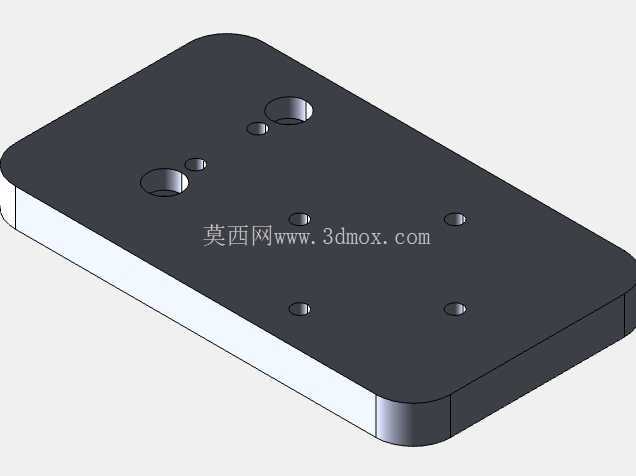

在实际选型或二次开发中,还需要结合热源温度、冷却条件、目标转速和负载扭矩重新核算换热面积与工质充注量。若用于教学演示,外形可保持外露,以便观察飞轮旋转和热端布局;若用于余热试验,则应在热筒外侧增加保温罩和温度测点,并在冷端设置稳定冷却回路。台架底座需要同时承受热膨胀引起的轴向位移和曲柄运动产生的周期性振动,固定孔位置应避开热端高温区,维修侧则预留拆卸端盖、抽出活塞和调整飞轮的操作空间。
- 全部评论(0)
- 模板大小: 53.6 MB
- 售价:5金币
- 下载次数: 112
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering,Snagit
- 软件分类: 发动机
