六缸径向排布气动星形动力装置

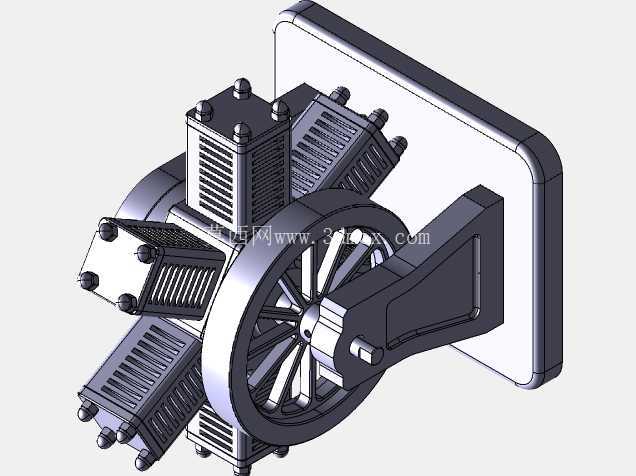

　　这套六缸径向星形动力装置采用围绕中心曲轴均匀周向排布的缸体布局，区别于传统直列、V型动力单元的轴向串联布置，六个气缸以中心输出轴为圆心呈放射状安装，整体结构紧凑、径向受力对称，在教学演示、小型气动实验台、机械原理展馆以及低速动力验证场景中具有很强的展示与实用价值。装置以压缩空气作为动力输入介质，不需要配套燃油喷射、点火与复杂冷却系统，通入稳压气源后即可驱动活塞往复运动，通过连杆机构将各缸的直线动作汇总到中心曲轴，再由前端大直径带轮输出旋转扭矩，运行过程干净安全，非常适合实验室、课堂以及展厅内反复启停演示。

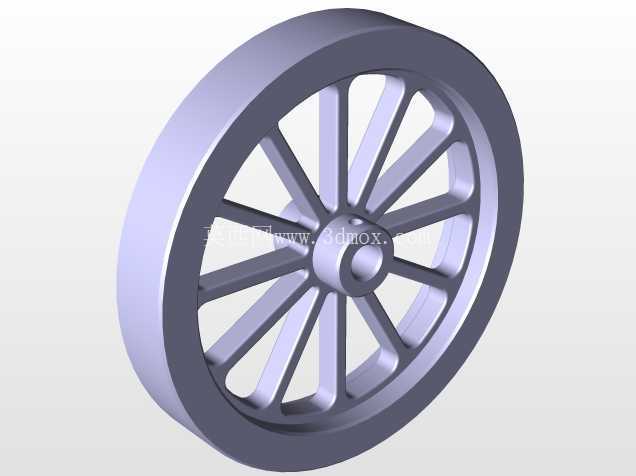

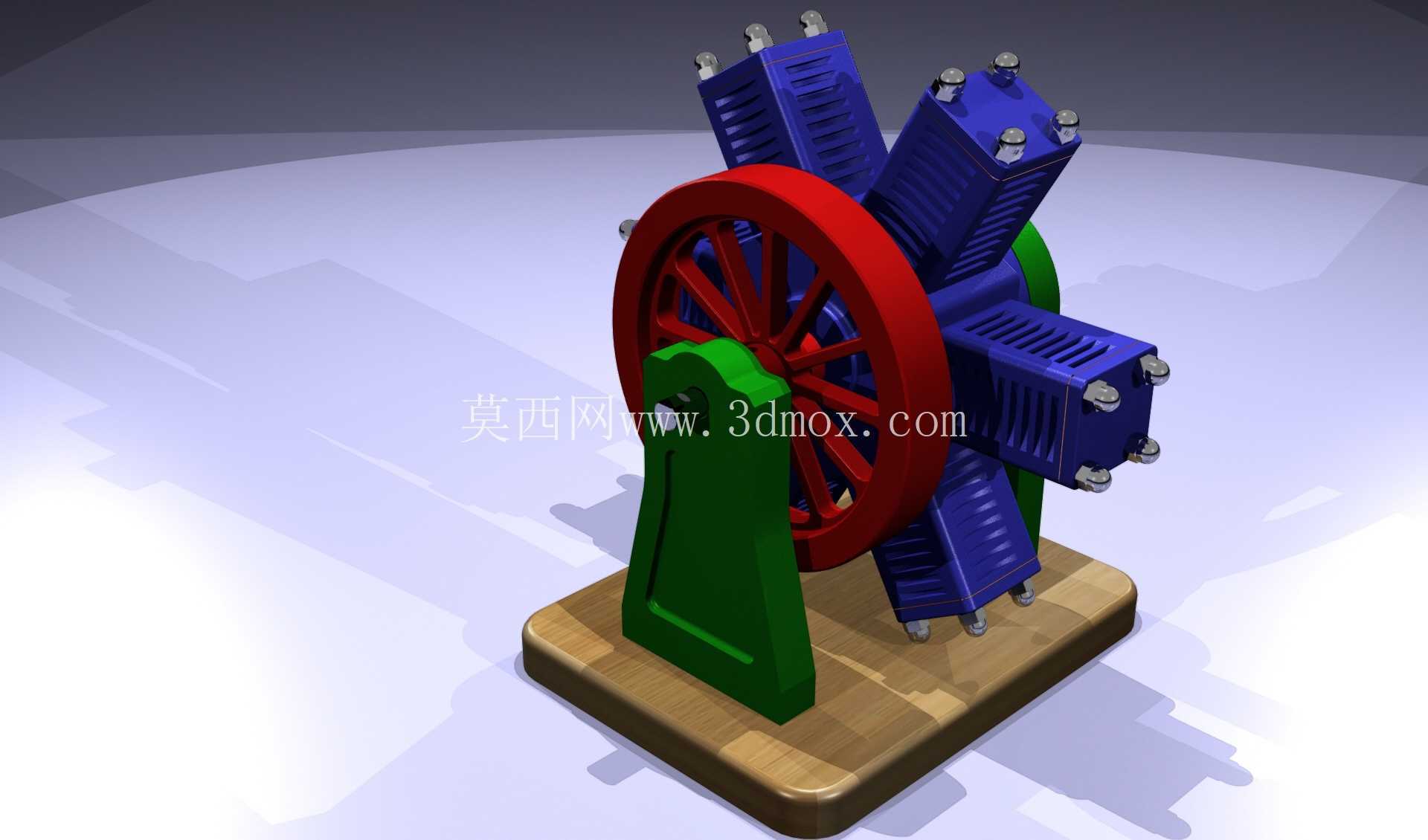

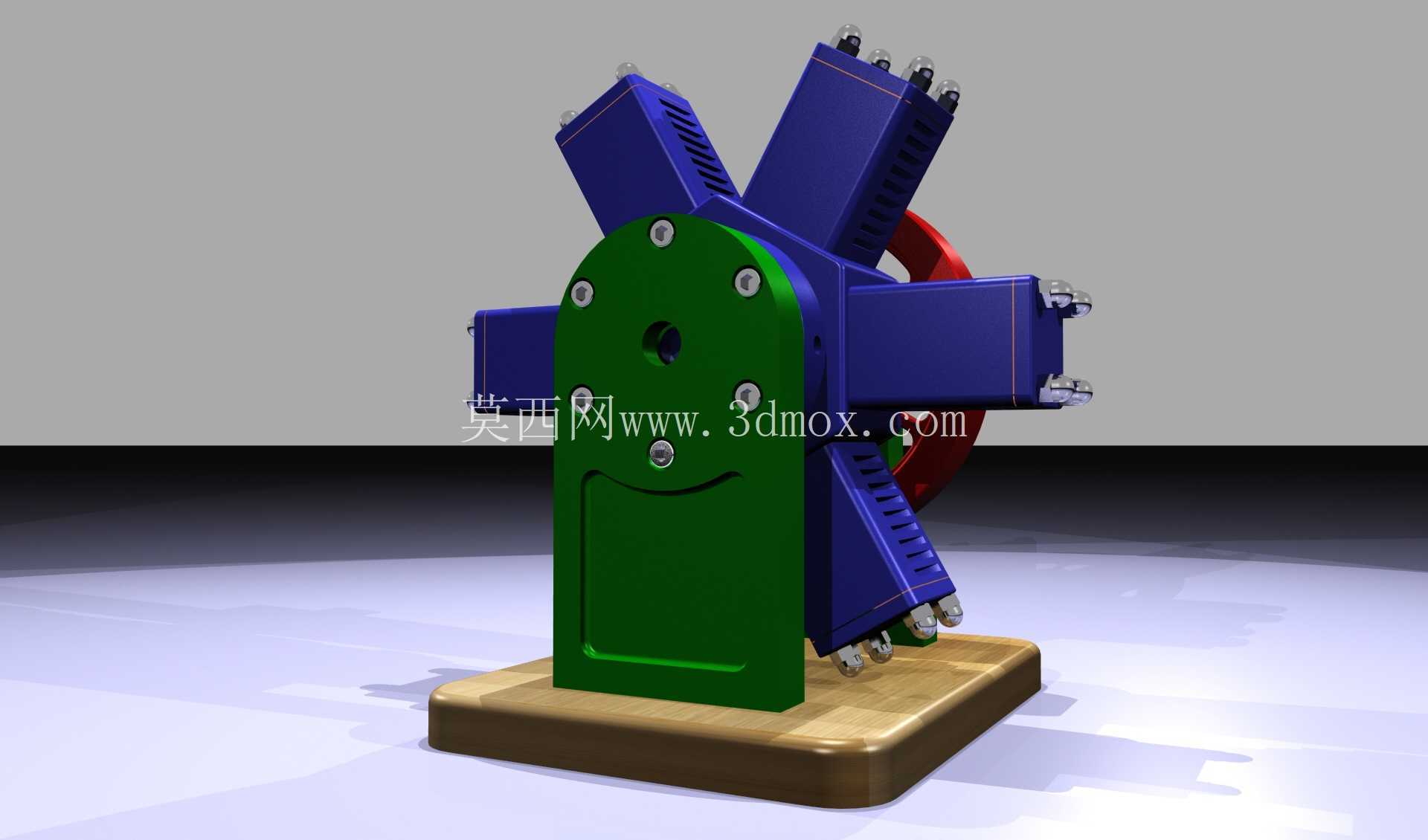

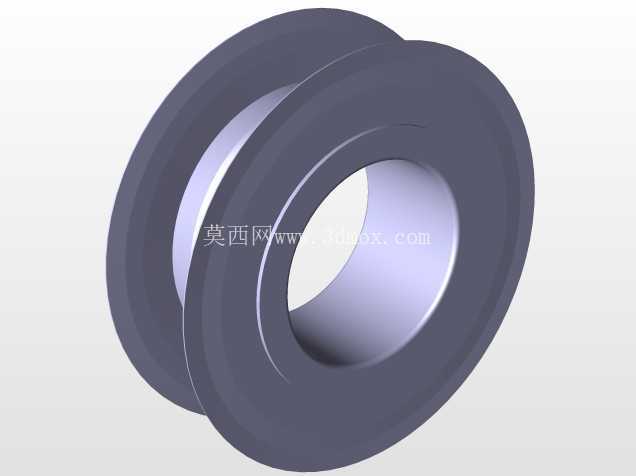

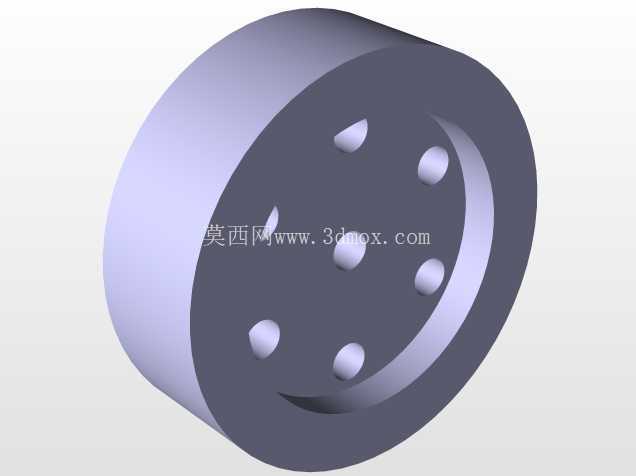

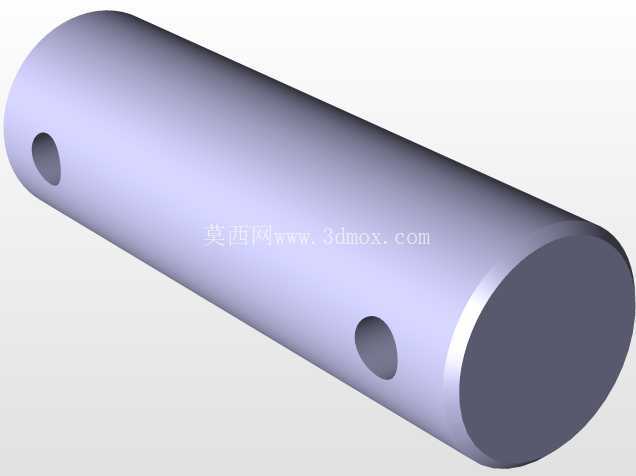

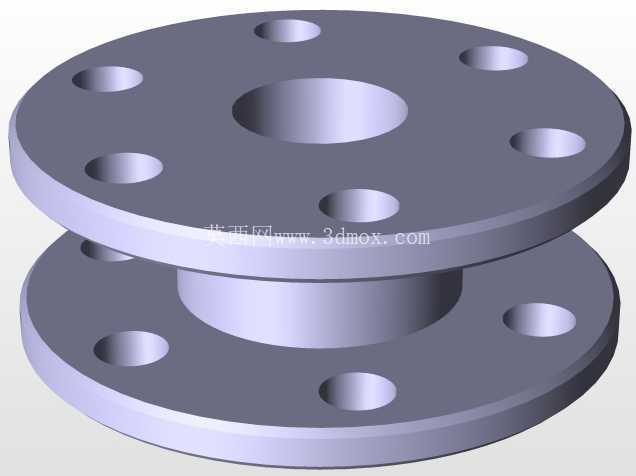

　　从实际功能来看，该装置完整还原了星形发动机的核心运动关系：每个缸体内置活塞，活塞通过连杆与中心曲柄销铰接，六个缸按固定相位差依次完成进气、做功、排气行程，多缸交替出力能够让输出轴的扭矩波动明显降低，运转比单缸、双缸气动机构更平稳。前端红色大带轮既承担飞轮储能作用，利用自身转动惯量抵消活塞过死点时的转速跌落，也可作为皮带传动轮向外接负载传递动力；带轮采用多辐条结构，在保证轮缘强度的同时控制整体重量，转动时风阻较小。绿色立式支撑座承担主轴与缸组的定位载荷，底部木质纹理平板为整机提供安装基准，支撑座与底板之间留有足够的紧固件布置空间，现场安装时可直接通过底板预留孔位将整机固定在实验台架或展示台面上。

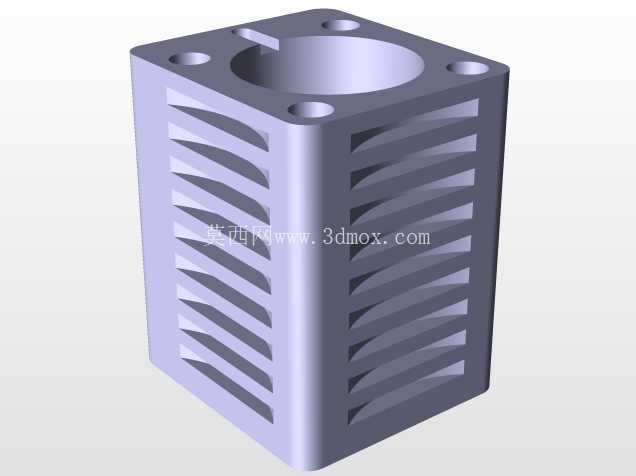

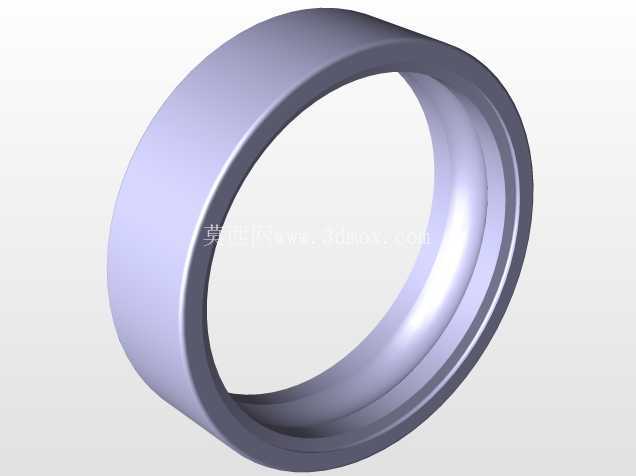

　　设计思路上，径向六缸布局首先解决了传统多缸发动机轴向长度过大的问题，所有缸体围绕中心轴分布，整机轴向尺寸短、重心靠近安装面，台架运行时振动更容易控制。缸体外部设计有密集散热肋片，虽然气动动力热负荷远低于燃油发动机，但肋片结构既保留了真实发动机的外观特征，也能在连续高速运转时帮助缸体均衡温度，避免压缩空气膨胀降温后局部结露带来的润滑不均。每个气缸端部都布置了独立的端盖与紧固螺钉，缸盖、缸筒、活塞、连杆均为可拆分结构，后期维护时可以单独拆解某一个气缸检查密封件与活塞环，不需要将整组动力单元完全解体。支撑座采用立式厚壁结构，主轴轴承安装位设置在座体上部，座体底部加宽并与底板大面积贴合，能够承受带轮传动时产生的径向拉力，避免主轴长期受载后出现偏摆。

　　外形与安装边界方面，整机最大外轮廓由六个放射状缸体的外端决定，径向占用范围大于轴向厚度，布置台架时需要在缸体周围预留操作与气管走线空间，避免相邻缸盖与台面护栏、其他实验设备发生干涉。底部平板为矩形承载结构，四个角部区域适合布置安装螺栓，安装面需要保持水平，否则中心曲轴在旋转过程中会受到附加轴向力，加快轴承磨损。进气接口可汇集布置在缸组后侧或中心配气区域，外接气源管路建议沿底板边缘走线并预留弯曲半径，防止设备运行振动导致管路接头松动。前端带轮的外圆为动力输出面，配套传动皮带时需要保证带轮与负载轮的平行度，两轴中心距应按照皮带包角要求调整，避免皮带跑偏或异常磨损。

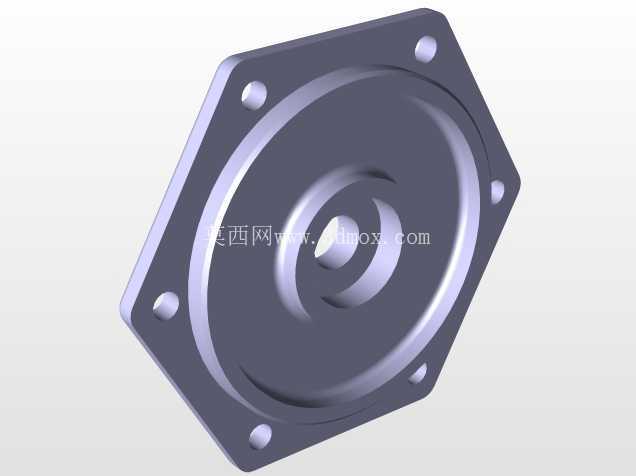

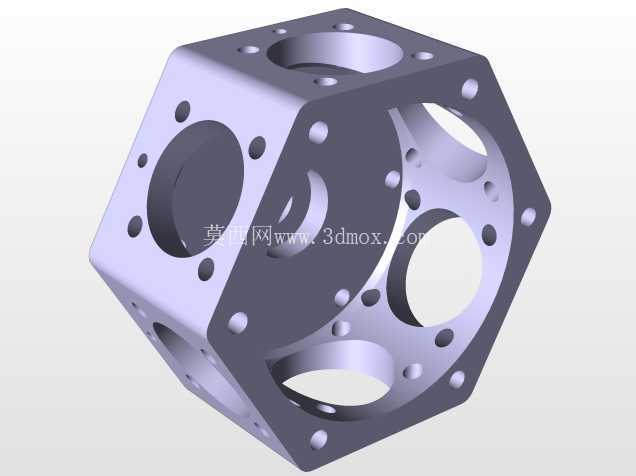

　　在结构细节处理上，各缸与中心曲轴箱的连接法兰均采用多点螺钉紧固，保证气缸中心线准确交汇于曲轴回转中心，若加工或装配时出现缸位角度偏差，会导致连杆运动卡滞、各缸出力不均。连杆两端铰接处保留合理配合间隙，既不能过紧造成转动阻力过大，也不能过松产生冲击噪声。整机底座、支撑座、缸体、带轮采用区分明显的配色，便于在三维评审与教学讲解时快速识别不同功能部件，也方便后续出工程图时按零件拆分材料、公差与表面处理要求。对于机械原理教学而言，该装置可以直观展示曲柄连杆运动、多缸相位配气、飞轮稳速以及带传动的完整过程；对于小型气动设备开发而言，这种径向多缸结构也为紧凑空间下需要低转速、平稳扭矩输出的场景提供了可参考的构型。
