这套三维布局还原的是工业现场里最常见的闭式循环换热撬装单元,核心由板式换热主体、立式离心输送泵、工艺管路、阀组、支撑框架共同组成,这类单元大量应用在暖通空调冷热交换、化工工艺介质温控、生产循环水冷却、食品加工流体加热这类需要两种介质互不接触完成热量传递的场景里。

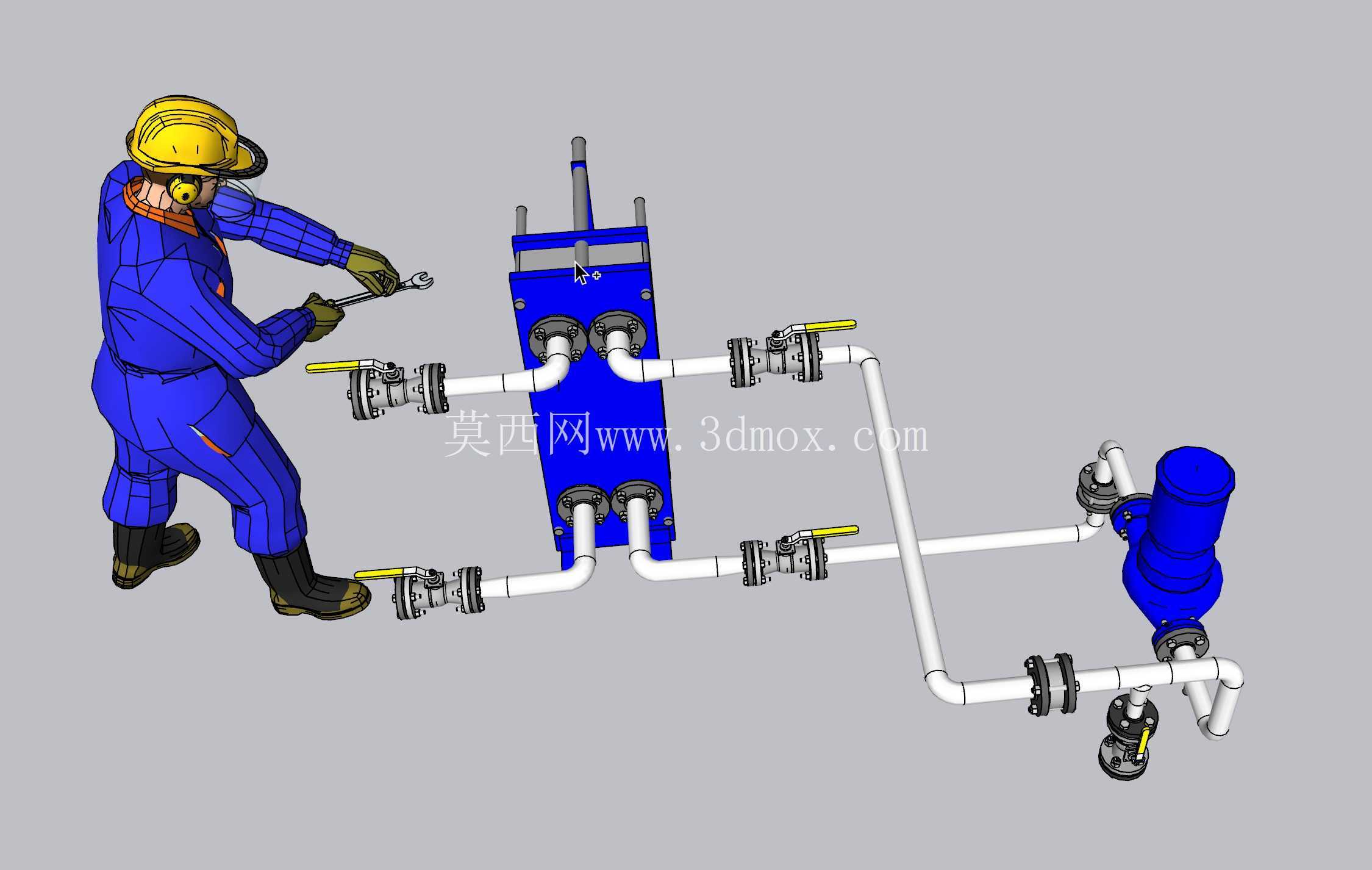

从现场安装的实际边界来看,整套单元的核心换热段采用立式板片堆叠结构,板束被前后四根拉紧螺杆夹持固定,两端的压紧板预留了标准法兰接口,四个介质进出接口分别对应冷热两侧的流道,布局时特意将泵组布置在换热板片的正下方低位,一方面利用离心泵的入口正压头要求,避免泵腔运行时出现气蚀,另一方面缩短泵出口到换热器入口的管路长度,减少沿程阻力损失。

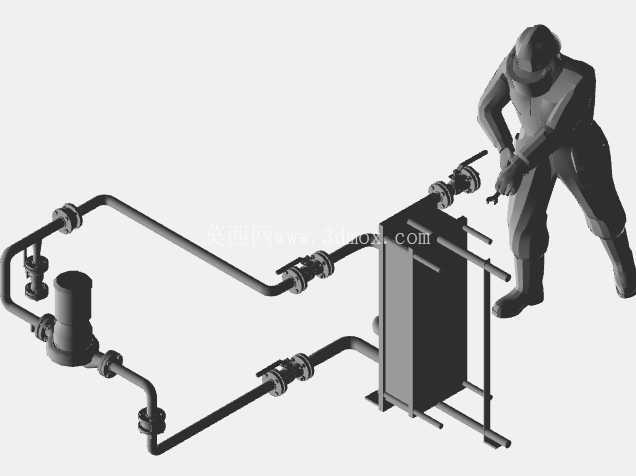

管路走向全部采用无缝钢管搭配90度冲压弯头,每一段管路上的法兰连接位置都预留了足够的扳手操作空间,不会出现法兰螺栓被相邻管线、支撑件遮挡无法拆装的问题。泵的进出口位置都配置了切断阀,入口端还预留了过滤器安装位,运行时可以拦截管路里残留的焊渣、杂质,避免硬质颗粒进入板片流道造成堵塞,或者高速冲刷泵的叶轮导致过流部件损坏。换热器的出口管路上同样配置了切断阀,后续设备检修时,可以单独把板换或者泵从整个系统里隔离出来,不需要把整个管网的介质全部排空,大幅缩减停机维护的工作量。
支撑结构的设计完全贴合现场载荷需求:换热器的底部支架直接承接整台板片组的充水重量,运行时板片间充满带压介质,整体重量会比干态高出近一倍,支架的型钢选型完全覆盖充水载荷加上管路水锤的瞬时冲击;泵组下方的公共底座把泵和电机的同轴度公差在出厂预装时就找正完成,现场只需要把底座和地面预埋钢板做固定,不需要二次对中,避免现场安装偏差导致泵运行时振动超标、机械密封过早泄漏。

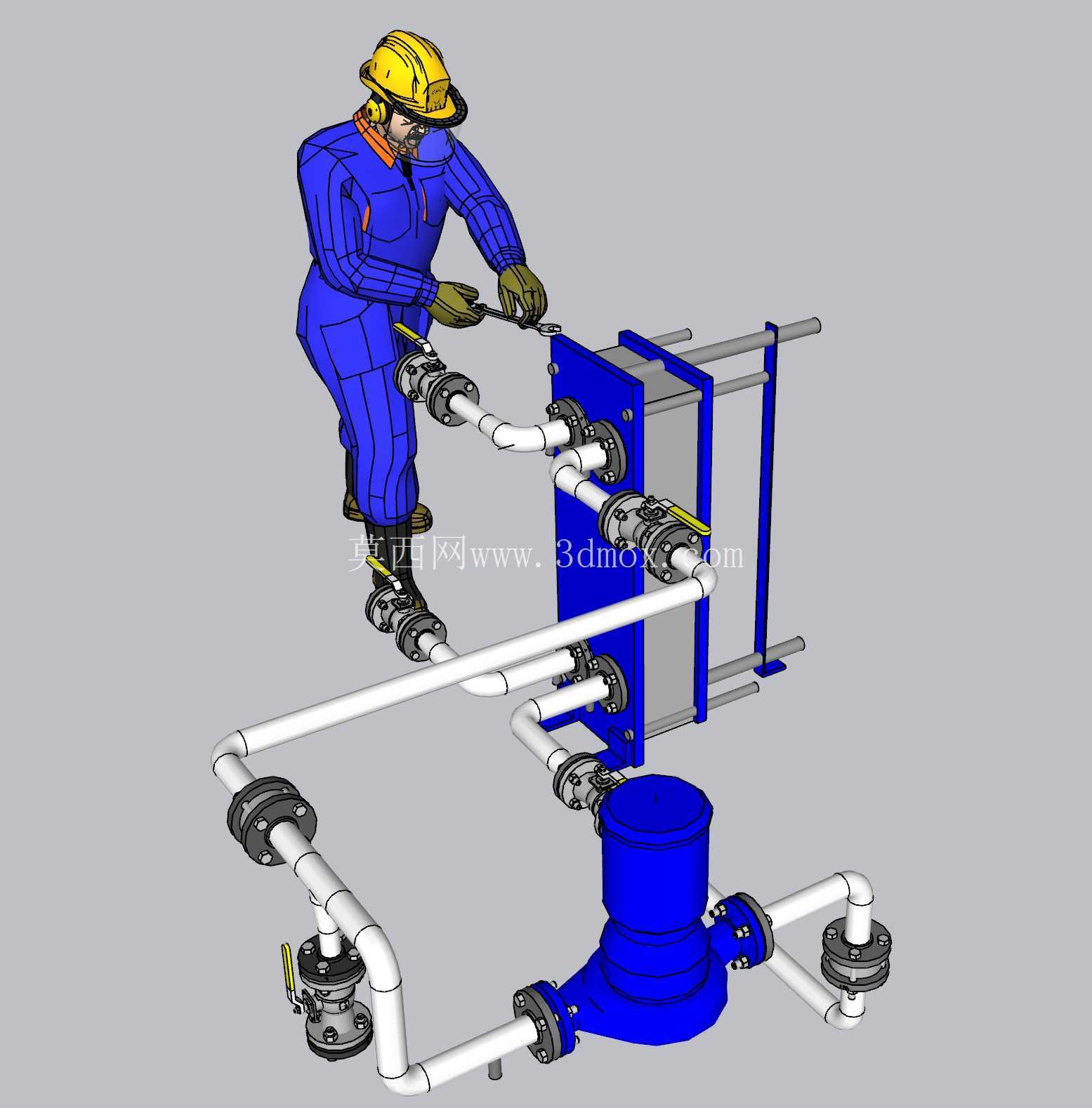

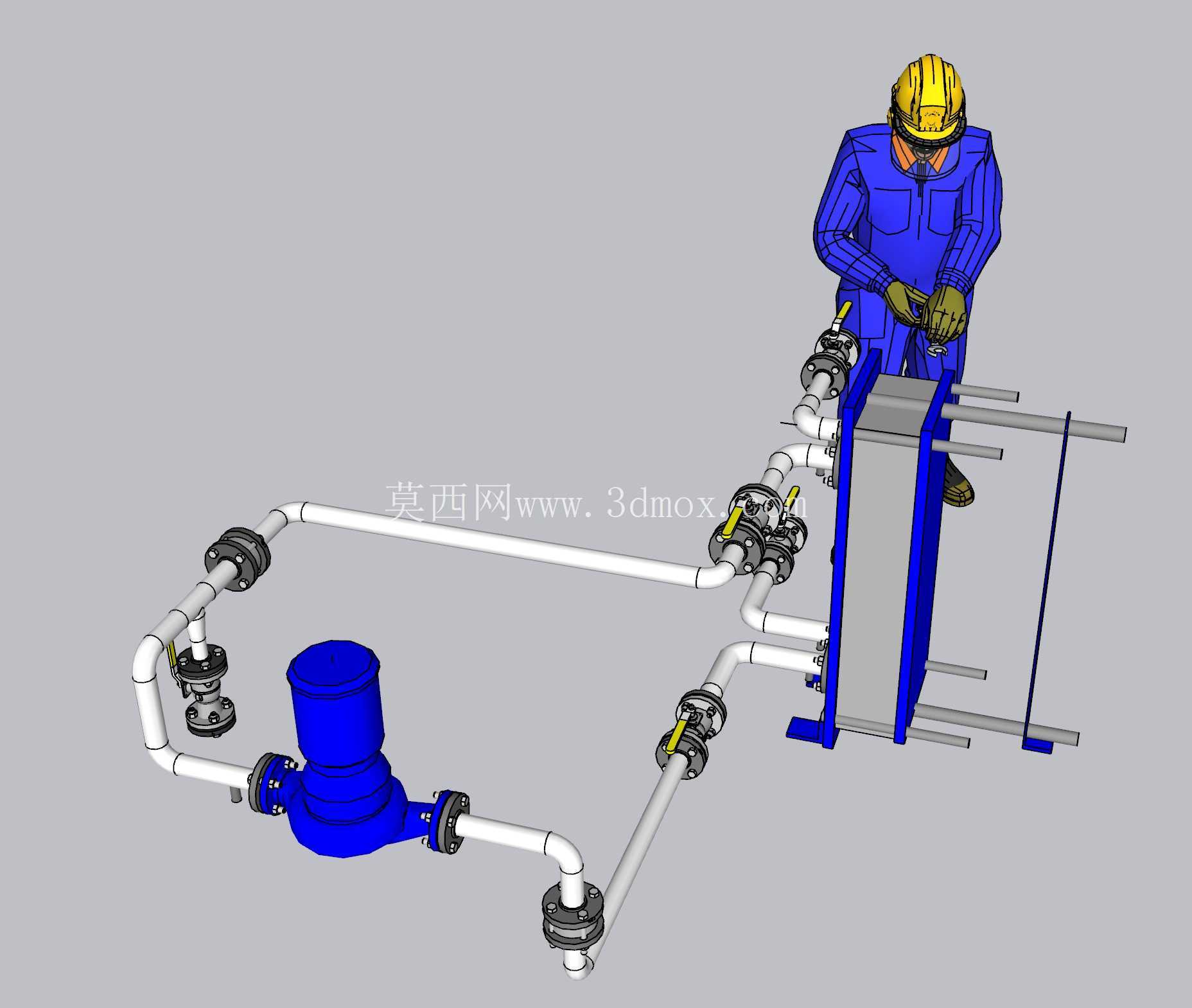

建模时特意加入了等比例的现场操作人员参照,能非常直观地反馈整套设备的操作高度:换热器顶部的接管法兰高度刚好在操作人员站立时的胸口位置,日常开关阀门、巡检压力表的时候不需要登高或者过度弯腰;泵组的位置在操作人员小腿到腰的高度区间,日常盘车、检查机械密封泄漏点、更换润滑油的时候操作空间完全充足,不会出现设备贴墙、管线碰头这类人机工程缺陷。
从流道设计的逻辑来看,离心泵从系统管网抽入待调温的介质,加压后送入板式换热器的一侧流道,和另一侧流道里的热媒/冷媒完成逆流热交换,调温到设定温度的介质再从换热器出口送回生产工艺管网,板片表面的人字形波纹一方面大幅提升湍流程度,让介质在很低的流速下就能达到湍流状态,降低结垢速率,另一方面也强化了传热系数,相比传统管壳式换热器,同等换热负荷下占地面积能缩减三分之一以上。
布局时所有管路的低点都预留了排污泄水接口,高点设置了自动排气阀,系统初次充水的时候可以把管内积气彻底排净,避免气塞导致循环流量不足;冬季停机检修的时候,可以打开低点泄水阀把整套设备里的存水全部排空,防止环境温度低于零度时介质结冰膨胀胀裂板片或者泵壳。管路上的法兰全部采用对应压力等级的标准件,垫片选型匹配输送介质的温度、腐蚀性,螺栓跨中均匀紧固,保证板片组的密封面受力均匀,不会出现偏压导致的介质外漏或者两种介质互串的问题。
整套布局没有做多余的装饰性结构,所有构件的位置、尺寸都完全对应工业现场的安装规范,既可以作为撬装换热机组的预装布局参考,也能直接用来指导现场的管线预制、支墩定位、操作通道预留,提前在三维阶段排查出管线碰撞、操作空间不足、检修距离不够这类现场常见的安装问题,避免施工阶段临时切管、改支架造成的材料浪费和工期延误。
