模块化带式输送分拣线结构设计

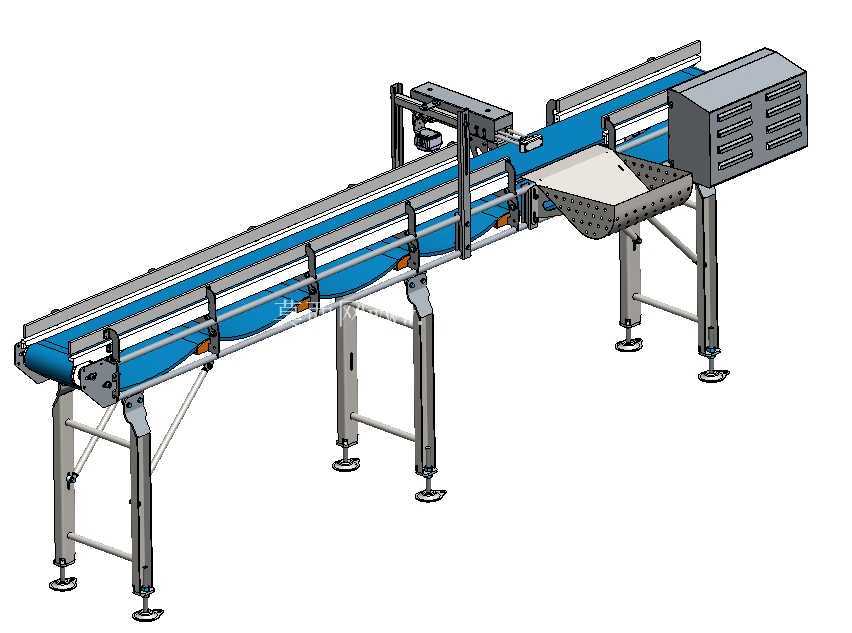

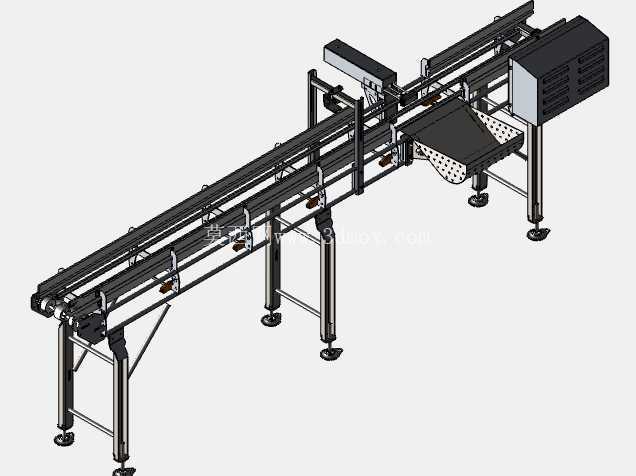

　　这套三维结构围绕车间内部短距离物料连续转运展开，主体采用蓝色皮带承载面，配合两侧导向护栏，能够在包装、食品、日化、电子小件装配等场景中完成盒类、袋类、箱类工件的稳定输送。设备中段设置倾斜导料板与多孔集料结构，可在产线衔接处实现工件分流、滑落收集或工位间过渡，避免物料在转向、剔除、人工拾取环节出现卡滞。机架部分以方管焊接立柱和横向拉杆构成支撑体系，支腿底部配置可调脚杯，现场安装时可根据地面平整度调节高度，也能补偿输送段的水平误差。

　　从布置边界看，整机长度方向按3000mm级输送段规划，带宽方向控制在200mm左右，属于窄幅轻型输送设备，适合在空间紧凑的流水线旁侧、包装机出口、检测工位前后使用。建模时需要重点控制皮带中心线、驱动端滚筒、张紧端滚筒以及托板支撑面的同轴和平行关系；若滚筒轴线与输送方向存在偏角，皮带运行后会出现跑偏、边缘磨损和带面褶皱。护栏立柱沿机架两侧间隔布置，高度和开口位置应依据被输送物料的外形尺寸调整，既要限制工件横向窜动，又不能干涉工件表面标识、凸起结构或人工取放。

　　驱动单元布置在输送段一端，箱体式护罩将电机、传动件与外部作业区隔离，既降低人员触碰风险，也能减少粉尘、水渍对传动部件的影响。皮带下方设置连续承托面或间隔托辊，用于承受物料重力和运行摩擦；对于轻载工况，平板承托结构更容易保证带面平直，也便于后期清理洒落物。张紧结构通常集成在尾端滚筒座上，通过螺杆或长圆孔调节滚筒中心距，建模时应保留足够的调节行程，避免皮带老化伸长后无法补偿。

　　中段导料滑板的角度设计不能只按视觉倾斜处理，需要结合物料摩擦特性、下落高度和冲击位置判断。坡度过小，物料可能停留在滑板上；坡度过大，则容易产生翻件、碰撞和跌落损伤。滑板表面的多孔结构可用于减重、漏屑或安装附件，折边与加强筋则用于提高薄板刚性，防止长期受冲击后产生凹陷变形。导料板与皮带之间应保留安全间隙，防止边缘刮擦带面，同时在物料进入下滑段前设置限位，使工件以稳定姿态离开主输送线。

　　支腿组件采用独立立柱加斜撑的形式，横向连接杆将多组支腿连成整体，可提高设备在启停加速度下的稳定性。脚杯选用圆盘底座，增大与地面的接触面积；在洁净车间或潮湿环境中，支腿表面可采用防锈处理，机架内侧尽量减少容易积料的水平台阶。电气感应元件的安装支架位于输送线上方，适合固定检测开关、计数传感器或剔除机构，支架位置应留出调节空间，以便针对不同高度的工件调整检测距离。

　　三维设计过程中，建议将机架、护栏、滚筒、皮带、驱动护罩、导料滑板、支腿脚杯分别建立子装配，便于在后续项目中按长度、带宽和工位功能进行复用。皮带属于柔性件，在静态模型中可按闭合环形实体或简化带面表达，但工程出图和运动校核时必须保证滚筒外径、中心距与带长计算一致。设备与上下游专机衔接时，还需核对进料高度、出料高度、工件通过净空以及维护侧操作空间，尤其是驱动端护罩拆卸、尾端张紧调节和滑板下方清料区域，不能在整机就位后被其他设备遮挡。整体结构强调模块化装配、稳定输送和现场可调性，适用于轻型自动化生产线的连续搬运与分流作业。
