倾斜式散料橡胶皮带输送设备结构

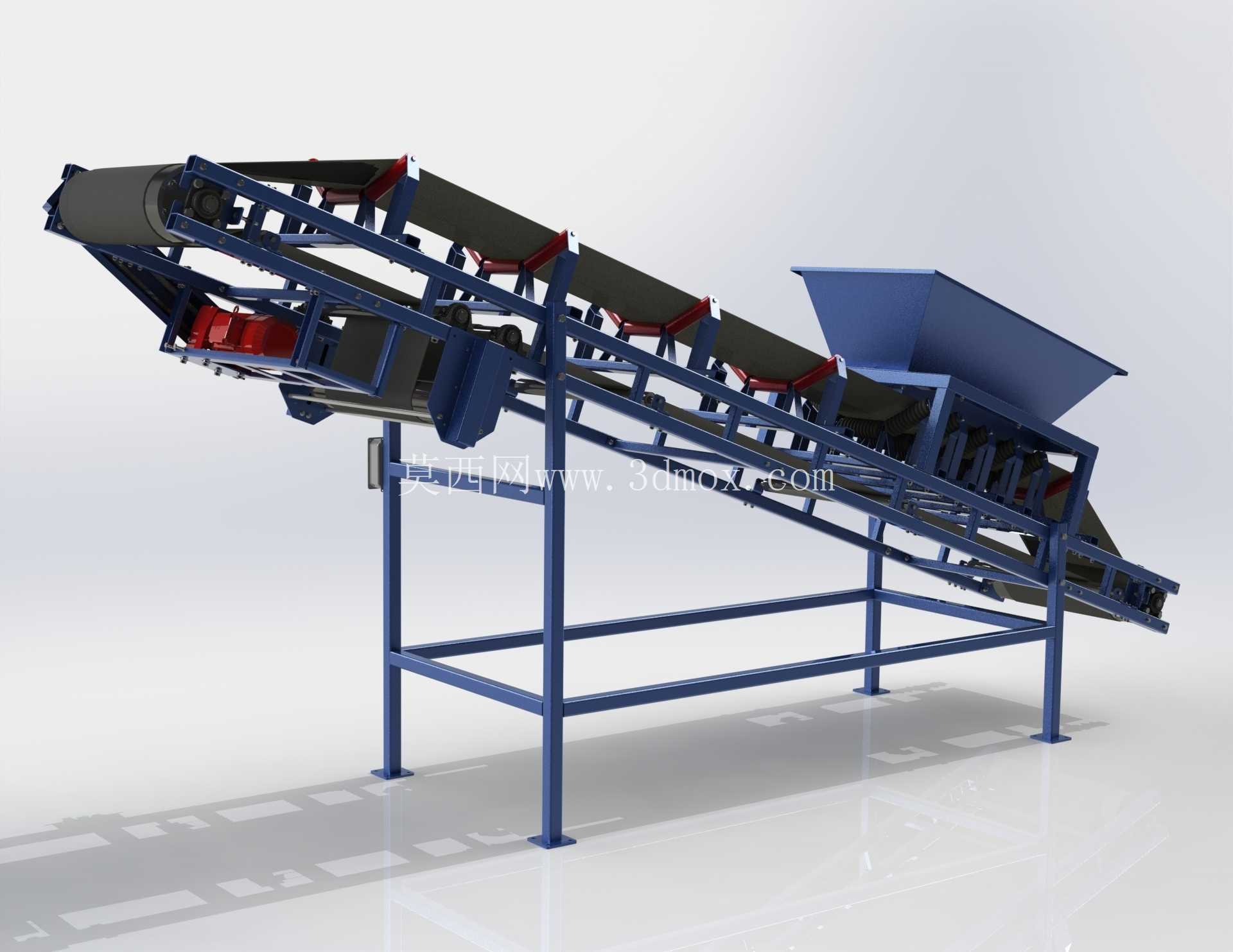

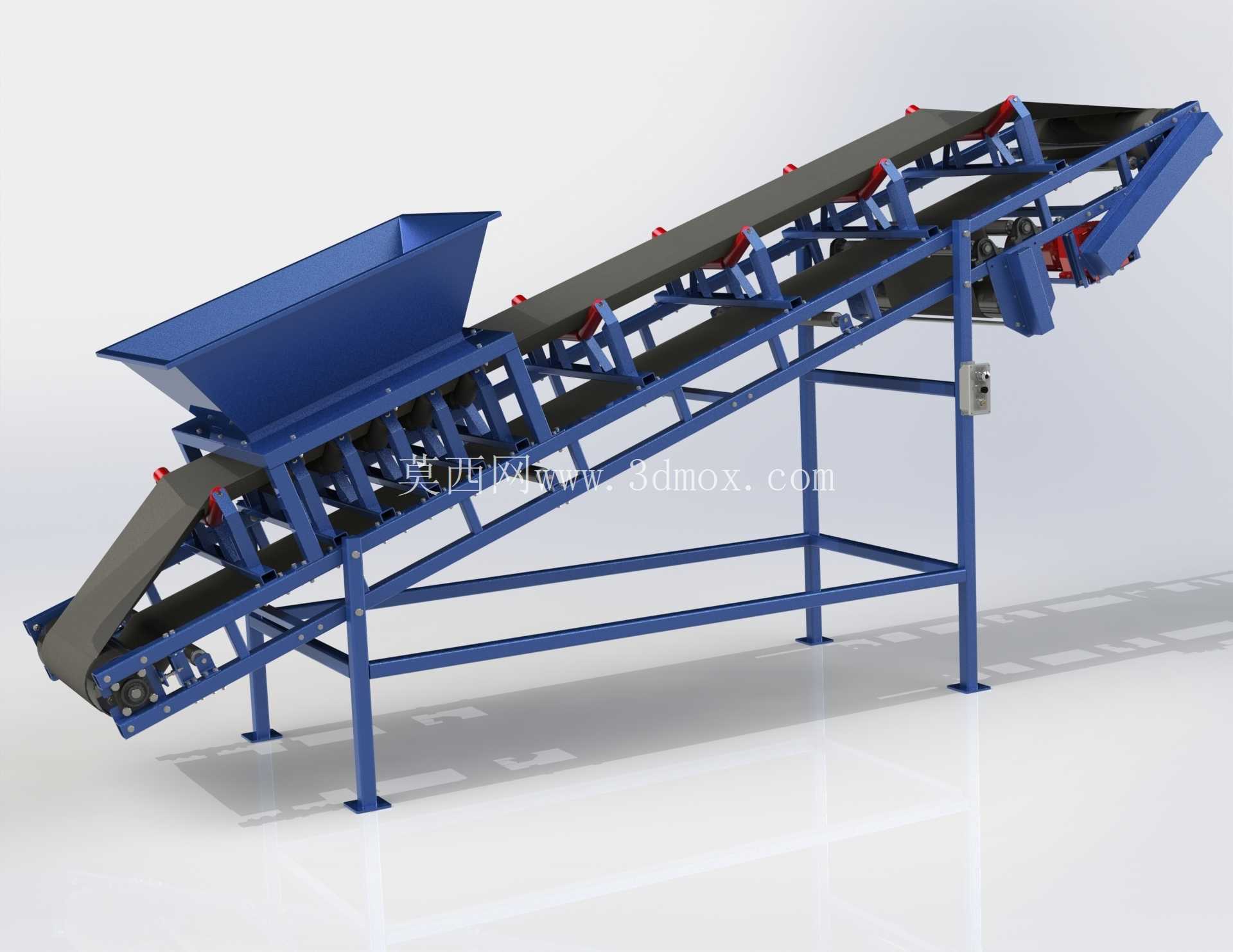

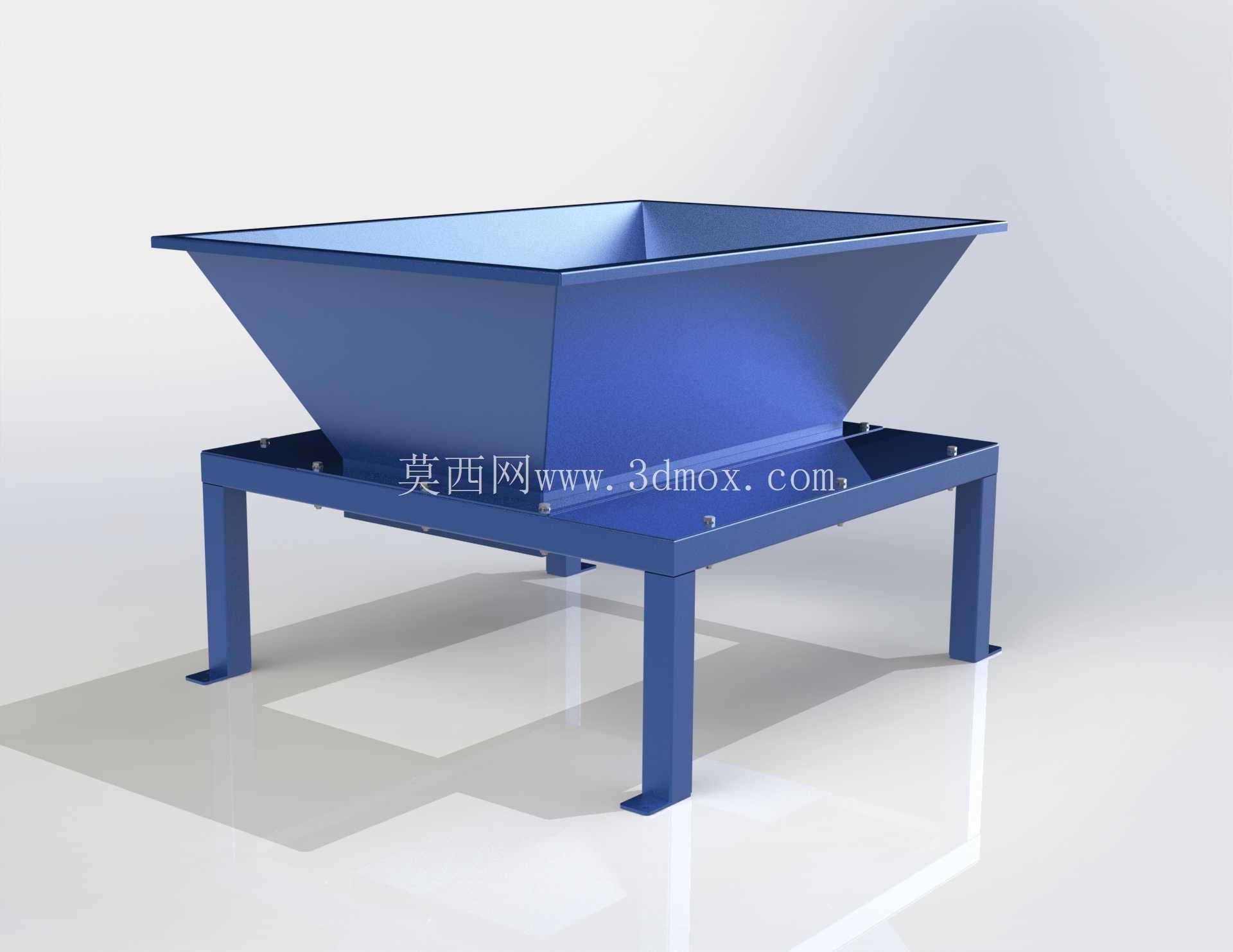

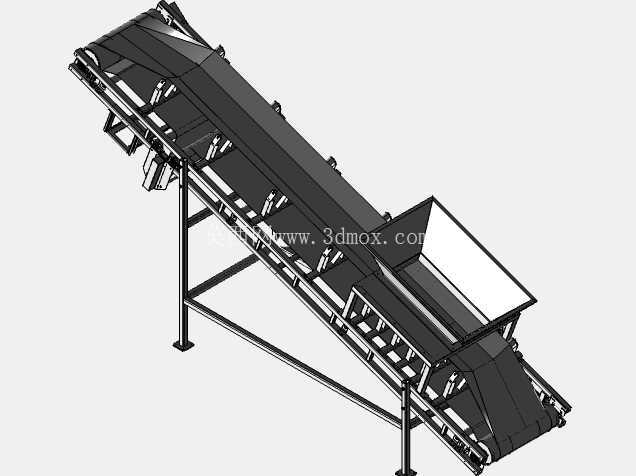

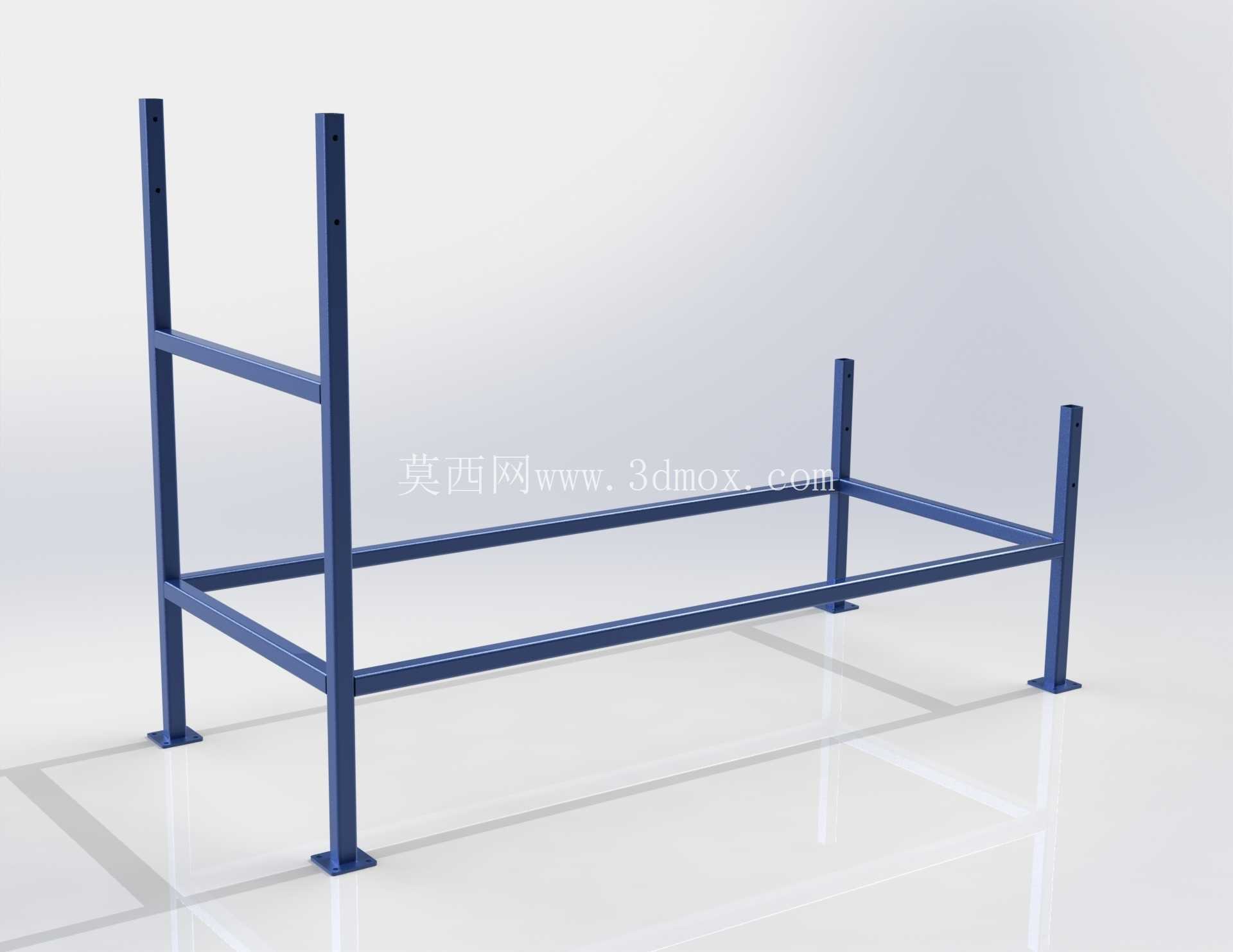

　　在矿山、建材、粮食加工、散货仓储这类需要连续转运颗粒、粉状、小块状物料的生产场景里，散料皮带输送设备是衔接各工序物料流转的核心通用装备，不同于水平输送的平皮带机，这款倾斜布置的机型专门适配有高程差的物料转运需求，可直接将低位进料的散料输送至高位卸料点，省去多台水平设备接力转运的空间占用与中间转接落料的粉尘溢出问题。从结构设计逻辑来看，整机采用型钢焊接一体式机架作为承载基础，机架支腿按照倾斜段的受力分布做了不等高设计，底部预留的安装底板可通过膨胀螺栓与混凝土地面固定，支腿间的横向斜撑做了交叉布置，抵消皮带运行时的纵向牵引力带来的机架晃动，避免长周期运行出现机架变形跑偏。进料端设置的大容积受料斗做了扩口式设计，进料口宽度大于皮带有效承载宽度，可适配装载机、人工倒料、上游设备落料等多种进料方式，料斗内侧靠近皮带的位置做了圆弧过渡，避免散料在料斗角落积料卡滞，料斗下沿与皮带表面保留了均匀的间隙，既防止散料从进料端侧边漏出，又不会刮伤皮带表面。输送段采用倾斜布置，倾角控制在散料自然安息角以内，避免颗粒物料在输送过程中向下滑移，皮带承载面每隔固定间距设置了横向挡料条，增大与散料的接触摩擦力，即使输送含水率偏低的光滑颗粒物料，也能保证在额定倾角下稳定输送不回料。

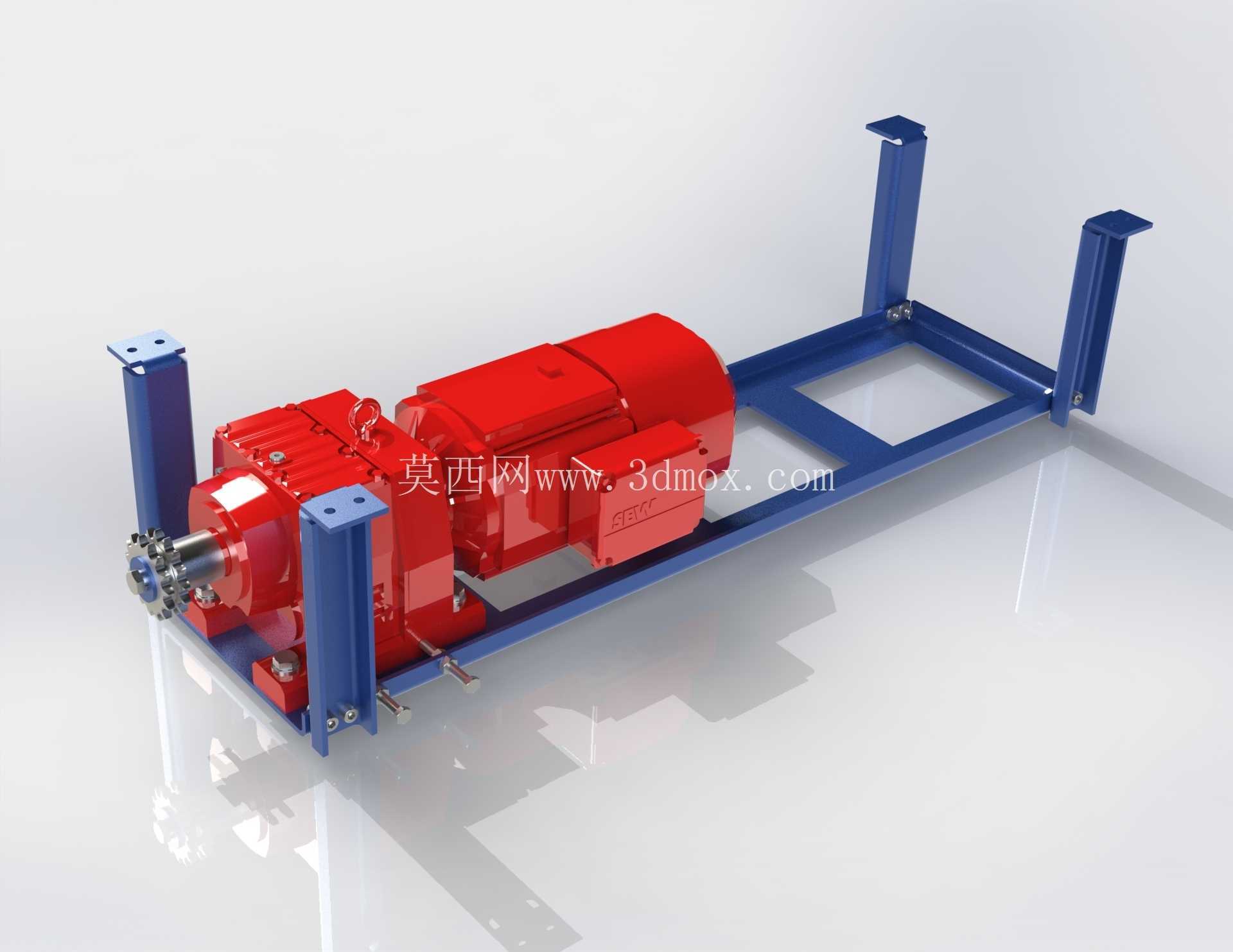

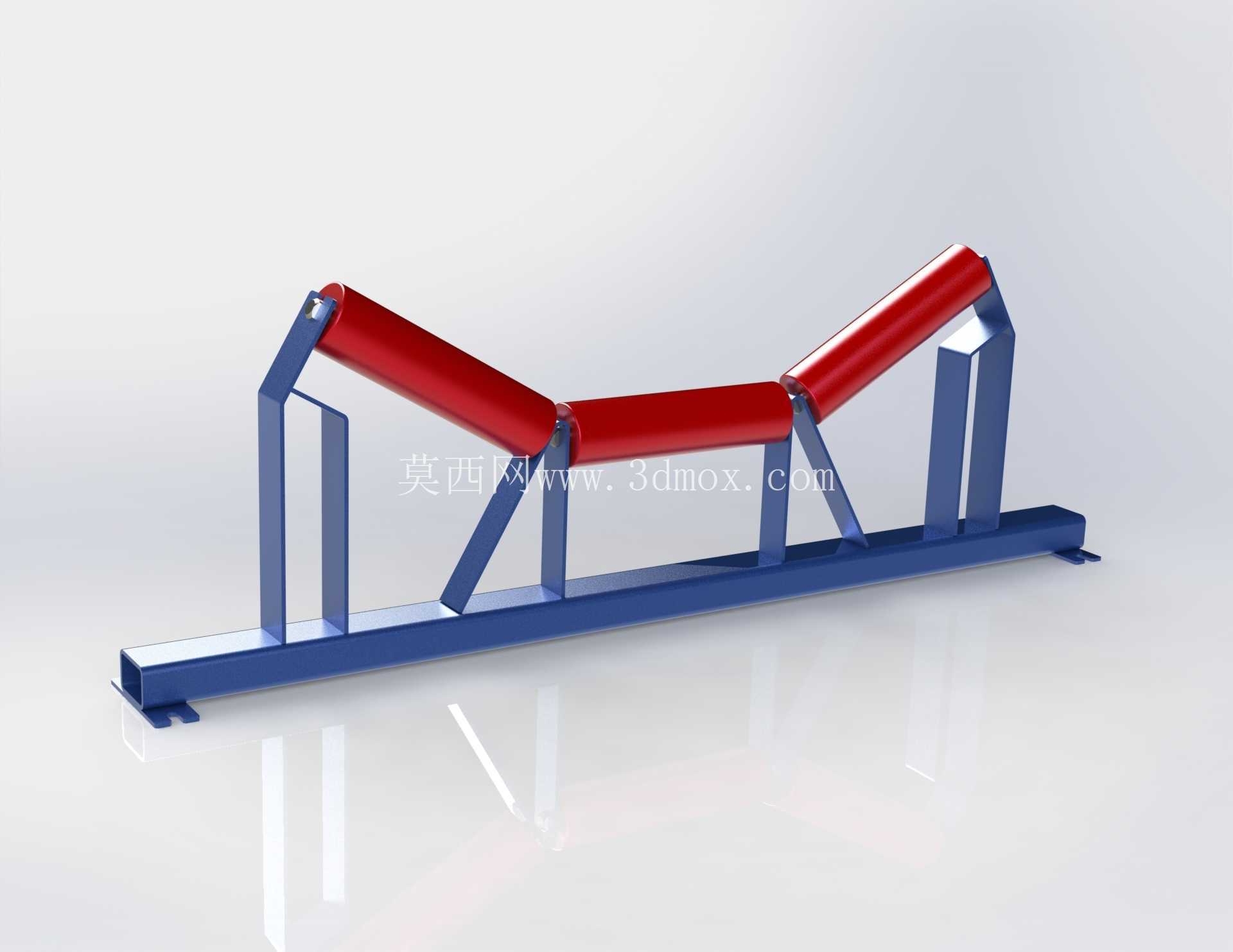

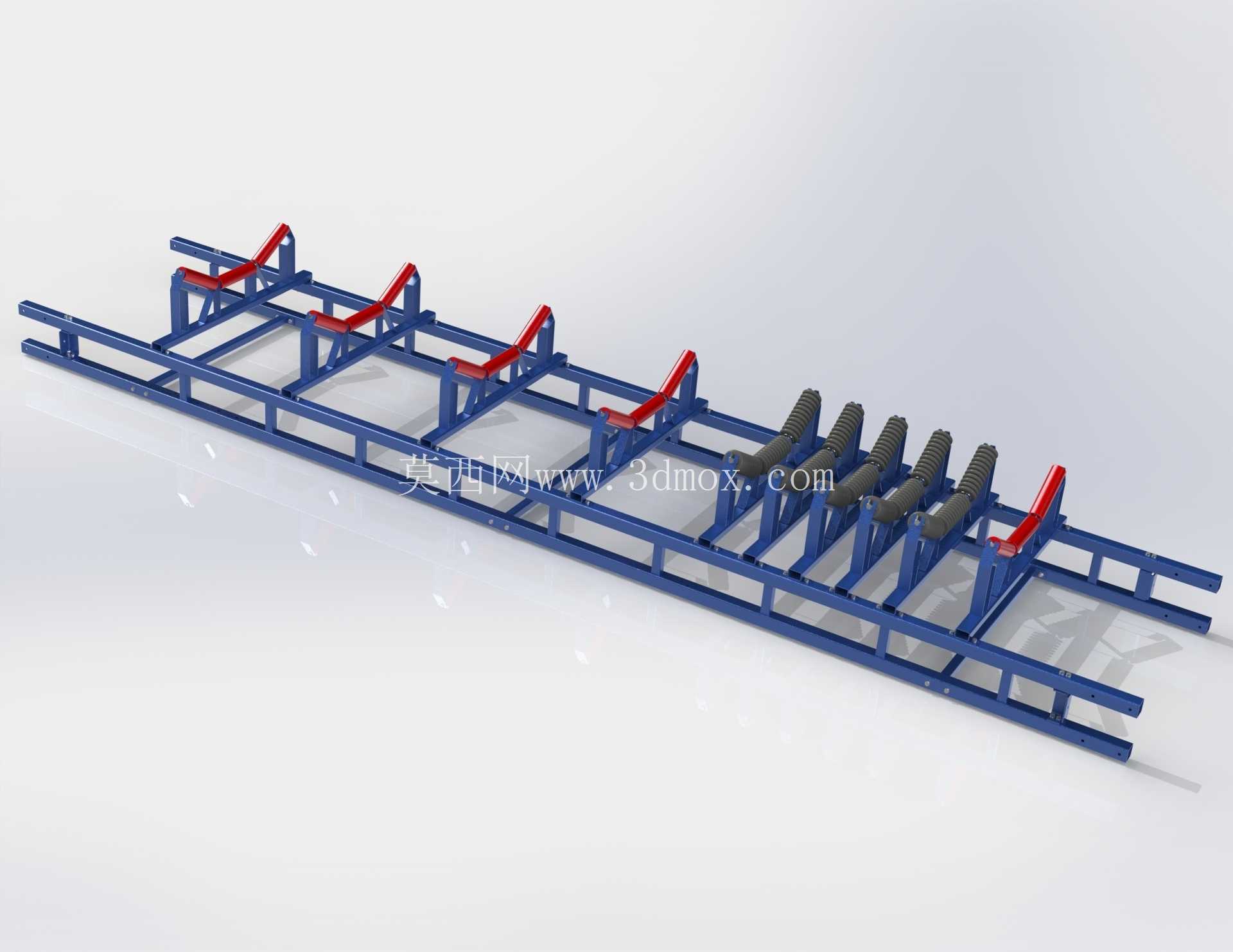

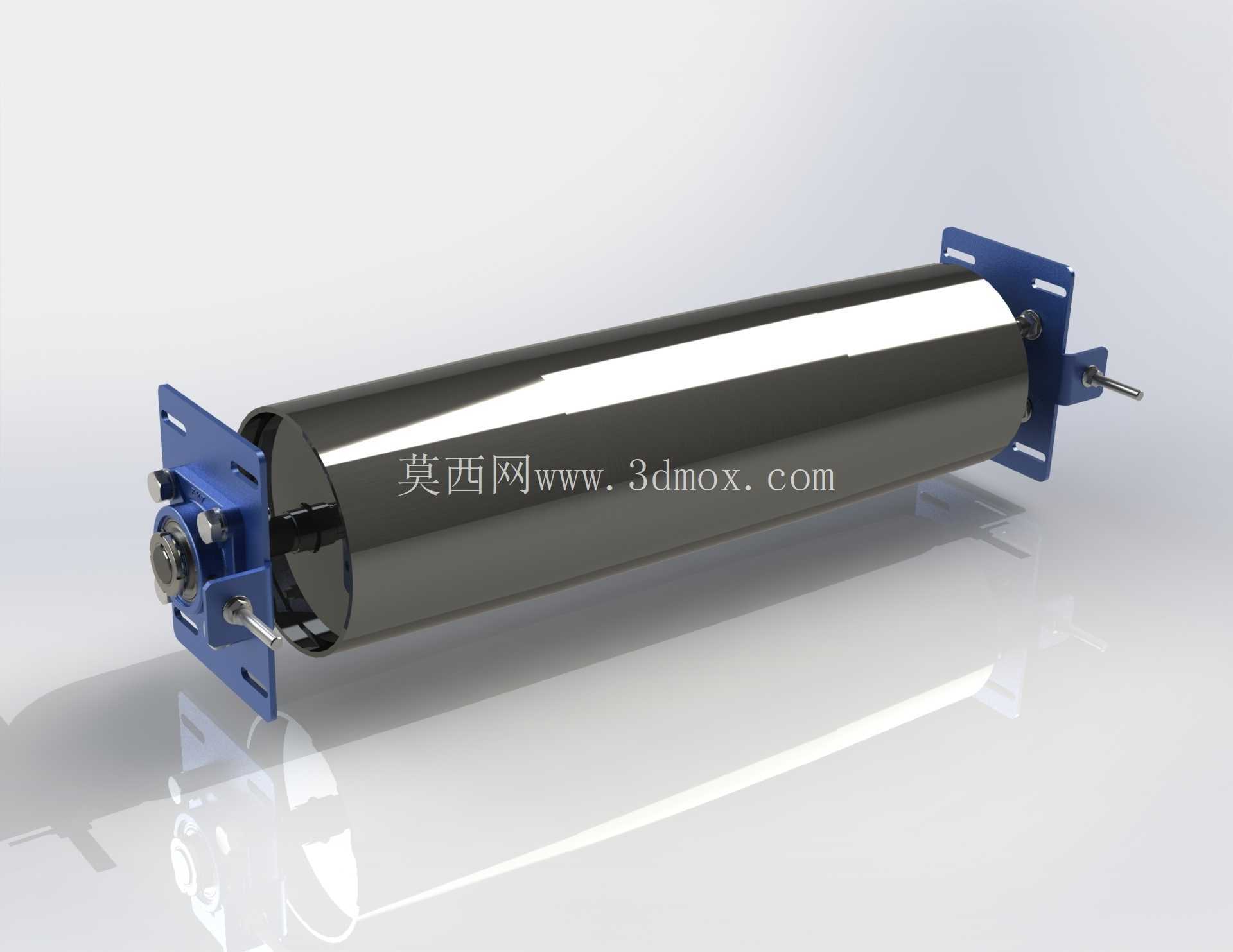

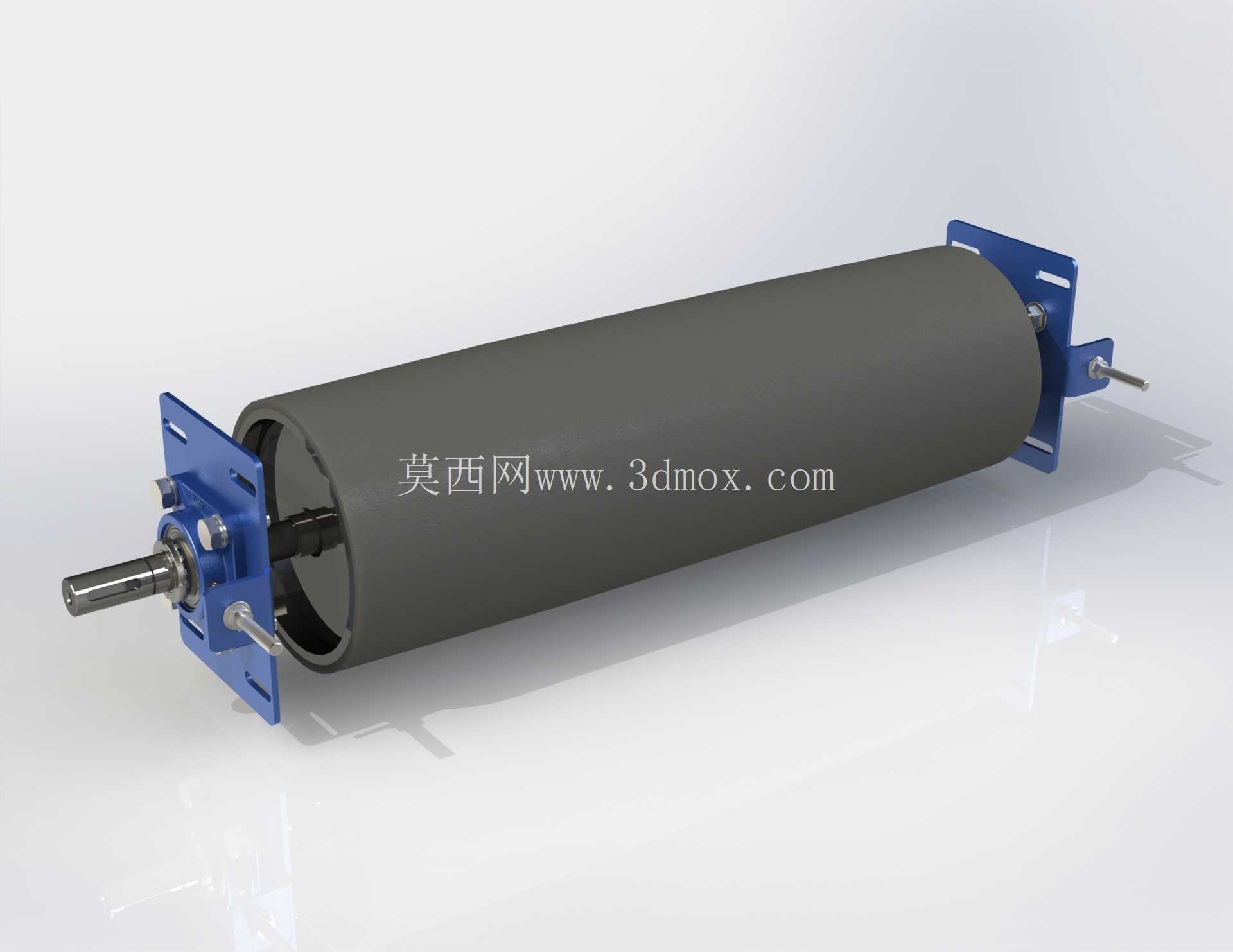

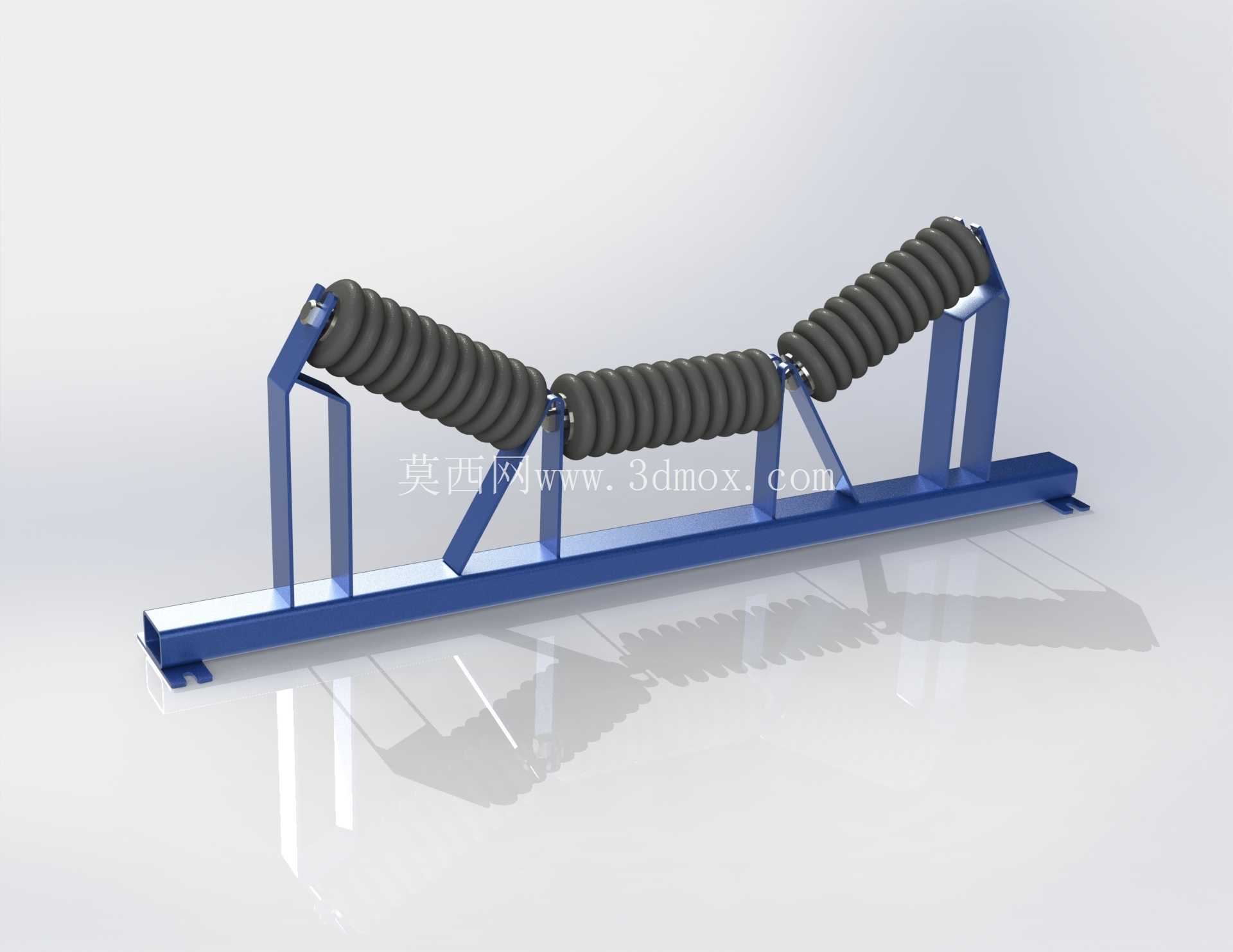

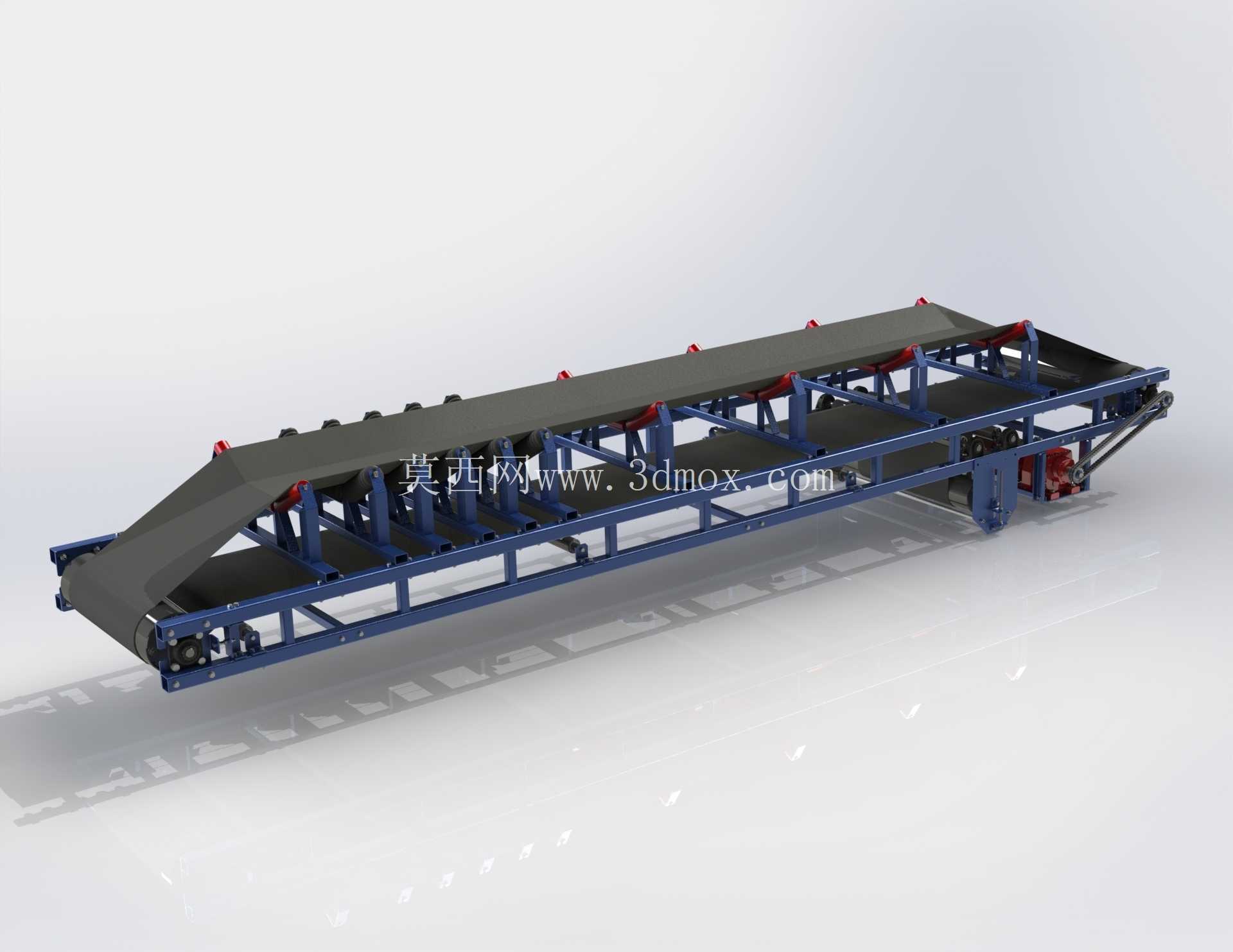

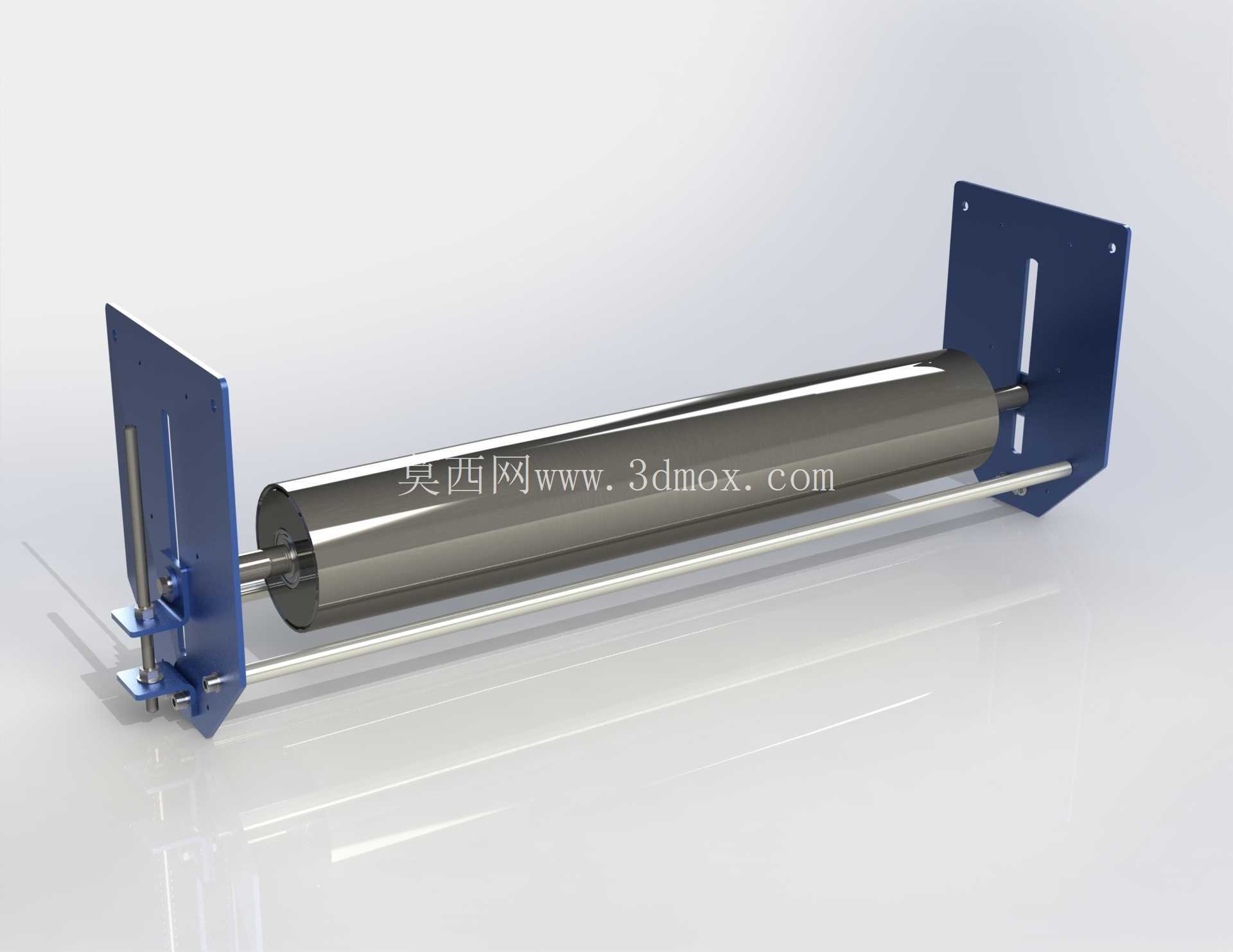

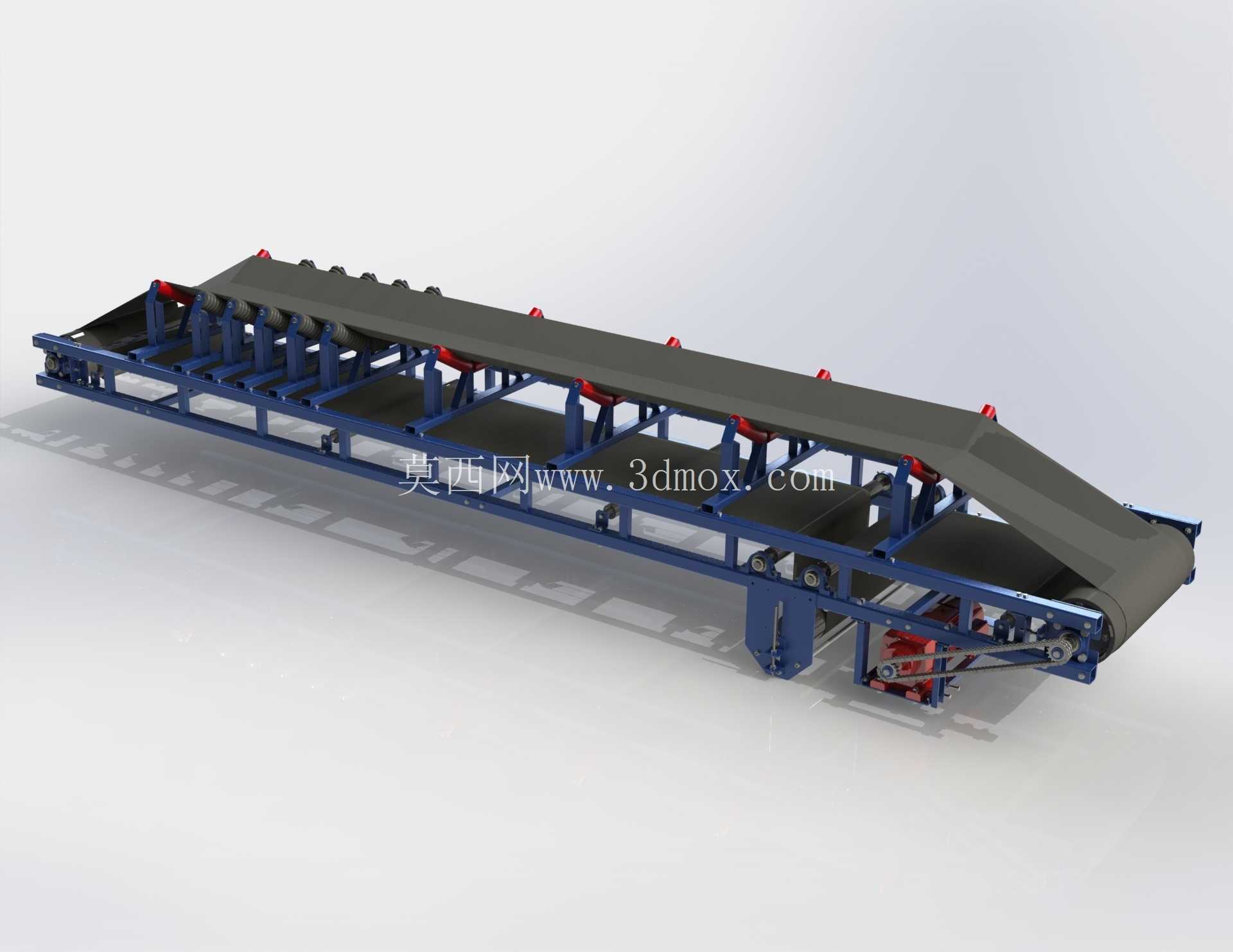

　　机架上沿布置的槽型托辊组将皮带承托为凹型截面，相比平托辊可增大散料的装载截面积，同等带宽下提升输送效率，同时槽型结构可限制散料向皮带两侧偏移撒漏，下分支的平行托辊承托回程段皮带，减少皮带下垂量，降低运行阻力。驱动端布置在设备高位卸料侧，采用齿轮电机直连驱动滚筒的传动方式，省去了链传动、带传动的中间传动环节，减少传动损耗与后期维护点，驱动滚筒表面做了包胶处理，增大与皮带背面的摩擦系数，避免重载启动时出现皮带打滑；尾部滚筒设置了螺旋张紧装置，可通过调节两侧螺杆调整皮带张紧度，同时修正皮带的跑偏量，保证皮带始终在滚筒中心位置运行。

　　设备的安全防护设计也贴合现场使用需求，驱动端的旋转部件外侧设置了可拆卸式防护罩，防止人员误触卷入，机架侧面安装的控制盒可实现设备的就地启停操作，卸料端设置的倾斜导料板可将输送至顶端的散料顺滑导入下游接料设备，避免落料时物料四散飞溅。从安装边界来看，整机倾斜段的水平投影长度与垂直提升高度匹配常规车间的层高与工序布置间距，进料端的低位高度适配人工倒料或者低位接料的作业高度，高位卸料点的高度可直接对接料仓、筛分设备、包装设备的进料口，不需要额外搭建转接平台；机架的整体宽度控制在合理范围内，可在狭窄的车间通道内布置，不需要预留过多的侧边安装空间，设备总重量控制在常规起重设备的吊装范围内，现场安装时不需要动用大型吊装设备，可通过手动液压叉车配合人工完成移位与固定。

　　在实际选型适配时，可根据现场输送物料的容重、粒度调整皮带的厚度与挡料条的高度，针对磨琢性较强的矿石、砂石类物料，可更换为耐磨橡胶带，针对粮食、食品类散料可更换为食品级白色橡胶带，机架表面的涂装可根据车间防腐需求更换为镀锌或者环氧富锌涂层，适配潮湿、多粉尘的恶劣作业环境。这款设备的三维结构完整还原了实际加工制造的所有细节，从型钢机架的型材规格、托辊的安装间距、滚筒的轴承座定位，到料斗的折弯角度、护罩的安装位置都做了1:1的还原，结构工程师在做生产线布置时可直接导入整机模型，核对与上下游设备的接口尺寸、安装空间预留，不需要重新测绘建模，也可作为同类倾斜皮带机设计的参考蓝本，根据实际输送参数调整带宽、机长、倾角等核心参数，缩短非标输送设备的设计周期。
