轻型平皮带输送线三维结构设计

　　这套轻型平皮带输送线的三维结构，围绕车间内部短距离连续转运工件的需求展开，常见于电子装配线末端、包装工位衔接、零件加工工序间流转以及仓储分拣段。设备承担的核心任务，是把散件、盒装件或小型工装托盘沿水平方向稳定输送，替代人工反复搬运，使前后工位节拍能够平顺衔接。

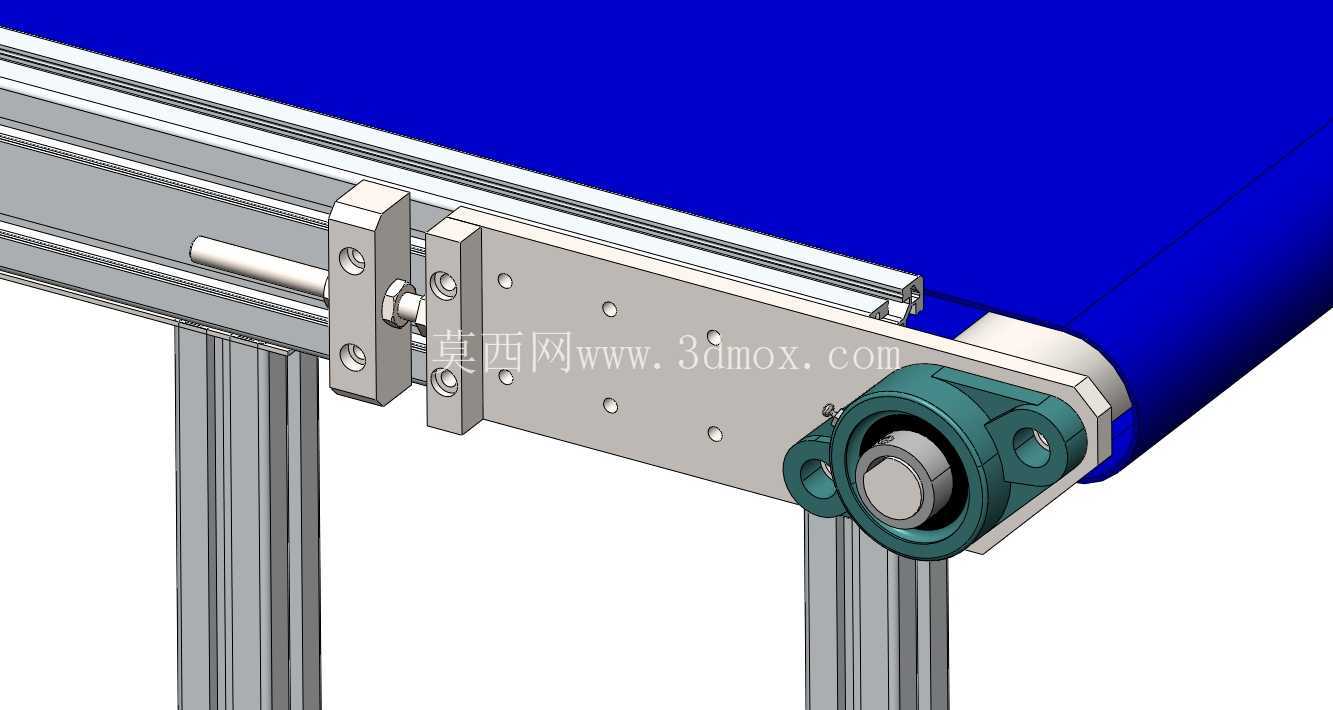

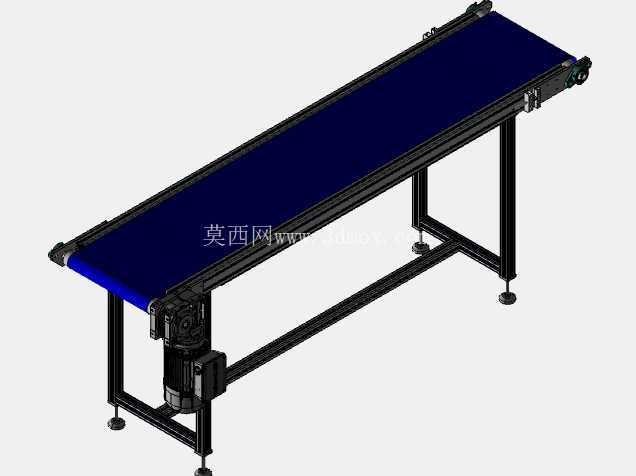

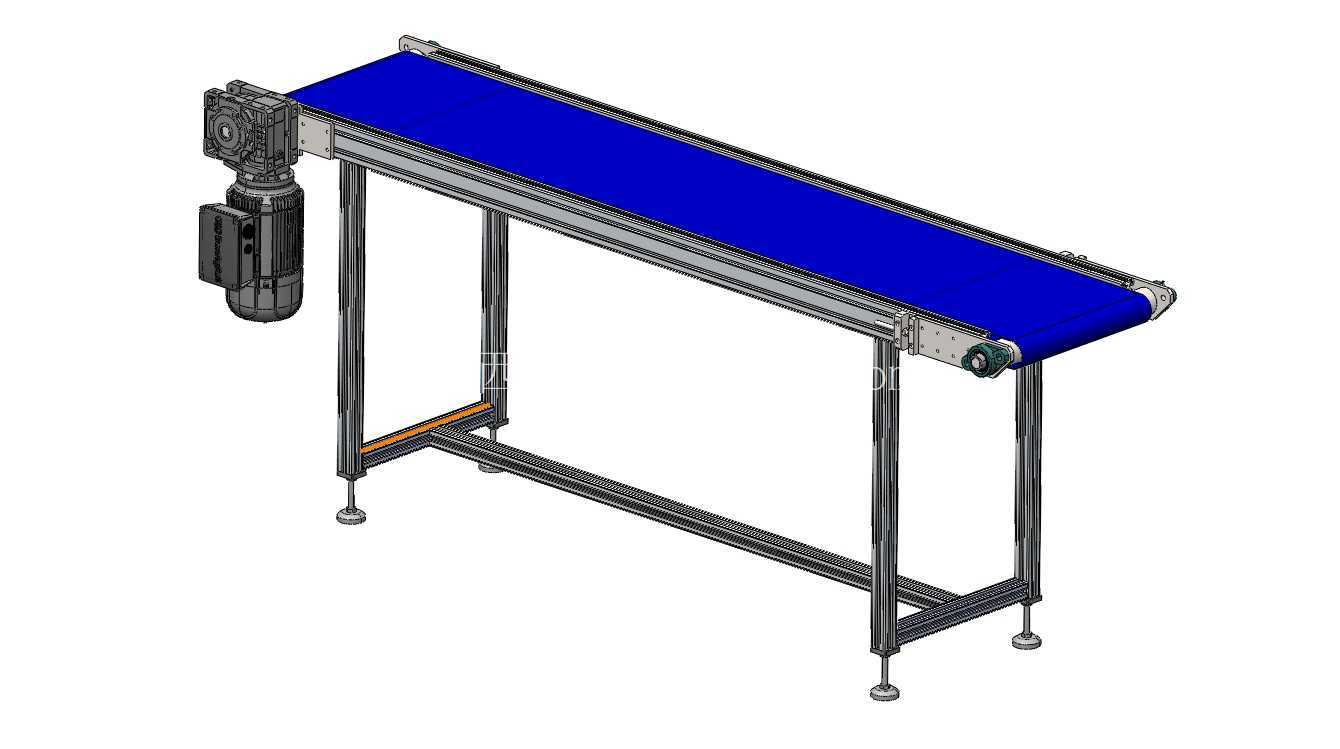

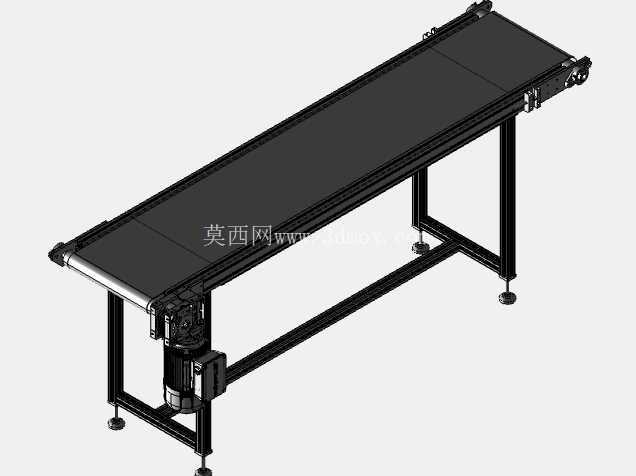

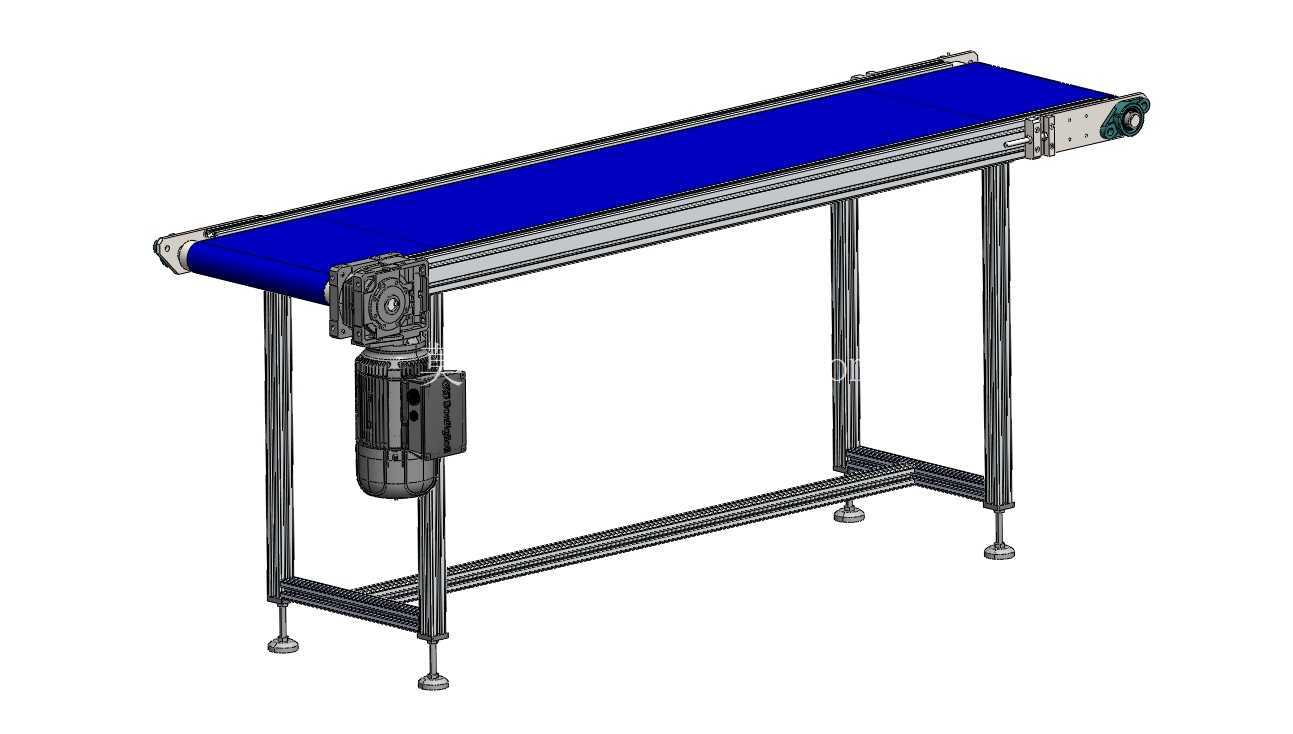

　　从整机布置看，输送段采用长条形水平机身，蓝色环形平皮带覆盖在主承载面上，两端由主动辊筒和从动辊筒张紧并导向。驱动端布置在机身一侧，减速电机通过链传动或直连方式把扭矩传递给主动辊筒，依靠辊筒与皮带内表面之间的摩擦带动皮带循环运行。从动端通常配有张紧调节结构，通过调整辊筒轴线位置控制皮带预紧力，同时纠正皮带跑偏趋势。

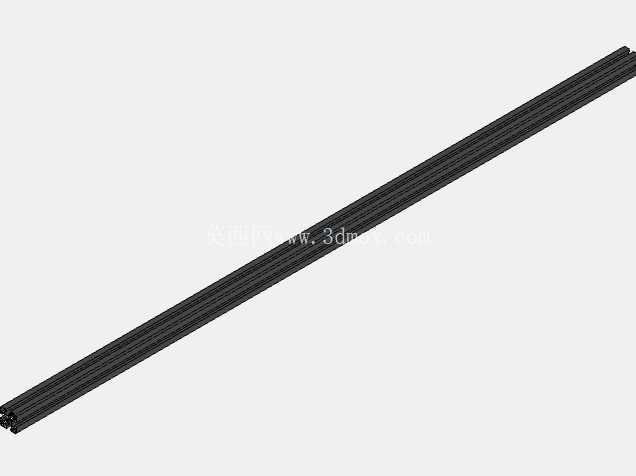

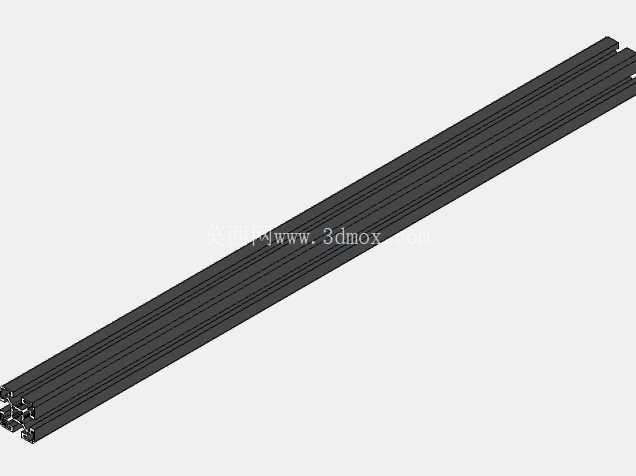

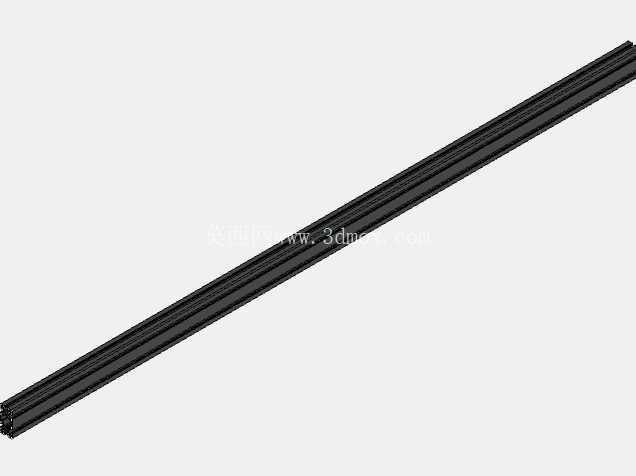

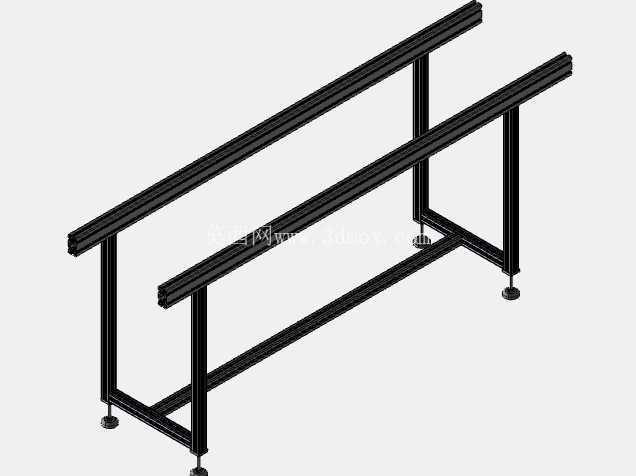

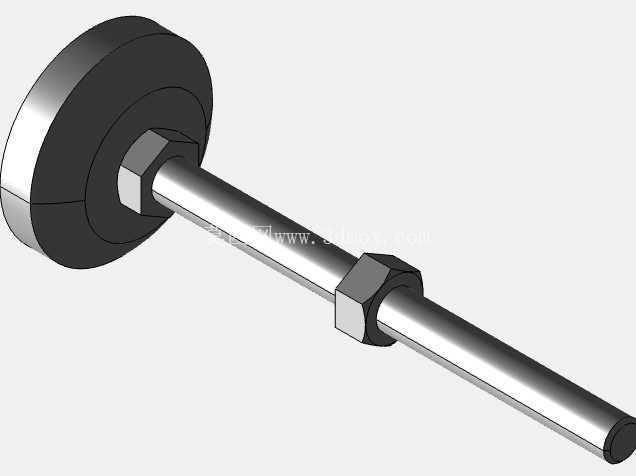

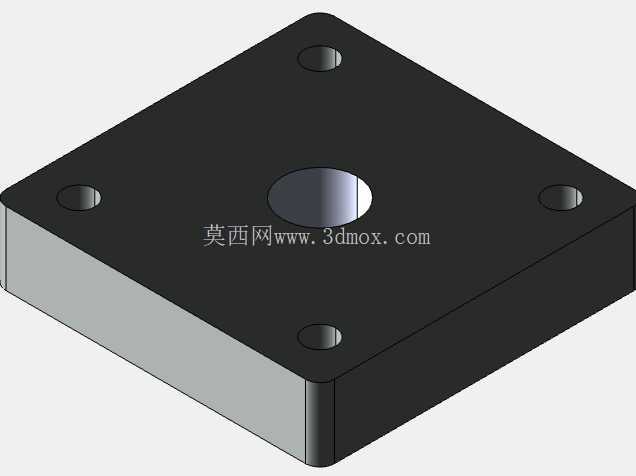

　　机架部分以工业铝型材作为主体框架，立柱与纵梁之间通过角件和紧固件连接，形成门字形支撑结构。铝型材截面自带安装槽，便于后期加装光电开关、导向护栏、挡停机构、工作台板或照明支架，也方便在产线改造时重新拆装。四条支腿底部设置可调脚杯，可在地面不平整时补偿高度差，使输送面保持水平；脚杯承载面直接接触地面，不需要预埋固定，适合柔性生产线频繁调整布局的场景。

　　建模时需要重点控制输送宽度、有效输送长度、机架高度和驱动侧外伸尺寸。输送宽度决定了可通过工件的最大横向边界，过窄会限制物料尺寸，过宽则会增加皮带跑偏和机架受力；有效输送长度对应两辊筒中心距，决定皮带展开长度和中间托板支撑跨度；机身高度则要与前后设备出料面、人工操作台面保持一致，通常需要结合工位 ergonomic 高度和上下游接驳高度共同确定。驱动电机、链轮和张紧座会在机身侧面形成附加轮廓，布置产线时必须预留检修空间，不能只按皮带外形估算占地。

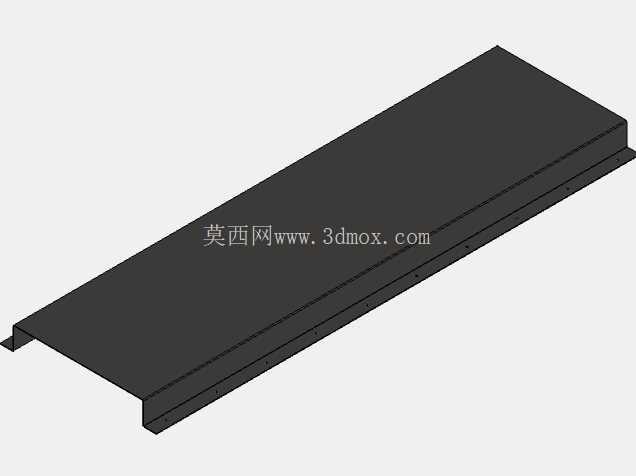

　　皮带下方通常设置连续托板或密集托辊，用来承受工件重量并限制皮带下垂。对于轻载电子件、塑料盒、纸箱等物料，平滑托板即可满足支撑要求；若输送载荷较大或运行速度较高，则应增加托辊密度，降低皮带运行阻力。皮带两侧的机架梁同时起到限位作用，必要时可在上方加装可调导向条，防止偏置物料在输送过程中滑落。

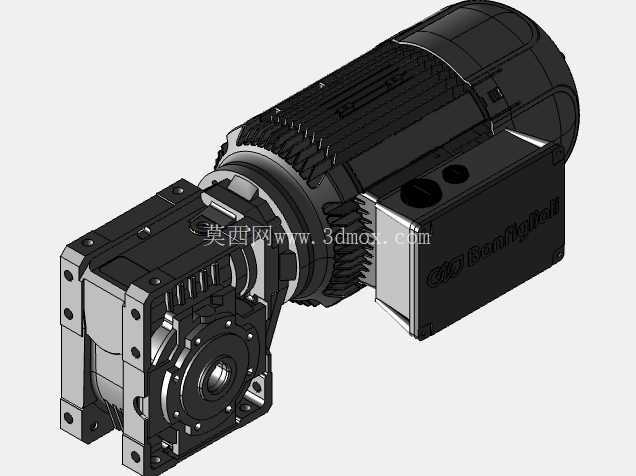

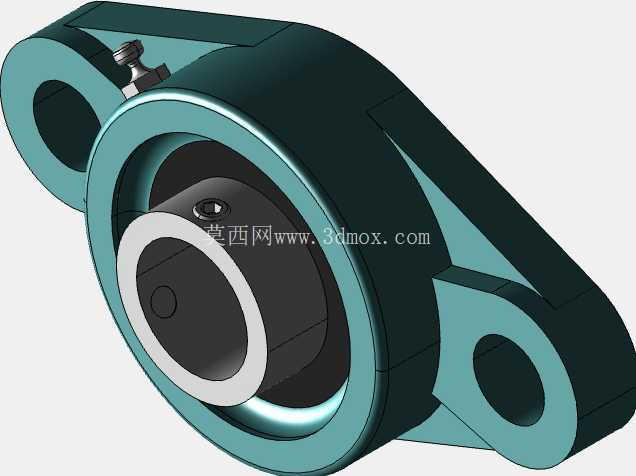

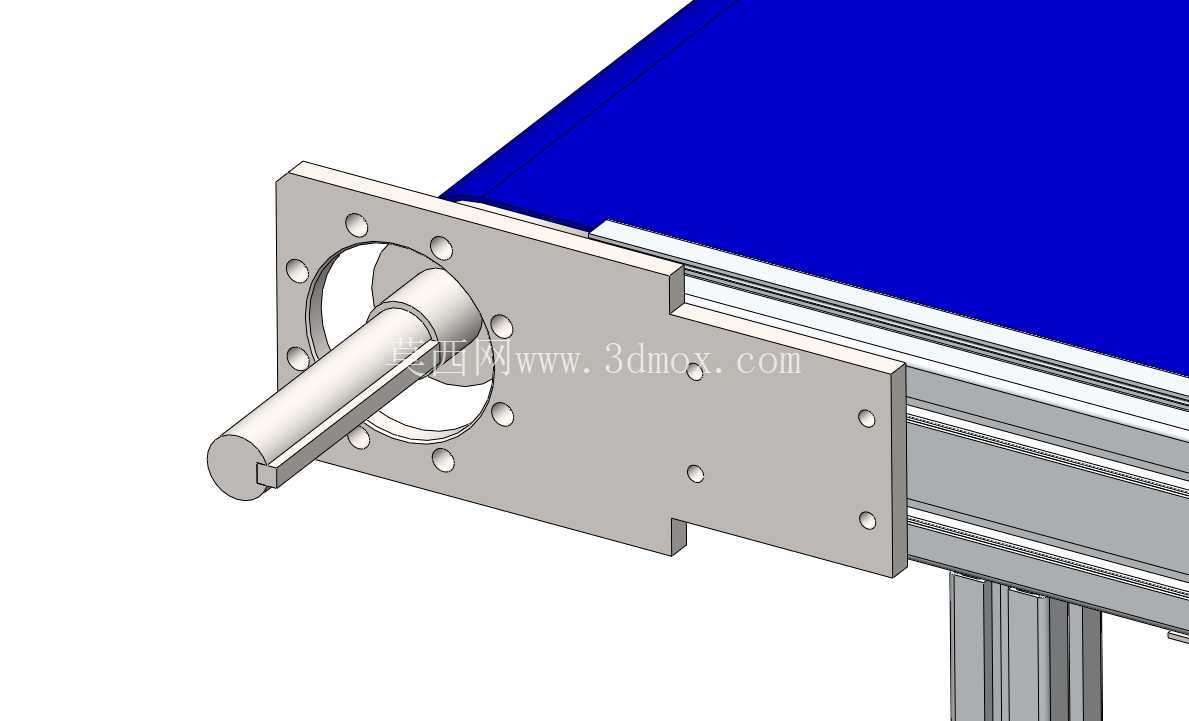

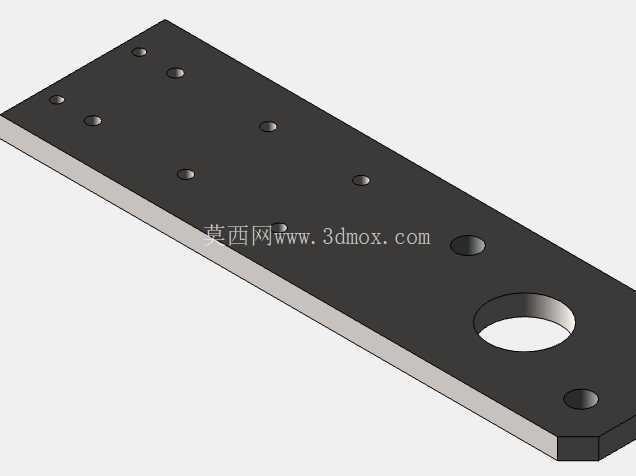

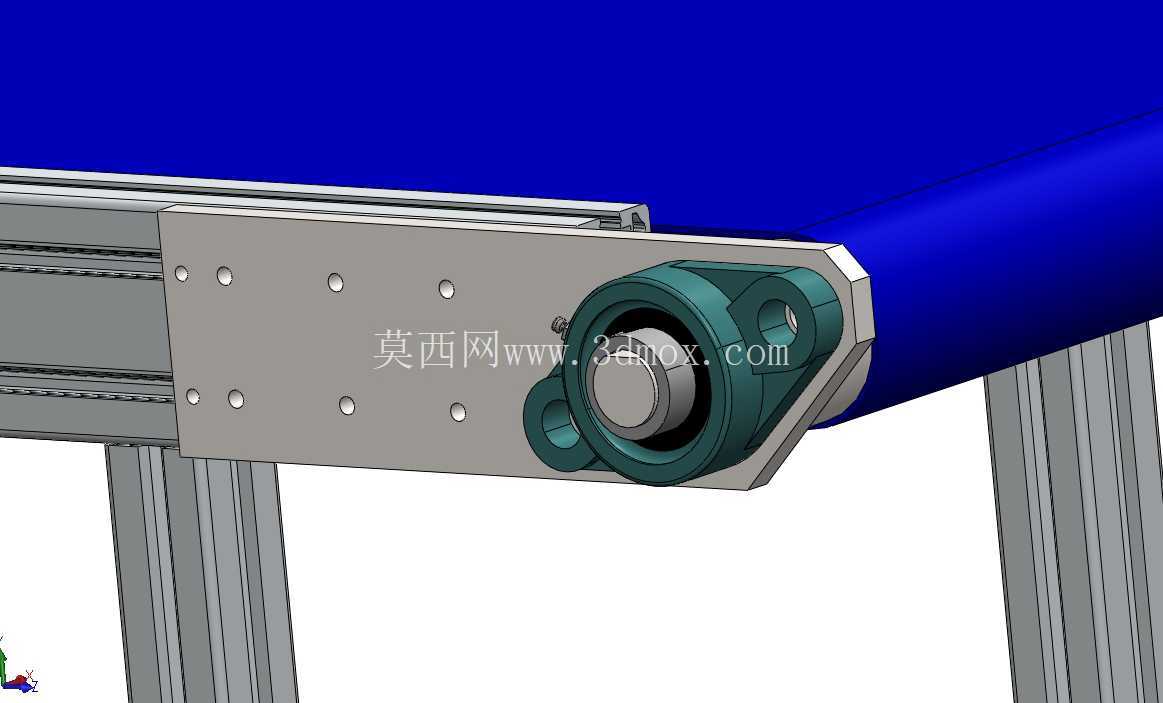

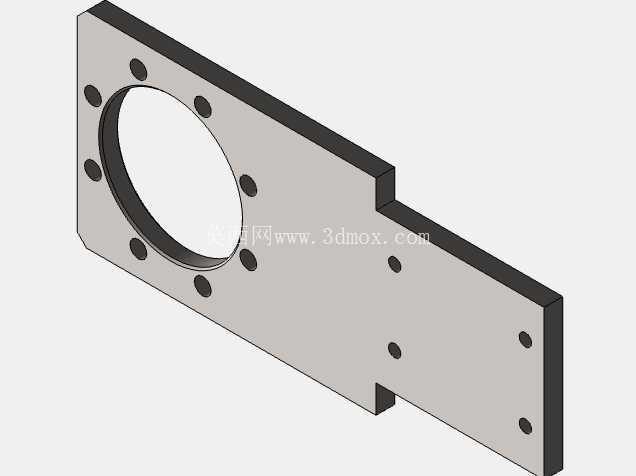

　　传动设计上，减速电机的选型要结合输送速度、单位长度载荷、启动频率和皮带摩擦阻力综合校核。主动辊筒直径会影响皮带弯曲疲劳和包角，辊筒过小会使皮带反复弯折，降低使用寿命；辊筒长度则应略大于皮带宽度，并在两端留出防偏空间。轴端轴承座、链轮、键连接和电机安装板在三维装配中需要保证同轴关系，避免运行时出现辊筒别劲、链条跳齿或皮带周期性跑偏。

　　安装边界方面，整机落地后不仅要关注长方形机身投影，还要考虑电机侧维护距离、端部张紧调节空间、脚杯调节范围以及电气线缆走向。若设备嵌入自动化生产线，应在进料端和出料端预留与挡停器、分拣机构或机械手抓取位对接的接口；若用于人工检验工位，则可在机架侧面增加附件槽，用于安装传感器、急停按钮和接线盒。

　　结构细节上，辊筒端部、皮带切口、型材切口、脚杯螺纹调节段以及紧固件位置都应在模型中体现清楚，这样才能直接用于干涉检查和装配指导。通过三维装配关系，可以验证皮带闭合路径是否合理、电机拆装是否受支腿干涉、张紧螺栓行程是否足够，以及地脚调节后整机是否仍保持稳定。整体结构简洁、模块化程度高，适合作为标准输送单元，在不同自动化产线中按长度、宽度和高度进行派生设计。
