MG996R大扭矩金属齿轮数字舵机结构

项目分类:伺服电机 发布时间:2024-11-25 ID:807545
  • MG996R大扭矩金属齿轮数字舵机结构
  • MG996R大扭矩金属齿轮数字舵机结构
  • MG996R大扭矩金属齿轮数字舵机结构
  • MG996R大扭矩金属齿轮数字舵机结构
  • MG996R大扭矩金属齿轮数字舵机结构
  • MG996R大扭矩金属齿轮数字舵机结构
  • MG996R大扭矩金属齿轮数字舵机结构

  在小型机器人关节、航模舵面、机械臂末端、云台俯仰、智能小车转向以及各类教学实验平台里,舵机一直是把控制信号转换成角位移的核心执行件。MG996R属于常见的大扭矩标准尺寸舵机,相比微型舵机,它在保持标准安装孔位的同时,能够输出更大的保持力矩,适合带动较重的摇臂、连杆或负载盘。

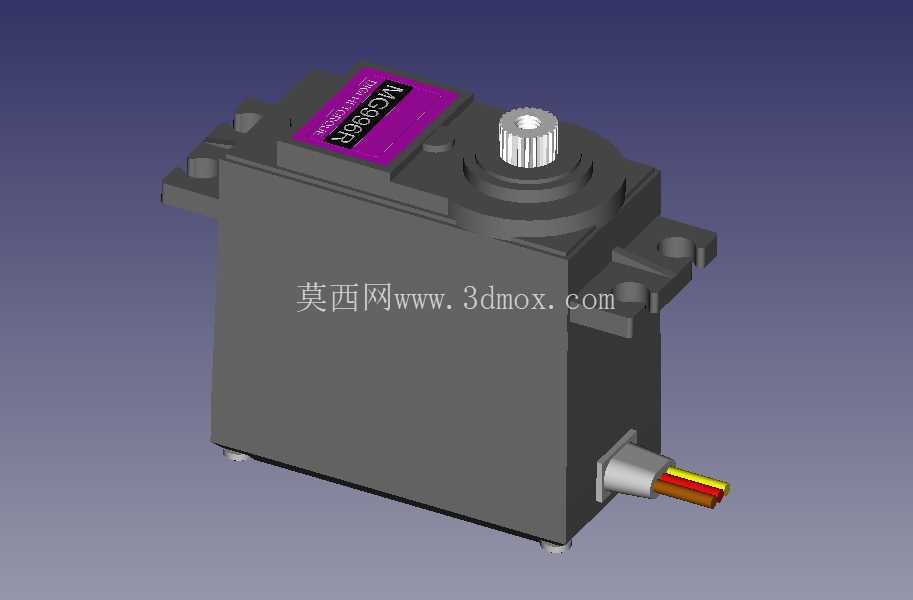

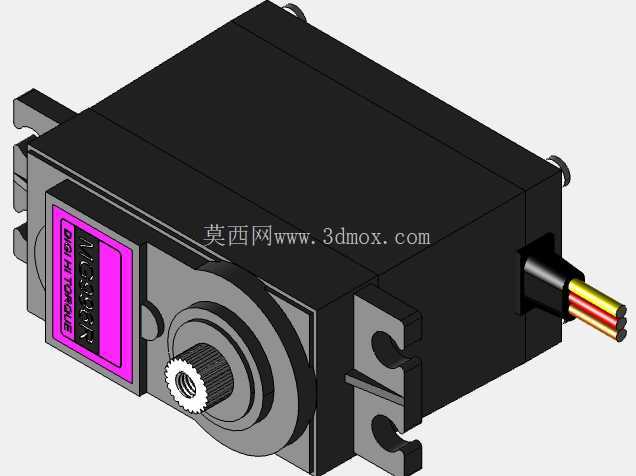

  从整机结构看,模型还原了舵机的黑色矩形壳体、顶部输出轴、多级减速齿轮舱、侧面安装耳、出线端以及不同形式的舵盘。壳体两侧带有凸耳和安装孔,便于用螺钉固定在机架、支架或设备面板上;顶部输出轴位于齿轮舱中央,周围的齿盘用于安装舵盘并传递扭矩。出线端集中布置电源线、地线和信号线,实际接线时通常按照棕红橙或对应色序接入接收机、驱动板或控制器的PWM通道。

  尺寸边界是选型和布局时最容易被忽略的部分。该舵机本体宽度约20毫米、长度约40毫米,固定孔间距约10×49毫米,整机含输出轴和壳体高度约54.5毫米,长度方向还需预留线缆弯曲和插拔空间。若把它放进紧凑的机器人底盘或机械爪基座,不能只按壳体外包络建模,还要在输出轴上方留出舵盘旋转高度,在两侧耳板处留出螺钉装入空间,并确认摇臂在极限角度不会与周边线束、支架或外壳发生干涉。

  功能上,这类舵机通过PWM脉冲宽度控制目标角度,内部由直流电机、减速齿轮组、位置反馈电位器和控制电路构成闭环位置控制。控制器给出周期约20毫秒的脉冲,脉宽变化对应输出轴转角变化;在负载作用下,电机会持续产生保持力矩,使摇臂停在目标位置。MG996R常用于需要较大推力但角度范围有限的场合,例如六足机器人腿部关节、小型机械臂肩关节、遥控车转向机构、摄像头云台、太阳能板跟踪支架以及自动化夹具。

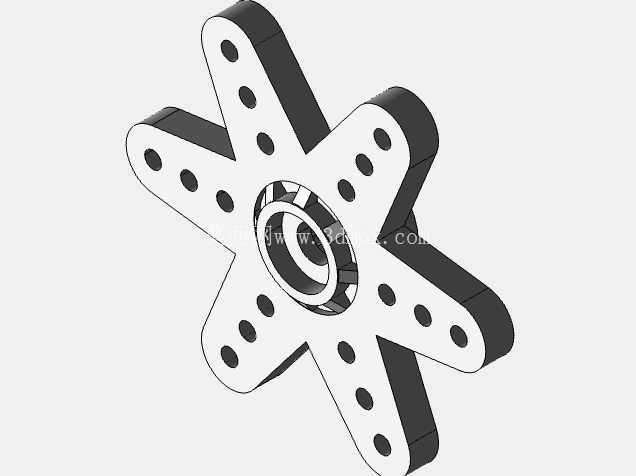

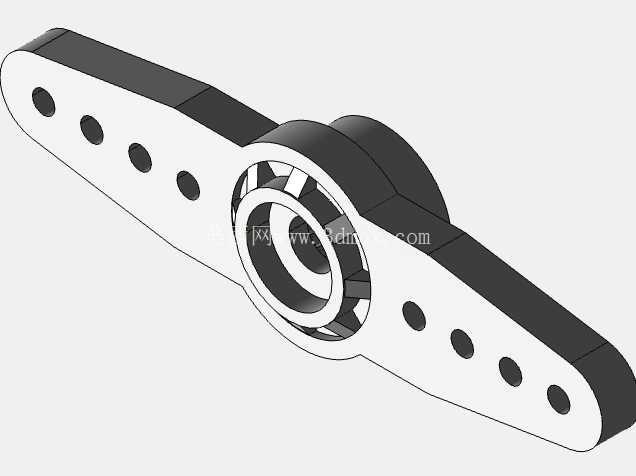

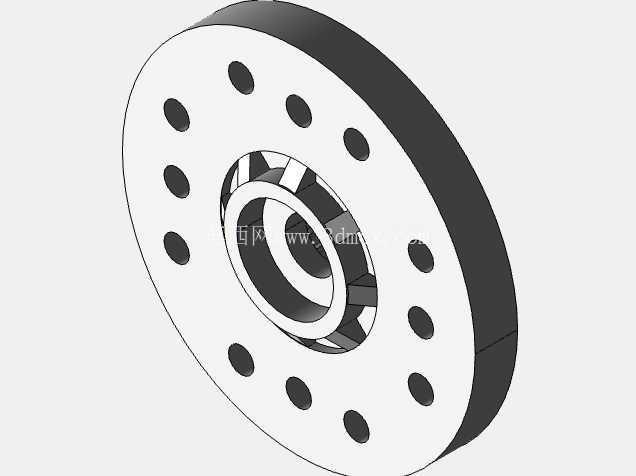

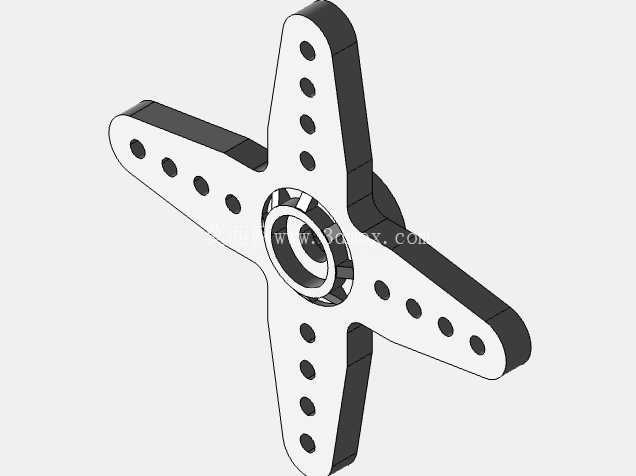

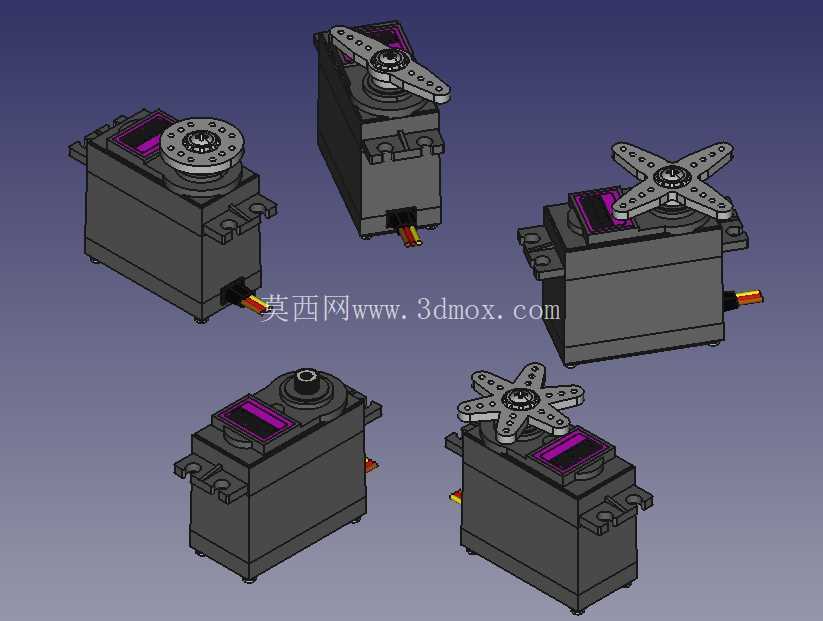

  设计思路上,模型把舵机本体和多种舵盘分别表达,便于在装配阶段按实际连接方式选择一字臂、十字臂、星型盘或圆盘。不同舵盘对应不同连杆安装半径:半径越大,末端线位移越大,但同一扭矩下输出力会下降;半径越小,结构越紧凑,末端推力相对更高。做连杆机构时,应把舵盘孔位作为运动校核起点,检查零位、左极限和右极限三个姿态下的传动角,避免机构在端点处死锁或让舵机长时间堵转。

  齿轮舱和上盖的台阶、筋位、散热槽以及壳体分型线都在模型中有所体现,这些细节不仅影响外观,也关系到拆装维护。实际设备中,舵机长时间承受偏载或冲击时,齿轮齿面和输出轴轴承是薄弱环节;安装时应让载荷尽量靠近输出轴轴线,减少悬臂弯矩。若用于往复摆动机构,建议在机械终点设置柔性限位或软件角度限制,避免舵盘直接撞击硬限位。

  对于三维布局人员,把该舵机作为标准件入库时,可将本体设为固定参考,把舵盘作为可选装配体,并在输出轴中心建立旋转轴基准。这样在后续运动仿真里,可以直接围绕该轴施加角度驱动,检查摇臂与连杆、线束和机架的动态间隙。对教学和原型开发而言,这种完整结构也有助于理解标准舵机从电机减速到角度反馈的组成方式,以及安装孔位、舵盘形式和外形包络对整机设计的约束。
