微型数字舵机伺服执行机构结构

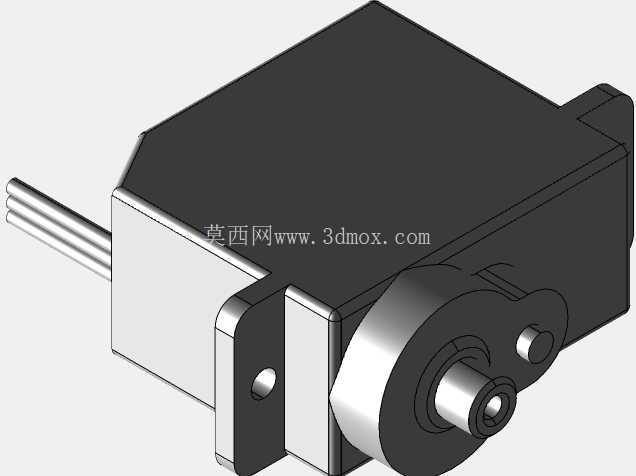

　　这类微型数字舵机常见于航模、小型机器人关节、云台俯仰机构以及教学实验平台，核心任务是把控制板发出的PWM角度指令转换成输出轴的有限转角运动。与连续旋转电机不同，它内部围绕位置闭环工作，控制端给定脉宽后，驱动电路比较目标位置与反馈电位器信号，再驱动微型直流电机，经减速齿组放大扭矩，最终使输出轴停在对应角度。实际装机时，工程师最先关注的不是外观，而是输出轴中心高、耳片安装孔距、壳体长宽高以及出线方向，因为这些边界直接决定舵机能否嵌入机翼舵面、机械臂连杆或狭小云台仓内。该结构呈现典型的方形盒体布局，黑色主体外壳承担防护与内部支撑，侧面金属端盖用于固定减速箱和输出轴组件，两侧带孔耳片提供螺钉安装基准。

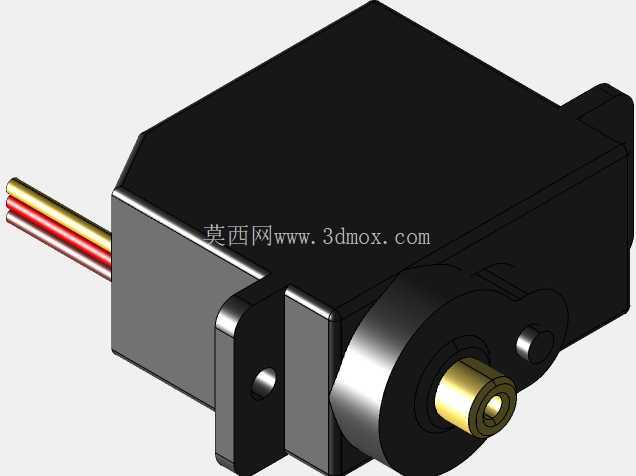

　　输出轴位于端部偏置位置，轴端采用金属齿盘/轴套结构，便于安装舵盘并传递扭矩；轴周的凸台形成定位面，舵盘贴合后可减少偏摆。出线从壳体侧向引出，红、黑、黄等线芯分别对应电源、地和信号，布线时需要预留弯折半径，避免舵机往复摆动时线材被耳片或连杆夹住。从设计思路看，盒体内部要在极小内容纳电机、减速齿轮、电位器、控制板和接插件，因此外壳壁厚、加强筋、齿箱同轴度和螺钉柱位置都需要紧凑配合。金属输出级与塑料壳体的组合，兼顾了齿面耐磨、重量控制和成本；端盖处的小螺钉用于压紧齿箱，维修或检查齿轮间隙时可拆解。

　　安装边界方面，耳片孔是主要承力点，选型时应核对螺钉规格、孔距和安装面平面度，若设备振动较大，需在耳片处增加减震胶垫或金属压片，防止塑料孔位长期受力后开裂。输出轴负载应尽量靠近轴中心，避免过长摇臂产生径向弯矩；摇臂长度增加会按杠杆比例放大力矩需求，所以机构设计要在舵面行程、连杆角度和扭矩裕度之间平衡。应用在航模舵面时，舵机通过舵盘、连杆和舵角驱动副翼、升降或方向舵，关注空载中位、左右极限行程以及堵转电流；应用在小型机器人关节时，常要求零位稳定、回差小、反复定位一致，此时机械限位、齿隙和装配同心度会影响动作精度。

　　三维建模时，应把壳体、端盖、耳片、输出轴、舵盘配合面和接插件走向分别建清，尤其保留安装孔、轴中心高和出线空间，这样后续在总装中才能检查干涉。齿箱部分不必完全按实物测绘每一级齿形，但输出轴台阶、轴承位、电位器同轴关系和外壳内腔限位要表达准确，便于做机构运动验证。热与电气边界也不能忽视：舵机在频繁换向或堵转工况下电流明显上升，电源压降会导致位置抖动，所以线束线径、供电容量和控制信号隔离要在布局阶段考虑。壳体周围应留出散热和拆装空间，螺钉不能与内部齿轮、电路板冲突。若用于多自由度云台，多个舵机呈正交布置时，还要计算上级舵机承受下级重量产生的静扭矩，并把线缆固定在随动半径较小的位置。整体而言，该模型适合用于小型角度执行机构的空间校核、舵机安装座设计、连杆机构匹配以及教学演示，能够帮助设计者在加工或采购前确认轴系位置、固定方式、外形包络和运动干涉风险。
