MG90S微型金属齿轮舵机结构建模

　　MG90S这类微型舵机在小型运动机构里非常常见，航模舵面控制、小型机器人关节、云台俯仰、机械夹爪、教学实验平台以及轻量化自动装置都会用到它。它本质上是一个把直流电机、减速齿轮组、位置反馈电位器和控制电路封装在同一壳体内的角度执行单元，外部只需要供电、地线和PWM信号，就能把控制脉冲对应的目标角度转化为输出轴转角。与普通9g塑料齿轮舵机相比，MG90S常采用金属齿轮，抗冲击和耐磨损能力更好，在频繁摆动、轻微堵转或小负载碰撞的场景中更适合作为结构件来布置。

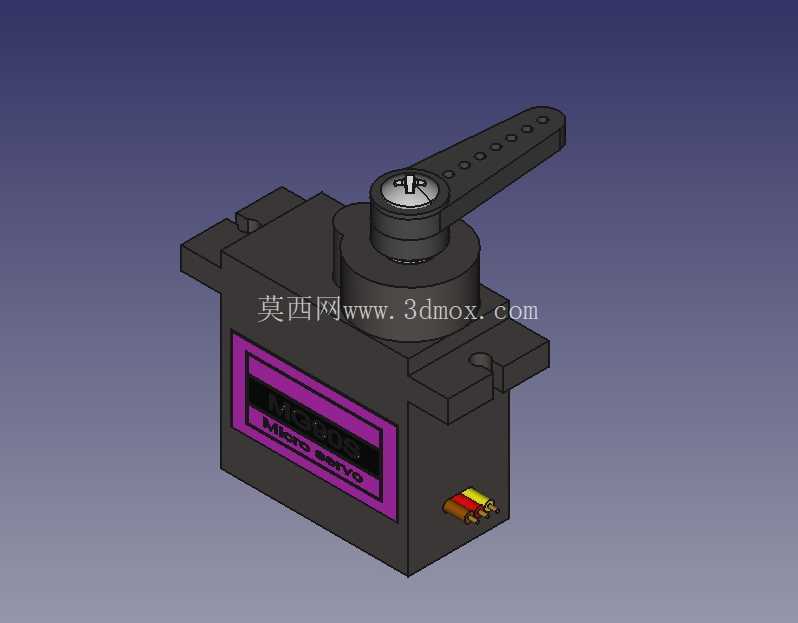

　　从三维结构建模角度看，这类产品最需要把握的是外形包络、安装耳位置、输出轴高度、舵盘啮合尺寸以及线缆出线方向。壳体主体近似矩形，顶部布置圆形减速箱和输出轴，两侧伸出带安装孔的固定耳，底部和侧面需要预留线缆弯曲空间。建模时不能只做一个外观方块，因为后续结构设计要依据这些边界进行干涉检查：安装耳孔位决定支架或机臂上的螺钉布局，输出轴中心高度决定摇臂、连杆和舵盘的运动平面，顶部齿轮箱外径决定周围壳体或机架的避让范围，线缆接头位置则影响走线槽和装配顺序。

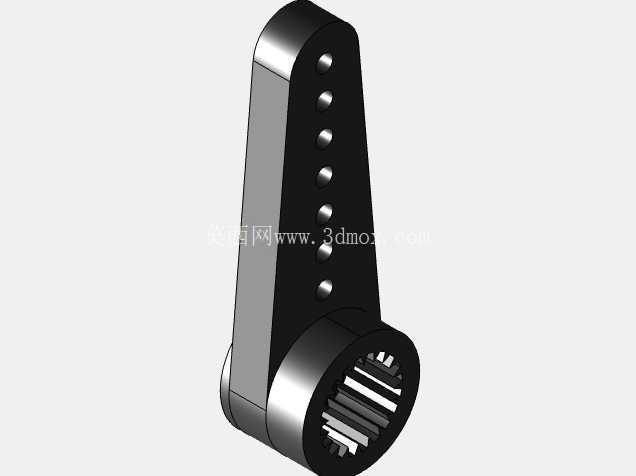

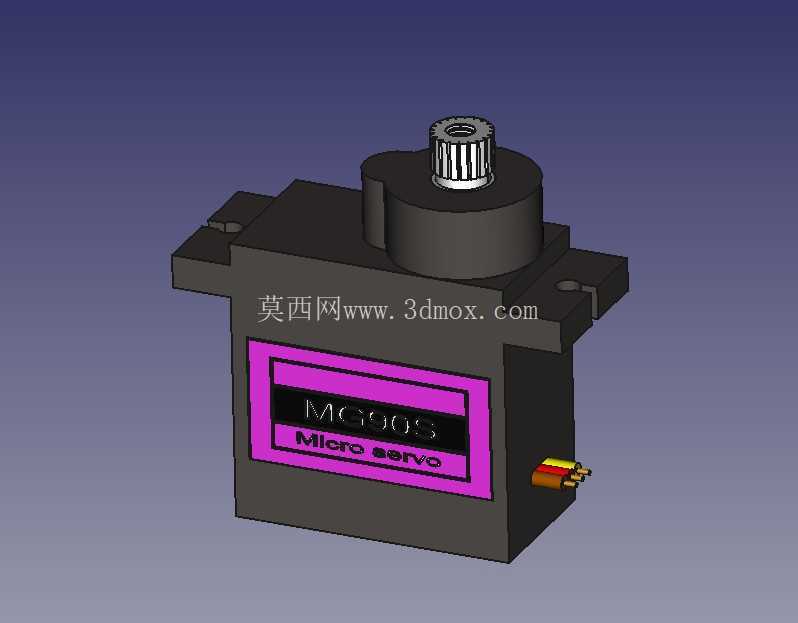

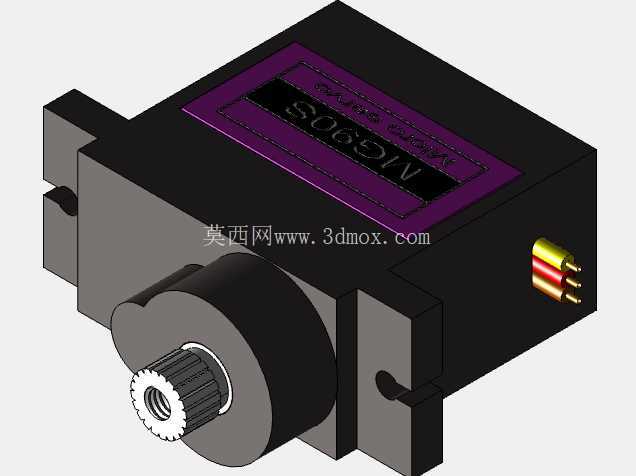

　　输出轴是整个舵机与外部机构连接的关键部位。模型中应体现轴端齿形结构，它用于和塑料或金属舵盘配合，传递小扭矩往复运动。实际使用时，舵盘通过螺钉压紧在输出轴上，连杆或摇臂再连接到舵盘孔位。若三维装配中忽略齿形和轴肩，只画圆柱，虽然外观接近，但在运动仿真和选型校核时会丢失安装高度、啮合方向以及舵盘锁紧空间。工程上通常还要在输出轴周围保留拆装螺钉的空间，避免上盖、支架或连杆在极限角度下与舵机壳体摩擦。

　　壳体两侧安装耳适合用微型自攻螺钉或机螺钉固定。布置时要注意安装面不能只贴合耳片而让主体悬空，舵机在受侧向力时，耳片根部会承受弯曲载荷。较可靠的做法是在机架上设置与壳体底面或侧面相配合的定位槽，让耳片主要承担压紧固定，侧向载荷由槽壁分担。对于多足机器人、蜘蛛机器人或小型仿生机构，舵机往往既是驱动器又是结构关节，外壳会参与整体受力，因此模型中保留真实圆角、加强台阶和耳片厚度，有助于后续做轻量化支架设计。

　　功能特性方面，微型舵机的优势不在于连续高速旋转，而在于有限角度内的位置保持和快速响应。控制信号通常以脉冲宽度表示目标位置，内部电路根据反馈电位器与目标值的偏差驱动电机，经齿轮减速后带动输出轴。外部负载通过舵盘作用到输出轴，机构设计时应让连杆尽量靠近转轴合理半径工作，避免侧向弯矩长期作用在轴上。若需要驱动夹爪，应把夹持力通过连杆或齿轮齿条转化为绕轴扭矩，而不是让被夹物体直接压在舵机壳上。

　　在设计思路上，建立该舵机模型时可以按内部功能与外部接口分层处理。外部层重点还原壳体、安装耳、输出轴、舵盘和三线连接器；内部层可根据需要表达电机、齿轮组、电位器和电路板位置。用于设备总装时，外部接口精度优先；用于教学或原理展示时，内部传动路径更有价值。齿轮箱区域的圆柱台阶、壳体拼缝、标签区域和出线接头都应保留，因为这些细节会影响装配真实感和维护判断。线缆采用三色信号线形式，建模时应给出自然弯曲半径，不能把线束拉成直线穿过相邻零件。

　　尺寸边界上，微型舵机对空间极其敏感。机身宽度、长度和高度决定它能否嵌入狭小机臂或关节内部；顶部输出轴到安装面的高度决定摇臂旋转时是否抬高整个机构；两侧耳片外扩尺寸决定螺钉孔跨距；线缆从侧面引出后，还需要在宽度方向额外留出插头和弯折空间。做运动机构时，不能只检查静态装配，要让输出轴在左右极限角度下带着舵盘一起旋转，观察舵盘孔位、连杆端头和螺钉是否碰撞壳体。对于并排放置多个舵机的机器人腿部或云台结构，还要检查相邻舵机线缆、舵盘和支架之间的动态间隙。

　　实际应用中，MG90S常被选用于载荷不大但要求体积小、控制简单的场合。航模上它可控制副翼、升降舵或方向舵；小型机器人中可作为关节摆动源；自动化小装置里可推动挡板、切换开关、调整传感器角度。选型和结构设计时应把它看作一个带安装接口的角度执行模块，而不是单纯的电子元件。三维模型若准确还原安装耳、输出轴、齿轮箱外形、线缆方向和外部包络，就能在机架设计、运动校核、装配验证和教学演示中直接发挥作用。
