固体散料工业储料斗及双螺旋出料装置

　　该装置面向矿山、砂石加工、建材配料、粉体输送及散状物料预处理工段，主要承担固体物料的暂存、缓冲、均化给料和连续排出任务。现场中岩石、碎石、粘土、干粉物料往往由装载机、皮带机或提升设备集中送入，若直接进入下游输送或计量设备，容易因瞬时来料量波动造成堵料、偏载和给料不均。储料斗的作用正是在上游来料与下游输送之间建立容量缓冲，使物料在斗体内形成稳定料柱，并通过下部出料机构按受控流量进入后续工艺线。

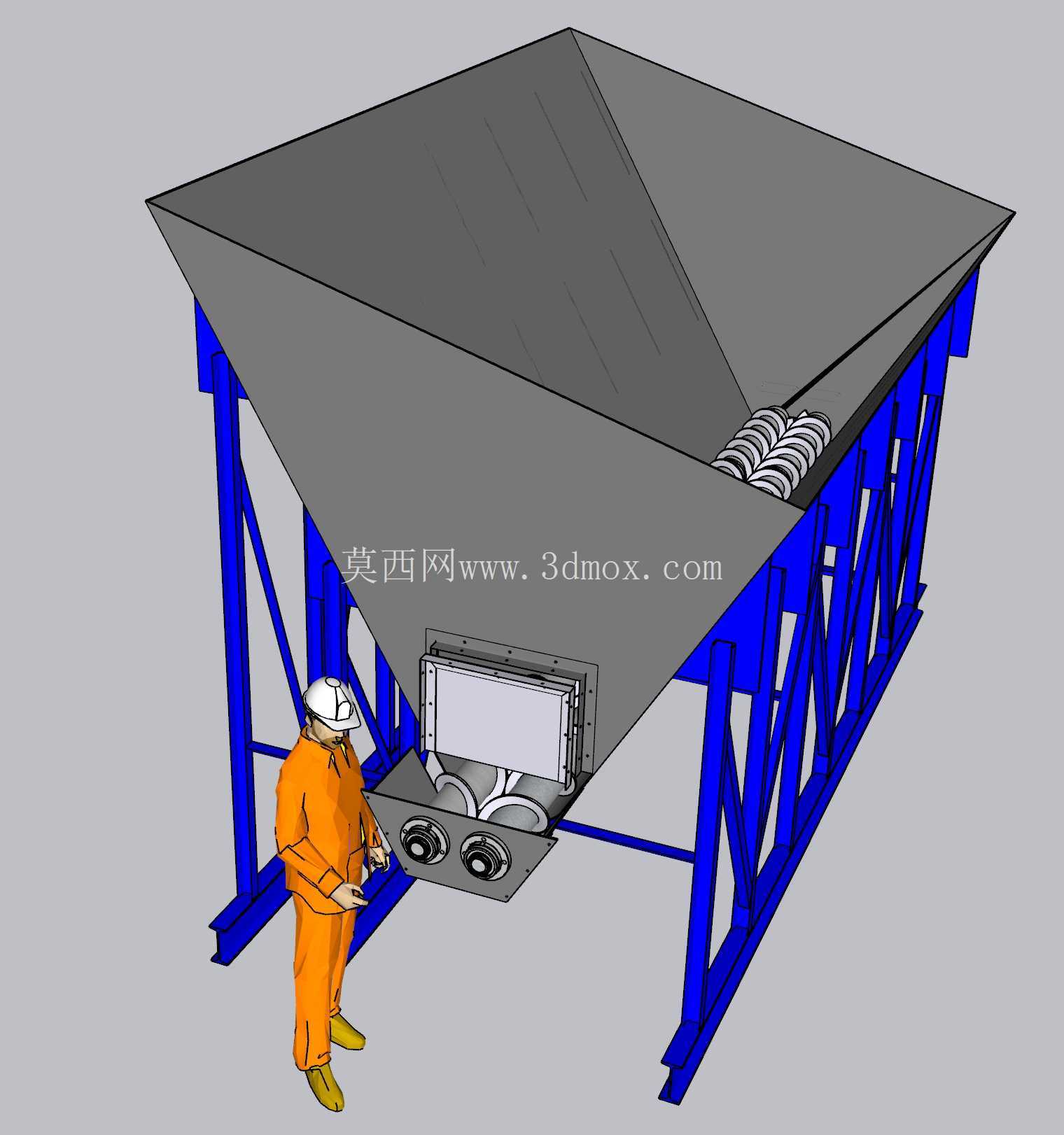

　　斗体上部采用大开口矩形接料结构，便于装载设备对中卸料，也能减少物料抛撒和扬尘外逸。四壁向下方收缩，形成棱锥状过渡料仓，壁面角度需要结合物料安息角、含水率、粘附性和磨琢性进行校核。对于石块、粗颗粒矿石等流动性较好的物料，斗壁可保持相对平缓的收缩；对于粘土、湿粉或易结拱物料，则需加大壁面倾角，并在出料区设置破拱、搅动或强制给料结构，避免物料在颈部架桥。模型中斗体下部靠近出料端布置了螺旋叶片式破散与推送构件，能够对压实、结块或偏聚的物料进行松动，使物料更均匀地落入下方输送设备。

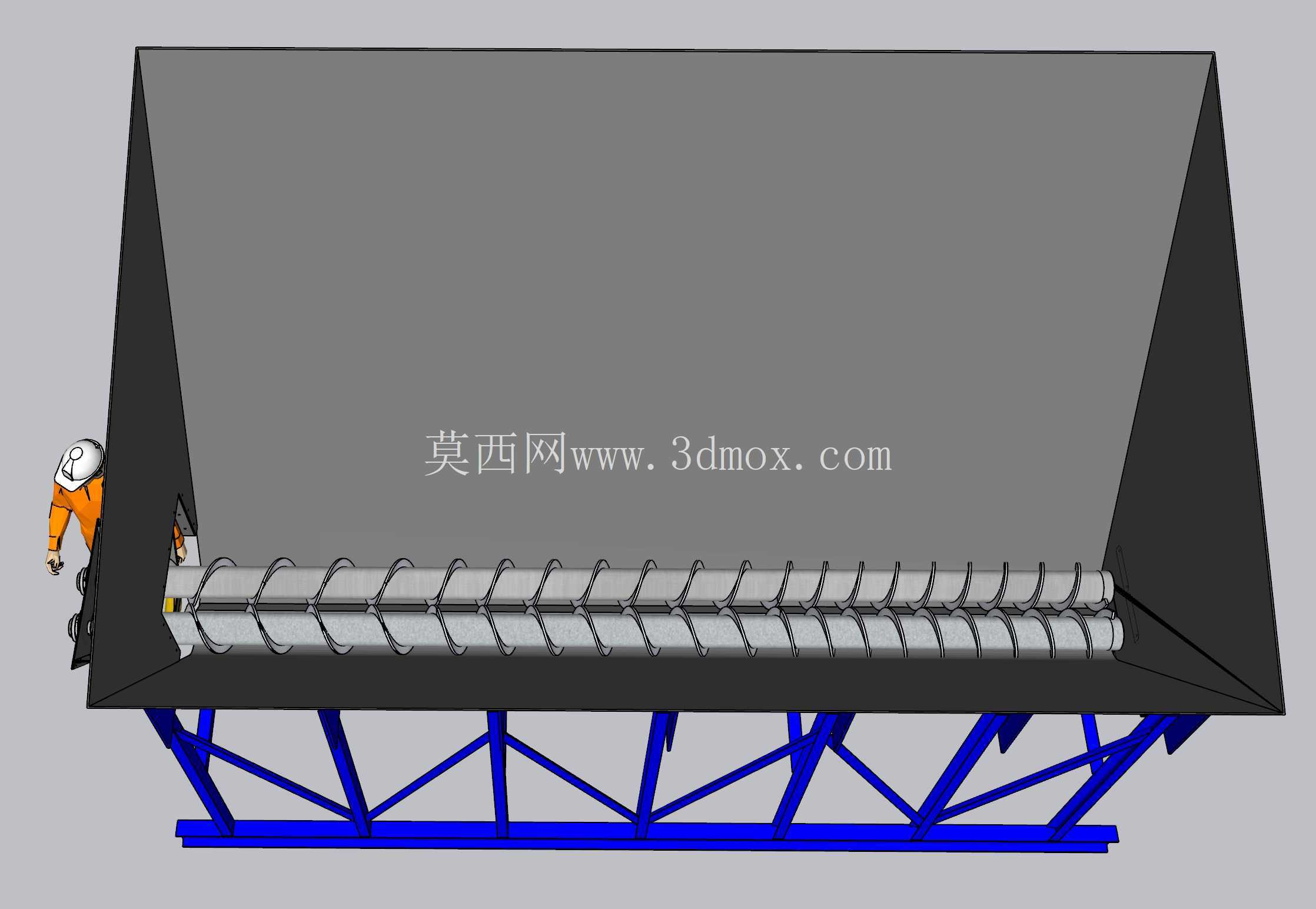

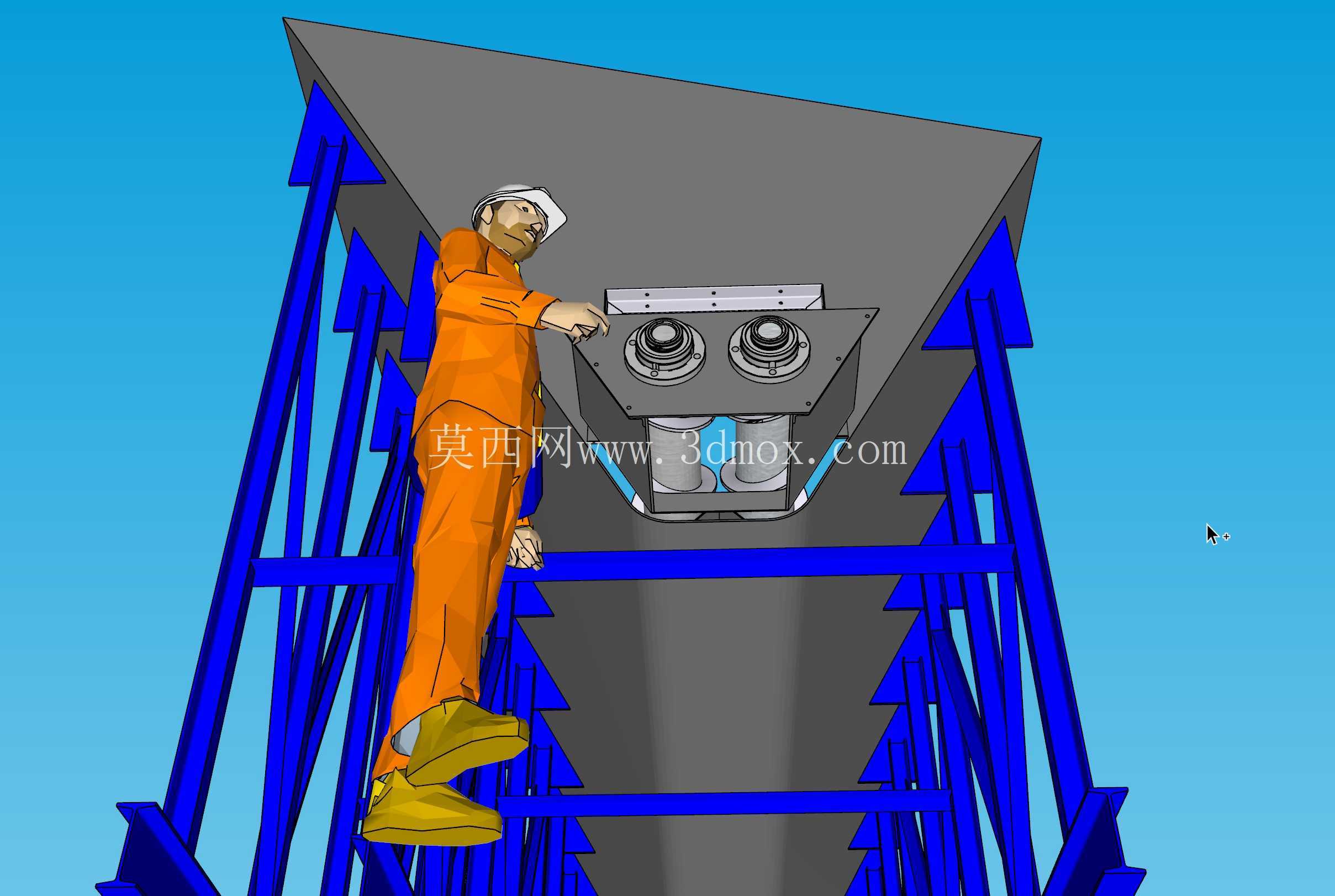

　　出料系统采用双螺旋布置，两根螺旋输送机平行位于料斗底部。与单一大口径出料口相比，双螺旋结构沿斗底宽度方向取料范围更大，可降低局部料压，减少物料只从中心区域流出而两侧滞留的问题。螺旋叶片旋转时将物料沿轴向推送，既实现连续给料，也可通过转速变化调节排料量。对于含石块、颗粒和粉末的混合物料，螺旋取料还能在一定程度上破碎松散团块，改善下游皮带输送、提升或计量设备的进料稳定性。料斗底部设置检修门和观察连接区域，方便在停机状态下清理卡滞物料、检查叶片磨损以及维护密封部位。

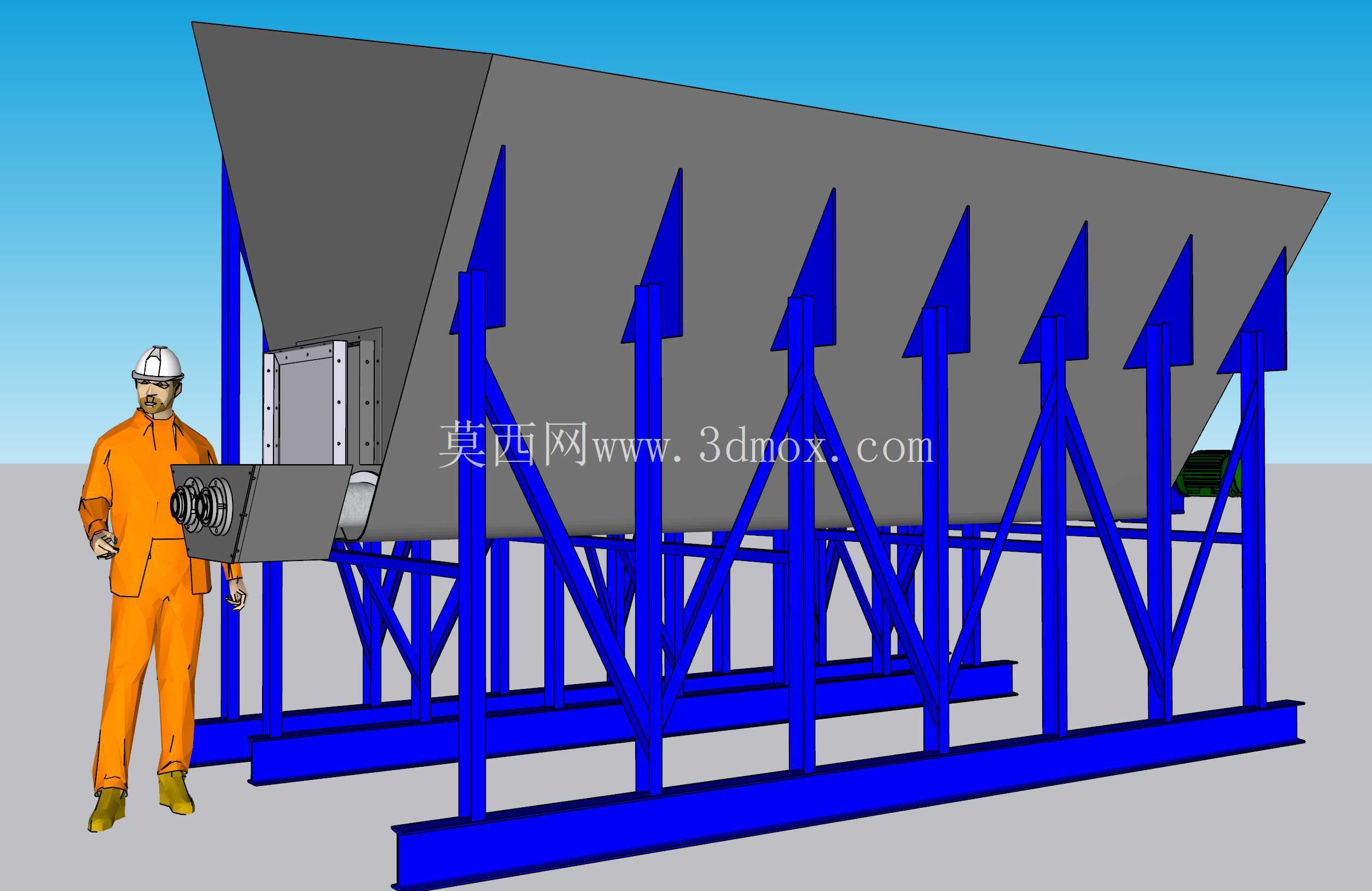

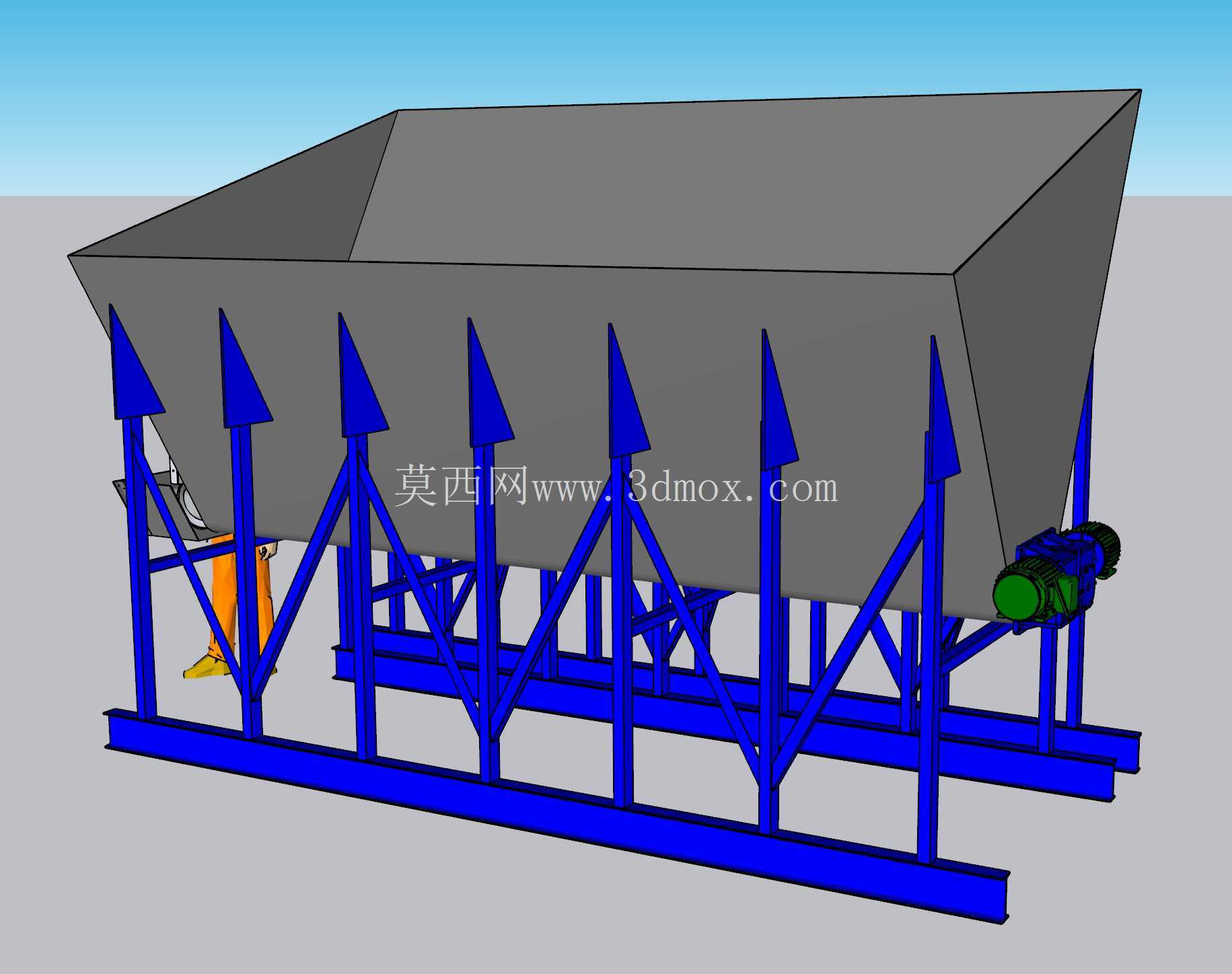

　　支撑部分采用蓝色型钢焊接框架，框架沿料斗长度方向布置多组立柱和斜撑，形成桁架式承力体系。储料斗在满载状态下不仅承受物料自重，还承受物料对斗壁的侧向压力、装载冲击以及螺旋设备运转产生的动载，因此支架立柱需要保证垂直承载能力，斜撑则用于抵抗水平扭转和振动。框架高度将斗体抬升到适合下游输送机接入的位置，底部留出螺旋驱动、检修通道和设备连接空间。现场安装时应核对支架地脚位置、楼面或基础承载能力，并保证料斗中心线与下游设备接料点对齐，避免物料偏冲导致皮带跑偏或螺旋槽局部磨损。

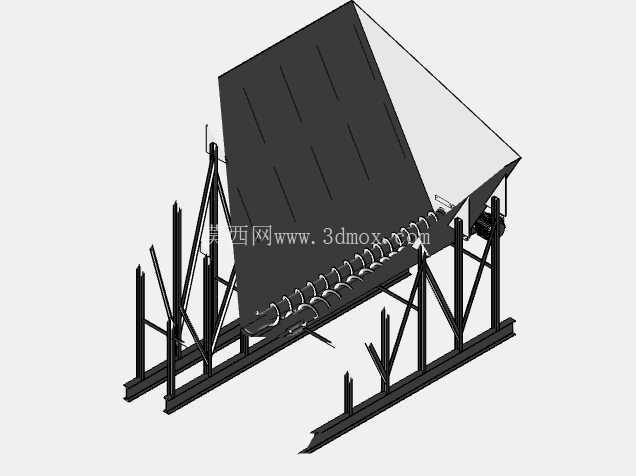

　　从外形边界看，设备整体呈长方体上部接料、棱锥下部收缩、底部架空支撑的布局。上部宽度和长度决定接料容错范围，下部收缩段高度影响物料流动稳定性，支架净高则决定出料设备的布置空间。建模时需重点控制斗壁板厚、加强筋位置、出料口法兰尺寸、螺旋轴线间距、驱动端预留距离以及维护门开启空间。斗体与支架连接处应设置合理的支承梁和垫板，避免薄壁料斗直接承受集中载荷；螺旋槽与斗体接口处需保证连续过渡，减少台阶和死角，防止物料残留。

　　在实际选型中，该类储料斗不宜只按容积判断，还需结合物料堆积密度、粒度组成、含水率、磨蚀性和给料能力综合确定。岩石和砂石工况应优先考虑斗壁耐磨衬板、叶片耐磨处理和大间隙螺旋；粘土、粉体工况则应关注斗壁倾角、破拱能力和密封防尘。若用于批量配料，可在螺旋驱动端配置变频控制，使双螺旋按比例或同步给料；若用于粗碎前缓冲，则应强化上部进料区抗冲击设计，并在斗内设置限位或耐磨衬面。整体结构以稳定储料、防架桥、宽幅取料和可控排出为核心，适合散料处理系统中作为中间料仓与强制给料设备使用。
