可调节高度PVC平带输送线

　　该套PVC平带输送设备主要面向轻工装配、小件分拣、包装衔接以及产线工位间短距离转运场景，在电子元件装配线、日化产品包装段、小型五金件加工流转中使用频率较高，承担工件在相邻工序之间的水平输送任务，可替代人工逐件搬运，减少小件流转过程中的磕碰与工位等待时间。设备主体采用长条形窄幅布局，适配宽度较小的扁平工件、盒装件与轻型零部件，机架两侧设置立式支撑框架，底部配置可调支撑脚，可根据对接设备的台面高度调整整机作业标高，支脚底部的盘式脚垫能够分散设备承重，在车间水泥地面或环氧地坪上放置时可保持机架稳定，运行过程中不易出现偏移晃动。

　　从结构设计逻辑来看，整机机架采用标准工业铝型材拼装而成，型材槽道可用于安装传感器、挡料条、导向护栏等外围附件，后期产线改造时无需在机架上额外焊接钻孔，只需通过T型螺栓即可调整附件安装位置，维护拆装便利性较强。输送段两端设置主从动辊筒，驱动端配套减速电机与传动组件，电机侧装在输送机架端部，通过链传动或联轴器带动主动辊转动，依靠辊筒与PVC皮带之间的摩擦力带动带面循环运行，从动端配置张紧调节结构，可通过调整端部螺栓改变辊筒间距，补偿皮带长期运行后产生的拉伸松弛，同时修正皮带跑偏问题。皮带两侧加装绿色导向挡边，能够限制工件在输送过程中的横向位移，避免小件从带面边缘滑落，挡边高度较低，不会干涉工件在工位处的取放操作。

　　设备的支撑框架采用门式立架搭配底部横向连杆的结构形式，两侧立架沿输送长度方向多点布置，将长段输送梁的承重均匀传递到地面，横向连接杆将左右两组立架连为整体，提升机架的抗扭刚度，避免长距离输送时梁体出现中部下挠。立架上预留多组安装孔位，支撑脚的伸出长度可在一定范围内连续调节，既可以对接低位的加工设备出料口，也可以抬升后匹配高位装配工作台的进料高度，适配不同产线的层高差。

　　在实际布局选型时，需要提前确认设备的安装边界：整机长度方向沿输送走向延伸，宽度方向包含两侧驱动组件与护栏的外伸尺寸，高度方向的调节区间需要提前和对接工位的台面标高匹配，地面预留的安装区域需要保证支脚脚垫完全落地，设备周边预留电机检修与皮带张紧调整的操作空间，避免周边设备遮挡驱动端维护位置。带面运行速度可通过配套调速部件调整，针对易碎工件可降低运行速度减少冲击，针对节拍较快的分拣工位可提升带速匹配产线产能。皮带表面平整光滑，PVC材质具备一定的耐磨与防滑特性，轻型工件放置在带面时不会出现相对打滑，日常清理时可直接擦拭带面残留的碎屑与污渍，维护难度较低。

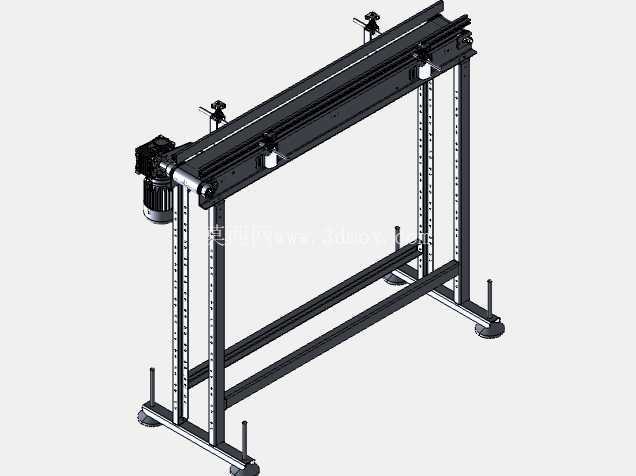

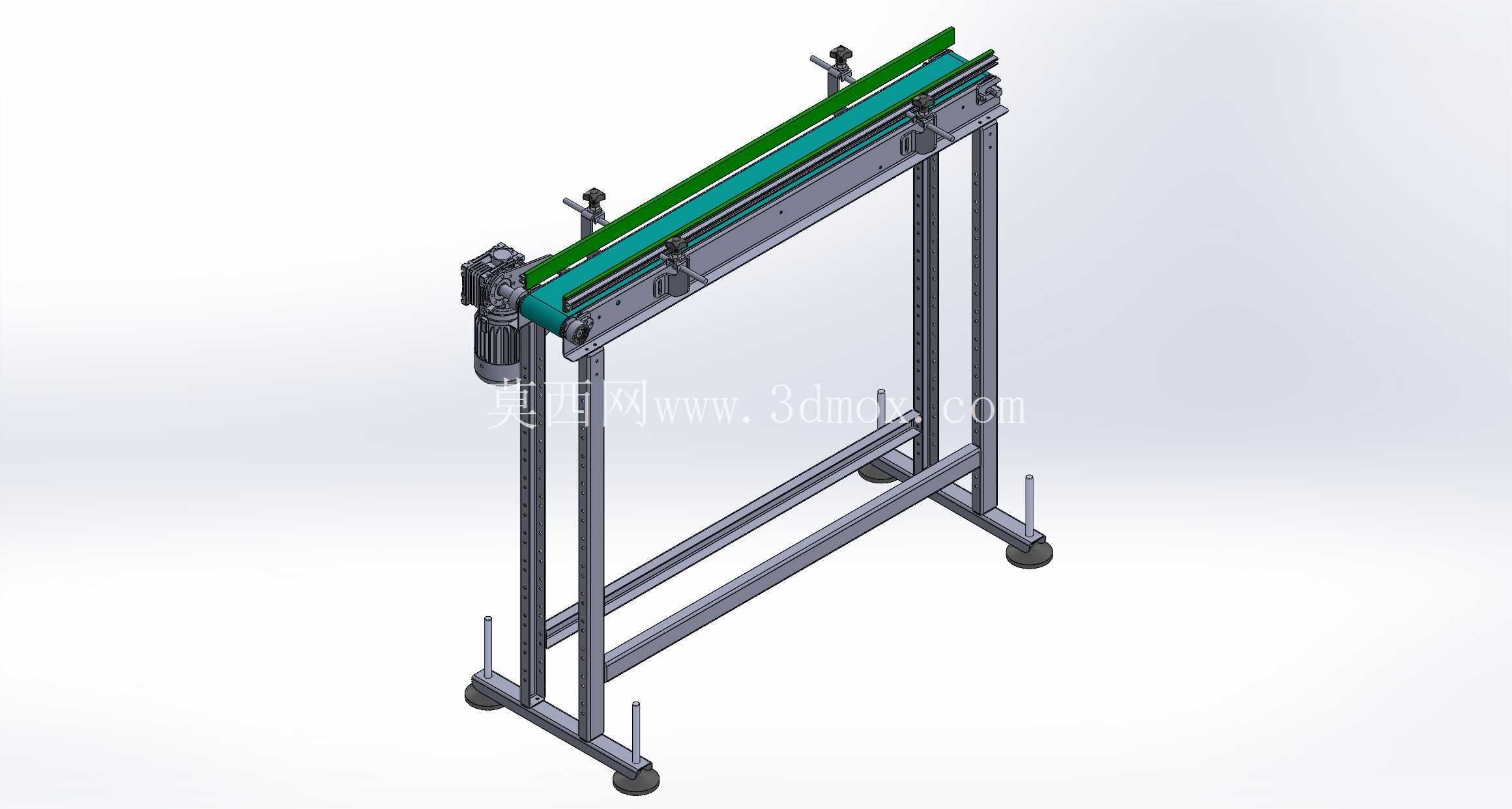

　　整套结构在建模时完整还原了铝型材机架的拼接关系、辊筒的装配位置、减速电机的安装姿态以及可调支脚的细节，各零部件之间的装配约束符合实际设备的装配逻辑，可作为同类轻型输送设备设计时的结构参考，也可用于产线规划阶段的布局干涉校验，提前确认输送线与周边工位设备的空间匹配关系。
